AHU Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Vai Trò Trong Hệ Thống HVAC
Trong các hệ thống điều hòa không khí trung tâm, đặc biệt tại văn phòng, khách sạn, trung tâm thương mại, bệnh viện, nhà máy và các công trình quy mô lớn, AHU là một trong những thiết bị quan trọng đảm nhiệm việc xử lý và phân phối không khí.
Vậy AHU là gì? AHU hoạt động như thế nào và có vai trò gì trong hệ thống HVAC?
Hiểu đơn giản, AHU là một thiết bị xử lý không khí trung tâm, có thể thực hiện các chức năng như lọc bụi, trao đổi nhiệt, xử lý độ ẩm, hòa trộn gió tươi – gió hồi và cấp không khí đã xử lý đến các khu vực sử dụng thông qua hệ thống ống gió.
Tuy nhiên, cấu hình AHU không giống nhau ở mọi công trình. Thiết bị có thể sử dụng nước lạnh từ Chiller, coil DX hoặc các nguồn lạnh khác tùy theo thiết kế HVAC.
AHU là gì?
AHU (Air Handling Unit) là thiết bị xử lý không khí, thường được lắp đặt trong hệ thống HVAC trung tâm.
Không khí đi vào AHU sẽ được đưa qua các bộ phận xử lý như:
Gió vào → Lọc → Trao đổi nhiệt → Xử lý ẩm → Quạt → Ống gió → Không gian sử dụng
Tùy cấu hình, AHU có thể thực hiện một hoặc nhiều chức năng:
- Lọc bụi và tạp chất.
- Làm lạnh không khí.
- Gia nhiệt.
- Hỗ trợ xử lý độ ẩm.
- Hòa trộn gió tươi và gió hồi.
- Cấp và phân phối không khí.
- Hỗ trợ kiểm soát chất lượng không khí trong nhà.
AHU không phải là Chiller. Chiller tạo nguồn nước lạnh, còn AHU sử dụng nguồn lạnh đó để xử lý không khí trước khi đưa đến không gian sử dụng. Ngoài hệ Chiller, AHU cũng có thể sử dụng coil DX hoặc kết nối với một số hệ VRV/VRF tùy thiết kế.
AHU nằm ở đâu trong hệ thống HVAC?
Có thể hình dung hệ thống HVAC trung tâm theo chuỗi:
Chiller → Bơm nước lạnh → AHU → Ống gió → Miệng gió → Không gian sử dụng
Đối với hệ thống sử dụng Chiller:
- Chiller tạo nước lạnh.
- Bơm đưa nước lạnh đến coil AHU.
- Không khí đi qua coil.
- Không khí được trao đổi nhiệt.
- Quạt AHU tạo lưu lượng gió.
- Không khí đã xử lý được đưa vào hệ thống ống gió.
- Miệng gió phân phối không khí đến khu vực sử dụng.
Trong hệ DX AHU, coil có thể trao đổi nhiệt trực tiếp với môi chất lạnh thay vì nước lạnh.
Vì vậy, không nên mặc định tất cả AHU đều sử dụng Chiller. Nguồn lạnh phải được xác định dựa trên thiết kế và cấu hình thực tế của công trình.
Cấu tạo AHU gồm những bộ phận nào?
Một AHU có thể được thiết kế theo nhiều cấu hình khác nhau. Tuy nhiên, một hệ thống cơ bản thường gồm các bộ phận sau:
1. Vỏ và khung AHU
Vỏ máy bao che các module xử lý không khí bên trong.
Bộ phận này cần đảm bảo:
- Độ kín phù hợp.
- Khả năng cách nhiệt.
- Độ bền cơ học.
- Khả năng tiếp cận để bảo trì.
- Hạn chế thất thoát không khí.
Thiết kế vỏ AHU thực tế sẽ phụ thuộc vào model và yêu cầu của từng dự án.
2. Bộ lọc không khí
Bộ lọc có nhiệm vụ giữ lại bụi và tạp chất trong luồng không khí.
Cấp lọc cần được lựa chọn dựa trên mục đích sử dụng của công trình.
Ví dụ, yêu cầu của:
- Văn phòng.
- Trung tâm thương mại.
- Bệnh viện.
- Nhà máy.
- Phòng sạch.
sẽ không giống nhau.
Không phải cứ sử dụng bộ lọc có cấp lọc cao hơn là hệ thống sẽ tốt hơn. Bộ lọc có trở lực lớn cũng ảnh hưởng đến chênh áp và công suất quạt.
3. Coil trao đổi nhiệt
Coil là bộ phận trực tiếp thực hiện quá trình trao đổi nhiệt với không khí.
Trong hệ Chiller, coil thường nhận nước lạnh từ hệ thống Chiller.
Không khí đi qua coil sẽ được làm lạnh và trong điều kiện phù hợp có thể xảy ra quá trình tách ẩm.
Tùy thiết kế, AHU có thể sử dụng:
- Coil nước lạnh.
- Coil nước nóng.
- Coil DX.
- Các cấu hình coil xử lý nhiệt khác.
4. Quạt AHU
Quạt tạo ra lưu lượng gió cần thiết để đưa không khí qua các bộ phận xử lý và hệ thống ống gió.
Quạt ảnh hưởng trực tiếp đến:
- Lưu lượng gió.
- Áp suất tĩnh.
- Khả năng phân phối không khí.
- Điện năng tiêu thụ.
- Độ ồn.
Đối với các hệ thống lớn, AHU có thể có cả quạt cấp và quạt hồi tùy thiết kế.
5. Damper và Mixing Box
Damper giúp điều chỉnh dòng không khí.
Trong hệ thống có gió tươi và gió hồi, mixing box có thể được sử dụng để điều chỉnh tỷ lệ giữa hai nguồn gió.
Việc điều chỉnh không phù hợp có thể dẫn đến:
- Thiếu gió tươi.
- Lấy quá nhiều gió ngoài.
- Tăng tải lạnh.
- Ảnh hưởng chất lượng không khí.
Do đó, damper cần được phối hợp với cảm biến và hệ thống điều khiển.
6. Máng và đường thoát nước ngưng
Khi không khí đi qua coil lạnh, hơi ẩm có thể ngưng tụ và tạo thành nước.
Nước này được thu vào máng nước ngưng rồi thoát ra ngoài qua đường ống.
Nếu máng hoặc đường thoát bị bẩn, tắc hoặc thoát nước không tốt, AHU có thể xuất hiện:
- Đọng nước.
- Tràn nước.
- Mùi khó chịu.
- Ảnh hưởng vệ sinh bên trong thiết bị.
Việc vệ sinh coil và máng nước ngưng là một phần quan trọng trong bảo trì AHU.
Nguyên lý hoạt động của AHU
Nguyên lý hoạt động của AHU có thể hiểu theo 6 bước:
Bước 1: Tiếp nhận không khí
AHU tiếp nhận gió hồi từ không gian và gió tươi từ bên ngoài theo tỷ lệ được thiết kế.
Bước 2: Lọc không khí
Không khí đi qua bộ lọc để loại bỏ bụi và các tạp chất theo cấp lọc được lựa chọn.
Bước 3: Trao đổi nhiệt
Không khí đi qua coil để được làm lạnh hoặc gia nhiệt.
Bước 4: Xử lý độ ẩm
Trong điều kiện phù hợp, coil lạnh có thể làm ngưng tụ hơi ẩm trong không khí.
Bước 5: Quạt cấp gió
Quạt tạo áp suất và lưu lượng cần thiết để đưa không khí đã xử lý vào hệ thống ống gió.
Bước 6: Phân phối không khí
Không khí được đưa đến các khu vực thông qua miệng gió, VAV box hoặc các thiết bị phân phối khác tùy thiết kế.
Hệ thống điều khiển có thể điều chỉnh tốc độ quạt, damper hoặc van nước lạnh dựa trên tín hiệu cảm biến và BMS.
Vai trò của AHU trong hệ thống HVAC trung tâm
AHU không đơn thuần là một thiết bị “thổi gió lạnh”. Trong hệ HVAC trung tâm, thiết bị có nhiều vai trò liên kết với nhau.
1. Xử lý và phân phối không khí
AHU cho phép xử lý không khí tập trung rồi phân phối đến các khu vực lớn thông qua hệ thống ống gió.
Điều này phù hợp với:
- Tầng văn phòng.
- Sảnh.
- Hội trường.
- Trung tâm thương mại.
- Khu sản xuất.
- Các khu vực có lưu lượng gió lớn.
2. Hỗ trợ kiểm soát nhiệt độ
Thông qua coil trao đổi nhiệt, AHU có thể làm lạnh hoặc gia nhiệt không khí theo yêu cầu thiết kế.
Nhiệt độ gió cấp phụ thuộc vào nhiều yếu tố như:
- Nguồn lạnh.
- Coil.
- Lưu lượng gió.
- Tải lạnh.
- Điều khiển.
- Điều kiện môi trường.
3. Hỗ trợ kiểm soát độ ẩm
Khi điều kiện nhiệt độ bề mặt coil phù hợp, hơi nước trong không khí có thể ngưng tụ trên coil.
Do đó AHU có thể hỗ trợ quá trình khử ẩm.
Tuy nhiên, không nên mặc định mọi AHU đều kiểm soát độ ẩm chính xác như nhau. Khả năng xử lý ẩm phụ thuộc vào thiết kế coil, nhiệt độ nước lạnh, lưu lượng gió, tải ẩm và phương án điều khiển.
4. Cấp và hòa trộn gió tươi
AHU có thể hòa trộn gió tươi với gió hồi theo tỷ lệ thiết kế.
Đây là yếu tố quan trọng đối với chất lượng không khí trong nhà.
Tuy nhiên, tăng gió tươi không đồng nghĩa luôn tốt hơn, bởi trong điều kiện nóng ẩm, lượng gió ngoài lớn sẽ làm tăng tải nhiệt và tải ẩm cho hệ thống.
5. Lọc bụi và hỗ trợ chất lượng không khí
Bộ lọc trong AHU giúp hạn chế bụi đi vào coil và không gian sử dụng.
Nếu lọc bị bẩn:
Lọc bẩn → tăng trở lực → giảm lưu lượng gió → quạt làm việc nặng hơn → ảnh hưởng khả năng trao đổi nhiệt.
Vì vậy, tình trạng bộ lọc có ảnh hưởng trực tiếp đến hiệu quả vận hành của AHU.
AHU Chiller, DX AHU và AHU gió tươi khác nhau thế nào?
Không phải mọi hệ thống AHU đều có cùng cấu hình.
| Loại AHU | Nguồn lạnh | Đặc điểm |
|---|---|---|
| AHU nước lạnh | Nước lạnh từ Chiller | Phổ biến trong hệ HVAC trung tâm |
| DX AHU | Môi chất lạnh | Coil trao đổi nhiệt trực tiếp với môi chất |
| AHU gió tươi/gió hồi | Tùy hệ thống | Tập trung xử lý và hòa trộn các nguồn gió |
| AHU cho phòng sạch | Tùy thiết kế | Yêu cầu cao hơn về lọc, nhiệt độ, độ ẩm, áp suất |
AHU nước lạnh sử dụng Chiller là cấu hình thường gặp trong các công trình HVAC trung tâm quy mô vừa và lớn. Trong khi đó DX AHU sử dụng môi chất lạnh trực tiếp tại coil.
AHU và FCU khác nhau như thế nào?
Đây là câu hỏi khá phổ biến khi tìm hiểu hệ thống điều hòa trung tâm.
AHU
- Phục vụ khu vực lớn.
- Thường kết nối với hệ thống ống gió.
- Có thể tích hợp nhiều module xử lý không khí.
- Có khả năng xử lý gió tươi và gió hồi.
- Có thể kết nối BMS.
FCU
- Thường phục vụ từng phòng hoặc khu vực nhỏ hơn.
- Cấu tạo đơn giản hơn.
- Công suất và lưu lượng gió thường nhỏ hơn AHU.
- Có thể sử dụng hệ thống ống nước lạnh hoặc nguồn lạnh phù hợp với thiết kế.
Việc lựa chọn AHU hay FCU phụ thuộc vào tải lạnh, công năng, diện tích, yêu cầu thông gió, không gian lắp đặt và phương án điều khiển.
AHU được sử dụng ở đâu?
AHU phù hợp với các công trình có nhu cầu xử lý và phân phối không khí tập trung.
Một số ứng dụng phổ biến:
Tòa nhà văn phòng
Xử lý và phân phối không khí cho các tầng hoặc khu vực văn phòng lớn.
Trung tâm thương mại
Phục vụ các khu vực có lưu lượng người lớn như sảnh, hành lang và khu bán lẻ.
Khách sạn
Có thể sử dụng cho các khu vực chung và không gian có yêu cầu xử lý không khí tập trung.
Nhà máy
AHU có thể được cấu hình theo yêu cầu nhiệt độ, độ ẩm, lọc và thông gió của dây chuyền.
Bệnh viện
Có thể yêu cầu cấu hình lọc, kiểm soát áp suất, nhiệt độ và độ ẩm chặt chẽ hơn.
Phòng sạch
Hệ thống có thể cần các giải pháp xử lý không khí chuyên biệt tùy cấp sạch và yêu cầu công nghệ.
Các cấu hình AHU cho bệnh viện, phòng sạch, dược phẩm, điện tử hoặc thực phẩm cần được thiết kế dựa trên yêu cầu cụ thể của dự án thay vì áp dụng một cấu hình chung.
Những yếu tố cần quan tâm khi lựa chọn AHU
1. Tải lạnh
Không nên lựa chọn AHU chỉ dựa vào diện tích.
Tải lạnh còn phụ thuộc vào:
- Số lượng người.
- Thiết bị trong phòng.
- Kính và hướng nắng.
- Gió tươi.
- Công năng.
- Thời gian sử dụng.
2. Lưu lượng gió
Lưu lượng gió phải đáp ứng yêu cầu của khu vực mà AHU phục vụ.
Nếu lưu lượng thấp có thể dẫn đến thiếu gió; nếu quá cao có thể làm tăng điện năng và ảnh hưởng tiện nghi.
3. Cấp lọc
Cần lựa chọn cấp lọc phù hợp với mục đích sử dụng.
Không nên lựa chọn bộ lọc chỉ dựa vào tiêu chí “lọc càng cao càng tốt” mà bỏ qua chênh áp và công suất quạt.
4. Khả năng xử lý độ ẩm
Nếu công trình có tải ẩm cao hoặc yêu cầu kiểm soát độ ẩm nghiêm ngặt, cần xem xét:
- Coil.
- Nhiệt độ nước lạnh.
- Lưu lượng gió.
- Tải ẩm.
- Gió tươi.
- Phương án điều khiển.
5. Không gian lắp đặt
Cần tính đến:
- Kích thước AHU.
- Khoảng không bảo trì.
- Đường ống gió.
- Đường nước.
- Đường nước ngưng.
- Cửa kiểm tra.
- Đường vận chuyển và đưa thiết bị vào vị trí.
6. Điều khiển và BMS
Các công trình lớn có thể cần kết nối AHU với hệ thống BMS để giám sát:
- Nhiệt độ gió cấp.
- Nhiệt độ gió hồi.
- Độ ẩm.
- Chênh áp lọc.
- Trạng thái quạt.
- Damper.
- Van nước lạnh.
- Cảnh báo lỗi.
Việc lựa chọn mức độ tự động hóa phụ thuộc vào yêu cầu vận hành của công trình.

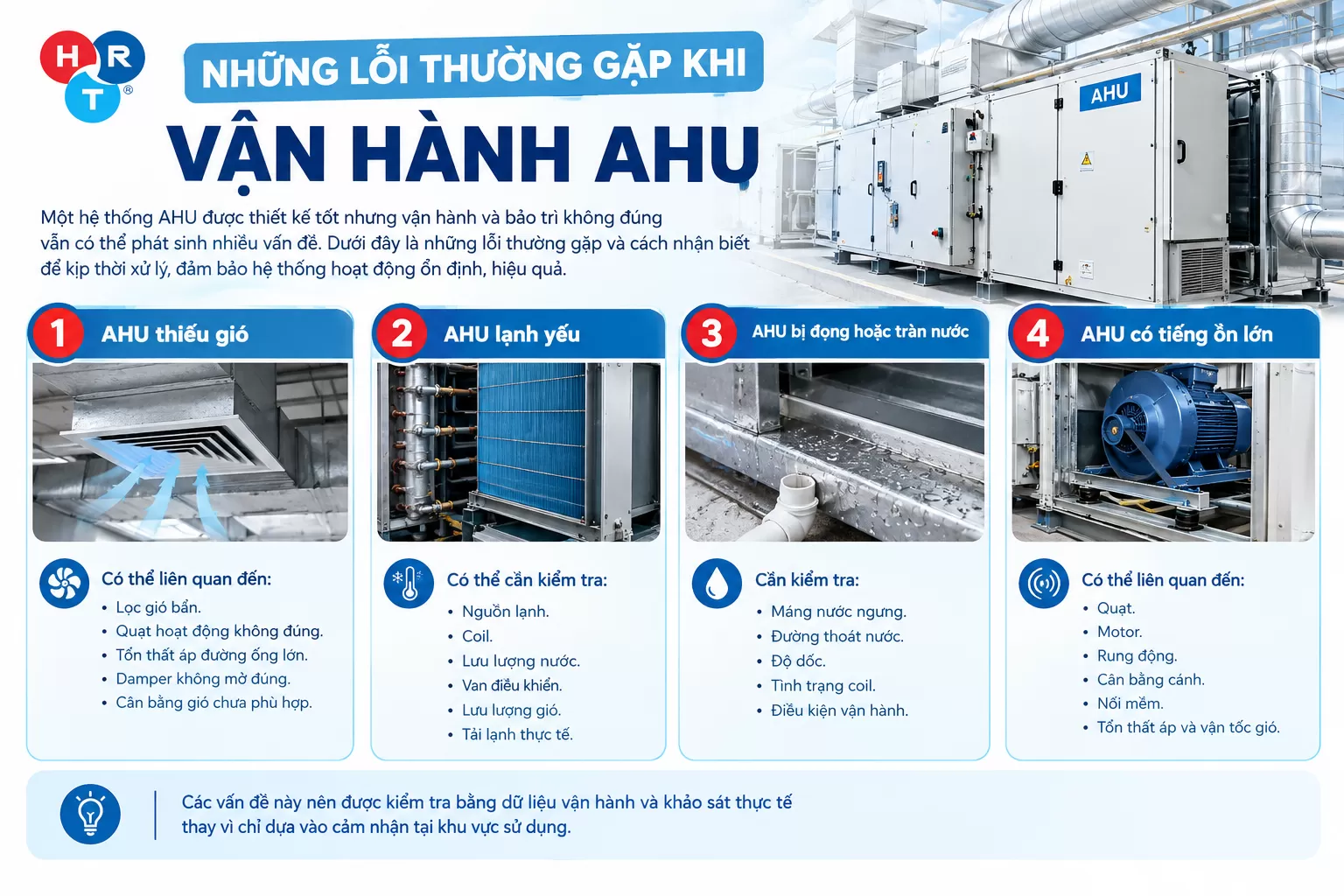

Những lỗi thường gặp khi vận hành AHU
Một hệ thống AHU được thiết kế tốt nhưng vận hành và bảo trì không đúng vẫn có thể phát sinh nhiều vấn đề.
AHU thiếu gió
Có thể liên quan đến:
- Lọc gió bẩn.
- Quạt hoạt động không đúng.
- Tổn thất áp đường ống lớn.
- Damper không mở đúng.
- Cân bằng gió chưa phù hợp.
AHU lạnh yếu
Có thể cần kiểm tra:
- Nguồn lạnh.
- Coil.
- Lưu lượng nước.
- Van điều khiển.
- Lưu lượng gió.
- Tải lạnh thực tế.
AHU bị đọng hoặc tràn nước
Cần kiểm tra:
- Máng nước ngưng.
- Đường thoát nước.
- Độ dốc.
- Tình trạng coil.
- Điều kiện vận hành.
AHU có tiếng ồn lớn
Có thể liên quan đến:
- Quạt.
- Motor.
- Rung động.
- Cân bằng cánh.
- Nối mềm.
- Tổn thất áp và vận tốc gió.
Các vấn đề này nên được kiểm tra bằng dữ liệu vận hành và khảo sát thực tế thay vì chỉ dựa vào cảm nhận tại khu vực sử dụng.
Bảo trì AHU cần kiểm tra những gì?
Một kế hoạch bảo trì AHU nên bao gồm nhiều hạng mục thay vì chỉ vệ sinh lọc gió.
Bộ lọc
Kiểm tra tình trạng bụi bẩn và chênh áp nếu hệ thống có cảm biến.
Coil
Kiểm tra bụi bẩn và khả năng trao đổi nhiệt.
Máng nước ngưng
Kiểm tra vệ sinh và khả năng thoát nước.
Quạt và motor
Kiểm tra:
- Rung.
- Tiếng ồn.
- Dòng điện.
- Bạc đạn.
- Dây đai nếu có.
- Cánh quạt.
- Biến tần.
Van và cảm biến
Kiểm tra:
- Van nước lạnh.
- Actuator.
- Cảm biến nhiệt độ.
- Cảm biến độ ẩm.
- Cảm biến chênh áp.
BMS
Kiểm tra tín hiệu điều khiển và dữ liệu giám sát nếu AHU được kết nối BMS.
Sau bảo trì nên chạy thử và kiểm tra nhiệt độ gió cấp – hồi, nước ngưng, tiếng ồn và trạng thái vận hành.
Khi nào doanh nghiệp nên kiểm tra hoặc cải tạo hệ thống AHU?
Doanh nghiệp nên xem xét khảo sát hệ thống khi xuất hiện một hoặc nhiều dấu hiệu:
- AHU thiếu gió.
- Nhiệt độ các khu vực không đồng đều.
- AHU thường xuyên đọng nước.
- Lọc gió bẩn quá nhanh.
- Điện năng tiêu thụ tăng.
- Quạt phát ra tiếng ồn bất thường.
- Hệ thống không đáp ứng lượng gió tươi.
- Điều khiển BMS hoạt động không ổn định.
- Thiết bị đã vận hành lâu và hiệu suất giảm.
Quan trọng nhất là không nên thay AHU hoặc tăng công suất máy ngay khi xuất hiện vấn đề. Cần kiểm tra tổng thể AHU – Chiller/nguồn lạnh – bơm – ống gió – van – cảm biến – điều khiển để xác định nguyên nhân.
