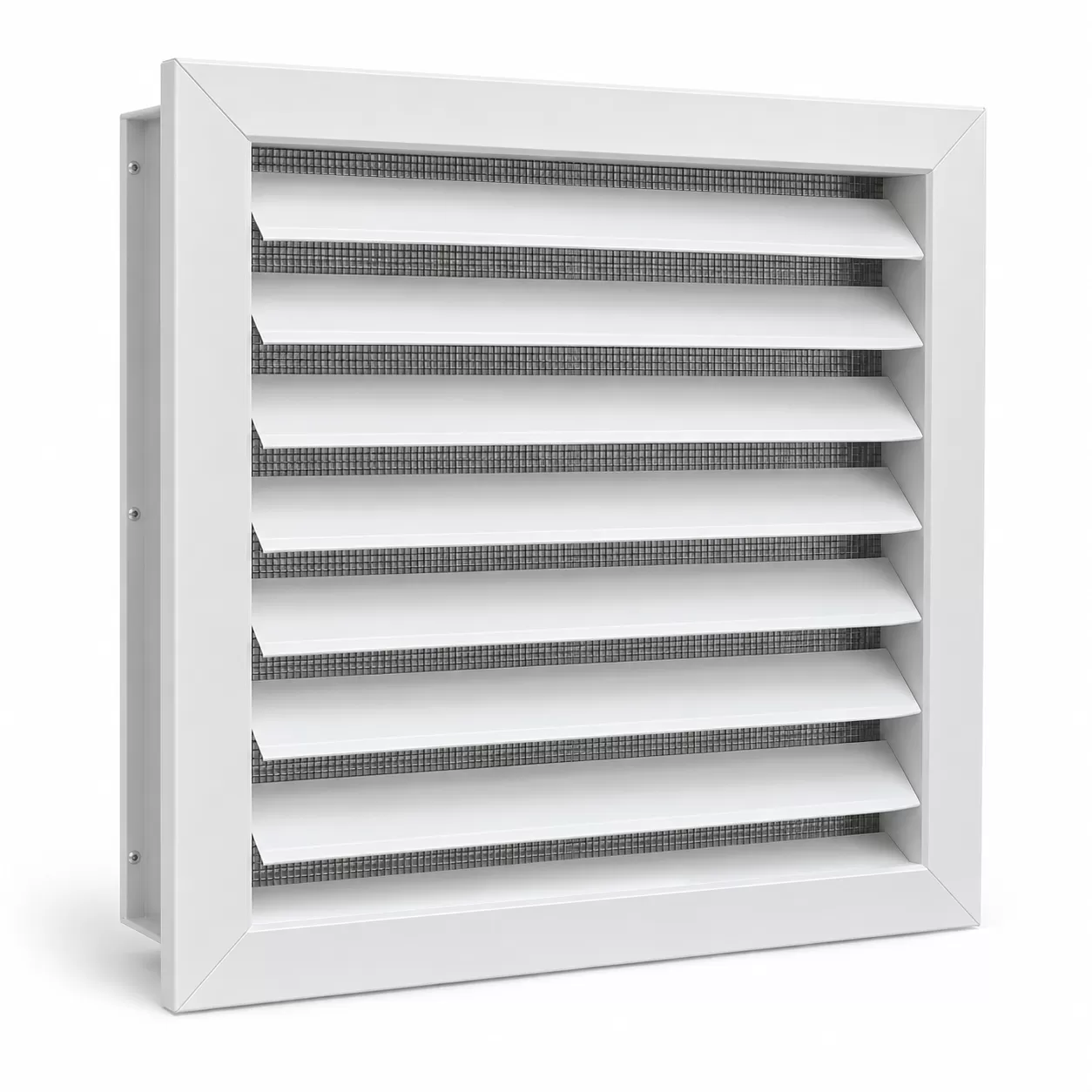

Cửa gió nan Z 300x300 là gì?

Cửa gió nan Z 300x300 là loại cửa gió có các lá nhôm được bố trí dạng nan chớp, thường sử dụng cho hệ thống thông gió, cấp khí tươi, hồi gió hoặc các ô thoáng cần hạn chế nước mưa hắt trực tiếp vào bên trong.

Thiết kế nan Z tạo thành các lớp chắn theo hướng dòng không khí, nhờ đó sản phẩm phù hợp hơn với vị trí mặt ngoài công trình so với nhiều loại cửa gió mặt thoáng thông thường.

Mẫu 300x300 của VINAMEED còn được trang bị lưới chắn côn trùng ở phía sau và được nhà cung cấp giới thiệu cho các ứng dụng như cấp gió tươi, hồi gió, nhà vệ sinh, ô thoáng và vị trí ngoài trời.

Thông số cửa gió nan Z 300x300

Kích thước mặt

Kích thước danh nghĩa:

300 x 300 mm

Đây là kích thước mặt cửa được công bố trên trang sản phẩm.

Kích thước cổ

Kích thước cổ:

250 x 250 mm

Thông số cổ cần được kiểm tra khi kết nối với:

• Ống gió.
• Hộp gió.
• Ô chờ tường.
• Kết cấu kiến trúc.

Kích thước lỗ lắp đặt

Trang sản phẩm hướng dẫn cửa có thể lắp cho lỗ trong khoảng:

255x255 mm đến 290x290 mm.

Khi thi công thực tế nên đo lại ô chờ trước khi sản xuất hoặc lắp đặt để đảm bảo độ kín và thẩm mỹ.

Vật liệu

Sản phẩm sử dụng:

Nhôm sơn tĩnh điện.

Màu tiêu chuẩn được trang sản phẩm mô tả là màu trắng và có thể tùy chỉnh màu theo yêu cầu.

Lưới chắn côn trùng

Phía sau cửa có lưới nhôm với mắt lưới khoảng 1 mm, giúp hạn chế côn trùng đi qua cửa thông gió.

Cấu tạo cửa gió nan Z 300x300

Khung cửa

Khung được làm từ nhôm định hình, có gân tăng cứng và phần gờ tạo viền hoàn thiện bên ngoài.

Khung có nhiệm vụ:

• Giữ ổn định các nan.
• Tạo bề mặt lắp đặt.
• Che mép ô chờ.
• Tăng tính thẩm mỹ.

Nan Z

Các lá nhôm có hình dạng nan chớp, được thiết kế để tạo đường đi gấp khúc cho dòng không khí.

Trang sản phẩm mô tả phần cánh được gia công từ nhôm định hình với kết cấu hỗ trợ chắn nước mưa hắt.

Lưới chắn côn trùng

Lưới được bố trí phía sau hệ nan.

Bộ sản phẩm hiện được công bố gồm:

1 cửa nan Z + lưới chắn côn trùng.

Nguyên lý hoạt động của cửa gió nan Z

Không khí đi qua các khoảng hở giữa những lá nan.

Có thể hình dung:

Không khí ngoài trời → Nan Z → Lưới chắn côn trùng → Không gian hoặc ống gió

Khi sử dụng cho hút hoặc hồi gió:

Không khí trong công trình → Nan Z → Hệ thống ống gió → Quạt hút

Cấu tạo nan nghiêng giúp che bớt tầm nhìn trực tiếp và hạn chế nước mưa đi thẳng vào phía trong.

Cửa gió nan Z 300x300 dùng để làm gì?

Cấp gió tươi

Cửa nan Z có thể làm cửa lấy khí ngoài trời cho hệ thống:

• Quạt cấp gió.
• AHU.
• PAU.
• Hệ thống thông gió.
• Phòng kỹ thuật.

Trang sản phẩm cũng xác định cấp khí tươi là một trong các ứng dụng chính của mẫu này.

Hồi gió

Sản phẩm có thể được dùng làm miệng hồi tại những khu vực phù hợp.

Khi thiết kế cần đảm bảo diện tích thông thoáng đủ lớn để tránh vận tốc qua cửa quá cao.

Thông gió nhà vệ sinh

Mẫu nan Z có thể lắp tại các ô thông gió hoặc đầu ra của hệ thống hút nhà vệ sinh.

Thông gió phòng kỹ thuật

Có thể ứng dụng tại:

• Phòng điện.
• Phòng máy.
• Phòng bơm.
• Khu vực kỹ thuật.
• Kho.

Tuy nhiên lưu lượng yêu cầu vẫn phải được kiểm tra theo thiết kế thông gió.

Lắp ngoài trời

Đây là một ứng dụng đáng chú ý của cửa nan Z.

Nhà cung cấp mô tả sản phẩm có khả năng hạn chế nước mưa hắt và phù hợp cho vị trí ngoài trời.

Ưu điểm của cửa gió nan Z 300x300

Hạn chế nước mưa hắt trực tiếp

Cấu tạo nan tạo đường đi không khí gián tiếp, hỗ trợ giảm khả năng nước mưa đi thẳng vào hệ thống.

Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc vào:

• Góc mưa.
• Tốc độ gió.
• Vị trí lắp đặt.
• Mái che.
• Kết cấu xung quanh.

Không nên xem cửa nan Z là giải pháp chống nước tuyệt đối trong mọi điều kiện thời tiết.

Có lưới chắn côn trùng

Lưới giúp hạn chế:

• Muỗi.
• Ruồi.
• Côn trùng.
• Một số vật thể lớn.

Điều này đặc biệt hữu ích ở cửa lấy gió ngoài trời.

Nhôm sơn tĩnh điện

Ưu điểm gồm:

• Trọng lượng tương đối nhẹ.
• Phù hợp gia công cửa gió.
• Hoàn thiện bề mặt tốt.
• Có thể tùy chỉnh màu sắc.

Dễ lắp đặt

Nhà cung cấp hiện hướng dẫn có thể sử dụng silicone hoặc xi măng để lắp tại vị trí ô chờ phù hợp.
