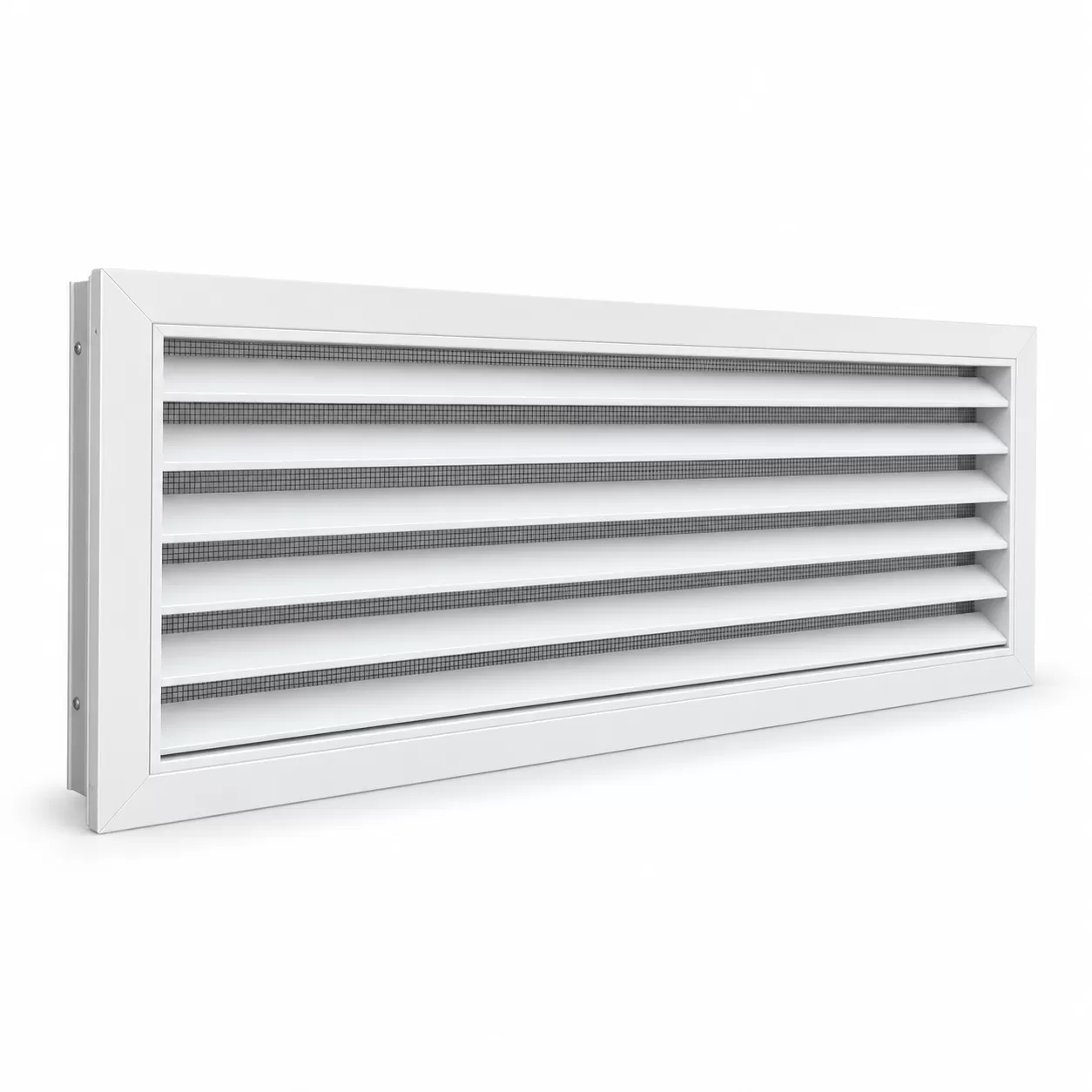

Cửa gió nan Z 600x200mm là gì?

Cửa gió nan Z 600x200mm là loại cửa gió dạng louver với các nan nhôm được bố trí theo hình chớp, phù hợp cho hệ thống cấp gió tươi, hồi gió, thông gió và những vị trí cần hạn chế nước mưa hắt trực tiếp vào bên trong công trình.

So với nhiều loại cửa gió mặt thoáng, nan Z tạo đường đi gián tiếp cho dòng không khí nên phù hợp hơn với các vị trí:

• Tường ngoài.
• Ô thông gió.
• Phòng kỹ thuật.
• Khu vực lấy gió tươi.
• Cửa xả gió.
• Khu vệ sinh.
• Đầu tuyến ống gió ngoài trời.

Mẫu 600x200mm hiện được trang bị thêm lưới chắn côn trùng phía sau, giúp hạn chế côn trùng và vật thể lớn đi vào hệ thống.

Thông số cửa gió nan Z 600x200mm

Kích thước mặt

Kích thước danh nghĩa của sản phẩm:

600 x 200 mm

Đây là kích thước mặt cửa được công bố trên trang sản phẩm.

Kích thước cổ

Kích thước cổ:

550 x 150 mm

Thông số này đặc biệt quan trọng khi phối hợp với:

• Ống gió.
• Hộp gió.
• Ô chờ.
• Khung kiến trúc.

Kích thước lỗ lắp đặt

Trang sản phẩm hiện hướng dẫn mẫu cửa này phù hợp với lỗ khoảng:

560x160 mm đến 590x190 mm.

Trước khi sản xuất hoặc lắp đặt thực tế, nên đo lại kích thước hoàn thiện của ô chờ.

Vật liệu

Sản phẩm sử dụng:

Nhôm sơn tĩnh điện

Màu tiêu chuẩn được mô tả là màu trắng và có thể tùy chỉnh theo yêu cầu công trình.

Lưới chắn côn trùng

Phía sau cửa có lưới nhôm mắt khoảng 1 mm, hỗ trợ hạn chế côn trùng đi qua.

Cấu tạo cửa gió nan Z 600x200mm

Khung nhôm định hình

Khung cửa được chế tạo từ nhôm định hình, có gân tăng cứng và phần gờ tạo viền hoàn thiện.

Khung giúp:

• Giữ ổn định hệ nan.
• Tăng độ cứng.
• Che ô chờ.
• Tạo bề mặt hoàn thiện thẩm mỹ.

Trang sản phẩm hiện mô tả khung có gân tăng cứng và gờ tạo khung mỹ thuật.

Hệ nan Z

Các nan được bố trí theo kiểu chớp nghiêng, tạo đường đi gấp khúc cho dòng không khí.

Cấu trúc này giúp:

• Cho phép không khí lưu thông.
• Hạn chế tầm nhìn trực tiếp.
• Giảm khả năng nước mưa đi thẳng vào trong.

Nhà cung cấp mô tả phần cánh được gia công từ nhôm định hình với kết cấu hỗ trợ chắn nước mưa.

Lưới chắn côn trùng

Lưới được bố trí phía sau nan Z.

Bộ sản phẩm hiện được công bố gồm:

1 cửa nan Z + lưới chắn côn trùng.

Nguyên lý hoạt động của cửa gió louver nan Z

Khi sử dụng làm cửa lấy gió:

Không khí ngoài trời → Nan Z → Lưới chắn côn trùng → Ống gió hoặc không gian bên trong

Khi sử dụng cho hồi hoặc xả gió:

Không khí trong công trình → Hệ thống ống gió → Nan Z → Môi trường bên ngoài

Các nan nghiêng tạo đường đi cho không khí đồng thời hạn chế nước mưa hắt trực tiếp vào hệ thống.

Cửa gió nan Z 600x200 dùng ở đâu?

Cửa lấy gió tươi

Đây là một trong những ứng dụng phổ biến.

Có thể sử dụng cho:

• AHU.
• PAU.
• Quạt cấp gió.
• Hệ thống thông gió.
• Phòng kỹ thuật.

Trang sản phẩm hiện xác định cửa có thể dùng làm cửa cấp khí tươi.

Cửa hồi gió

Sản phẩm cũng có thể sử dụng làm miệng hồi trong những khu vực phù hợp.

Khi dùng cho hồi gió cần kiểm tra:

• Lưu lượng.
• Diện tích thông thoáng.
• Vận tốc qua mặt cửa.
• Tổn thất áp.

Thông gió nhà vệ sinh

Có thể sử dụng tại:

• Ô thông gió.
• Đầu hút.
• Đầu xả.
• Khu vực vệ sinh.

Đây cũng là một trong các ứng dụng được nhà cung cấp nêu trên trang sản phẩm.

Phòng kỹ thuật

Phù hợp với các khu vực như:

• Phòng điện.
• Phòng bơm.
• Phòng máy.
• Kho kỹ thuật.
• Phòng thiết bị HVAC.

Lắp ngoài trời

Thiết kế nan Z đặc biệt phù hợp với những vị trí tiếp xúc trực tiếp với môi trường ngoài trời.

Trang sản phẩm hiện mô tả mẫu cửa này có khả năng chống nước mưa hắt và thường được sử dụng ngoài trời.
