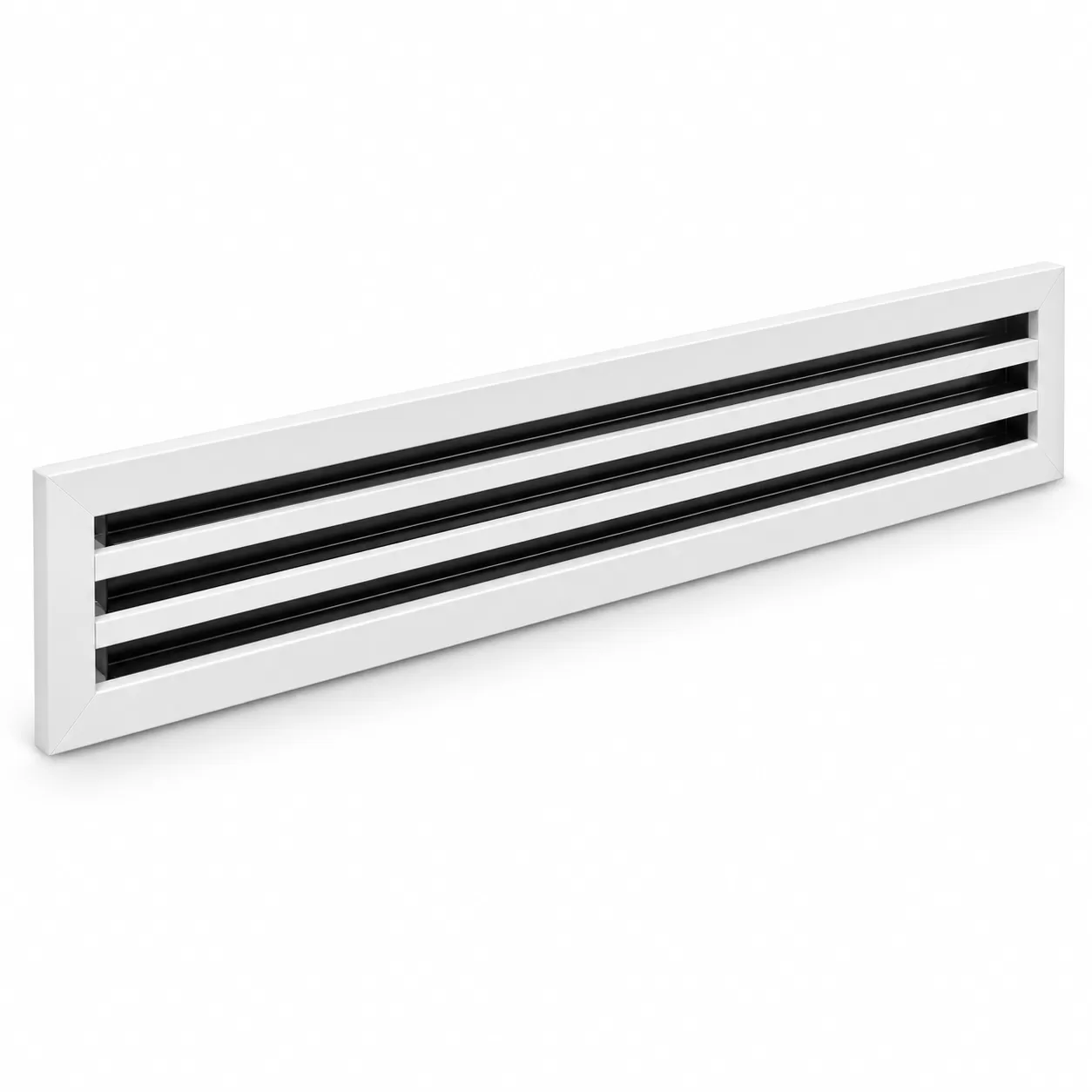

Cửa gió Slot 1200x150 là gì?

Cửa gió Slot 1200x150 là loại miệng gió dạng khe dài được sử dụng tại đầu cuối của hệ thống điều hòa không khí và thông gió.

Kích thước danh nghĩa của sản phẩm:

1200 × 150 mm

Khác với cửa gió nan truyền thống, cửa Slot tạo hình bằng các khe chạy dọc theo chiều dài, giúp bề mặt cửa gọn hơn và dễ phối hợp với kiến trúc trần.

Trang sản phẩm hiện tại của thonggio.vn xác định mẫu 1200x150 có thể dùng cho cấp gió, hồi gió và trong một số trường hợp sử dụng để trang trí, che lỗ thăm trần thạch cao. Thông Giỏ

Thông số cơ bản cửa gió Slot 1200x150

Các thông tin thương hiệu, xuất xứ, tình trạng hàng, giao hàng và hình thức thanh toán trên được lấy từ trang sản phẩm hiện tại.

Lưu ý kỹ thuật: cần xác nhận trước khi sản xuất rằng 1200 × 150 mm là kích thước mặt, kích thước cổ hay kích thước theo quy ước riêng của bản vẽ dự án.

Điểm nổi bật của cửa gió Slot 1200x150

Thiết kế dài, gọn và dễ phối hợp kiến trúc

Với chiều dài 1200 mm, cửa gió tạo thành một đường nét tương đối dài trên mặt trần.

Thiết kế này phù hợp với các không gian có xu hướng kiến trúc hiện đại như:

• Văn phòng.
• Sảnh.
• Khách sạn.
• Showroom.
• Nhà hàng.
• Biệt thự.
• Phòng họp.
• Trung tâm thương mại.

Khi được bố trí đồng bộ với trần, đèn và các khe kiến trúc, miệng gió có thể hòa vào tổng thể nội thất tốt hơn.

Nhôm sơn tĩnh điện

Theo thông tin sản phẩm, cửa gió Slot sử dụng nhôm sơn tĩnh điện.

Vật liệu nhôm thường được sử dụng cho miệng gió nhờ các đặc tính phù hợp với công việc hoàn thiện HVAC:

• Khối lượng tương đối nhẹ.
• Dễ gia công thành thanh dài.
• Bề mặt phù hợp để sơn hoàn thiện.
• Thuận tiện khi thi công trên trần.
• Có thể sản xuất theo nhiều cấu hình.

Màu sơn thực tế cần được xác nhận theo yêu cầu của từng công trình.

Có thể dùng cho cả cấp gió và hồi gió

Trang sản phẩm xác định cửa Slot được thiết kế cho các ứng dụng cửa cấp và cửa hồi kiểu khe, có thể bố trí trên trần giả hoặc tại hệ thống đường ống phù hợp. Thông Giỏ

Điều này giúp cùng một ngôn ngữ kiến trúc có thể được sử dụng cho nhiều vị trí khác nhau trong hệ thống HVAC.

Cửa gió Slot 1200x150 dùng ở đâu?

Cửa cấp gió điều hòa

Trong hệ thống sử dụng AHU, FCU hoặc điều hòa giấu trần nối ống gió, luồng khí có thể đi theo tuyến:

Thiết bị xử lý không khí → ống gió → hộp Plenum → cửa Slot → phòng

Tại vị trí cửa gió cần quan tâm đồng thời đến:

• Lưu lượng gió.
• Vận tốc.
• Hướng thổi.
• Throw.
• Tổn thất áp suất.
• Độ ồn.

Không nên lựa chọn cửa chỉ dựa vào kích thước kiến trúc.

Cửa hồi gió

Cửa Slot 1200x150 cũng có thể sử dụng làm cửa hồi.

Khi đó cần đảm bảo diện tích thông thoáng đáp ứng lượng không khí cần đưa trở lại:

• FCU.
• AHU.
• Khoang hồi.
• Hệ thống ống gió hồi.

Một cửa có hình thức đẹp nhưng diện tích hữu dụng quá nhỏ có thể làm vận tốc hồi tăng và gây tiếng ồn.

Hệ thống gió tươi và thông gió

Tùy thiết kế, cửa dạng khe có thể xuất hiện trong hệ thống:

• Gió tươi.
• Cấp khí.
• Hồi khí.
• Tuần hoàn không khí.
• Phân phối không khí cho không gian sử dụng.

Cấu hình phải được kiểm tra theo từng bản vẽ HVAC cụ thể.

Che lỗ thăm trần

Trang sản phẩm hiện tại cũng đề cập ứng dụng trang trí che lỗ thăm trần thạch cao.

Nếu sử dụng cho mục đích này, cần lưu ý thêm:

• Khả năng tháo mở.
• Khoảng không phía trên trần.
• Vị trí thiết bị cần bảo trì.
• Cách cố định cửa.
• Khả năng tiếp cận về sau.

Không nên làm cửa quá khó tháo khiến công tác bảo trì MEP gặp trở ngại.

Cấu tạo cửa gió Slot thường gồm những gì?

Tùy cấu hình sản xuất, một bộ cửa gió Slot có thể gồm:

Khung nhôm

Khung tạo hình tổng thể, giữ độ thẳng cho cửa và tạo vị trí liên kết với trần hoặc hộp gió.

Đối với cửa dài 1200 mm, độ thẳng và độ cứng của thanh là yếu tố cần kiểm tra kỹ.

Các khe Slot

Đây là phần tạo hình đặc trưng của cửa.

Số khe không nên lựa chọn chỉ theo thẩm mỹ mà cần phối hợp với:

• Lưu lượng.
• Kích thước.
• Diện tích thoáng.
• Yêu cầu phân phối gió.

Cánh định hướng

Một số cấu hình Linear Slot Diffuser có bộ phận định hướng luồng khí.

Cần xác nhận cụ thể khi đặt hàng vì không phải mọi cửa Slot đều có cấu tạo giống nhau.

Plenum Box

Đối với cửa cấp gió, Plenum Box thường đóng vai trò trung gian giữa đường ống và cửa.

Một hộp Plenum bố trí phù hợp giúp khí được phân phối đều hơn trước khi đi qua các khe.
