Điều Hòa Trung Tâm VRF: Khi Nào Nên Sử Dụng?

Điều hòa trung tâm VRF có thực sự phù hợp với công trình của bạn?

Điều hòa trung tâm VRF đang được sử dụng phổ biến cho văn phòng, khách sạn, biệt thự, showroom, trường học và nhiều tòa nhà thương mại nhờ khả năng phục vụ nhiều khu vực từ một hoặc một số cụm dàn nóng.

Điểm mạnh của hệ thống nằm ở khả năng điều chỉnh lưu lượng môi chất theo tải thực tế và điều khiển nhiệt độ theo từng zone. Đây cũng là đặc tính cốt lõi mà các nhà sản xuất VRF/VRV nhấn mạnh. Daikin mô tả VRV là hệ multi-split cho công trình thương mại, cho phép kiểm soát độc lập theo từng phòng hoặc từng tầng; Mitsubishi Electric cũng nhấn mạnh khả năng điều khiển độc lập nhiều dàn lạnh và bố trí hệ thống linh hoạt.

Tuy nhiên:

VRF tốt không có nghĩa VRF phù hợp với mọi công trình.

Quyết định đúng phải dựa trên:

Công năng → tải lạnh → số lượng zone → thời gian vận hành → vị trí dàn nóng → đường ống → gió tươi → điều khiển → bảo trì → chi phí vòng đời.

Bài viết này giúp chủ đầu tư và kỹ sư xác định khi nào nên sử dụng điều hòa trung tâm VRF và khi nào nên cân nhắc một giải pháp HVAC khác.

Điều hòa trung tâm VRF là gì?

VRF là viết tắt của Variable Refrigerant Flow – lưu lượng môi chất lạnh biến đổi.

Một hệ thống điển hình gồm:

Một hoặc nhiều dàn nóng.
Nhiều dàn lạnh.
Đường ống môi chất lạnh.
Bộ chia môi chất.
Đường nước ngưng.
Nguồn điện.
Dây truyền thông.
Bộ điều khiển cục bộ hoặc trung tâm.

Máy nén biến tần thay đổi công suất theo tải, trong khi các dàn lạnh hoặc từng nhóm dàn lạnh có thể được điều khiển riêng biệt theo nhu cầu từng khu vực.

VRF và VRV có khác nhau không?

Về nguyên lý ứng dụng, hai thuật ngữ này rất gần nhau.

VRF là thuật ngữ chung của ngành.

VRV – Variable Refrigerant Volume là tên thương mại của Daikin. Daikin cho biết hệ VRV của hãng được giới thiệu vào năm 1982 và VRV là nhãn hiệu của Daikin Industries.

Vì vậy, khi nói:

Điều hòa trung tâm VRV/VRF

có thể hiểu là cùng nhóm giải pháp điều hòa đa vùng sử dụng lưu lượng môi chất biến đổi, nhưng phải phân biệt tên thương mại và cấu hình cụ thể của từng hãng.

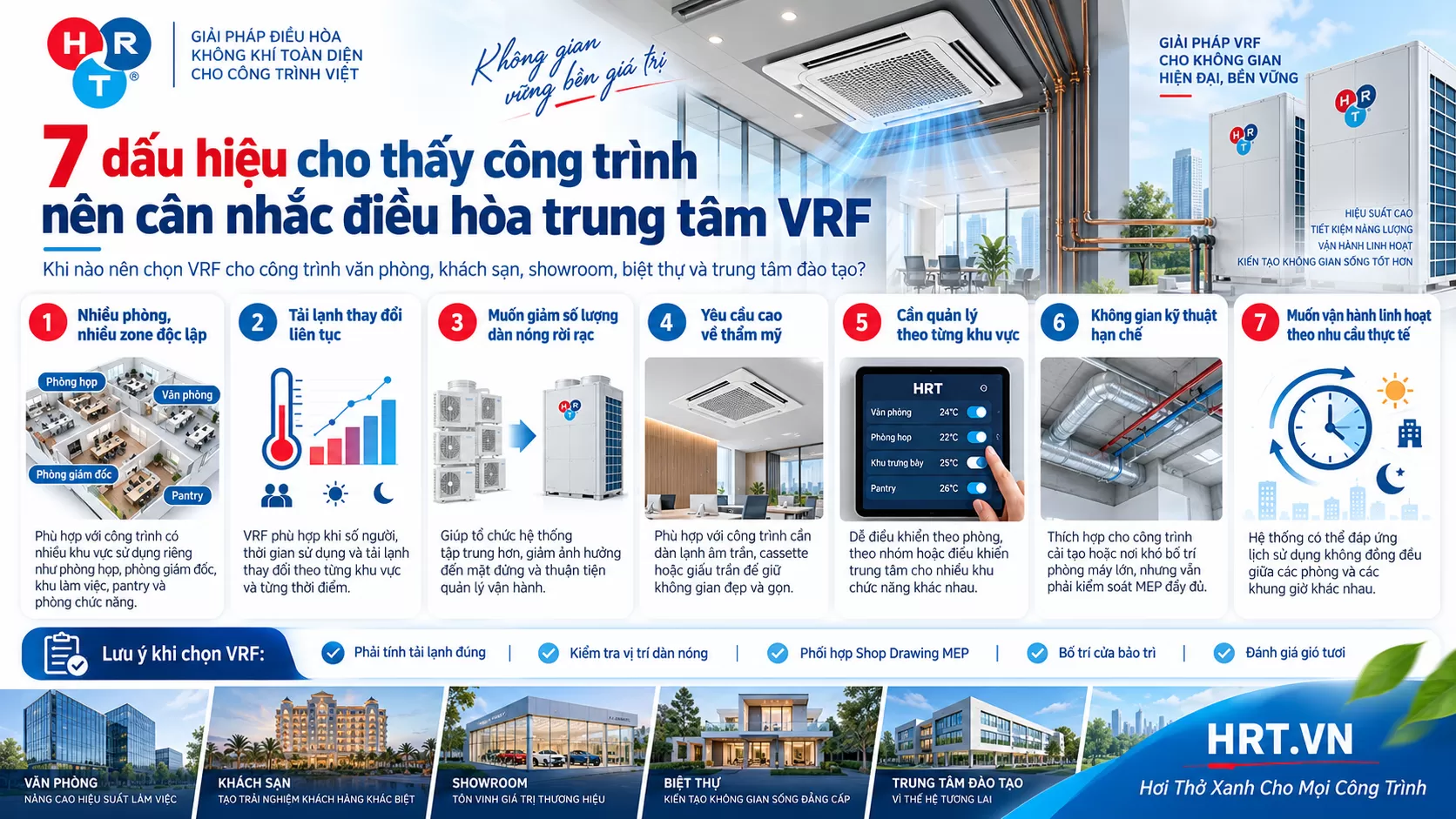

7 dấu hiệu cho thấy công trình nên cân nhắc điều hòa trung tâm VRF

Điều Hòa Trung Tâm VRF

1. Công trình có nhiều phòng và nhiều zone sử dụng độc lập

Đây là trường hợp VRF phát huy rõ nhất lợi thế.

Ví dụ một văn phòng có:

Phòng giám đốc.
Phòng họp.
Khu làm việc mở.
Phòng IT.
Khu tiếp khách.
Pantry.
Phòng chức năng.

Các khu vực này không nhất thiết phải hoạt động cùng thời điểm và cũng không có tải lạnh giống nhau.

VRF cho phép phân vùng và điều khiển nhiệt độ riêng cho từng khu vực. Khả năng individual zone control là một trong những đặc điểm chính của hệ VRV/VRF.

2. Tải lạnh của công trình thay đổi liên tục

Một văn phòng lúc 9 giờ sáng và 2 giờ chiều không có tải giống nhau.

Một phòng họp:

Không có người → 5 người → 20 người

cũng tạo ra ba điều kiện tải khác nhau.

Khách sạn còn rõ hơn:

Phòng có khách ≠ phòng trống ≠ lễ tân ≠ phòng họp ≠ khu văn phòng.

Khả năng biến đổi công suất theo tải giúp VRF phù hợp với những công trình thường xuyên hoạt động ở điều kiện tải từng phần.

3. Chủ đầu tư muốn giảm số lượng dàn nóng rời rạc

Nếu một tòa nhà nhiều phòng sử dụng điều hòa cục bộ, số lượng dàn nóng có thể tăng rất nhanh.

Hệ quả thường gặp:

Mặt ngoài công trình nhiều dàn nóng.
Khó bố trí kiến trúc.
Nhiều nguồn rung và tiếng ồn.
Hệ thống điện phân tán.
Bảo trì nhiều vị trí.
Khó quản lý vận hành.

VRF cho phép nhiều dàn lạnh làm việc với một hoặc một số cụm dàn nóng, giúp tổ chức hệ thống tập trung hơn.

Tuy nhiên, ít dàn nóng không có nghĩa có thể đặt dàn nóng ở bất cứ đâu.

Vị trí dàn nóng vẫn phải bảo đảm:

Thông thoáng → không hồi gió nóng → đủ khoảng bảo trì → hạn chế rung → có lối vận chuyển thiết bị.

4. Công trình yêu cầu cao về thẩm mỹ

VRF có nhiều lựa chọn dàn lạnh như:

Giấu trần nối ống gió.
Cassette âm trần.
Treo tường.
Áp trần.
Đặt sàn.

Đây là lợi thế đối với:

Văn phòng cao cấp – khách sạn – biệt thự – showroom – trung tâm đào tạo.

Mitsubishi Electric cũng mô tả VRF là giải pháp có sự đa dạng về thiết kế dàn lạnh và khả năng lắp đặt linh hoạt.

Nhưng cần nhớ:

Giấu thiết bị được, không có nghĩa giấu luôn đường bảo trì.

Dàn lạnh âm trần vẫn cần cửa thăm phù hợp.

5. Công trình cần quản lý vận hành theo từng khu vực

VRF có thể được cấu hình với:

Điều khiển phòng → điều khiển nhóm → điều khiển trung tâm → tích hợp hệ quản lý tòa nhà khi phù hợp.

Điều này hữu ích với:

Văn phòng nhiều phòng ban.
Khách sạn.
Trường học.
Trung tâm đào tạo.
Tòa nhà nhiều khu chức năng.

Đơn vị vận hành có thể kiểm soát tốt hơn các khu vực đang hoạt động thay vì bật toàn bộ hệ thống cùng lúc.

6. Không gian kỹ thuật hạn chế

So với hệ Chiller có mạng đường nước lạnh, bơm, van và nhiều thiết bị thủy lực, VRF sử dụng mạng đường ống môi chất trực tiếp tới các dàn lạnh.

Đây có thể là lợi thế trong những công trình:

Trần kỹ thuật hạn chế.
Công trình cải tạo.
Không thuận lợi bố trí phòng máy lớn.
Cần linh hoạt tuyến kỹ thuật.

Tuy nhiên, VRF vẫn cần không gian cho:

Ống đồng + bảo ôn + nước ngưng + điện + truyền thông + bộ chia môi chất.

Do đó, Shop Drawing vẫn phải phối hợp đầy đủ với MEP.

7. Công trình muốn vận hành linh hoạt theo nhu cầu thực tế

Không phải phòng nào cũng cần lạnh cùng lúc.

Đây là lý do VRF thường phù hợp với những nơi có lịch sử dụng không đồng đều.

Ví dụ:

08:00: văn phòng mở.
10:00: phòng họp bắt đầu sử dụng.
12:00: một số khu nghỉ.
14:00: phòng đào tạo hoạt động.
18:00: chỉ còn một số khu làm thêm.

Hệ thống phân vùng phù hợp có thể đáp ứng linh hoạt hơn kiểu vận hành này.

Những công trình nào thường phù hợp với VRF?

Văn phòng và tòa nhà làm việc

Đây là một trong những ứng dụng điển hình.

VRF phù hợp khi văn phòng có nhiều:

Phòng họp + phòng lãnh đạo + khu open office + phòng chức năng + khu phụ trợ.

Mỗi zone có thể có tải và thời gian sử dụng khác nhau.

Khách sạn và căn hộ dịch vụ

Mỗi phòng nghỉ gần như là một zone riêng.

Tỷ lệ phòng có khách cũng thay đổi liên tục nên đặc tính điều khiển từng khu vực của VRF có thể phù hợp.

Tuy nhiên, với khách sạn lớn có:

Ballroom.
Nhà hàng lớn.
Hội nghị.
Spa.
Bể bơi trong nhà.
Lobby lớn.

không nên mặc định sử dụng VRF cho toàn bộ công trình.

Giải pháp có thể cần phối hợp:

VRF + AHU/FCU + PAU/DOAS + thông gió + hút thải.

Biệt thự và nhà ở cao cấp

VRF có thể phù hợp khi chủ đầu tư muốn:

Ít dàn nóng.
Nội thất đẹp.
Điều khiển riêng từng phòng.
Giấu dàn lạnh trong trần.
Quản lý hệ thống tập trung.

Cần đặc biệt quan tâm đến tiếng ồn, nước ngưng, cửa bảo trì và đường ống âm trần.

Showroom

Showroom thường có tải nhiệt đáng kể từ:

Kính + ánh sáng + người + thiết bị trưng bày.

VRF có thể đáp ứng tốt khi showroom chia nhiều zone, nhưng phải tính tải thực tế thay vì chỉ chọn công suất theo diện tích.

Trường học và trung tâm đào tạo

Phòng học, phòng giáo viên, phòng họp và khu hành chính có lịch sử dụng khác nhau.

VRF có thể phù hợp cho việc phân vùng.

Nhưng không được bỏ qua gió tươi và CO₂ trong không gian đông người.

Văn phòng trong nhà máy

VRF có thể được sử dụng cho:

Phòng điều hành.
Văn phòng nhà máy.
Phòng họp.
Phòng QC phù hợp.
Khu hành chính.

Nhưng không nên suy rộng rằng VRF phù hợp cho toàn bộ khu sản xuất.

Khu vực có:

Bụi – nhiệt cao – hơi dầu – hóa chất – yêu cầu lọc – kiểm soát độ ẩm đặc biệt

có thể cần hệ HVAC công nghiệp hoặc giải pháp xử lý không khí chuyên biệt.

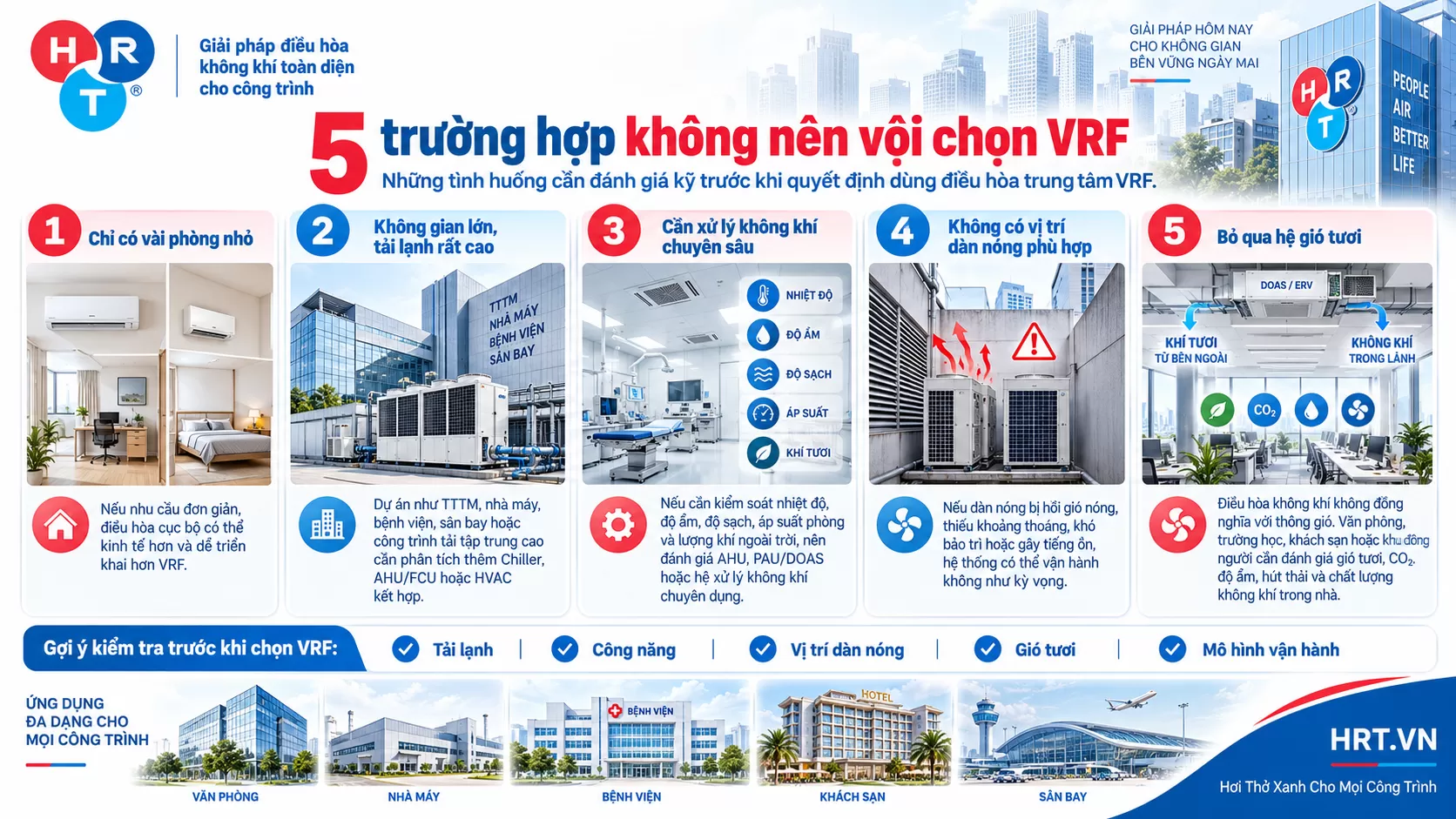

5 trường hợp không nên vội chọn VRF

Điều Hòa Trung Tâm VRF

1. Công trình chỉ có một vài phòng nhỏ

Nếu nhu cầu đơn giản, điều hòa cục bộ có thể kinh tế và dễ triển khai hơn.

Không nhất thiết phải áp dụng một hệ trung tâm phức tạp.

2. Không gian lớn có tải lạnh rất cao

Những dự án quy mô lớn như:

Trung tâm thương mại lớn.
Nhà máy.
Bệnh viện.
Khu phức hợp.
Sân bay.
Công trình có tải tập trung cao.

cần phân tích thêm Chiller, AHU/FCU hoặc hệ HVAC kết hợp.

Không có một ngưỡng diện tích duy nhất để kết luận “trên bao nhiêu m² phải dùng Chiller”; quyết định phải dựa trên tải, công năng và mô hình vận hành.

3. Công trình yêu cầu xử lý không khí chuyên sâu

VRF chủ yếu giải quyết tải điều hòa tại zone.

Nếu dự án cần kiểm soát nghiêm ngặt:

Nhiệt độ + độ ẩm + độ sạch + áp suất phòng + lượng khí ngoài trời

thì cần đánh giá AHU, PAU/DOAS hoặc hệ xử lý không khí chuyên dụng.

4. Không có vị trí dàn nóng phù hợp

Dù thiết kế VRF tốt đến đâu, nếu dàn nóng:

Bị hồi gió nóng.
Thiếu khoảng thoáng.
Khó bảo trì.
Khó vận chuyển.
Gây tiếng ồn.
Không đủ khả năng giải nhiệt.

thì hệ thống có thể vận hành không như kỳ vọng.

5. Chọn VRF nhưng bỏ qua hệ gió tươi

Đây là lỗi cần đặc biệt lưu ý.

Điều hòa không khí không đồng nghĩa với thông gió.

VRF không mặc nhiên thay thế hệ cấp khí tươi. Tài liệu kỹ thuật của Mitsubishi Electric cũng lưu ý VRF cần được phối hợp với thông gió cơ khí; với nhiều ứng dụng, ERV hoặc DOAS được sử dụng để cung cấp và xử lý không khí ngoài trời.

Do đó với văn phòng, trường học, khách sạn hoặc khu đông người cần đánh giá:

Gió tươi → CO₂ → độ ẩm → hút thải → áp suất phòng → chất lượng không khí trong nhà.

VRF có tiết kiệm điện không?

Câu trả lời phù hợp nhất là:

VRF có nền tảng kỹ thuật để vận hành hiệu quả trong điều kiện phù hợp, nhưng không nên cam kết một tỷ lệ tiết kiệm cố định cho mọi công trình.

VRF có lợi thế từ:

Máy nén biến tần.
Điều chỉnh công suất theo tải.
Phân vùng.
Có thể tắt các khu vực không sử dụng.
Kiểm soát nhiệt độ từng zone.

Daikin mô tả công nghệ inverter và điều khiển riêng từng zone là các yếu tố hỗ trợ tiết kiệm năng lượng; Mitsubishi Electric cũng chỉ ra lợi ích của việc thay đổi công suất theo tải từng phần.

Nhưng điện năng thực tế còn phụ thuộc vào:

Thiết kế + nhiệt độ cài đặt + vỏ công trình + tải người + gió tươi + chất lượng thi công + bảo trì + hành vi sử dụng.

Vì vậy HRT không nên tư vấn theo kiểu:

“Cứ dùng VRF là chắc chắn tiết kiệm X%.”

Nếu chưa có dữ liệu so sánh cụ thể.

Những sai lầm thường gặp khi lựa chọn VRF

Chọn VRF chỉ vì nghe nói tiết kiệm điện

Phải tính trên điều kiện dự án thực tế.

Chọn công suất theo diện tích

Hai phòng cùng 50 m² có thể có tải rất khác nhau.

Không tính gió tươi

Không gian đủ lạnh vẫn có thể bí, CO₂ cao hoặc kiểm soát ẩm kém.

Chỉ quan tâm giá thiết bị

Chi phí thực tế còn gồm:

Thiết kế + vật tư + thi công + điện + bảo trì + sửa chữa + vòng đời thiết bị.

Không kiểm tra tuyến ống trước khi đặt thiết bị

Thiết bị đúng nhưng đường ống không khả thi vẫn khiến phương án phải thay đổi.

Không để cửa bảo trì

Đây là lỗi đặc biệt thường thấy tại các công trình nội thất hoàn thiện cao cấp.

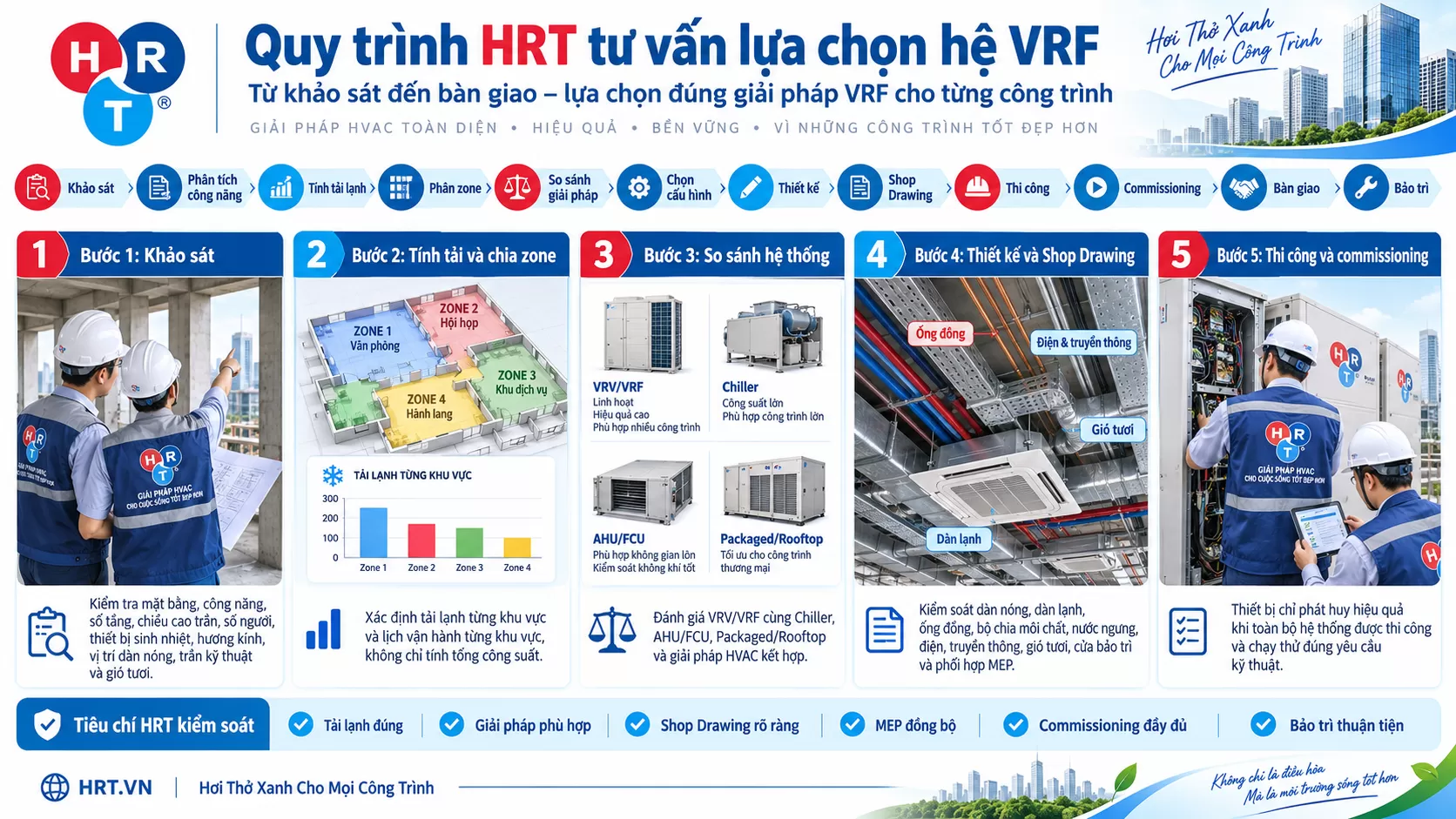

Quy trình HRT tư vấn lựa chọn hệ VRF

HRT đề xuất triển khai theo chuỗi:

Khảo sát → Phân tích công năng → Tính tải lạnh → Phân zone → So sánh giải pháp → Chọn cấu hình → Thiết kế → Shop Drawing → Thi công → Commissioning → Bàn giao → Bảo trì.

Bước 1: Khảo sát

Kiểm tra:

Mặt bằng.
Công năng.
Số tầng.
Chiều cao trần.
Số người.
Thiết bị sinh nhiệt.
Hướng kính.
Vị trí dàn nóng.
Trần kỹ thuật.
Gió tươi.

Bước 2: Tính tải và chia zone

Không chỉ xác định tổng công suất.

Cần xác định tải từng khu vực và lịch vận hành từng khu vực.

Bước 3: So sánh hệ thống

HRT xem xét VRF cùng các phương án:

VRV/VRF – Chiller – AHU/FCU – Packaged/Rooftop – giải pháp HVAC kết hợp.

Bước 4: Thiết kế và Shop Drawing

Kiểm soát:

Dàn nóng.
Dàn lạnh.
Đường ống đồng.
Bộ chia môi chất.
Nước ngưng.
Điện.
Truyền thông.
Gió tươi.
Cửa bảo trì.
Phối hợp MEP.

Bước 5: Thi công và commissioning

Thiết bị tốt chỉ phát huy hiệu quả khi toàn bộ hệ thống được thi công và chạy thử đúng yêu cầu kỹ thuật.
