Điều hòa trung tâm VRV là gì?

VRV – Variable Refrigerant Volume là tên công nghệ được Daikin sử dụng cho hệ thống điều hòa có khả năng thay đổi lưu lượng môi chất lạnh theo nhu cầu sử dụng.

Trong ngành HVAC, thuật ngữ VRF – Variable Refrigerant Flow cũng được sử dụng phổ biến để chỉ nhóm hệ thống có nguyên lý tương tự.

Thay vì mỗi phòng sử dụng một bộ dàn nóng – dàn lạnh riêng như điều hòa cục bộ, hệ thống VRV/VRF cho phép nhiều dàn lạnh kết nối với một hoặc nhiều cụm dàn nóng thông qua mạng đường ống môi chất lạnh.

Điều này đặc biệt phù hợp với những công trình có:

• Nhiều phòng hoặc nhiều tầng.
• Thời gian sử dụng từng khu vực khác nhau.
• Yêu cầu điều khiển nhiệt độ riêng.
• Hạn chế diện tích bố trí dàn nóng.
• Yêu cầu cao về kiến trúc và thẩm mỹ.
• Nhu cầu điều khiển tập trung.

Các hãng VRF hiện nay cũng phát triển nhiều loại dàn lạnh và dải công suất khác nhau để phục vụ văn phòng, khách sạn và các công trình thương mại.

Cấu tạo cơ bản của hệ thống điều hòa trung tâm VRV

Một hệ thống VRV hoàn chỉnh không chỉ có dàn nóng và dàn lạnh.

Dàn nóng VRV

Dàn nóng thường được bố trí tại:

• Sân thượng.
• Ban công kỹ thuật.
• Tầng kỹ thuật.
• Khu vực ngoài nhà có khả năng thông thoáng và giải nhiệt tốt.

Dàn nóng đảm nhiệm việc điều chỉnh công suất và phân phối môi chất lạnh đến các dàn lạnh đang có nhu cầu hoạt động.

Việc bố trí dàn nóng cần đặc biệt chú ý đến khoảng cách hút – thổi gió, khả năng hồi gió nóng, khoảng trống bảo trì và ảnh hưởng tiếng ồn đến khu vực xung quanh.

Dàn lạnh VRV

Tùy kiến trúc và công năng, hệ VRV có thể sử dụng nhiều kiểu dàn lạnh:

• Giấu trần nối ống gió.
• Cassette âm trần.
• Treo tường.
• Áp trần.
• Đặt sàn.
• Các loại thiết bị xử lý không khí chuyên dụng.

Dàn lạnh giấu trần nối ống gió thường được lựa chọn khi công trình yêu cầu tính thẩm mỹ cao và muốn chủ động thiết kế vị trí miệng cấp – hồi gió.

Một số dòng VRF thương mại hiện nay có dàn lạnh nối ống gió thiết kế mỏng nhằm phù hợp các khu vực trần hạn chế như phòng khách sạn.

Hệ thống đường ống môi chất lạnh

Ống đồng kết nối dàn nóng với các dàn lạnh và bộ chia môi chất.

Đây là hạng mục phải được tính toán và thi công đặc biệt cẩn thận.

Cần kiểm soát:

• Đường kính ống.
• Tổng chiều dài đường ống.
• Chiều dài tương đương.
• Chênh cao.
• Vị trí bộ chia.
• Phương án hàn ống.
• Thử kín.
• Hút chân không.
• Bảo ôn.
• Lượng môi chất bổ sung.

Mỗi dòng thiết bị có giới hạn kỹ thuật riêng nên không thể áp dụng một thông số cố định cho mọi hệ VRV.

Hệ thống nước ngưng

Nước ngưng từ dàn lạnh phải được thoát an toàn.

Cần tính đúng:

• Độ dốc.
• Đường kính ống.
• Bẫy nước khi cần thiết.
• Bảo ôn chống đọng sương.
• Bơm nước ngưng.
• Điểm kiểm tra và vệ sinh.

Một hệ VRV làm lạnh tốt nhưng thoát nước ngưng sai vẫn có thể gây thấm trần, nhỏ nước và ảnh hưởng nội thất.

Hệ thống điều khiển

Có thể sử dụng:

• Điều khiển riêng từng phòng.
• Điều khiển nhóm.
• Điều khiển trung tâm.
• Lập lịch vận hành.
• Giám sát trạng thái hệ thống.
• Kết nối BMS tùy theo dự án.

Vì sao điều hòa VRV phù hợp cho văn phòng?

Văn phòng có nhiều zone sử dụng khác nhau

Một văn phòng có thể bao gồm:

• Khu làm việc mở.
• Phòng giám đốc.
• Phòng họp.
• Phòng đào tạo.
• Pantry.
• Phòng kỹ thuật.
• Phòng server.
• Khu lễ tân.

Tải lạnh và thời gian sử dụng của các khu vực này không giống nhau.

Nếu toàn bộ văn phòng chỉ được điều khiển như một zone duy nhất sẽ dễ xuất hiện tình trạng:

Chỗ quá lạnh – chỗ thiếu lạnh – phòng không sử dụng vẫn phải chạy điều hòa.

VRV cho phép thiết kế nhiều khu vực điều khiển, phù hợp hơn với đặc điểm sử dụng thực tế của văn phòng.

Linh hoạt khi thay đổi mặt bằng

Văn phòng thường có khả năng:

• Chia lại phòng.
• Thêm phòng họp.
• Thay đổi vị trí làm việc.
• Thay đổi mật độ nhân sự.

Một hệ HVAC được thiết kế tốt ngay từ đầu sẽ thuận lợi hơn khi doanh nghiệp cần cải tạo hoặc điều chỉnh không gian.

Hỗ trợ quản lý vận hành

Với văn phòng nhiều tầng hoặc nhiều phòng, hệ thống điều khiển tập trung giúp bộ phận vận hành dễ dàng:

• Theo dõi trạng thái máy.
• Bật/tắt theo khu vực.
• Thiết lập lịch làm việc.
• Kiểm soát nhiệt độ cài đặt.
• Hạn chế việc sử dụng điều hòa ngoài giờ không cần thiết.

Tối ưu không gian bố trí dàn nóng

So với việc mỗi phòng bố trí một dàn nóng riêng, hệ VRV có thể giảm số lượng cụm thiết bị ngoài nhà và giúp kiến trúc công trình gọn hơn.

VRV cho văn phòng vẫn phải có giải pháp gió tươi

Đây là điểm rất quan trọng.

Điều hòa không đồng nghĩa với thông gió.

VRV chủ yếu đảm nhiệm xử lý tải nhiệt trong phòng. Trong khi đó, công trình văn phòng còn phải xem xét:

• Lượng không khí ngoài trời.
• Mật độ người.
• CO₂.
• Độ ẩm.
• Lọc không khí.
• Hút thải.
• Áp suất giữa các khu vực.

Vì vậy, tùy công trình, VRV có thể được kết hợp với:

Gió tươi trực tiếp – HRV – ERV – PAU – DOAS hoặc hệ thống xử lý không khí phù hợp.

Việc tách bài toán điều hòa và thông gió là đặc biệt quan trọng đối với những văn phòng kín, mật độ nhân sự cao.

Vì sao điều hòa VRV phù hợp cho khách sạn?

Khách sạn có đặc điểm rất khác văn phòng.

Phòng này có khách nhưng phòng bên cạnh có thể trống. Khách ở mỗi phòng lại muốn nhiệt độ khác nhau.

Bên cạnh đó, khách sạn còn có:

• Sảnh.
• Hành lang.
• Nhà hàng.
• Phòng hội nghị.
• Phòng gym.
• Spa.
• Khu dịch vụ.
• Văn phòng.
• Phòng kỹ thuật.

Do đó, khả năng phân vùng và điều khiển độc lập là một lợi thế quan trọng.

Các giải pháp VRF thương mại cũng được các nhà sản xuất phát triển cho khách sạn nhờ khả năng kết nối nhiều dàn lạnh và kiểm soát nhiều khu vực khác nhau.

VRV cho phòng ngủ khách sạn

Đối với phòng nghỉ, HRT thường đặc biệt quan tâm tới bốn yếu tố:

Êm – Đủ lạnh – Không thổi trực tiếp vào giường – Dễ bảo trì.

Dàn lạnh giấu trần nối ống gió thường là phương án đáng cân nhắc do:

• Giấu thiết bị trên trần.
• Chỉ để lộ miệng gió.
• Dễ phối hợp kiến trúc nội thất.
• Có thể chủ động bố trí hướng cấp gió.
• Phù hợp với không gian yêu cầu thẩm mỹ cao.

Tuy nhiên, cần tính toán đúng áp suất tĩnh ngoài của quạt và tổn thất đường ống gió.

Không nên lắp dàn lạnh nối ống gió rồi tùy ý kéo thêm nhiều mét ống mềm mà không kiểm tra khả năng quạt.

Khách sạn cần đặc biệt quan tâm đến gió tươi và độ ẩm

Phòng khách sạn không chỉ cần lạnh.

Một phòng có nhiệt độ thấp nhưng:

• Không khí bí.
• Độ ẩm cao.
• Có mùi.
• Thiếu gió tươi.

vẫn khiến khách cảm thấy không thoải mái.

Do đó, hệ VRV cho khách sạn cần được phối hợp với giải pháp thông gió và xử lý không khí phù hợp.

Tùy tiêu chuẩn và quy mô dự án có thể nghiên cứu:

• PAU.
• DOAS.
• HRV/ERV.
• Hệ thống cấp khí tươi.
• Hệ thống hút WC.
• Kiểm soát áp suất phòng.
• Kiểm soát độ ẩm.

Nên chọn loại dàn lạnh VRV nào cho văn phòng, khách sạn?

Khu vực	Dàn lạnh thường cân nhắc	Điểm cần chú ý
Văn phòng mở	Cassette / giấu trần nối ống gió	Phân phối gió đều
Phòng giám đốc	Giấu trần nối ống gió	Thẩm mỹ, độ ồn
Phòng họp	Cassette / nối ống gió	Tải người thay đổi lớn
Phòng khách sạn	Giấu trần nối ống gió	Êm, tránh thổi trực tiếp
Sảnh khách sạn	Cassette / nối ống gió	Tải lớn, cửa mở thường xuyên
Nhà hàng	Nối ống gió	Gió tươi và hút thải
Phòng nhỏ	Treo tường hoặc loại phù hợp	Chi phí và bảo trì

Không nên chọn dàn lạnh chỉ dựa vào công suất.

Cần đồng thời xem xét:

Công suất + độ ồn + áp suất tĩnh + chiều cao trần + thẩm mỹ + vị trí bảo trì + đường nước ngưng + miệng gió.

VRV hay Chiller cho văn phòng, khách sạn?

Không có hệ thống nào tốt nhất cho tất cả công trình.

VRV

Đặc trưng:

• Môi chất lạnh đi trực tiếp đến dàn lạnh.
• Phân vùng linh hoạt.
• Điều khiển độc lập tốt.
• Không cần hệ thống bơm nước lạnh như Chiller.
• Phù hợp nhiều công trình quy mô vừa và các khu vực có tải biến đổi.

Chiller

Đặc trưng:

• Máy Chiller tạo nước lạnh.
• Nước lạnh được phân phối qua hệ thống bơm.
• AHU/FCU xử lý không khí tại khu vực sử dụng.
• Phù hợp nhiều công trình tải lạnh lớn và hệ HVAC tập trung.

Vì vậy, câu hỏi đúng không phải:

“VRV hay Chiller tốt hơn?”

Mà là:

“Với tải lạnh, kiến trúc, công năng, thời gian vận hành và ngân sách của công trình này, hệ nào có tổng hiệu quả đầu tư và vận hành phù hợp hơn?”

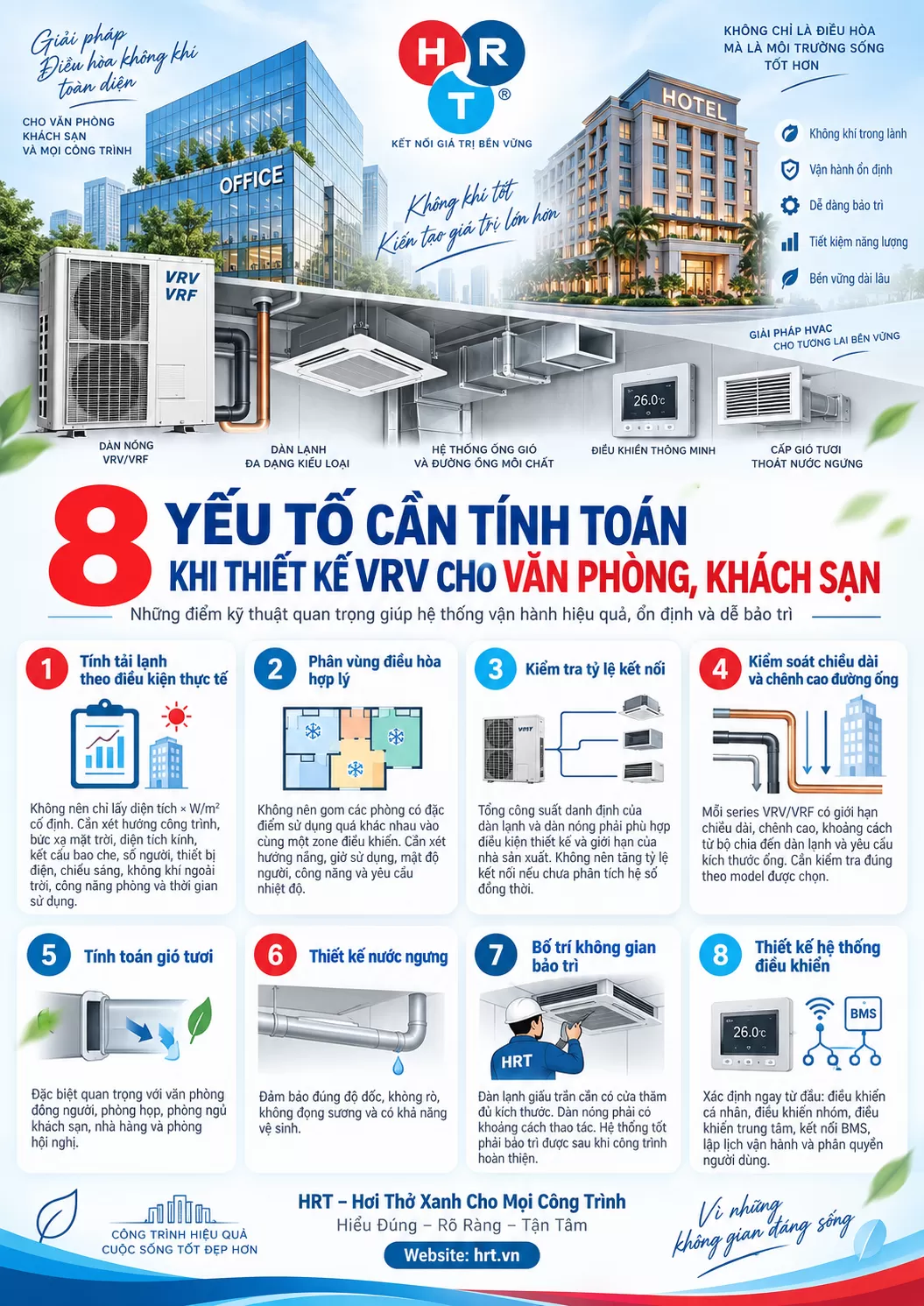

8 yếu tố cần tính toán khi thiết kế VRV cho văn phòng, khách sạn

1. Tính tải lạnh theo điều kiện thực tế

Không nên áp dụng đơn giản:

Diện tích × một hệ số W/m² cố định = công suất máy.

Tải lạnh phụ thuộc vào:

• Hướng công trình.
• Bức xạ mặt trời.
• Diện tích kính.
• Kết cấu bao che.
• Số người.
• Thiết bị điện.
• Chiếu sáng.
• Không khí ngoài trời.
• Công năng phòng.
• Thời gian sử dụng.

Hai phòng cùng diện tích chưa chắc cần cùng công suất điều hòa.

2. Phân vùng điều hòa hợp lý

Không nên gom những phòng có đặc điểm sử dụng quá khác nhau vào cùng một zone điều khiển.

Cần xét:

• Hướng nắng.
• Giờ sử dụng.
• Mật độ người.
• Công năng.
• Yêu cầu nhiệt độ.

3. Kiểm tra tỷ lệ kết nối

Tổng công suất danh định của các dàn lạnh và dàn nóng cần được lựa chọn theo điều kiện thiết kế và giới hạn của nhà sản xuất.

Không nên tăng tỷ lệ kết nối chỉ nhằm giảm công suất dàn nóng mà không phân tích hệ số đồng thời của công trình.

4. Kiểm soát chiều dài và chênh cao đường ống

Mỗi series VRV/VRF có:

• Giới hạn chiều dài.
• Chênh cao.
• Khoảng cách từ bộ chia đến dàn lạnh.
• Yêu cầu kích thước ống.

Phải kiểm tra bằng tài liệu kỹ thuật của đúng model được lựa chọn.

5. Tính toán gió tươi

Đặc biệt quan trọng đối với:

• Văn phòng đông người.
• Phòng họp.
• Phòng ngủ khách sạn.
• Nhà hàng.
• Phòng hội nghị.

6. Thiết kế nước ngưng

Cần đảm bảo:

Đúng độ dốc – không rò – không đọng sương – có khả năng vệ sinh.

7. Bố trí không gian bảo trì

Dàn lạnh giấu trần phải có cửa thăm đủ kích thước tại vị trí cần bảo trì.

Dàn nóng phải có khoảng cách thao tác.

Một hệ thống tốt phải được thiết kế để bảo trì được sau khi công trình hoàn thiện, không chỉ để lắp đặt được lúc thi công.

8. Thiết kế hệ thống điều khiển

Cần xác định ngay từ đầu:

• Điều khiển cá nhân.
• Điều khiển nhóm.
• Điều khiển trung tâm.
• Kết nối BMS.
• Lập lịch vận hành.
• Phân quyền người dùng.

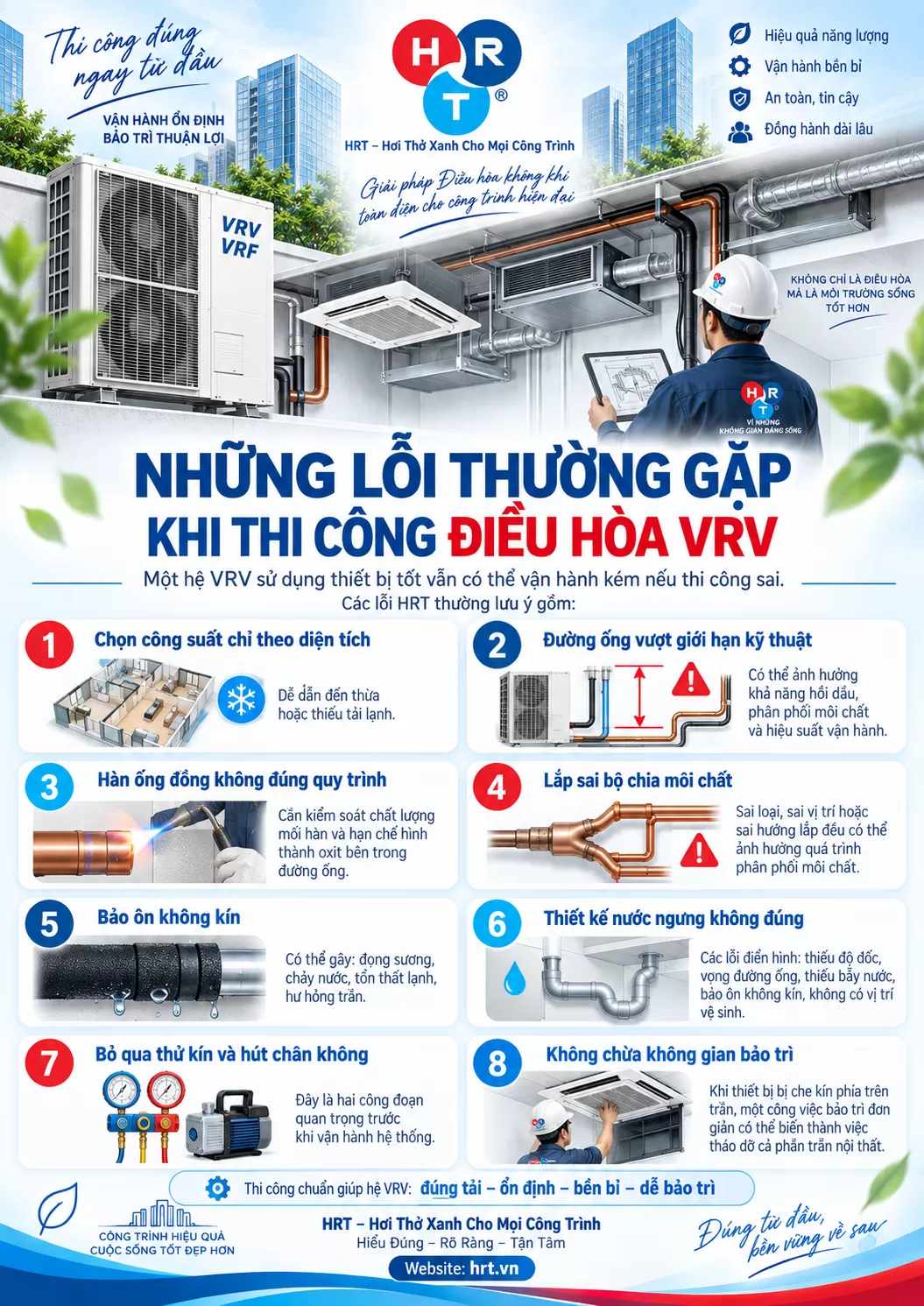

Những lỗi thường gặp khi thi công điều hòa VRV

Một hệ VRV sử dụng thiết bị tốt vẫn có thể vận hành kém nếu thi công sai.

Các lỗi HRT thường lưu ý gồm:

Chọn công suất chỉ theo diện tích

Dễ dẫn đến thừa hoặc thiếu tải lạnh.

Đường ống vượt giới hạn kỹ thuật

Có thể ảnh hưởng khả năng hồi dầu, phân phối môi chất và hiệu suất vận hành.

Hàn ống đồng không đúng quy trình

Cần kiểm soát chất lượng mối hàn và hạn chế hình thành oxit bên trong đường ống.

Lắp sai bộ chia môi chất

Sai loại, sai vị trí hoặc sai hướng lắp đều có thể ảnh hưởng quá trình phân phối môi chất.

Bảo ôn không kín

Có thể gây:

• Đọng sương.
• Chảy nước.
• Tổn thất lạnh.
• Hư hỏng trần.

Thiết kế nước ngưng không đúng

Các lỗi điển hình:

• Thiếu độ dốc.
• Võng đường ống.
• Thiếu bẫy nước.
• Bảo ôn không kín.
• Không có vị trí vệ sinh.

Bỏ qua thử kín và hút chân không

Đây là hai công đoạn quan trọng trước khi vận hành hệ thống.

Không chừa không gian bảo trì

Khi thiết bị bị che kín phía trên trần, một công việc bảo trì đơn giản có thể biến thành việc tháo dỡ cả phần trần nội thất.

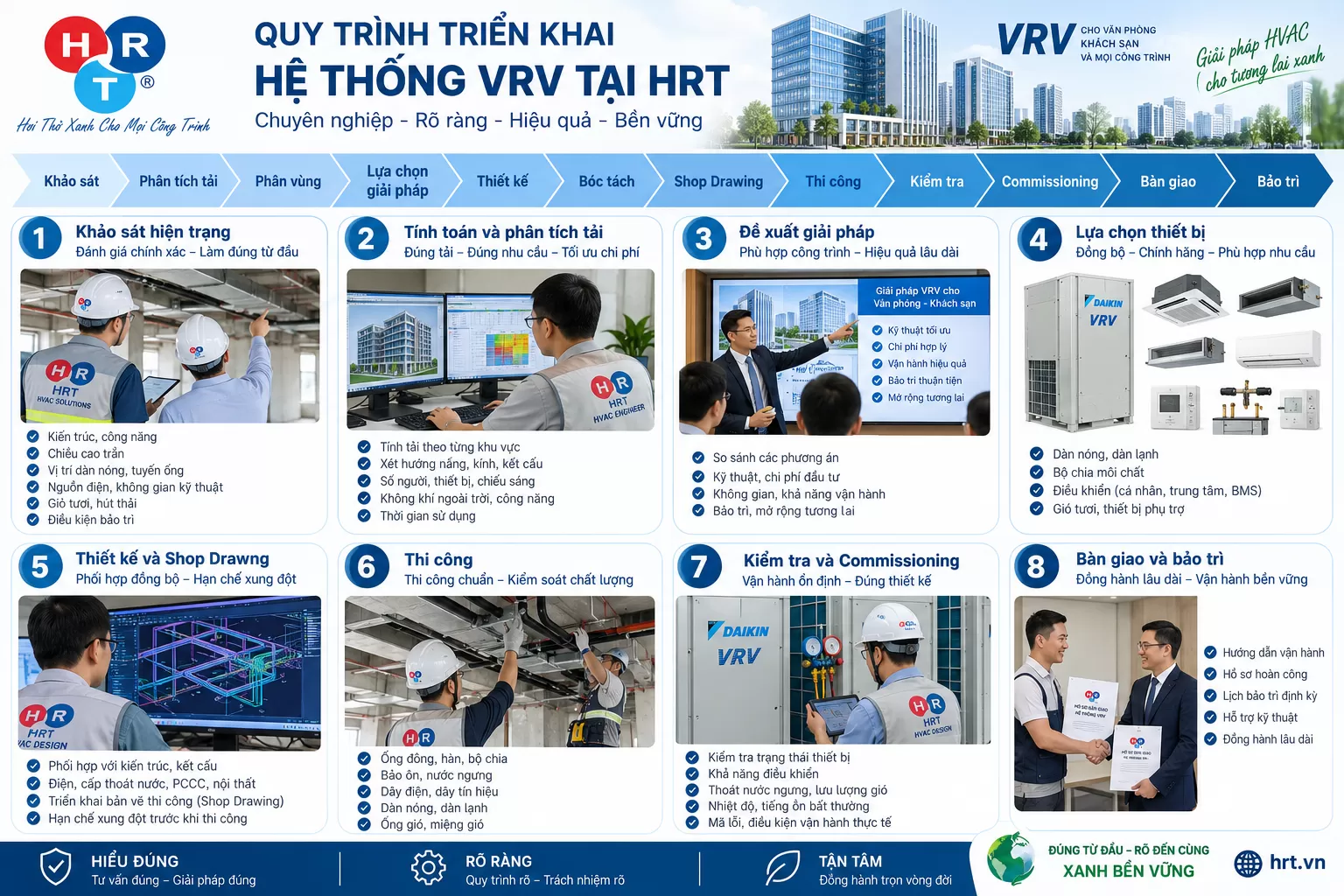

Quy trình triển khai hệ thống VRV tại HRT

HRT kiểm soát dự án theo chuỗi:

Khảo sát → Phân tích tải → Phân vùng → Lựa chọn giải pháp → Thiết kế → Bóc tách → Shop Drawing → Thi công → Kiểm tra → Commissioning → Bàn giao → Bảo trì.

Bước 1: Khảo sát hiện trạng

Kiểm tra:

• Kiến trúc.
• Công năng.
• Chiều cao trần.
• Vị trí dàn nóng.
• Tuyến ống.
• Nguồn điện.
• Không gian kỹ thuật.
• Gió tươi.
• Hút thải.
• Điều kiện bảo trì.

Bước 2: Tính toán và phân tích tải

Tính tải theo từng khu vực thay vì chỉ dựa trên tổng diện tích.

Bước 3: Đề xuất giải pháp

So sánh các phương án về:

• Kỹ thuật.
• Chi phí đầu tư.
• Không gian.
• Khả năng vận hành.
• Bảo trì.
• Mở rộng tương lai.

Bước 4: Lựa chọn thiết bị

Xác định:

• Dàn nóng.
• Dàn lạnh.
• Bộ chia.
• Điều khiển.
• Gió tươi.
• Thiết bị phụ trợ.

Bước 5: Thiết kế và Shop Drawing

Phối hợp HVAC với:

• Kiến trúc.
• Kết cấu.
• Điện.
• Cấp thoát nước.
• PCCC.
• Nội thất.

Mục tiêu là hạn chế xung đột trước khi thi công.

Bước 6: Thi công

Kiểm soát:

• Ống đồng.
• Hàn.
• Bộ chia.
• Bảo ôn.
• Nước ngưng.
• Dây điện.
• Dây tín hiệu.
• Dàn nóng.
• Dàn lạnh.
• Ống gió.
• Miệng gió.

Bước 7: Kiểm tra và Commissioning

Không nên coi việc “máy chạy lạnh” là hoàn thành hệ thống.

Cần kiểm tra:

• Trạng thái thiết bị.
• Khả năng điều khiển.
• Thoát nước ngưng.
• Lưu lượng gió.
• Nhiệt độ.
• Tiếng ồn bất thường.
• Mã lỗi.
• Điều kiện vận hành thực tế.

Bước 8: Bàn giao và bảo trì

HRT bàn giao hồ sơ vận hành và hướng dẫn các nội dung cần kiểm tra định kỳ nhằm duy trì hệ thống ổn định trong suốt vòng đời sử dụng.

Khi nào nên lựa chọn điều hòa trung tâm VRV?

VRV đáng được xem xét khi công trình có:

• Nhiều phòng.
• Nhiều khu vực hoạt động độc lập.
• Nhu cầu điều khiển nhiệt độ riêng.
• Yêu cầu thẩm mỹ cao.
• Không gian bố trí dàn nóng hạn chế.
• Tải sử dụng biến đổi theo thời gian.
• Nhu cầu quản lý tập trung.
• Yêu cầu mở rộng hoặc thay đổi không gian trong tương lai.

Tuy nhiên, với những dự án quy mô rất lớn hoặc có tải lạnh tập trung, cần tiếp tục so sánh với Chiller và các giải pháp HVAC khác trước khi quyết định.

HRT – Tư vấn, thiết kế và thi công hệ thống VRV cho văn phòng, khách sạn

HRT cung cấp giải pháp HVAC theo hướng đồng bộ từ:

Tư vấn → Thiết kế → Cung cấp thiết bị → Thi công → Commissioning → Bàn giao → Bảo trì → Cải tạo.

Đối với hệ thống VRV cho văn phòng và khách sạn, HRT tập trung vào ba nguyên tắc:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Không chỉ lựa chọn đúng thiết bị, HRT hướng đến việc giải quyết tổng thể các vấn đề:

• Tải lạnh.
• Gió tươi.
• Độ ẩm.
• Phân phối gió.
• Điều khiển.
• Tiết kiệm năng lượng.
• Bảo trì.
• Khả năng vận hành lâu dài.

HRT – Hơi Thở Xanh Cho Mọi Công Trình

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững

Kết luận

Điều hòa trung tâm VRV cho văn phòng, khách sạn là giải pháp đáng cân nhắc đối với các công trình có nhiều phòng, nhiều zone và yêu cầu điều khiển linh hoạt.

Nhưng hiệu quả của VRV không nằm ở riêng chiếc dàn nóng.

Một hệ thống tốt phải là tổng hòa của:

Tính đúng tải – chọn đúng thiết bị – thiết kế đúng đường ống – cấp đủ gió tươi – phân phối gió hợp lý – thi công chuẩn – commissioning đầy đủ – bảo trì thuận tiện.

Đó cũng là lý do HRT theo đuổi nguyên tắc:

Làm HVAC đúng ngay từ đầu để công trình vận hành ổn định, rõ ràng và bền vững trong suốt vòng đời sử dụng.
