FCU là gì?

FCU là viết tắt của Fan Coil Unit, có thể hiểu là thiết bị xử lý không khí gồm hai thành phần chính: quạt và dàn trao đổi nhiệt dạng coil.

Trong hệ thống Chiller, FCU nhận nước lạnh từ hệ thống trung tâm. Quạt hút không khí trong phòng qua bộ lọc và coil lạnh, thực hiện trao đổi nhiệt trước khi đưa không khí đã được làm mát trở lại không gian sử dụng.

Điểm cần hiểu đúng là:

FCU không tự tạo ra nguồn lạnh.

Trong hệ Chiller – FCU, Chiller tạo ra nước lạnh, bơm tuần hoàn đưa nước lạnh đến FCU và FCU sử dụng nguồn lạnh đó để xử lý không khí tại khu vực được phục vụ.

Có thể hình dung đơn giản:

Chiller → Bơm nước lạnh → Đường ống CHW → FCU → Không gian điều hòa → Nước hồi về Chiller

Vì vậy, khả năng làm lạnh của FCU không chỉ phụ thuộc vào bản thân thiết bị mà còn liên quan trực tiếp đến hệ thống nước lạnh, cân bằng thủy lực, bơm, van điều khiển, nhiệt độ nước cấp – hồi và hệ thống điều khiển.

FCU nằm ở đâu trong hệ thống điều hòa trung tâm?

Trong hệ thống điều hòa trung tâm Chiller, FCU nằm ở phía tải lạnh và thường được bố trí gần khu vực cần điều hòa.

Ví dụ tại một khách sạn:

Chiller trung tâm → Hệ thống bơm → Đường ống nước lạnh → FCU từng phòng → Phòng khách sạn

Mỗi phòng có thể sử dụng một FCU và thermostat riêng. Nhờ đó, khách sử dụng có thể điều chỉnh nhiệt độ theo nhu cầu mà không phải thay đổi điều kiện vận hành của toàn bộ tòa nhà.

Tại văn phòng, FCU cũng có thể được chia theo từng zone, phòng họp, phòng lãnh đạo hoặc khu vực có thời gian sử dụng khác nhau.

Đây là một trong những lý do hệ Chiller – FCU được sử dụng nhiều trong các công trình yêu cầu khả năng phân vùng điều hòa linh hoạt.

Cấu tạo cơ bản của FCU

Một FCU điển hình có cấu tạo không quá phức tạp nhưng từng bộ phận đều ảnh hưởng trực tiếp đến hiệu suất và độ ổn định của hệ thống.

Quạt FCU

Quạt tạo dòng không khí đi qua thiết bị.

Không khí trong phòng được hút vào FCU, đi qua bộ lọc và coil trao đổi nhiệt, sau đó được quạt đưa trở lại không gian sử dụng.

Các yếu tố cần quan tâm gồm:

• Lưu lượng gió.

• Cột áp ngoài ESP đối với FCU nối ống gió.

• Tốc độ quạt.

• Công suất động cơ.

• Độ rung.

• Độ ồn.

Chọn FCU đủ công suất lạnh nhưng thiếu cột áp quạt vẫn có thể khiến lượng gió thực tế tại miệng gió không đạt yêu cầu.

Coil trao đổi nhiệt

Coil là bộ phận thực hiện trao đổi nhiệt giữa nước lạnh và không khí.

Nước lạnh từ hệ Chiller đi qua các ống bên trong coil. Không khí đi qua bề mặt cánh coil và truyền nhiệt cho dòng nước lạnh.

Hiệu quả trao đổi nhiệt phụ thuộc vào:

• Nhiệt độ nước lạnh.

• Lưu lượng nước.

• Lưu lượng không khí.

• Diện tích trao đổi nhiệt.

• Độ sạch của coil.

• Điều kiện nhiệt độ và độ ẩm không khí vào FCU.

Trong nhiều hệ Chiller truyền thống, chế độ nước lạnh 7/12°C là một điều kiện thiết kế thường gặp. Tuy nhiên, thông số thực tế phải căn cứ vào thiết kế và catalogue thiết bị của từng dự án.

Bộ lọc không khí

Filter có nhiệm vụ giữ lại bụi trước khi không khí đi qua coil.

Khi lọc quá bẩn, trở lực tăng, lưu lượng gió giảm và FCU có thể xuất hiện tình trạng:

máy vẫn chạy nhưng phòng lâu lạnh hoặc lạnh không đạt.

Do đó, kiểm tra và vệ sinh filter là một trong những công việc quan trọng nhất khi bảo trì FCU.

Khay nước ngưng

Khi nhiệt độ bề mặt coil thấp hơn điểm sương của không khí, hơi ẩm sẽ ngưng tụ thành nước.

Nước được thu vào khay và thoát ra ngoài qua đường ống nước ngưng.

Nếu thiết kế hoặc thi công không đúng, FCU có thể gặp hiện tượng:

rò nước – tràn nước – đọng nước – phát sinh mùi.

Van điều khiển nước lạnh

Van có nhiệm vụ kiểm soát lưu lượng nước đi qua coil theo tải lạnh thực tế.

Tùy thiết kế, hệ thống có thể sử dụng van 2 ngả, van 3 ngả hoặc các cấu hình điều khiển khác.

Việc lựa chọn và điều khiển van có ảnh hưởng đáng kể đến khả năng kiểm soát nhiệt độ cũng như đặc tính thủy lực của hệ thống.

Thermostat và hệ thống điều khiển

Thermostat nhận tín hiệu nhiệt độ phòng và điều khiển quạt, van nước lạnh hoặc các thiết bị liên quan.

Đối với công trình lớn, FCU có thể được tích hợp vào BMS – Building Management System để giám sát trạng thái vận hành, nhiệt độ, lịch hoạt động và cảnh báo.

Nguyên lý hoạt động của FCU

Quá trình hoạt động của FCU có thể tóm tắt thành 5 bước:

Bước 1: Quạt hút không khí trong phòng vào FCU.

Bước 2: Không khí đi qua bộ lọc để loại bỏ một phần bụi.

Bước 3: Không khí đi qua coil chứa nước lạnh từ hệ Chiller.

Bước 4: Nhiệt từ không khí truyền sang nước lạnh, làm nhiệt độ không khí giảm xuống. Đồng thời, một phần hơi ẩm có thể ngưng tụ trên coil.

Bước 5: Quạt đưa không khí đã xử lý trở lại phòng.

Thermostat liên tục theo dõi nhiệt độ khu vực. Khi nhiệt độ đạt giá trị cài đặt, hệ thống điều khiển có thể thay đổi trạng thái van nước hoặc tốc độ quạt tùy phương án thiết kế.

Các loại FCU phổ biến hiện nay

FCU giấu trần nối ống gió

Đây là cấu hình rất phổ biến trong khách sạn và văn phòng.

FCU được đặt phía trên trần giả, sau đó kết nối với hệ thống ống gió và miệng gió.

Ưu điểm lớn là tính thẩm mỹ cao và linh hoạt trong bố trí miệng cấp – hồi.

Tuy nhiên, cần tính đúng cột áp ngoài ESP để đảm bảo quạt có thể thắng được trở lực của ống gió, co cút, hộp gió, filter và miệng gió.

FCU cassette

Thiết bị thường lắp âm trần với mặt nạ lộ phía dưới.

Giải pháp này phù hợp với các không gian cần lắp đặt tương đối độc lập và không muốn triển khai nhiều ống gió.

FCU đặt sàn hoặc áp trần

Được sử dụng trong một số công trình cải tạo hoặc khu vực có điều kiện kiến trúc đặc thù.

FCU hệ 2 ống

Hệ thống sử dụng một đường nước cấp và một đường nước hồi.

Đây là cấu hình tương đối đơn giản, chi phí đầu tư đường ống thấp hơn.

FCU hệ 4 ống

FCU có riêng mạch nước lạnh và nước nóng.

Hệ thống cho phép các khu vực khác nhau có thể có nhu cầu làm lạnh hoặc sưởi khác nhau tại cùng thời điểm, nhưng chi phí và hệ thống đường ống phức tạp hơn.

Ứng dụng của FCU trong điều hòa trung tâm

FCU cho khách sạn

Khách sạn là một trong những ứng dụng điển hình của hệ Chiller – FCU.

Mỗi phòng khách có thể điều chỉnh nhiệt độ độc lập, trong khi nguồn lạnh vẫn được sản xuất tập trung tại phòng máy Chiller.

FCU giấu trần nối ống gió thường được lựa chọn để đảm bảo tính thẩm mỹ cho phòng nghỉ.

FCU cho tòa nhà văn phòng

FCU phù hợp với những khu vực cần chia nhỏ zone điều hòa như:

• Phòng làm việc.

• Phòng họp.

• Phòng lãnh đạo.

• Văn phòng cho thuê.

• Khu vực có lịch vận hành riêng.

Việc phân vùng hợp lý giúp hệ thống linh hoạt hơn khi vận hành.

FCU cho căn hộ cao cấp

Một hệ thống Chiller trung tâm có thể cung cấp nước lạnh cho nhiều căn hộ trong khi mỗi căn vẫn kiểm soát FCU và nhiệt độ riêng.

FCU trong trung tâm thương mại

FCU có thể phục vụ cửa hàng, văn phòng quản lý hoặc các khu vực nhỏ cần điều chỉnh độc lập.

Đối với sảnh lớn hoặc các khu vực có yêu cầu xử lý gió tươi, lưu lượng lớn, AHU thường được xem xét kết hợp.

FCU trong bệnh viện và công trình đặc thù

FCU có thể được sử dụng tại một số khu vực phù hợp, nhưng với các phòng có yêu cầu cao về áp suất, độ sạch, độ ẩm hoặc kiểm soát nhiễm chéo, thiết kế cần xem xét toàn bộ hệ thống xử lý và phân phối không khí thay vì chỉ lựa chọn FCU.

FCU và AHU khác nhau như thế nào?

Tiêu chí	FCU	AHU
Tên đầy đủ	Fan Coil Unit	Air Handling Unit
Quy mô	Nhỏ – trung bình	Trung bình – lớn
Khu vực phục vụ	Từng phòng/zone	Khu vực lớn hoặc nhiều phòng
Hệ thống ống gió	Có thể ngắn hoặc không đáng kể	Thường sử dụng hệ thống ống gió lớn
Xử lý gió tươi	Hạn chế, phụ thuộc thiết kế	Khả năng tích hợp cao
Xử lý độ ẩm	Hạn chế hơn	Có thể thiết kế chuyên sâu
Lọc không khí	Cơ bản	Có thể nhiều cấp lọc
Không gian lắp đặt	Nhỏ	Yêu cầu không gian kỹ thuật lớn hơn
Khả năng phân vùng	Cao	Phụ thuộc hệ thống phân phối

Điều quan trọng là FCU và AHU không nhất thiết thay thế nhau.

Trong một công trình, AHU có thể đảm nhiệm xử lý gió tươi và không khí cho khu vực lớn, trong khi FCU xử lý tải lạnh cục bộ tại từng phòng.

Cách lựa chọn FCU phù hợp cho công trình

Không nên lựa chọn FCU chỉ dựa trên diện tích phòng.

Một thiết bị phù hợp cần được xem xét đồng thời nhiều thông số.

Công suất lạnh

Công suất FCU cần đáp ứng tải lạnh thực tế của khu vực.

Tải lạnh phụ thuộc vào diện tích, kính, hướng nắng, số người, thiết bị điện, chiếu sáng, gió tươi và đặc điểm công năng.

Lưu lượng gió

Lưu lượng gió phải phù hợp với tải lạnh và yêu cầu phân phối không khí.

Quá ít gió khiến không gian khó đạt nhiệt độ; quá nhiều gió có thể tạo tiếng ồn và cảm giác gió lùa.

Cột áp ngoài ESP

Đây là thông số đặc biệt quan trọng với FCU giấu trần nối ống gió.

Kỹ sư cần tính trở lực của:

ống gió + co cút + hộp gió + van gió + miệng gió + filter

để chọn FCU có ESP phù hợp.

Độ ồn

Phòng ngủ khách sạn, phòng họp và văn phòng cao cấp thường yêu cầu kiểm soát tiếng ồn chặt chẽ.

Không nên chỉ kiểm tra công suất lạnh mà bỏ qua thông số âm học của thiết bị.

Lưu lượng và nhiệt độ nước lạnh

FCU phải được lựa chọn theo đúng điều kiện nước lạnh của dự án.

Thay đổi nhiệt độ nước cấp hoặc lưu lượng nước có thể làm công suất thực tế khác đáng kể so với catalogue tại điều kiện tiêu chuẩn.

Không gian bảo trì

Một FCU có thể lắp vừa trên trần nhưng chưa chắc bảo trì được.

Cần bố trí cửa thăm đủ để:

• Tháo filter.

• Vệ sinh coil.

• Kiểm tra quạt.

• Kiểm tra van.

• Thông đường nước ngưng.

• Tháo động cơ khi cần.

Đây là điểm HRT đặc biệt lưu ý từ giai đoạn phối hợp bản vẽ MEP và kiến trúc.

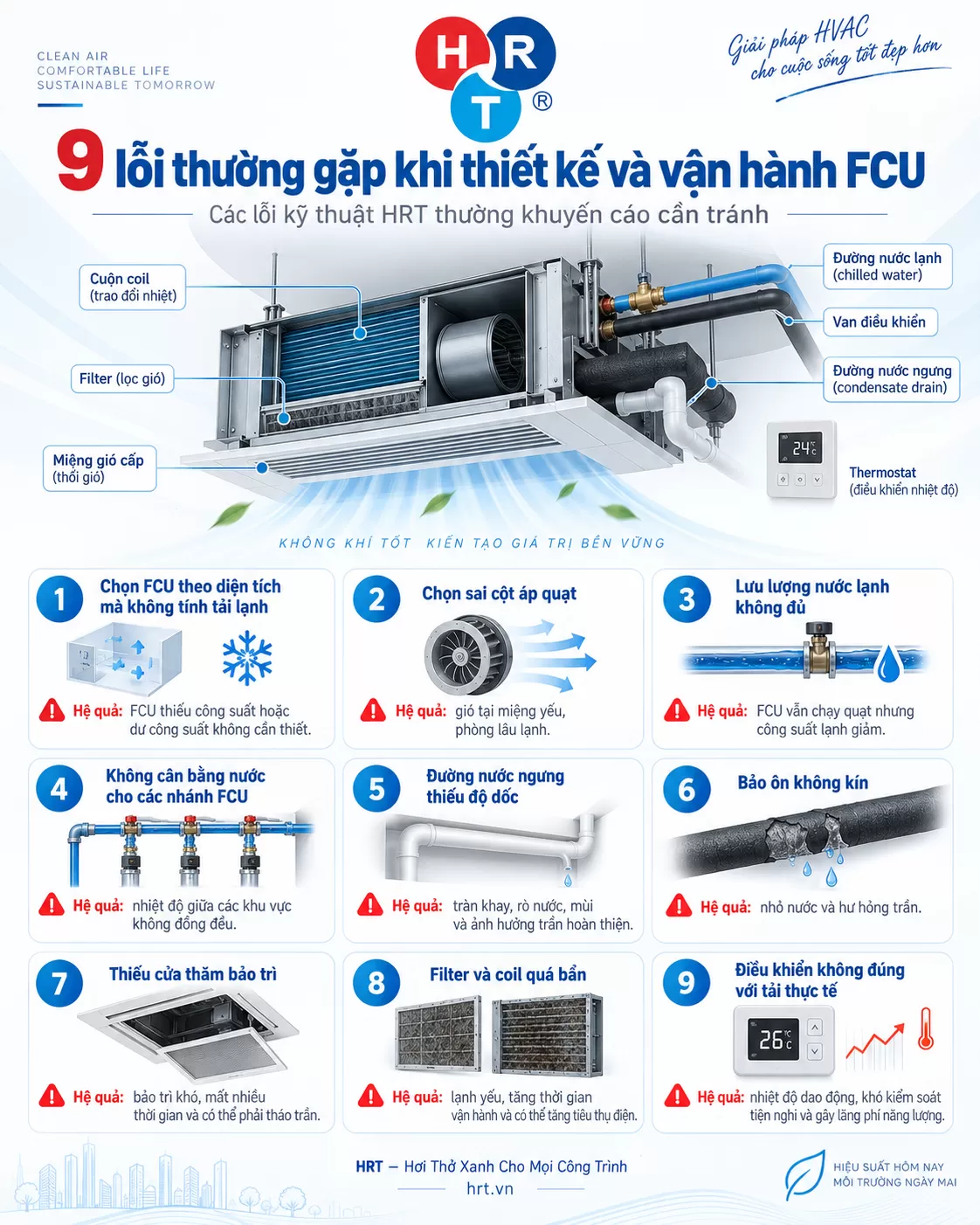

9 lỗi thường gặp khi thiết kế và vận hành FCU

1. Chọn FCU theo diện tích mà không tính tải lạnh

Hai phòng cùng diện tích có thể có tải lạnh rất khác nhau do hướng kính, số người và công năng.

Hệ quả: FCU thiếu công suất hoặc dư công suất không cần thiết.

2. Chọn sai cột áp quạt

Thiết bị đủ công suất lạnh nhưng ESP không đủ để thắng trở lực đường ống.

Hệ quả: gió tại miệng yếu, phòng lâu lạnh.

3. Lưu lượng nước lạnh không đủ

Nguyên nhân có thể liên quan đến cân bằng thủy lực, bơm, van hoặc đường ống.

Hệ quả: FCU vẫn chạy quạt nhưng công suất lạnh giảm.

4. Không cân bằng nước cho các nhánh FCU

FCU gần bơm có thể nhận quá nhiều nước trong khi các FCU cuối tuyến thiếu lưu lượng.

Hệ quả: nhiệt độ giữa các khu vực không đồng đều.

5. Đường nước ngưng thiếu độ dốc

Nước không thoát hết hoặc đọng lại trong đường ống.

Hệ quả: tràn khay, rò nước, mùi và ảnh hưởng trần hoàn thiện.

6. Bảo ôn không kín

Các vị trí hở bảo ôn trên đường nước lạnh, van hoặc phụ kiện có thể xảy ra đọng sương.

Hệ quả: nhỏ nước và hư hỏng trần.

7. Thiếu cửa thăm bảo trì

FCU được lắp kín phía trên trần nhưng không có không gian tháo lọc, quạt hoặc van.

Hệ quả: bảo trì khó, mất nhiều thời gian và có thể phải tháo trần.

8. Filter và coil quá bẩn

Bụi làm tăng trở lực phía không khí và giảm khả năng trao đổi nhiệt.

Hệ quả: lạnh yếu, tăng thời gian vận hành và có thể tăng tiêu thụ điện.

9. Điều khiển không đúng với tải thực tế

Van, thermostat hoặc tốc độ quạt hoạt động không hợp lý.

Hệ quả: nhiệt độ dao động, khó kiểm soát tiện nghi và gây lãng phí năng lượng.

Bảo trì FCU cần kiểm tra những gì?

Bảo trì FCU không nên chỉ dừng lại ở việc rửa lọc.

Một quy trình kiểm tra phù hợp nên bao gồm:

Phía không khí: kiểm tra filter, coil, quạt, động cơ, lưu lượng và tiếng ồn.

Phía nước lạnh: kiểm tra van, đầu nối, rò rỉ, nhiệt độ nước cấp – hồi và lưu lượng khi cần thiết.

Nước ngưng: kiểm tra khay nước, độ dốc và tình trạng thông thoáng đường thoát.

Điều khiển: kiểm tra thermostat, actuator, cảm biến và phản hồi đóng/mở van.

Sau bảo trì: kiểm tra lại nhiệt độ gió vào – ra, độ rung, tiếng ồn, nước ngưng và khả năng đạt nhiệt độ phòng.

Quan trọng hơn, nếu nhiều FCU cùng xuất hiện hiện tượng lạnh yếu, cần kiểm tra toàn hệ thống Chiller và mạng thủy lực thay vì xử lý riêng từng FCU.

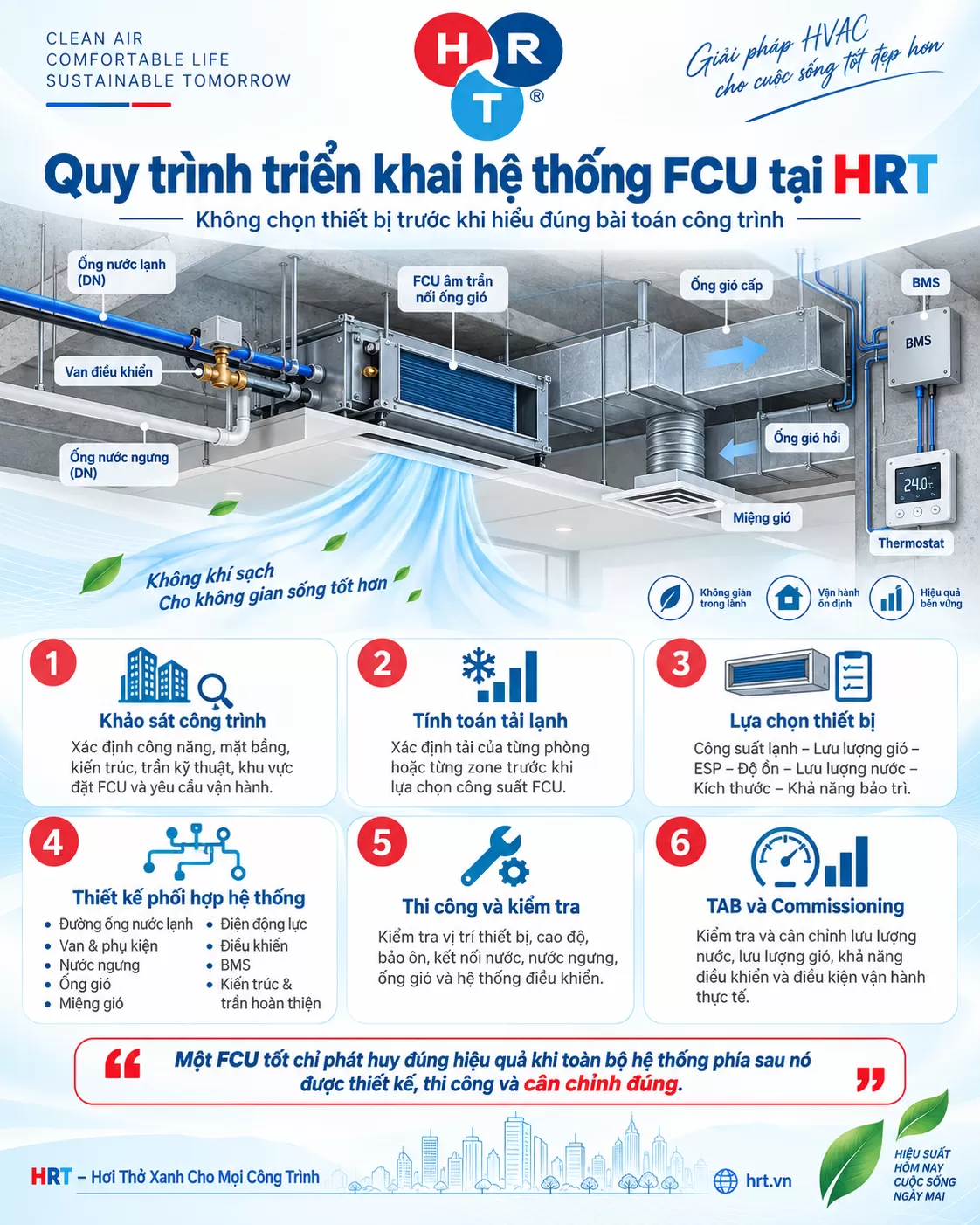

Quy trình triển khai hệ thống FCU tại HRT

HRT tiếp cận hệ thống FCU theo nguyên tắc:

Không chọn thiết bị trước khi hiểu đúng bài toán công trình.

Bước 1: Khảo sát công trình

Xác định công năng, mặt bằng, kiến trúc, trần kỹ thuật, khu vực đặt FCU và yêu cầu vận hành.

Bước 2: Tính toán tải lạnh

Xác định tải của từng phòng hoặc từng zone trước khi lựa chọn công suất FCU.

Bước 3: Lựa chọn thiết bị

Kiểm tra đồng thời:

công suất lạnh – lưu lượng gió – ESP – độ ồn – lưu lượng nước – kích thước – khả năng bảo trì.

Bước 4: Thiết kế phối hợp hệ thống

FCU cần được phối hợp với:

• Đường ống nước lạnh.

• Van và phụ kiện.

• Nước ngưng.

• Ống gió.

• Miệng gió.

• Điện động lực.

• Điều khiển.

• BMS khi có.

• Kiến trúc và trần hoàn thiện.

Bước 5: Thi công và kiểm tra

Kiểm tra vị trí thiết bị, cao độ, bảo ôn, kết nối nước, nước ngưng, ống gió và hệ thống điều khiển.

Bước 6: TAB và Commissioning

Sau khi hoàn thiện, hệ thống cần được kiểm tra và cân chỉnh để xác nhận lưu lượng nước, lưu lượng gió, khả năng điều khiển và điều kiện vận hành thực tế.

Một FCU tốt chỉ phát huy đúng hiệu quả khi toàn bộ hệ thống phía sau nó được thiết kế, thi công và cân chỉnh đúng.

HRT – Giải pháp FCU và điều hòa trung tâm

HRT cung cấp giải pháp HVAC theo chuỗi:

Khảo sát → Tư vấn → Thiết kế → Cung cấp → Thi công → TAB/Commissioning → Bảo trì → Tối ưu vận hành

Đối với hệ Chiller – FCU, HRT tập trung xử lý đồng bộ từ nguồn lạnh, mạng đường ống nước, FCU/AHU, thông gió, điều khiển đến điều kiện vận hành thực tế của công trình.

Mục tiêu không đơn thuần là “lắp được FCU”, mà là đảm bảo thiết bị hoạt động đúng trong toàn bộ hệ thống HVAC.

HRT – Hơi Thở Xanh Cho Mọi Công Trình

Hiểu Đúng – Rõ Ràng – Tận Tâm

Kết luận

Hiểu đúng FCU là gì không chỉ dừng ở việc biết đây là thiết bị gồm quạt và coil trao đổi nhiệt.

Trong một hệ thống điều hòa trung tâm, FCU là mắt xích cuối cùng đưa năng lượng lạnh đến từng khu vực sử dụng. Hiệu quả của thiết bị phụ thuộc đồng thời vào tải lạnh, nguồn nước lạnh, lưu lượng nước, lưu lượng gió, hệ thống điều khiển, chất lượng thi công và công tác cân chỉnh vận hành.

Vì vậy, khi thiết kế hoặc cải tạo hệ thống Chiller – FCU, cần xem FCU như một thành phần của toàn bộ hệ HVAC thay vì lựa chọn thiết bị riêng lẻ.

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.
