Hệ Thống Chiller Là Gì? Cấu Tạo, Nguyên Lý Và Ứng Dụng

Hệ thống Chiller là gì?

Hệ thống Chiller là hệ thống làm lạnh trung tâm sử dụng máy Chiller để tạo ra nước lạnh hoặc dung dịch tải lạnh, sau đó phân phối nguồn lạnh qua hệ thống đường ống đến AHU, FCU, PAU hoặc các coil trao đổi nhiệt phục vụ điều hòa không khí hoặc làm mát quy trình sản xuất.

Khác với điều hòa cục bộ hoặc VRV/VRF sử dụng môi chất lạnh đưa trực tiếp đến các dàn lạnh, hệ Chiller sử dụng nước lạnh làm môi chất trung gian để vận chuyển năng lượng lạnh.

Theo ASHRAE, hệ thống làm lạnh chất lỏng được sử dụng phổ biến nhất để tạo nước lạnh cho điều hòa không khí; ngoài ra còn được ứng dụng để làm lạnh dung dịch và các quá trình công nghiệp.

Có thể hình dung đơn giản:

Chiller → Nước lạnh → Bơm → AHU/FCU/PAU → Không gian cần điều hòa → Nước hồi về Chiller

Với những công trình quy mô lớn, Chiller thường được coi là một trong những giải pháp quan trọng để hình thành “lá phổi” HVAC trung tâm của tòa nhà hoặc nhà máy.

Một hệ thống Chiller hoàn chỉnh gồm những gì?

Không nên hiểu hệ thống Chiller chỉ là riêng chiếc máy Chiller.

Một hệ thống hoàn chỉnh có thể bao gồm:

Máy Chiller + hệ bơm + đường ống nước lạnh + AHU/FCU/PAU + van + cảm biến + hệ điều khiển + BMS + hệ thống điện + bảo ôn + thoát nước ngưng.

Nếu sử dụng Chiller giải nhiệt nước còn có:

Bơm nước giải nhiệt + đường ống nước giải nhiệt + tháp giải nhiệt + hệ xử lý nước.

Hiệu suất thực tế của hệ thống vì vậy không chỉ phụ thuộc vào COP hay hiệu suất danh định của Chiller. Thiết kế thủy lực, bơm, thiết bị đầu cuối, điều khiển và chiến lược vận hành đều ảnh hưởng đáng kể tới mức tiêu thụ năng lượng của toàn nhà máy nước lạnh. ASHRAE cũng xem Chiller, cooling tower, pumps và các thiết bị liên quan là những thành phần quan trọng của central chilled-water plant.

Cấu tạo của máy Chiller

Đối với Chiller sử dụng chu trình lạnh nén hơi, các bộ phận cốt lõi gồm máy nén, bình bay hơi, bình ngưng, thiết bị tiết lưu và hệ thống điều khiển.

Máy nén – Compressor

Máy nén tạo sự chênh lệch áp suất cần thiết để môi chất lạnh tuần hoàn trong chu trình.

Một số công nghệ máy nén thường gặp gồm:

Scroll.
Screw – trục vít.
Centrifugal – ly tâm.
Một số cấu hình máy nén khác tùy hãng và dải công suất.

Không nên lựa chọn loại máy nén chỉ dựa vào công suất cực đại. Cần xem xét đồng thời đặc tính tải từng phần, thời gian vận hành, độ ồn, khả năng bảo trì, hiệu suất và chi phí vòng đời.

Bình bay hơi – Evaporator

Bình bay hơi là nơi môi chất lạnh hấp thụ nhiệt từ nước.

Nước hồi từ AHU/FCU đi qua bình bay hơi, truyền nhiệt cho môi chất lạnh và được làm lạnh trước khi tiếp tục được bơm trở lại công trình.

Đây là quá trình hình thành vòng Chilled Water – CHW.

Bình ngưng – Condenser

Bình ngưng có nhiệm vụ thải lượng nhiệt mà Chiller đã lấy từ hệ thống nước lạnh, cộng với năng lượng đưa vào chu trình lạnh.

Cách thải nhiệt này tạo nên hai nhóm Chiller phổ biến:

Chiller giải nhiệt gió – thải nhiệt trực tiếp ra không khí.

Chiller giải nhiệt nước – truyền nhiệt sang vòng nước giải nhiệt rồi đưa nhiệt ra môi trường, thông thường thông qua cooling tower.

Van tiết lưu

Van tiết lưu làm giảm áp suất môi chất lạnh trước khi môi chất đi vào bình bay hơi.

Trong các hệ thống hiện đại, thiết bị tiết lưu và hệ điều khiển phối hợp để Chiller đáp ứng tải thay đổi trong quá trình vận hành.

Bộ điều khiển

Bộ điều khiển giám sát các thông số như:

Nhiệt độ nước vào/ra, áp suất, lưu lượng, trạng thái máy nén, tải Chiller, cảnh báo và nhiều thông số bảo vệ khác.

Với hệ thống lớn, Chiller plant có thể được kết nối với BMS – Building Management System để giám sát và tối ưu vận hành tổng thể.

Nguyên lý hoạt động của hệ thống Chiller

Hệ thống Chiller hoạt động dựa trên hai quá trình chính:

Tạo nước lạnh tại Chiller và phân phối nước lạnh đến tải sử dụng.

Vòng môi chất lạnh

Chu trình cơ bản có thể mô tả:

Máy nén → Bình ngưng → Van tiết lưu → Bình bay hơi → Máy nén

Tại bình bay hơi, môi chất lạnh hấp thụ nhiệt từ nước.

Sau đó môi chất được máy nén nén lên áp suất cao, đưa đến bình ngưng để thải nhiệt.

Sau khi qua thiết bị tiết lưu, áp suất và nhiệt độ môi chất giảm xuống trước khi trở lại bình bay hơi và bắt đầu chu trình mới.

Vòng nước lạnh CHW

Có thể hình dung:

Chiller → Bơm CHW → AHU/FCU/PAU → Đường nước hồi → Chiller

Nước lạnh được bơm đến coil của AHU hoặc FCU.

Không khí đi qua coil truyền nhiệt cho nước lạnh nên nhiệt độ không khí giảm xuống. Đồng thời, nếu nhiệt độ bề mặt coil thấp hơn điểm sương, hơi ẩm trong không khí có thể ngưng tụ, qua đó hỗ trợ quá trình làm lạnh và khử ẩm.

Nước sau khi nhận nhiệt sẽ quay trở lại Chiller.

Vòng nước giải nhiệt

Đối với Water-Cooled Chiller, còn có vòng:

Condenser → Bơm nước giải nhiệt → Cooling Tower → Condenser

Nước giải nhiệt nhận nhiệt tại bình ngưng rồi đưa lượng nhiệt này tới tháp giải nhiệt để thải ra môi trường.

Nhiệt độ nước lạnh của Chiller bao nhiêu?

Không nên áp dụng một bộ nhiệt độ cố định cho mọi hệ thống Chiller.

Trong một ví dụ điển hình được ASHRAE trình bày, nước lạnh vào Chiller khoảng 12°C và ra khoảng 7°C, trong khi nước giải nhiệt có thể vào condenser khoảng 30°C và ra khoảng 35°C. Đây là ví dụ thiết kế chứ không phải thông số bắt buộc cho mọi công trình.

Nhiệt độ nước thực tế phải được xác định theo:

Tải lạnh, loại AHU/FCU, yêu cầu nhiệt độ – độ ẩm, công nghệ sản xuất, Chiller được lựa chọn, lưu lượng nước và chiến lược tiết kiệm năng lượng.

ΔT trong hệ thống Chiller là gì?

ΔT – chênh lệch nhiệt độ nước cấp và nước hồi là một thông số rất quan trọng của hệ nước lạnh.

Có thể biểu diễn:

ΔT = T nước hồi – T nước cấp

Về nguyên lý nhiệt:

Q = ṁ × Cp × ΔT

Trong đó:

Q: công suất trao đổi nhiệt
ṁ: lưu lượng khối lượng nước
Cp: nhiệt dung riêng của nước
ΔT: chênh lệch nhiệt độ nước

Với cùng một tải lạnh, ΔT thiết kế lớn hơn có thể giúp giảm lưu lượng nước yêu cầu, từ đó có khả năng giảm kích thước đường ống và một số thiết bị thủy lực. ASHRAE cũng lưu ý rằng hệ thống sử dụng chênh lệch nhiệt độ nước lớn hơn có thể yêu cầu lưu lượng thấp hơn.

Tuy nhiên, không nên tự ý tăng ΔT. Chiller, coil AHU/FCU, van, bơm và toàn bộ hệ thống phải được thiết kế đồng bộ.

Chiller giải nhiệt gió và Chiller giải nhiệt nước

Đây là hai cấu hình phổ biến nhất.

Tiêu chí	Chiller giải nhiệt gió	Chiller giải nhiệt nước
Thải nhiệt	Không khí	Vòng nước giải nhiệt
Cooling Tower	Không	Thường có
Bơm giải nhiệt	Không	Có
Hạ tầng nước	Đơn giản hơn	Phức tạp hơn
Không gian	Thường cần khu vực ngoài trời thông thoáng	Cần phòng máy và khu vực tháp giải nhiệt
Bảo trì	Hệ phụ trợ đơn giản hơn	Cần quản lý thêm cooling tower và chất lượng nước
Ứng dụng	Công trình vừa và nhiều ứng dụng đặc thù	Công trình tải lớn, hệ thống vận hành tập trung

Không nên kết luận loại nào “tốt hơn” trong mọi trường hợp.

Phương án đúng phải dựa trên tải lạnh, số giờ vận hành, khí hậu, không gian, nguồn nước, tiếng ồn, đầu tư ban đầu, điện năng, bảo trì và tổng chi phí vòng đời.

Hệ thống bơm nước lạnh trong Chiller

Hệ bơm là một phần rất quan trọng nhưng thường bị đánh giá thấp.

ASHRAE phân tích nhiều cấu hình phân phối nước lạnh, bao gồm hệ lưu lượng không đổi, lưu lượng biến đổi, primary/secondary và variable primary flow.

Primary – Secondary

Hệ thống có thể bố trí vòng sơ cấp đi qua Chiller và vòng thứ cấp cấp nước đến tải.

Cấu hình này từng được sử dụng rộng rãi trong nhiều Chiller plant lớn.

Variable Primary Flow

Một hệ bơm biến lưu lượng có thể đưa nước qua cả Chiller và mạng phân phối.

Biến tần và van điều khiển được phối hợp để thay đổi lưu lượng theo tải, nhưng phải đảm bảo lưu lượng tối thiểu qua Chiller và điều kiện vận hành mà nhà sản xuất quy định.

Do đó, tối ưu bơm không đơn giản chỉ là lắp biến tần.

AHU và FCU đóng vai trò gì trong hệ Chiller?

Chiller tạo ra nước lạnh, nhưng AHU và FCU mới là các thiết bị trực tiếp trao đổi nhiệt với không khí tại khu vực sử dụng.

AHU – Air Handling Unit

AHU thường được sử dụng khi cần xử lý lưu lượng không khí lớn và có thể tích hợp:

Lọc không khí, làm lạnh, khử ẩm, gió tươi, hồi gió và các cấp lọc đặc biệt tùy yêu cầu công trình.

AHU đặc biệt quan trọng trong:

Trung tâm thương mại, khách sạn, bệnh viện, nhà máy, phòng sạch và các công trình cần xử lý không khí tập trung.

FCU – Fan Coil Unit

FCU có quy mô nhỏ hơn và thường phục vụ từng phòng hoặc từng zone.

Các FCU giấu trần có thể kết nối với đường ống nước lạnh, đường nước ngưng và hệ thống ống gió/miệng gió để phục vụ không gian sử dụng.

Hệ thống Chiller được ứng dụng ở đâu?

Tòa nhà văn phòng

Các tòa nhà lớn có nhiều tầng và tải lạnh tập trung có thể sử dụng Chiller kết hợp AHU/FCU.

Hệ thống có thể được phân vùng theo tầng, khu chức năng hoặc thời gian sử dụng.

Trung tâm thương mại

TTTM có tải lạnh lớn, lượng người biến động và nhiều khu vực có công năng khác nhau.

Chiller có thể kết hợp AHU, FCU, PAU, hệ thống gió tươi, hút thải và BMS để quản lý toàn bộ HVAC.

Khách sạn và resort

Các khu vực như sảnh, nhà hàng, phòng hội nghị và phòng nghỉ có thể sử dụng hệ thống Chiller tùy quy mô và mô hình vận hành.

Trong một số dự án, Chiller và VRV/VRF cũng có thể được kết hợp thay vì sử dụng duy nhất một công nghệ cho toàn bộ công trình.

Bệnh viện

Chiller có thể cung cấp nước lạnh cho hệ thống AHU/FCU phục vụ nhiều khu chức năng.

Tuy nhiên, thiết kế bệnh viện còn liên quan đến các yêu cầu chuyên biệt về thông gió, lọc, chênh áp, độ ẩm và kiểm soát nhiễm khuẩn nên phải thiết kế theo tiêu chuẩn áp dụng cho từng khu vực.

Nhà máy và khu công nghiệp

Đây là nhóm ứng dụng rất quan trọng của Chiller.

Ngoài điều hòa tiện nghi, nước lạnh có thể phục vụ:

Làm mát máy móc – dây chuyền – khu sản xuất – khu công nghệ – khu vực yêu cầu kiểm soát nhiệt độ hoặc các quá trình công nghiệp.

Trung tâm dữ liệu và công trình kỹ thuật

Một số trung tâm dữ liệu và cơ sở hạ tầng kỹ thuật có tải nhiệt lớn, liên tục cũng có thể sử dụng hệ thống nước lạnh trong giải pháp làm mát tổng thể.

Ưu điểm của hệ thống Chiller

Với thiết kế phù hợp, Chiller có nhiều lợi thế đối với công trình quy mô lớn.

Hệ thống có thể phục vụ tải lạnh lớn, kết nối nhiều AHU/FCU, dễ tổ chức thành Chiller plant nhiều máy và có thể kết hợp hệ điều khiển trung tâm.

Cấu hình nhiều Chiller còn cho phép phân chia công suất và tổ chức trình tự chạy máy theo tải.

Một ưu điểm quan trọng khác là khả năng kết hợp tốt với AHU/PAU trong các công trình yêu cầu xử lý không khí, gió tươi và độ ẩm.

Tuy nhiên, hiệu quả năng lượng cuối cùng phụ thuộc vào toàn bộ hệ thống, chứ không chỉ Chiller.

Hạn chế cần tính trước khi đầu tư Chiller

Hệ thống Chiller thường yêu cầu mức độ thiết kế và vận hành cao hơn các hệ HVAC nhỏ.

Đối với Water-Cooled Chiller, chủ đầu tư còn phải bố trí:

Phòng máy, bơm, cooling tower, đường nước giải nhiệt và hệ thống xử lý nước.

Công tác vận hành cũng đòi hỏi kiểm soát:

Lưu lượng, ΔT, chất lượng nước, cáu cặn, ăn mòn, hiệu suất trao đổi nhiệt, bơm, cooling tower và hệ điều khiển.

Vì vậy, giá máy Chiller không thể đại diện cho tổng chi phí của hệ thống.

Chiller và VRV/VRF khác nhau như thế nào?

Điểm khác biệt nền tảng nằm ở cách truyền tải năng lượng lạnh.

Chiller: môi chất lạnh chủ yếu hoạt động trong Chiller; nước lạnh được phân phối đến AHU/FCU.

VRV/VRF: môi chất lạnh được đưa trực tiếp từ dàn nóng đến các dàn lạnh.

VRV/VRF thường có lợi thế đối với công trình cần phân vùng độc lập và điều khiển linh hoạt theo từng không gian.

Chiller thường được xem xét nhiều hơn khi công trình có tải lớn, nhiều AHU/FCU, yêu cầu xử lý không khí tập trung hoặc cần nước lạnh cho công nghệ.

Không có giải pháp nào phù hợp cho mọi công trình.

Khi nào nên lựa chọn hệ thống Chiller?

Trước khi quyết định sử dụng Chiller, HRT khuyến nghị đánh giá tối thiểu các nhóm dữ liệu:

Tải lạnh thực tế → thời gian vận hành → đặc điểm tải từng phần → yêu cầu nhiệt độ/độ ẩm → gió tươi → không gian kỹ thuật → nguồn điện → nguồn nước → tiếng ồn → bảo trì → khả năng mở rộng → chi phí vòng đời.

Không nên chọn công suất Chiller chỉ dựa trên diện tích sàn.

Tải lạnh còn phụ thuộc vào:

Kết cấu bao che, hướng nắng, kính, số người, thiết bị điện, chiếu sáng, gió tươi, công năng, giờ sử dụng và tải công nghệ của công trình.

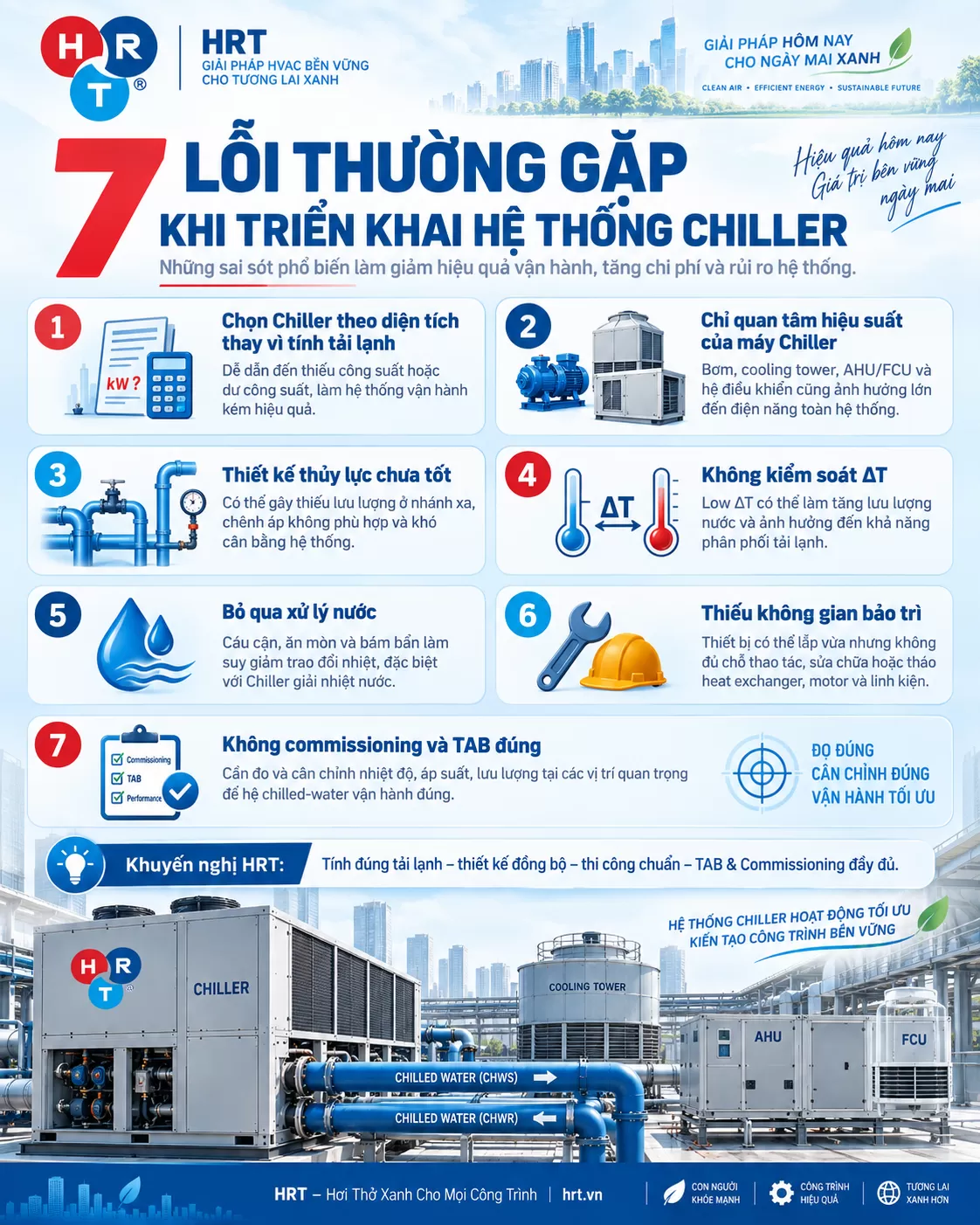

7 lỗi thường gặp khi triển khai hệ thống Chiller

hệ thống Chiller

1. Chọn Chiller theo diện tích thay vì tính tải lạnh

Có thể dẫn đến thiếu công suất hoặc dư công suất.

2. Chỉ quan tâm hiệu suất của máy Chiller

Trong khi bơm, cooling tower, AHU/FCU và điều khiển cũng tiêu thụ năng lượng.

3. Thiết kế thủy lực chưa tốt

Có thể gây thiếu lưu lượng tại các nhánh xa, chênh áp không phù hợp và khó cân bằng hệ thống.

4. Không kiểm soát ΔT

Low ΔT có thể làm lưu lượng hệ thống tăng và ảnh hưởng tới năng lực phân phối tải.

5. Bỏ qua xử lý nước

Đặc biệt nguy hiểm đối với Chiller giải nhiệt nước vì cáu cặn, ăn mòn và bám bẩn làm suy giảm trao đổi nhiệt.

6. Thiếu không gian bảo trì

Thiết bị vẫn có thể lắp vừa nhưng khi sửa chữa lại không đủ khoảng trống thao tác hoặc tháo heat exchanger, motor và linh kiện.

7. Không commissioning và TAB đúng

ASHRAE nhấn mạnh việc đo nhiệt độ, áp suất và lưu lượng tại các vị trí quan trọng của hệ chilled-water là cần thiết cho công tác testing, adjusting and balancing.

Một hệ thống Chiller hiệu quả không được quyết định bởi riêng một thiết bị.

Hiệu quả phải đến từ thiết kế đúng, lựa chọn đúng, thi công đúng, cân chỉnh đúng và vận h

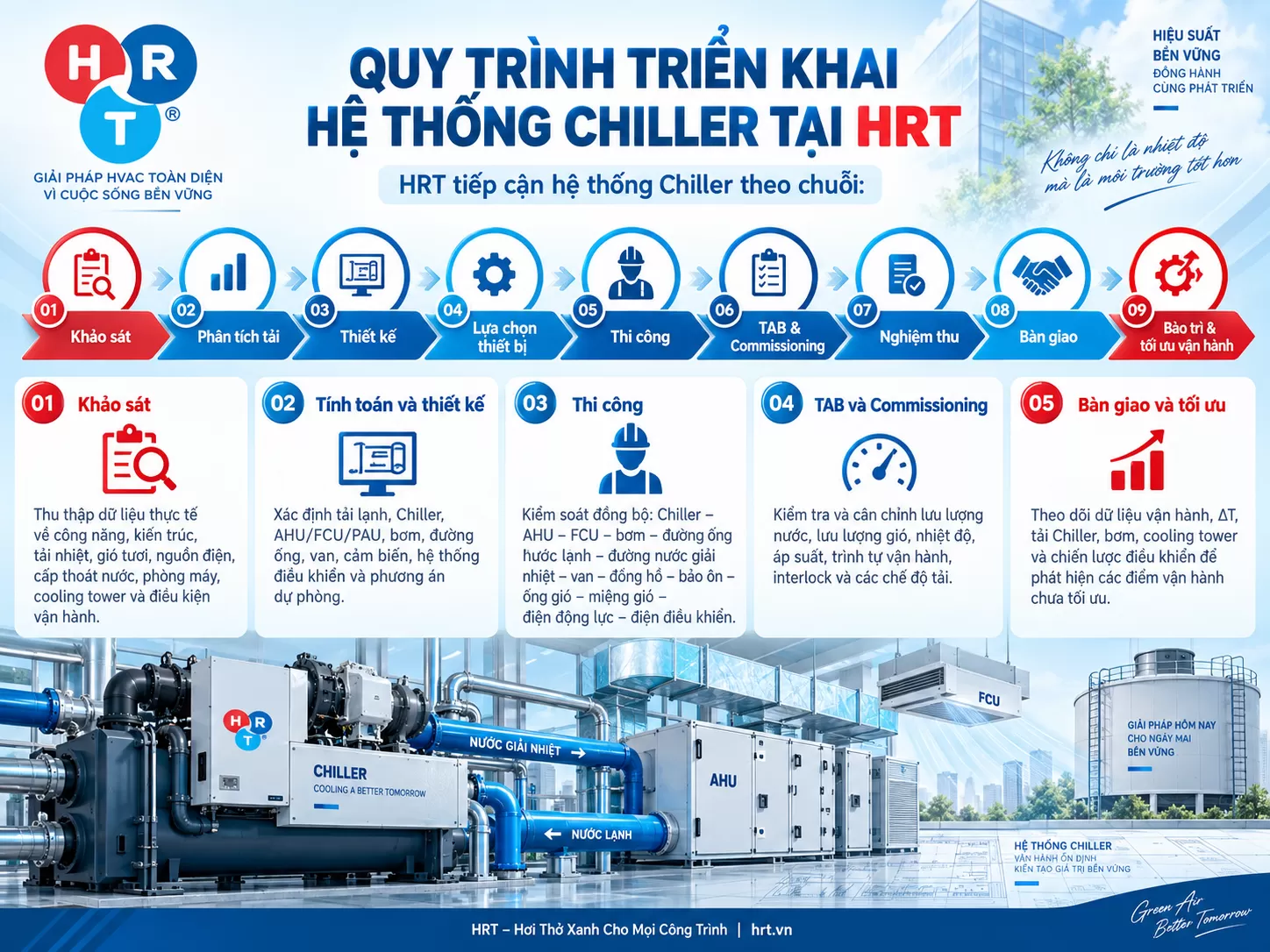

Quy trình triển khai hệ thống Chiller tại HRT

hệ thống Chiller

HRT tiếp cận hệ thống Chiller theo chuỗi:

Khảo sát → Phân tích tải → Thiết kế → Lựa chọn thiết bị → Thi công → TAB & Commissioning → Nghiệm thu → Bàn giao → Bảo trì & tối ưu vận hành.

Khảo sát

Thu thập dữ liệu thực tế về công năng, kiến trúc, tải nhiệt, gió tươi, nguồn điện, cấp thoát nước, phòng máy, cooling tower và điều kiện vận hành.

Tính toán và thiết kế

Xác định tải lạnh, Chiller, AHU/FCU/PAU, bơm, đường ống, van, cảm biến, hệ thống điều khiển và phương án dự phòng.

Thi công

Kiểm soát đồng bộ:

Chiller – AHU – FCU – bơm – đường ống nước lạnh – đường nước giải nhiệt – van – đồng hồ – bảo ôn – ống gió – miệng gió – điện động lực – điện điều khiển.

TAB và Commissioning

Kiểm tra và cân chỉnh lưu lượng nước, lưu lượng gió, nhiệt độ, áp suất, trình tự vận hành, interlock và các chế độ tải.

Bàn giao và tối ưu

Theo dõi dữ liệu vận hành, ΔT, tải Chiller, bơm, cooling tower và chiến lược điều khiển để phát hiện các điểm vận hành chưa tối ưu.

HRT – Tổng thầu HVAC và hệ thống Chiller

ành đúng.

HRT cung cấp giải pháp HVAC theo chuỗi:

Tư vấn → Thiết kế → Cung cấp → Thi công → Nghiệm thu → Bảo trì → Tối ưu – cải tạo.

Các hệ thống HRT triển khai gồm:

Water Chiller – AHU – FCU – PAU – VRV/VRF – Packaged/Rooftop – HRV/ERV – BMS – hệ thống gió tươi – hút thải – đường ống nước – ống gió – miệng gió và điều khiển.

Phương châm của HRT:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.

Kết luận

Hệ thống Chiller là một trong những giải pháp làm lạnh trung tâm quan trọng cho tòa nhà và công nghiệp. Chiller tạo nước lạnh, hệ bơm vận chuyển nước đến AHU/FCU/PAU và các thiết bị trao đổi nhiệt để điều hòa không khí hoặc làm mát quy trình.

Tuy nhiên, Chiller không phải chỉ là lựa chọn một chiếc máy có đủ công suất.

Một hệ thống hiệu quả phải đồng bộ từ:

Tải lạnh → Chiller → bơm → đường ống → AHU/FCU → gió tươi → điều khiển → TAB → Commissioning → vận hành – bảo trì.

Đó cũng là lý do HRT định hướng mỗi dự án phải được khảo sát và tính toán theo điều kiện thực tế thay vì lựa chọn thiết bị chỉ dựa trên diện tích hoặc công suất danh định.
