Kinh nghiệm lắp đặt hệ thống VRV từ thực tế công trình cho thấy chất lượng hệ thống không chỉ phụ thuộc vào thiết bị mà còn nằm ở toàn bộ quá trình khảo sát, thiết kế, Shop Drawing, thi công, kiểm tra và commissioning. Chỉ một sai sót nhỏ ở đường ống đồng, bảo ôn, nước ngưng hoặc dây truyền thông cũng có thể ảnh hưởng đến hiệu suất và độ ổn định của hệ thống sau khi bàn giao.
Trong bài viết này, HRT tổng hợp những kinh nghiệm lắp đặt hệ thống VRV quan trọng từ thực tế thi công, giúp chủ đầu tư, kỹ sư MEP và đơn vị thi công hạn chế lỗi, giảm phát sinh và nâng cao chất lượng vận hành công trình.
1. Đừng bắt đầu lắp VRV khi chưa khảo sát đủ điều kiện công trình
Một trong những nguyên nhân dẫn đến phát sinh nhiều nhất trên công trường là triển khai thiết kế khi dữ liệu khảo sát chưa đầy đủ.
Không nên lựa chọn công suất điều hòa chỉ dựa vào diện tích sàn.
Cần xem xét đồng thời:
- Công năng từng phòng.
- Diện tích và chiều cao không gian.
- Hướng nắng.
- Diện tích kính.
- Vật liệu bao che.
- Số lượng người.
- Thiết bị sinh nhiệt.
- Hệ thống chiếu sáng.
- Lượng gió tươi.
- Thời gian sử dụng.
- Yêu cầu điều khiển độc lập.
- Cao độ trần kỹ thuật.
- Không gian dành cho bảo trì.
Ví dụ, cùng diện tích 40 m² nhưng phòng họp 20 người và phòng làm việc 5 người sẽ có tải lạnh hoàn toàn khác nhau.
Đặc biệt kiểm tra vị trí dàn nóng
Dàn nóng VRV cần có điều kiện trao đổi nhiệt tốt.
Không nên bố trí dàn nóng chỉ vì vị trí đó “kín”, “đẹp” hoặc dễ giấu thiết bị.
Phải kiểm tra:
Khoảng thoáng hút – thổi gió → Khả năng hồi gió nóng → Tiếng ồn → Rung → Thoát nước → Bệ máy → Lối bảo trì → Khả năng vận chuyển và thay thế thiết bị.
Một vị trí dàn nóng không phù hợp có thể khiến hệ thống hoạt động ở điều kiện bất lợi dù thiết bị được lựa chọn đúng công suất.

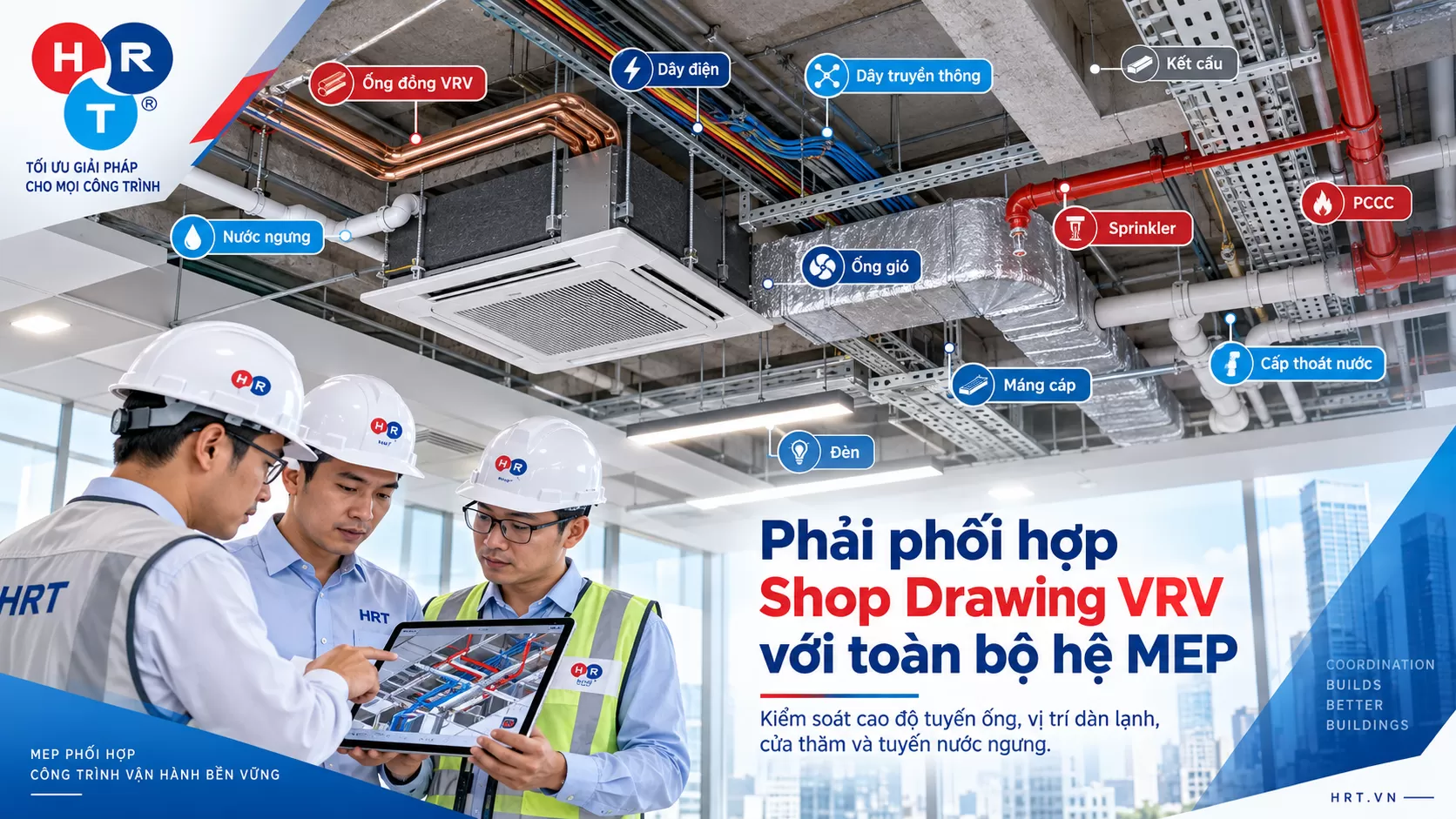

2. Phải phối hợp Shop Drawing VRV với toàn bộ hệ MEP
VRV không phải một hệ thống hoạt động độc lập trên trần.
Trong cùng một khoảng trần có thể đồng thời tồn tại:
Ống đồng VRV + nước ngưng + dây điện + dây truyền thông + ống gió + sprinkler + PCCC + máng cáp + cấp thoát nước + đèn + kết cấu.
Nếu không phối hợp ngay từ Shop Drawing, công trường rất dễ rơi vào tình trạng:
Thi công trước → va chạm → tháo ra → đổi tuyến → thi công lại.
Điều này không chỉ làm tăng chi phí mà còn có thể khiến chiều dài đường ống và vị trí bộ chia môi chất thay đổi so với thiết kế ban đầu.
Kinh nghiệm của HRT là phải kiểm soát đồng thời:
Cao độ tuyến ống
Ưu tiên xác định cao độ của những hệ thống khó thay đổi trước.
Vị trí dàn lạnh
Phải kết hợp cả kỹ thuật, thẩm mỹ và khả năng bảo trì.
Cửa thăm
Dàn lạnh giấu trần, bơm nước ngưng, hộp điện và những vị trí cần bảo trì phải có phương án tiếp cận.
Tuyến nước ngưng
Không để đến khi lắp dàn lạnh xong mới tìm đường thoát nước.
3. Tuyến ống đồng phải kiểm soát từ bản vẽ đến thực tế công trường
Đường ống môi chất là một trong những hạng mục quan trọng nhất của hệ thống VRV.
Cần kiểm soát:
Đường kính ống → Tổng chiều dài → Chiều dài nhánh → Chênh cao → Bộ chia môi chất → Lượng môi chất bổ sung.
Các giới hạn cụ thể phải tuân thủ tài liệu kỹ thuật của từng hãng và từng model.
Một sai lầm thường gặp là:
Thiết kế một tuyến – thi công một tuyến khác – nhưng không cập nhật lại tính toán.
Khi tuyến ống thực tế thay đổi, cần kiểm tra lại những yếu tố liên quan, đặc biệt là tổng chiều dài đường ống và lượng môi chất bổ sung.
Đầu ống phải luôn được bịt kín
Trong quá trình thi công, đầu ống đồng chưa kết nối cần được bịt kín để hạn chế:
- Bụi.
- Nước.
- Hơi ẩm.
- Mạt kim loại.
- Tạp chất.
Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ sạch của hệ thống lạnh.
4. Hàn ống đồng VRV nên có thổi nitơ
Đây là một trong những điểm HRT đặc biệt lưu ý khi kiểm soát thi công.
Khi hàn đường ống môi chất, cần áp dụng biện pháp kỹ thuật phù hợp để hạn chế hình thành lớp ôxy hóa phía trong đường ống.
Tài liệu lắp đặt của Daikin hướng dẫn thổi nitơ trong quá trình hàn, với áp suất nitơ thấp thông qua van giảm áp; một số tài liệu nêu mức tham chiếu khoảng 20 kPa (0,02 MPa). Lớp ôxy hóa hình thành trong ống khi hàn không đúng kỹ thuật có thể ảnh hưởng bất lợi đến van và máy nén.
Lưu ý: thông số thi công cuối cùng phải tuân theo installation manual của đúng model thiết bị sử dụng tại dự án.
Kiểm tra thêm tại vị trí hàn
- Không để cháy bảo ôn.
- Không để mối hàn rỗ.
- Không làm biến dạng ống.
- Không để mạt hoặc tạp chất lọt vào ống.
- Kiểm tra trước khi bọc kín và đóng trần.
5. Bộ chia gas Refnet/Y-Branch không phải phụ kiện muốn đặt đâu cũng được
Trong hệ VRV nhiều dàn lạnh, bộ chia môi chất có ảnh hưởng trực tiếp đến quá trình phân phối môi chất giữa các nhánh.
Do đó cần kiểm soát:
- Đúng chủng loại.
- Đúng kích thước.
- Đúng chiều.
- Đúng vị trí.
- Đúng yêu cầu khoảng cách.
- Có đủ không gian bảo ôn.
- Hạn chế tác động cơ học lên mối nối.
Không nên tự ý thay đổi Refnet/Y-Branch hoặc chế tạo giải pháp chia nhánh không được nhà sản xuất cho phép.
Mỗi hãng và mỗi dòng máy có quy định riêng, vì vậy phải đối chiếu tài liệu kỹ thuật của thiết bị.
6. Bảo ôn không kín có thể khiến chủ đầu tư tưởng dàn lạnh bị chảy nước
Không phải mọi vết nước trên trần đều xuất phát từ máng nước ngưng của dàn lạnh.
Một nguyên nhân rất thường gặp là đọng sương tại bảo ôn đường ống.
Các vị trí dễ xảy ra gồm:
- Mối nối bảo ôn.
- Refnet/Y-Branch.
- Điểm xuyên tường.
- Vị trí gần dàn lạnh.
- Van và phụ kiện.
- Khu vực bảo ôn bị ép.
- Vị trí bị rách do các đội thi công khác tác động.
Tài liệu Daikin cũng yêu cầu đường ống môi chất phải được bảo ôn sau quá trình kiểm tra rò rỉ và hút chân không, đồng thời cần xem xét tăng cường bảo ôn theo điều kiện môi trường để hạn chế ngưng tụ.
Kinh nghiệm quan trọng
Không nên đóng trần khi chưa kiểm tra toàn bộ bảo ôn.
Sau khi trần đã hoàn thiện, việc tìm một điểm hở bảo ôn nhỏ có thể tốn nhiều thời gian và làm ảnh hưởng đến kiến trúc nội thất.
7. Đường nước ngưng phải thử nước trước khi đóng trần
Nước ngưng là một hạng mục đơn giản về cấu tạo nhưng lại nằm trong nhóm gây nhiều sự cố nhất sau bàn giao.
Các lỗi thường gặp:
- Thiếu độ dốc.
- Đi ngược dốc.
- Võng đường ống.
- Tắc đường ống.
- Mối nối rò.
- Bơm nước ngưng hoạt động không ổn định.
- Chiều cao nâng vượt giới hạn cho phép.
- Đấu vào hệ thống thoát nước có nguy cơ hồi mùi.
Vì vậy, sau khi hoàn thành tuyến nước ngưng cần thử nước thực tế trước khi đóng trần.
Đừng chỉ nhìn bằng mắt rồi kết luận đường ống “có vẻ dốc”.
Nước phải được thử để xác nhận:
Thoát nhanh → Không tồn đọng → Không rò → Không trào ngược → Bơm hoạt động ổn định.
Đây là một bước nhỏ nhưng có thể tránh được việc phải tháo trần sau khi công trình đưa vào sử dụng.
8. Thử kín và hút chân không không nên làm theo cảm tính
Sau khi hoàn thiện đường ống môi chất, phải thực hiện quy trình kiểm tra phù hợp trước khi vận hành.
Thông thường sẽ bao gồm:
Thử kín → Theo dõi áp suất → Xử lý rò nếu có → Hút chân không → Kiểm tra giữ chân không → Nạp môi chất theo yêu cầu.
Không nên sử dụng một con số áp suất thử chung cho tất cả hệ VRV.
Áp suất thử phải căn cứ vào loại môi chất, model thiết bị và hướng dẫn của nhà sản xuất.
Trong một số tài liệu VRV của Daikin, quá trình hút chân không được hướng dẫn tới khoảng −100,7 kPa, tương đương 5 Torr tuyệt đối, sau đó kiểm tra khả năng duy trì chân không. Đây là thông số tham khảo từ tài liệu thiết bị cụ thể, không phải giá trị thay thế manual của model đang thi công.
Vì sao hút chân không quan trọng?
Mục tiêu không chỉ là “hút hết không khí”.
Quá trình này còn nhằm hạn chế:
- Không khí còn tồn tại trong hệ thống.
- Hơi ẩm trong đường ống.
- Điều kiện bất lợi cho dầu lạnh và môi chất.
- Rủi ro ảnh hưởng tới vận hành lâu dài.
9. Lượng gas bổ sung phải tính theo đường ống thực tế
Đây là điểm dễ xảy ra sai khác giữa thiết kế và công trường.
Hệ thống VRV thường có lượng môi chất nạp sẵn trong thiết bị cho một điều kiện nhất định. Khi hệ thống đường ống thực tế vượt cấu hình tương ứng, có thể cần bổ sung môi chất theo hướng dẫn của nhà sản xuất.
Không nên nạp gas theo kiểu:
“Thấy chưa lạnh thì nạp thêm.”
Lượng môi chất bổ sung phải được xác định từ:
- Model thiết bị.
- Loại môi chất.
- Đường kính từng đoạn.
- Chiều dài tuyến ống thực tế.
- Công thức hoặc phần mềm của nhà sản xuất.
Đây cũng là lý do bản vẽ hoàn công phải phản ánh đúng tuyến ống đã thi công.
10. Điện nguồn và truyền thông VRV phải được kiểm soát riêng
Hệ thống VRV hiện đại phụ thuộc rất lớn vào hệ điều khiển và truyền thông giữa:
Dàn nóng ↔ Dàn lạnh ↔ Bộ điều khiển ↔ Hệ thống quản lý trung tâm/BMS nếu có.
Một hệ thống đường ống thi công rất tốt vẫn có thể không chạy nếu dây truyền thông đấu sai.
Cần kiểm tra:
- Nguồn cấp.
- CB và thiết bị bảo vệ.
- Tiếp địa.
- Tiết diện dây.
- Terminal.
- Phân tuyến dây nguồn và truyền thông.
- Địa chỉ thiết bị.
- Sơ đồ kết nối.
- Khả năng nhận diện toàn bộ dàn lạnh.
Không nên xử lý dây điện VRV giống hệ thống điện dân dụng thông thường.
11. Đừng đóng trần chỉ vì “đội trần đang chờ”
Đây là một kinh nghiệm rất thực tế tại công trường.
Áp lực tiến độ thường khiến các đội muốn đóng trần càng nhanh càng tốt.
Tuy nhiên, trước khi đồng ý đóng trần khu vực có hệ thống VRV, HRT khuyến nghị phải kiểm tra ít nhất:
Ống đồng → Mối hàn → Refnet → Bảo ôn → Nước ngưng → Điện → Truyền thông → Cửa thăm → Không gian bảo trì.
Một lần kiểm tra trước khi đóng trần có thể tiết kiệm rất nhiều thời gian sửa chữa sau này.
12. Bật máy thấy lạnh chưa phải là nghiệm thu hoàn chỉnh
Một sai lầm phổ biến là bật hệ thống khoảng 15–30 phút, thấy phòng lạnh rồi kết luận:
“Máy chạy tốt.”
Đây mới chỉ là một phần rất nhỏ của commissioning.
Nghiệm thu cần xem xét đồng thời:
- Toàn bộ dàn nóng.
- Toàn bộ dàn lạnh.
- Mã lỗi.
- Truyền thông.
- Nhiệt độ.
- Nước ngưng.
- Tiếng ồn.
- Rung.
- Đường ống.
- Bảo ôn.
- Thông số vận hành cần thiết.
- Điều khiển trung tâm nếu có.
- Hồ sơ hoàn công.
Bài viết hiện tại của HRT cũng nhấn mạnh việc chỉ thấy hệ thống chạy lạnh trong ngày bàn giao chưa đủ để kết luận chất lượng thi công; nhiều lỗi chỉ bộc lộ trong điều kiện vận hành thực tế.
Checklist kiểm soát chất lượng lắp đặt VRV tại công trình
Trước khi bàn giao, có thể kiểm soát nhanh theo checklist:
01. Khảo sát
✓ Đủ dữ liệu tải lạnh
✓ Kiểm tra trần kỹ thuật
✓ Kiểm tra vị trí dàn nóng
✓ Kiểm tra vị trí bảo trì
02. Thiết kế
✓ Công suất phù hợp
✓ Kiểm tra tỷ lệ kết nối
✓ Kiểm tra chiều dài đường ống
✓ Kiểm tra chênh cao
✓ Kiểm tra Refnet/Y-Branch
03. Thi công ống đồng
✓ Đúng kích thước
✓ Đầu ống được bịt kín
✓ Hàn đúng kỹ thuật
✓ Kiểm soát nitơ khi hàn theo yêu cầu
✓ Không móp ống
04. Bảo ôn
✓ Không hở
✓ Không rách
✓ Không bị ép
✓ Xử lý kín Refnet và mối nối
05. Nước ngưng
✓ Đúng độ dốc
✓ Không võng
✓ Đã thử nước
✓ Bơm nước ngưng hoạt động bình thường
06. Điện – truyền thông
✓ Nguồn điện đúng
✓ Tiếp địa
✓ Đấu đúng terminal
✓ Hệ thống nhận đủ thiết bị
07. Commissioning
✓ Kiểm tra kín
✓ Hút chân không
✓ Tính lượng môi chất bổ sung
✓ Chạy thử
✓ Kiểm tra mã lỗi
✓ Kiểm tra nước ngưng
08. Bàn giao
✓ As-built
✓ Sơ đồ hệ thống
✓ Biên bản nghiệm thu
✓ Hướng dẫn vận hành
✓ Kế hoạch bảo trì

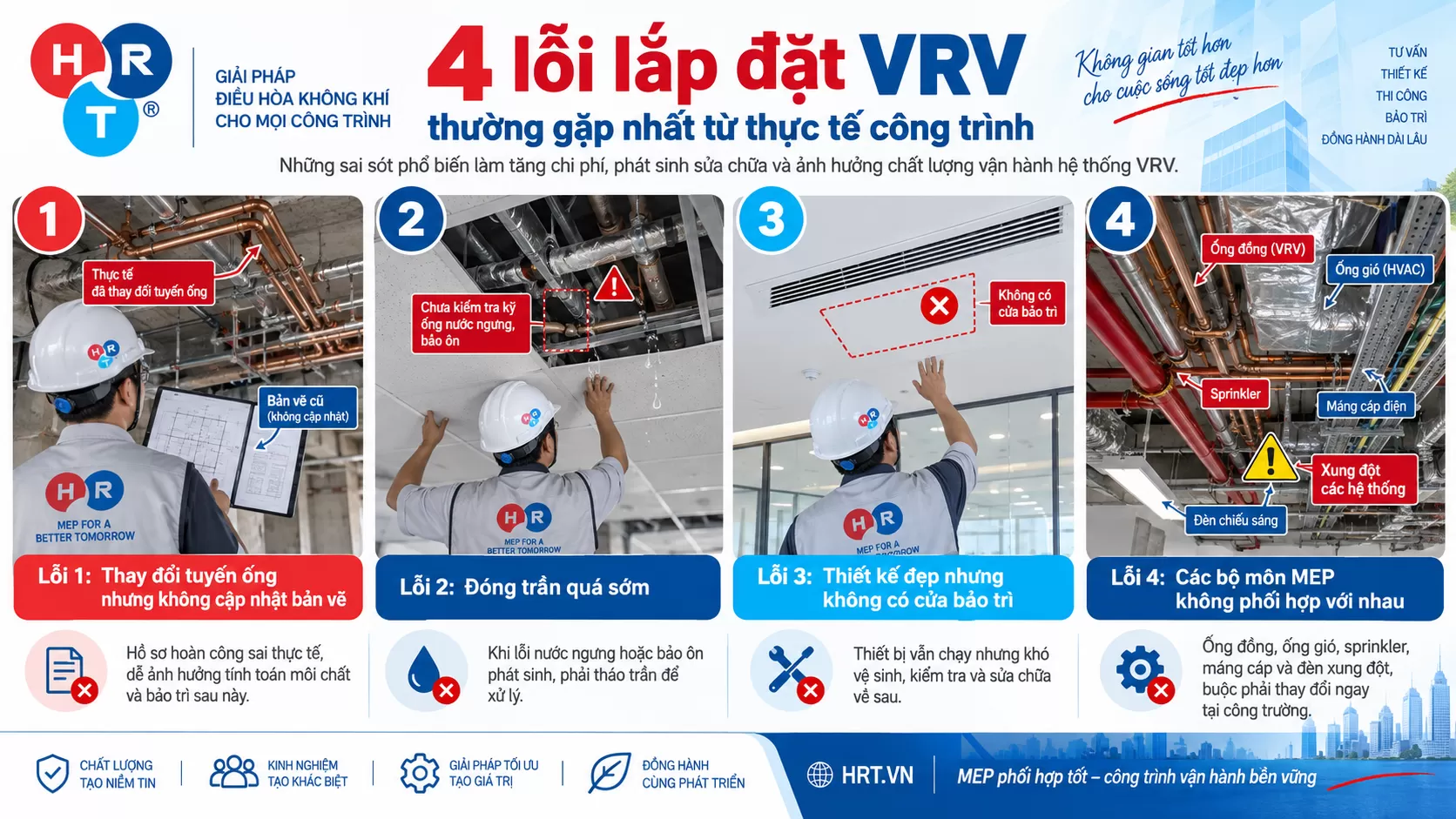

4 lỗi lắp đặt VRV thường gặp nhất từ thực tế công trình
Lỗi 1: Thay đổi tuyến ống nhưng không cập nhật bản vẽ
Điều này khiến hồ sơ hoàn công sai thực tế và có thể ảnh hưởng đến tính toán môi chất.
Lỗi 2: Đóng trần quá sớm
Khi xảy ra lỗi nước ngưng hoặc bảo ôn, phải tháo trần để xử lý.
Lỗi 3: Thiết kế đẹp nhưng không có cửa bảo trì
Thiết bị vẫn hoạt động được nhưng sau vài năm gần như không thể vệ sinh hoặc sửa chữa thuận tiện.
Lỗi 4: Các bộ môn MEP không phối hợp với nhau
Ống đồng, ống gió, sprinkler, máng cáp và đèn liên tục xung đột, dẫn đến phải thay đổi thiết kế ngay tại công trường. Đây cũng là nhóm lỗi được HRT ghi nhận trong nội dung kỹ thuật hiện có.
Quy trình triển khai hệ thống VRV tại HRT
Để hạn chế phát sinh và kiểm soát chất lượng từ đầu đến cuối, HRT triển khai dự án theo chuỗi:
Khảo sát → Phân tích tải → Lựa chọn giải pháp → Thiết kế → Bóc tách → Shop Drawing → Thi công → Kiểm tra → Commissioning → Bàn giao → Bảo trì.
Điểm quan trọng không phải chỉ là hoàn thành từng công việc riêng lẻ mà phải kiểm soát mối liên hệ giữa các công đoạn.
Một tuyến ống thay đổi ở giai đoạn thi công có thể ảnh hưởng tới hoàn công và lượng môi chất.
Một vị trí dàn lạnh thay đổi có thể ảnh hưởng tới đường nước ngưng và cửa thăm.
Một vị trí dàn nóng thay đổi có thể ảnh hưởng tới chiều dài ống và điều kiện giải nhiệt.
Vì vậy, hệ thống HVAC cần được quản lý như một hệ thống hoàn chỉnh, không phải tập hợp của những hạng mục riêng biệt.
HRT – Tổng thầu và nhà thầu HVAC cho hệ thống VRV/VRF
HRT cung cấp giải pháp HVAC cho công trình dân dụng, thương mại và công nghiệp với các hạng mục:
Tư vấn → Khảo sát → Thiết kế → Cung cấp thiết bị → Thi công → Commissioning → Bảo trì → Cải tạo và tối ưu hệ thống.
Các giải pháp HRT triển khai gồm:
- Điều hòa trung tâm VRV/VRF.
- Water Chiller.
- AHU/FCU/PAU.
- Packaged/Rooftop.
- Thông gió – gió tươi – hút thải.
- HRV/ERV.
- Hệ thống ống gió.
- BMS và điều khiển.
- Cải tạo và tối ưu hệ thống HVAC.
Phương châm triển khai của HRT:
HIỂU ĐÚNG – RÕ RÀNG – TẬN TÂM
Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.
Kết luận
Kinh nghiệm lắp đặt hệ thống VRV từ thực tế công trình cho thấy thiết bị tốt chỉ là một phần của một hệ thống HVAC tốt.
Muốn VRV vận hành ổn định lâu dài phải kiểm soát ngay từ:
Khảo sát đúng → Thiết kế đúng → Phối hợp MEP tốt → Thi công sạch → Kiểm tra kỹ → Commissioning đầy đủ → Bàn giao rõ ràng.
Đặc biệt, đừng đợi đến khi đóng trần hoặc đưa công trình vào sử dụng mới kiểm tra đường ống, bảo ôn và nước ngưng.
Trong HVAC:
Chi phí kiểm soát đúng ngay từ đầu luôn thấp hơn chi phí sửa sai sau bàn giao.
