Những Sai Sót Khi Lắp Đặt VRV Ảnh Hưởng Hiệu Suất

Những sai sót khi lắp đặt VRV ảnh hưởng hiệu suất như thế nào?

Hệ thống điều hòa trung tâm VRV/VRF có khả năng điều chỉnh công suất linh hoạt, kiểm soát độc lập nhiều khu vực và phù hợp với văn phòng, khách sạn, biệt thự, showroom, trung tâm thương mại và nhiều công trình hiện đại.

Tuy nhiên, thiết bị tốt chưa đủ để tạo nên một hệ thống vận hành hiệu quả.

Chỉ một số sai sót khi lắp đặt VRV như tính tải lạnh chưa đúng, bố trí dàn nóng bí gió, đường ống môi chất thi công sai, bảo ôn hở, nước ngưng không đảm bảo, hút chân không chưa đạt hoặc nạp gas không chính xác cũng có thể khiến hệ thống:

Làm lạnh chậm hoặc lạnh không đều.
Dàn nóng hoạt động kéo dài.
Tiêu thụ điện năng tăng.
Đọng sương, chảy nước trên trần.
Xuất hiện lỗi truyền thông.
Giảm độ ổn định của máy nén.
Khó bảo trì và xử lý sự cố.
Tăng chi phí vận hành lâu dài.

Vì vậy, chất lượng của hệ VRV cần được kiểm soát xuyên suốt từ khảo sát → thiết kế → thi công → kiểm tra → commissioning → nghiệm thu → bảo trì.

Mục lục

Sai từ khâu khảo sát và tính tải lạnh
Bố trí dàn nóng VRV không hợp lý
Lắp đặt dàn lạnh sai vị trí
Đường ống môi chất thi công không đúng kỹ thuật
Lắp Refnet/Y-Branch không đúng
Bảo ôn đường ống không kín
Đường nước ngưng thi công sai
Sai sót hệ thống điện và truyền thông
Thử kín và hút chân không chưa đạt
Nạp môi chất lạnh không chính xác
Nghiệm thu VRV chỉ dựa vào cảm giác lạnh
Thiếu không gian bảo trì
Cách HRT kiểm soát chất lượng hệ thống VRV

1. Sai sót ngay từ khảo sát và tính tải lạnh

Một trong những lỗi đầu tiên của hệ thống VRV không nằm ở thiết bị mà xuất phát từ khâu khảo sát và thiết kế.

Chọn công suất chỉ dựa trên diện tích

Tải lạnh của công trình không thể chỉ tính theo diện tích sàn.

Cần xem xét đồng thời:

Hướng công trình và bức xạ mặt trời.
Kết cấu tường, kính và mái.
Số lượng người sử dụng.
Thiết bị điện phát nhiệt.
Hệ thống chiếu sáng.
Lượng gió tươi.
Công năng của từng phòng.
Thời gian và chế độ vận hành.

Ví dụ, phòng họp 50 m² có 20–30 người sẽ có đặc tính tải khác hoàn toàn một văn phòng 50 m² chỉ có 5–6 người.

Nếu chọn công suất theo kinh nghiệm chung, hệ thống có thể thiếu tải khi cao điểm hoặc dư công suất khi tải thấp.

Phân vùng điều hòa chưa hợp lý

Ưu điểm quan trọng của VRV/VRF là khả năng điều khiển theo từng zone.

Nếu phòng họp, văn phòng, hành lang, phòng lãnh đạo và khu vực hoạt động ngoài giờ đều được ghép vào phương án vận hành chưa phù hợp, hệ thống sẽ khó phát huy khả năng tiết kiệm năng lượng.

Gợi ý ảnh: Kỹ sư HRT khảo sát mặt bằng, kiểm tra tải lạnh và vị trí thiết bị VRV.

2. Dàn nóng VRV đặt ở vị trí bí gió

Dàn nóng là nơi thải nhiệt của hệ thống ra môi trường.

Nếu vị trí đặt dàn nóng không đảm bảo khả năng hút và thổi gió, hiệu suất trao đổi nhiệt có thể suy giảm.

Một số lỗi thường gặp:

Khoảng cách giữa các dàn nóng quá nhỏ.
Đặt máy trong khu vực quá kín.
Gió nóng thổi ra bị hút trở lại.
Miệng thổi bị tường hoặc kết cấu che chắn.
Không tính đến hướng gió của nhiều cụm máy.
Không chừa không gian bảo trì.

Khi dàn nóng giải nhiệt kém, hệ thống thường phải vận hành lâu hơn để đáp ứng tải lạnh.

Cần kiểm tra gì?

Khi bố trí dàn nóng cần xem xét:

Khoảng cách kỹ thuật theo tài liệu của hãng.
Đường hút và đường thải gió.
Khả năng thoát nhiệt.
Không gian sửa chữa, vệ sinh.
Chống rung và chống ồn.
Khả năng thoát nước.
Lối tiếp cận an toàn cho kỹ thuật viên.

3. Lắp đặt dàn lạnh VRV sai vị trí

Dàn lạnh là thiết bị trực tiếp quyết định cảm giác nhiệt của người sử dụng.

Một dàn lạnh đủ công suất nhưng bố trí không đúng vẫn có thể khiến phòng lạnh không đều.

Những lỗi thường gặp

Gió lạnh thổi trực tiếp vào người.
Dàn lạnh quá xa vùng có tải lớn.
Miệng cấp và hồi gió bố trí chưa hợp lý.
Dàn lạnh giấu trần không có cửa thăm.
Không đủ khoảng trống để tháo lọc gió.
Không kiểm tra áp suất tĩnh của dàn lạnh nối ống gió.

Đối với FCU/dàn lạnh giấu trần nối ống gió, cần đặc biệt chú ý đến tổng trở lực của:

Ống gió + co cút + hộp gió + van gió + miệng gió + lọc gió.

Nếu trở lực thực tế lớn hơn khả năng của quạt, lưu lượng gió có thể giảm đáng kể.

Gợi ý ảnh: Dàn lạnh VRV giấu trần và hệ thống ống gió được bố trí đúng kỹ thuật.

4. Thi công đường ống môi chất không đúng kỹ thuật

Đường ống môi chất có thể xem là một trong những tuyến quan trọng nhất của hệ thống VRV.

Mỗi model đều có giới hạn riêng về:

Đường kính ống.
Tổng chiều dài đường ống.
Chiều dài từ bộ chia đến dàn lạnh.
Chênh cao dàn nóng – dàn lạnh.
Chênh cao giữa các dàn lạnh.
Tỷ lệ kết nối công suất.

Không nên tự ý thay đổi tuyến ống ngoài công trường mà không kiểm tra lại điều kiện kỹ thuật.

Để đầu ống đồng hở

Trong quá trình thi công, nếu đầu ống đồng không được bịt kín, bên trong có thể xuất hiện:

Bụi.
Hơi ẩm.
Nước.
Mạt kim loại.
Tạp chất.

Đây là những yếu tố không nên tồn tại trong mạch môi chất lạnh.

Mối hàn không đạt

Các lỗi thường gặp gồm:

Hàn không kín.
Cháy hoặc oxy hóa bên trong ống.
Ống bị móp khi uốn.
Rò rỉ tại điểm flare.
Thi công quá nhiều mối nối không cần thiết.

Hệ thống đường ống nên được kiểm soát ngay trong quá trình thi công thay vì đợi đến khi toàn bộ tuyến đã bị che kín.

5. Lắp Refnet hoặc Y-Branch không đúng

Bộ chia môi chất có nhiệm vụ phân phối môi chất đến các nhánh của hệ VRV.

Sai sót thường gặp:

Sử dụng sai mã Refnet.
Lắp sai chiều.
Không đảm bảo tư thế lắp đặt.
Khoảng cách trước và sau bộ chia không phù hợp.
Thay đổi phụ kiện ngoài thiết kế.

Hậu quả có thể là phân phối môi chất giữa các nhánh không ổn định, khiến một số khu vực lạnh tốt trong khi khu vực khác đạt nhiệt độ chậm hơn.

Nguyên tắc: lựa chọn và lắp đặt Refnet/Y-Branch theo đúng thiết kế và hướng dẫn kỹ thuật của nhà sản xuất.

6. Bảo ôn đường ống VRV không kín

Bảo ôn không chỉ để “bọc cho đẹp”.

Nó có nhiệm vụ:

Hạn chế trao đổi nhiệt với môi trường.
Hạn chế đọng sương.
Bảo vệ tuyến ống.
Giảm nguy cơ nhỏ nước vào trần và nội thất.

Các lỗi thường gặp

Mối nối bảo ôn bị hở.
Lớp bảo ôn bị rách.
Bảo ôn bị ép mỏng.
Không xử lý kín tại vị trí van và phụ kiện.
Độ dày bảo ôn không phù hợp.
Đóng trần trước khi nghiệm thu.

Trong môi trường nóng ẩm như Việt Nam, chỉ một khe hở nhỏ tại lớp bảo ôn cũng có thể tạo điều kiện hình thành nước ngưng trên bề mặt lạnh.

Do đó, bảo ôn cần được kiểm tra trước khi đóng trần.

7. Đường nước ngưng thi công sai

Chảy nước dàn lạnh là một trong những sự cố dễ nhận biết nhất sau khi đưa VRV vào sử dụng.

Các nguyên nhân thường gặp:

Đường ống không đủ độ dốc.
Ống bị võng.
Đường nước ngưng bị tắc.
Điểm nối rò nước.
Bơm nước ngưng lắp không đúng yêu cầu.
Vượt quá chiều cao nâng của bơm.
Không thử nước trước khi đóng trần.

Không nên bỏ qua bước thử nước

Sau khi hoàn thành đường nước ngưng cần thử xả để kiểm tra:

Khả năng thoát nước → điểm rò rỉ → độ dốc → hoạt động của bơm → điểm đấu nối.

Chỉ nên đóng trần sau khi hệ thống nước ngưng đã được kiểm tra.

8. Sai sót trong điện động lực và truyền thông VRV

sai sót khi lắp đặt VRV

VRV sử dụng hệ thống điều khiển và truyền thông để kết nối dàn nóng, dàn lạnh và bộ điều khiển.

Một số lỗi thường gặp gồm:

Đấu nhầm terminal.
Sai sơ đồ kết nối.
Dùng dây không phù hợp.
Đường tín hiệu bố trí không hợp lý với dây động lực.
Tiếp địa chưa đảm bảo.
Cài đặt địa chỉ không đúng.
Không kiểm tra đầy đủ toàn bộ dàn lạnh.

Các lỗi truyền thông có thể không xuất hiện liên tục nên đôi khi rất khó tìm nguyên nhân nếu hồ sơ đấu nối không rõ ràng.

Gợi ý ảnh: Kỹ sư HRT kiểm tra điện động lực, điều khiển và truyền thông hệ thống VRV.

9. Thử kín và hút chân không không đạt

Sau khi hoàn thành đường ống môi chất, hai bước rất quan trọng là:

Thử kín → Hút chân không.

Thử kín

Mục tiêu là kiểm tra khả năng kín của toàn bộ hệ thống, đặc biệt tại:

Mối hàn.
Đầu flare.
Refnet.
Van.
Điểm kết nối dàn nóng.
Điểm kết nối dàn lạnh.

Không nên chỉ kiểm tra sơ bộ rồi đưa hệ thống vào vận hành.

Hút chân không

Hút chân không nhằm loại bỏ không khí và hơi ẩm còn lại trong đường ống trước khi hệ thống hoạt động.

Quy trình cần được thực hiện bằng thiết bị phù hợp và theo hướng dẫn kỹ thuật của hệ VRV đang lắp đặt.

Không nên áp dụng một thời gian hút chân không cố định cho tất cả công trình.

10. Nạp môi chất lạnh theo cảm tính

Một lỗi khác thường gặp khi thi công VRV là nạp gas dựa trên cảm giác hoặc kinh nghiệm mà không tính toán theo đường ống thực tế.

Hệ VRV thường có lượng môi chất ban đầu trong dàn nóng, sau đó cần tính lượng bổ sung tùy theo:

Model thiết bị.
Đường kính từng tuyến ống.
Chiều dài tuyến ống thực tế.
Cấu hình hệ thống.

Nạp thiếu

Có thể khiến:

Công suất lạnh suy giảm.
Hệ thống chạy lâu.
Một số nhánh khó đạt nhiệt độ.

Nạp dư

Cũng có thể khiến hệ thống làm việc ngoài điều kiện dự kiến.

Vì vậy, lượng môi chất bổ sung cần được tính toán, cân bằng thiết bị đo và lưu lại trong hồ sơ nghiệm thu.

11. Nghiệm thu VRV chỉ bằng việc “bật lên thấy lạnh”

Đây là một trong những sai lầm phổ biến khi đánh giá hệ thống.

Máy chạy và có gió lạnh không đồng nghĩa toàn bộ hệ VRV đã đạt yêu cầu.

Commissioning cần kiểm tra toàn diện:

Dàn nóng.
Từng dàn lạnh.
Hệ thống điện.
Truyền thông.
Nước ngưng.
Độ rung và tiếng ồn.
Điều khiển.
Nhiệt độ gió.
Khả năng đáp ứng tải.
Các thông số vận hành cần thiết.

Đồng thời cần hoàn thiện:

Bản vẽ hoàn công.
Hồ sơ thiết bị.
Biên bản thử kín.
Biên bản hút chân không.
Lượng môi chất bổ sung.
Biên bản chạy thử.
Hướng dẫn vận hành và bảo trì.

12. Không chừa không gian bảo trì

Một hệ thống đẹp khi mới bàn giao nhưng không thể bảo trì thuận tiện sẽ gây khó khăn trong suốt vòng đời vận hành.

Đặc biệt với dàn lạnh giấu trần cần có không gian để:

Tháo và vệ sinh lọc gió.
Kiểm tra quạt.
Kiểm tra bo mạch.
Kiểm tra bơm nước ngưng.
Xử lý đầu nối.
Tháo thiết bị khi cần sửa chữa.

Dàn nóng cũng cần lối tiếp cận an toàn để vệ sinh coil, kiểm tra quạt, máy nén và hệ thống điện.

Không gian bảo trì phải được tính ngay từ thiết kế, không phải đợi đến khi thiết bị hỏng mới tìm cách tiếp cận.

13. Sai sót sau bàn giao cũng làm giảm hiệu suất VRV

Ngay cả một hệ thống được thi công tốt cũng có thể giảm hiệu quả nếu vận hành và bảo trì không phù hợp.

Các nguyên nhân thường gặp:

Lọc gió bẩn.
Coil dàn lạnh bám bụi.
Dàn nóng bẩn.
Cài nhiệt độ quá thấp.
Điều hòa khu vực không có người sử dụng.
Công năng phòng thay đổi nhưng không đánh giá lại tải.
Nội thất mới làm cản trở luồng gió.

Do đó, VRV cần được kiểm tra và bảo trì theo tình trạng vận hành thực tế của từng công trình.

14. Checklist kiểm soát chất lượng lắp đặt VRV

Chủ đầu tư và đơn vị giám sát có thể kiểm soát nhanh theo chuỗi sau:

Trước thi công

Kiểm tra tải lạnh.
Kiểm tra model và công suất thiết bị.
Kiểm tra sơ đồ đường ống.
Kiểm tra giới hạn chiều dài và chênh cao.
Kiểm tra vị trí dàn nóng – dàn lạnh.
Phối hợp kiến trúc, điện, PCCC và trần.

Trong thi công

Bịt kín đầu ống đồng.
Kiểm tra chất lượng mối hàn.
Kiểm tra Refnet.
Kiểm tra bảo ôn.
Kiểm tra nước ngưng.
Kiểm tra điện và dây truyền thông.
Kiểm tra cửa thăm bảo trì.

Trước bàn giao

Thử kín.
Hút chân không.
Tính và nạp môi chất bổ sung.
Kiểm tra địa chỉ thiết bị.
Chạy thử từng dàn lạnh.
Kiểm tra nước ngưng.
Kiểm tra nhiệt độ, tiếng ồn và rung.
Hoàn thiện hồ sơ hoàn công.
Hướng dẫn vận hành.

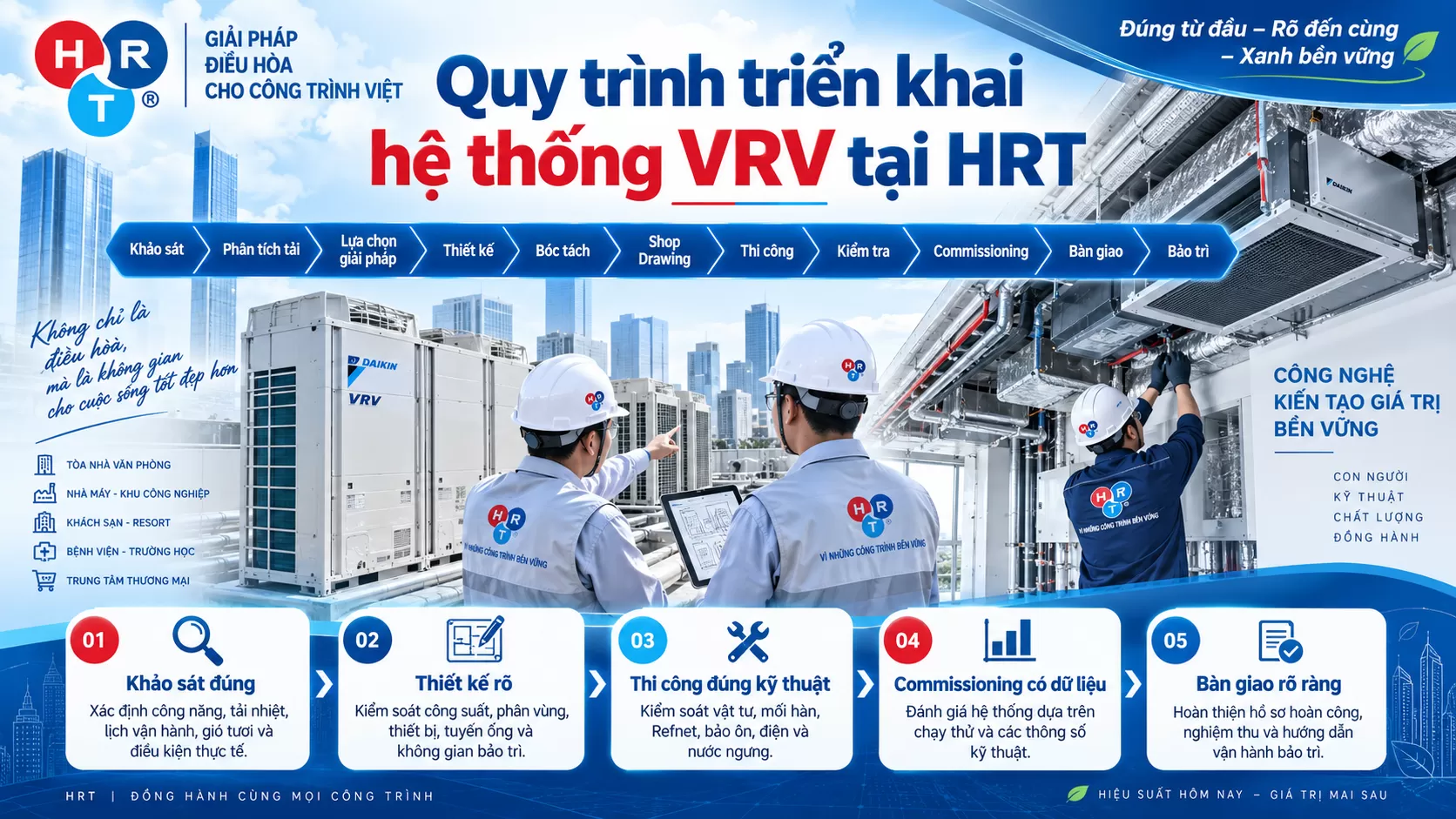

Quy trình triển khai hệ thống VRV tại HRT

sai sót khi lắp đặt VRV

HRT kiểm soát dự án theo chuỗi:

Khảo sát → Phân tích tải → Lựa chọn giải pháp → Thiết kế → Bóc tách → Shop Drawing → Thi công → Kiểm tra → Commissioning → Bàn giao → Bảo trì

Khảo sát đúng

Xác định công năng, tải nhiệt, lịch vận hành, gió tươi, kiến trúc và điều kiện thực tế của công trình.

Thiết kế rõ

Kiểm soát công suất, phân vùng, thiết bị, tuyến ống môi chất, đường nước ngưng, điện điều khiển và không gian bảo trì.

Thi công đúng kỹ thuật

Kiểm soát vật tư, tuyến ống, mối hàn, Refnet, bảo ôn, điện và nước ngưng trước khi che kín.

Commissioning có dữ liệu

Không chỉ kiểm tra “có lạnh hay không”, mà cần đánh giá hệ thống dựa trên kết quả chạy thử và các thông số kỹ thuật.

Bàn giao rõ ràng

Hoàn thiện bản vẽ hoàn công, hồ sơ nghiệm thu và hướng dẫn vận hành để thuận tiện cho công tác bảo trì về sau.

HRT – Giải pháp điều hòa trung tâm VRV/VRF cho công trình

Một hệ thống VRV hiệu quả không đơn thuần là lựa chọn thiết bị tốt.

Điều quan trọng hơn là Hiểu Đúng – Rõ Ràng – Tận Tâm trong toàn bộ quá trình từ khảo sát đến vận hành.

HRT cung cấp giải pháp:

Tư vấn → Thiết kế → Cung cấp → Thi công → Commissioning → Bảo trì → Cải tạo hệ thống HVAC

cho các công trình:

Văn phòng.
Nhà máy.
Khách sạn – resort.
Trung tâm thương mại.
Showroom.
Biệt thự.
Kho logistics.
Công trình công nghiệp và thương mại.

Mục tiêu của HRT là giúp mỗi hệ thống HVAC được triển khai Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.

Kết luận

Những sai sót khi lắp đặt VRV thường bắt đầu từ những chi tiết tưởng như nhỏ: chọn tải lạnh chưa đúng, dàn nóng bí gió, dàn lạnh bố trí sai, ống đồng không sạch, Refnet lắp không đúng, bảo ôn hở, nước ngưng thiếu độ dốc, hút chân không chưa đạt hoặc nạp gas không chính xác.

Nhưng khi cộng dồn, các sai sót này có thể làm hệ thống:

Lạnh kém → chạy lâu → tiêu thụ điện tăng → phát sinh sự cố → khó bảo trì.

Vì vậy, với hệ thống VRV/VRF, chất lượng cần được kiểm soát xuyên suốt từ thiết kế, thi công đến commissioning và bảo trì, thay vì chỉ kiểm tra thiết bị sau khi lắp xong.
