Lỗi Đấu Nối Điện VRV: 10 Sai Sót Kỹ Thuật Cần Tránh

Lỗi đấu nối điện VRV vì sao cần đặc biệt lưu ý?

Trong hệ thống điều hòa trung tâm VRV, phần điện không chỉ có nhiệm vụ cấp nguồn cho dàn nóng và dàn lạnh. Hệ thống còn sử dụng đường truyền thông để các thiết bị nhận diện, trao đổi dữ liệu và phối hợp vận hành.

Chính vì vậy, một lỗi nhỏ trong quá trình đấu nối có thể khiến hệ thống:

Không khởi động.
Dàn nóng không nhận dàn lạnh.
Xuất hiện lỗi truyền thông.
CB hoặc thiết bị bảo vệ tác động.
Terminal phát nhiệt.
Hệ thống chạy không ổn định.
Việc commissioning kéo dài.
Tăng nguy cơ hư hỏng linh kiện điện tử.

Tài liệu kỹ thuật cần được kiểm tra theo đúng model thiết bị, vì vị trí terminal và phương án đấu dây có thể khác nhau giữa các dòng VRV. Bài kỹ thuật hiện tại của HRT cũng nhấn mạnh không nên lấy sơ đồ của một model để áp dụng trực tiếp cho model khác.

Hệ thống điện VRV gồm những phần nào?

Trước khi đấu nối hoặc xử lý sự cố, kỹ thuật viên cần phân biệt rõ các nhóm mạch điện trong hệ thống.

Nguồn điện cấp cho thiết bị

Nguồn điện có nhiệm vụ cung cấp năng lượng cho dàn nóng, dàn lạnh và các thiết bị liên quan.

Các thông số cần được kiểm tra gồm:

Điện áp.
Số pha.
Tần số.
Dòng điện.
Tiết diện dây.
Chiều dài tuyến dây.
Thiết bị bảo vệ.
Tiếp địa.

Không nên lựa chọn dây hoặc CB chỉ dựa trên công suất lạnh của hệ thống.

Dây truyền thông VRV

Dây truyền thông có nhiệm vụ trao đổi tín hiệu giữa:

Dàn nóng và dàn lạnh.
Các dàn nóng trong một tổ hợp.
Bộ điều khiển.
Thiết bị điều khiển trung tâm.
Các module hoặc phụ kiện liên quan.

Ở một số hệ VRV, đường truyền thông giữa dàn nóng và dàn lạnh sử dụng terminal ký hiệu F1/F2. Tuy nhiên, ký hiệu và phương án kết nối phải được kiểm tra lại trên wiring diagram của đúng thiết bị.

Dây tiếp địa

Tiếp địa là một phần quan trọng của hệ thống điện.

Không nên chỉ tập trung vào dây nguồn và dây truyền thông mà bỏ qua:

Dây PE.
Terminal tiếp địa.
Liên kết đẳng thế khi thiết kế yêu cầu.
Tính liên tục của hệ thống nối đất.

Thiết bị bảo vệ

Tùy thiết kế, hệ thống có thể sử dụng:

CB.
Cầu chì.
Thiết bị bảo vệ rò điện.
Thiết bị bảo vệ quá dòng.
Các thành phần bảo vệ khác theo thiết kế điện.

Thông số bảo vệ phải phù hợp với thiết bị và hồ sơ thiết kế, không nên tự ý tăng dòng định mức khi hệ thống xảy ra sự cố.

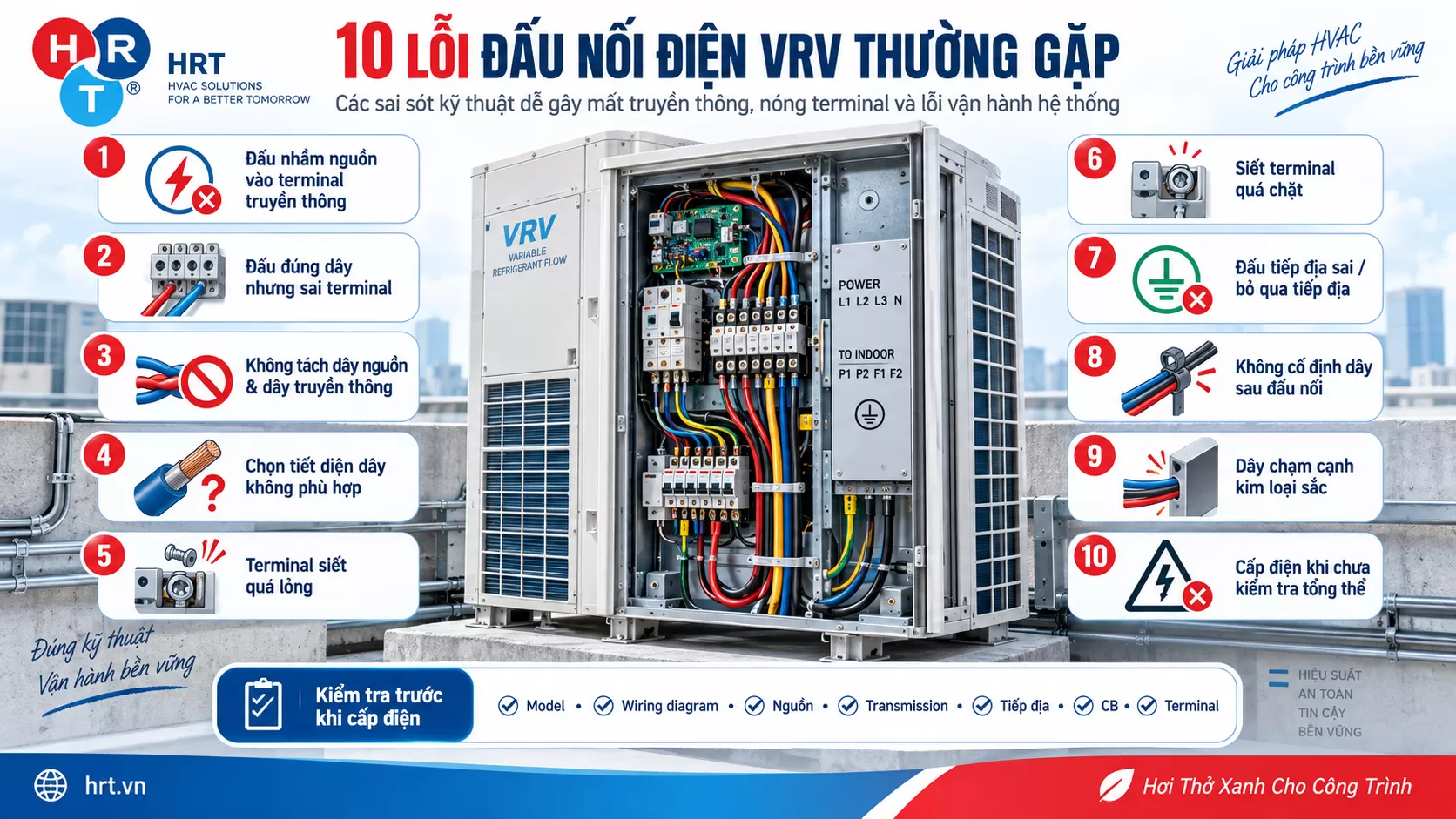

10 lỗi đấu nối điện VRV thường gặp

Lỗi đấu nối điện VRV

Đấu nhầm nguồn điện vào terminal truyền thông

Đây là một trong những sai sót nghiêm trọng nhất.

Nguồn điện và transmission wiring có chức năng hoàn toàn khác nhau. Nếu đưa điện áp nguồn vào terminal dành cho truyền thông, các bộ phận điện tử có thể bị hư hỏng.

HRT hiện cũng cảnh báo đây là lỗi cần đặc biệt tránh và yêu cầu xác nhận từng terminal theo wiring diagram trước khi cấp điện.

Nguyên nhân thường gặp:

Không đọc sơ đồ đấu dây.
Dây không được đánh nhãn.
Nhầm vị trí terminal.
Đấu dây theo kinh nghiệm từ model khác.
Nhiều đội thi công cùng làm nhưng bàn giao không rõ ràng.

Biện pháp nên thực hiện:

Đánh số dây → Đối chiếu sơ đồ → Kiểm tra terminal → Kiểm tra chéo → Sau đó mới cấp điện.

Đấu đúng loại dây nhưng sai terminal

Kỹ thuật viên có thể phân biệt đúng dây nguồn và dây tín hiệu nhưng vẫn đấu sai vị trí.

Trong một số cấu hình VRV nhiều dàn nóng, các terminal truyền thông có thể đảm nhiệm các nhiệm vụ khác nhau. Bài hiện tại trên HRT nêu ví dụ một số cấu hình sử dụng F1/F2 cho đường truyền dàn nóng – dàn lạnh, trong khi một terminal khác được dùng cho liên kết giữa các dàn nóng.

Vì vậy không nên nhìn một ký hiệu quen thuộc rồi đấu theo thói quen.

Không tách dây nguồn và dây truyền thông đúng yêu cầu

Dây nguồn mang dòng điện lớn và có khả năng tạo nhiễu điện từ.

Trong khi đó, transmission wiring truyền tín hiệu điều khiển giữa các thiết bị.

Nếu bố trí không đúng yêu cầu, hệ thống có thể xuất hiện:

Truyền thông không ổn định.
Lỗi xuất hiện ngẫu nhiên.
Mất kết nối.
Khó xác định nguyên nhân khi commissioning.

Không nên lấy một khoảng cách cố định để áp dụng cho mọi dòng VRV. Yêu cầu đi dây phải dựa trên tài liệu của model thực tế.

Chọn tiết diện dây không phù hợp

Không nên chọn dây điện VRV chỉ dựa trên số HP hoặc công suất lạnh.

Việc lựa chọn dây cần xem xét:

Dòng điện thiết bị.
Chiều dài tuyến.
Khả năng mang dòng.
Sụt áp.
Phương pháp lắp đặt.
Nhiệt độ môi trường.
Số lượng dây đi chung.
Yêu cầu của thiết kế điện.

Nếu dây quá nhỏ, nguy cơ phát nhiệt và sụt áp có thể tăng.

Nếu dây không phù hợp với terminal, chất lượng mối nối cũng khó đảm bảo.

Terminal bị siết quá lỏng

Terminal lỏng là lỗi nguy hiểm vì hệ thống có thể vẫn chạy trong giai đoạn đầu.

Khi điểm tiếp xúc không tốt:

Điện trở tiếp xúc tăng → Nhiệt độ tăng → Oxy hóa → Tiếp xúc tiếp tục xấu đi.

Dấu hiệu có thể xuất hiện:

Terminal nóng.
Đầu cos đổi màu.
Lớp cách điện biến dạng.
Có mùi khét.
CB tác động.
Hệ thống mất nguồn cục bộ.

Siết terminal quá chặt

Ngược lại, siết càng mạnh không có nghĩa càng an toàn.

Siết vượt yêu cầu có thể làm:

Hỏng ren.
Biến dạng terminal.
Hỏng đầu cos.
Gãy vít.
Khó bảo trì sau này.

Nhà sản xuất có thể quy định mô-men siết khác nhau cho từng terminal. Vì vậy không nên sử dụng một giá trị torque chung cho toàn bộ hệ thống.

Đấu tiếp địa không đúng hoặc bỏ qua tiếp địa

Một số công trình tập trung kiểm tra dây nguồn và transmission nhưng chưa chú ý đầy đủ đến tiếp địa.

Đây là sai sót cần tránh.

Kỹ thuật viên cần kiểm tra:

Dây PE.
Terminal đất.
Điểm tiếp xúc.
Tính liên tục của dây bảo vệ.
Hệ thống nối đất của công trình.

Việc nối đất phải tuân theo thiết kế điện và quy định áp dụng tại công trình.

Không cố định dây sau khi đấu nối

Sau khi hoàn thành terminal, dây vẫn phải được cố định đúng kỹ thuật.

Nếu dây treo tự do, trọng lượng và rung động có thể tác động lên mối nối.

Theo thời gian có thể dẫn tới:

Terminal lỏng.
Đầu cos chịu lực.
Dây bị kéo khi mở hộp điện.
Lớp cách điện bị cọ xát.

Dây nên được cố định bằng clamp hoặc phương pháp phù hợp để lực bên ngoài không truyền trực tiếp vào terminal.

Để dây tiếp xúc với cạnh kim loại sắc

Khi dây đi qua:

Lỗ knockout.
Mép tôn.
Cạnh hộp điện.
Các vị trí rung động.

lớp cách điện có thể bị mài mòn nếu không có biện pháp bảo vệ.

Theo thời gian, vấn đề này có thể làm tăng nguy cơ:

Rò điện.
Chạm vỏ.
Ngắn mạch.
Thiết bị bảo vệ tác động.

Cần sử dụng đúng vị trí luồn dây và phụ kiện bảo vệ theo hướng dẫn kỹ thuật.

Cấp điện khi chưa kiểm tra tổng thể

Đây là lỗi về quy trình nhưng rất thường gặp tại công trường.

Sau khi đấu xong, đội thi công có thể muốn cấp nguồn ngay để kiểm tra máy.

Tuy nhiên, trước khi đóng điện cần hoàn tất ít nhất:

Kiểm tra model.
Đối chiếu wiring diagram.
Kiểm tra nguồn.
Kiểm tra dây nguồn.
Kiểm tra transmission.
Kiểm tra tiếp địa.
Kiểm tra CB.
Kiểm tra terminal.
Kiểm tra việc cố định dây.

HRT hiện cũng xác định đây là bước kiểm tra bắt buộc trước khi chuyển sang vận hành.

Dấu hiệu hệ VRV có thể gặp lỗi đấu nối điện

Dàn nóng VRV không khởi động

Không nên kết luận ngay rằng bo mạch hoặc máy nén bị hỏng.

Cần kiểm tra theo thứ tự:

Nguồn điện đầu vào.
CB hoặc cầu chì.
Pha.
Terminal.
Dây truyền thông.
Trạng thái thiết bị.
Mã lỗi nếu có.

Một sự cố đơn giản tại nguồn cấp có thể tạo biểu hiện tương tự lỗi thiết bị.

Dàn nóng không nhận dàn lạnh

Khi dàn nóng không nhận đủ dàn lạnh, mạng transmission là một trong những khu vực cần kiểm tra.

Nên kiểm tra:

Tuyến dây.
Điểm nối.
Terminal.
Phân nhánh.
Cấu hình.
Số lượng thiết bị.
Wiring diagram.

Không nên thay bo mạch trước khi xác nhận đường truyền hoạt động đúng.

Hệ thống báo lỗi truyền thông

Lỗi truyền thông có thể liên quan đến nhiều nguyên nhân:

Đấu sai terminal.
Dây đứt.
Terminal lỏng.
Tuyến dây không phù hợp.
Sai cấu hình.
Nhiễu.
Thiết bị hoặc bo mạch.

Do đó, cần đọc đúng mã lỗi và thực hiện quy trình chẩn đoán của model tương ứng.

CB thường xuyên tác động

Không nên xử lý bằng cách tăng ngay dòng định mức của CB.

Trước tiên cần xác định nguyên nhân:

Quá dòng.
Ngắn mạch.
Rò điện.
Sự cố thiết bị.
Lỗi đấu nối.
Vấn đề cách điện.

Chỉ thay đổi thiết bị bảo vệ khi có căn cứ từ thiết kế và thông số của thiết bị.

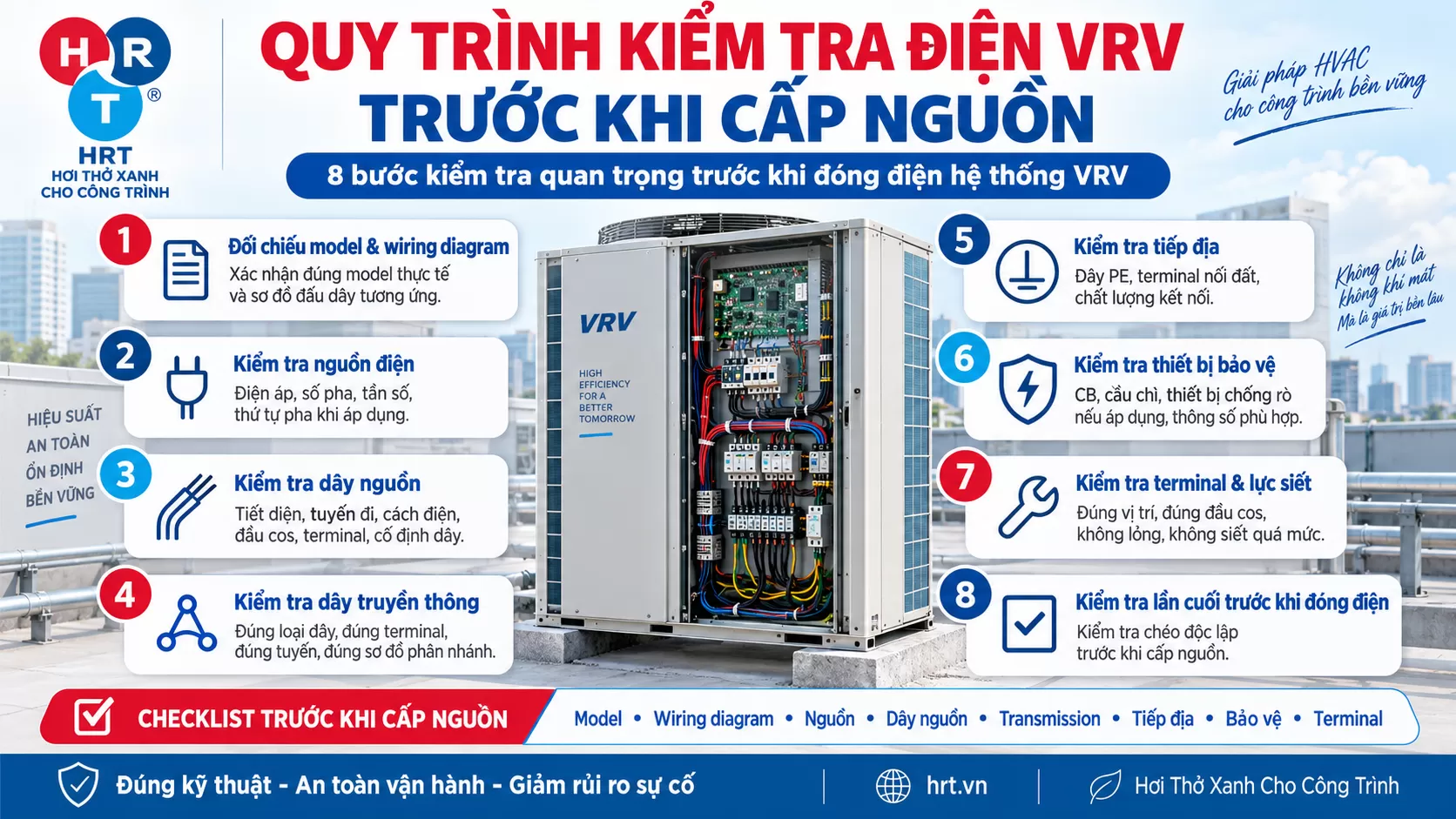

Quy trình kiểm tra điện VRV trước khi cấp nguồn

Lỗi đấu nối điện VRV

Đối chiếu model và wiring diagram

Xác nhận model thực tế tại hiện trường.

Sau đó kiểm tra sơ đồ đấu dây của đúng model.

Không dùng bản vẽ của một thiết bị tương tự thay thế khi chưa xác nhận.

Kiểm tra nguồn điện

Đo và xác nhận:

Điện áp.
Số pha.
Tần số.
Thứ tự pha khi áp dụng.
Điều kiện nguồn theo yêu cầu thiết bị.

Kiểm tra dây nguồn

Kiểm tra:

Tiết diện.
Tuyến đi.
Tình trạng cách điện.
Đầu cos.
Terminal.
Cách cố định dây.

Kiểm tra dây truyền thông

Xác nhận:

Đúng loại dây.
Đúng terminal.
Đúng tuyến.
Đúng sơ đồ phân nhánh.
Không đấu nhầm nguồn.

Kiểm tra tiếp địa

Kiểm tra:

Dây PE.
Terminal nối đất.
Chất lượng kết nối.
Yêu cầu của thiết kế điện.

Kiểm tra thiết bị bảo vệ

Đối chiếu:

CB.
Cầu chì.
Thiết bị chống rò nếu áp dụng.
Dòng định mức.
Thông số thiết bị.

Kiểm tra terminal và lực siết

Mỗi đầu nối phải:

Đúng vị trí.
Đúng đầu cos.
Không có lõi đồng thừa.
Không bị lỏng.
Không bị siết quá mức.
Được cố định dây sau terminal.

Kiểm tra lần cuối trước khi đóng điện

Nên có một bước kiểm tra chéo độc lập.

Người kiểm tra không nên chỉ là người vừa thực hiện đấu nối.

Cách làm này đặc biệt hữu ích tại những hệ VRV có nhiều dàn lạnh và mạng truyền thông phức tạp.

Cách hạn chế lỗi đấu nối điện VRV ngay từ công trường

Không đấu dây theo trí nhớ

Ngay cả kỹ thuật viên có nhiều kinh nghiệm cũng nên kiểm tra wiring diagram.

Khác biệt giữa các model hoặc thế hệ thiết bị có thể nằm ở những chi tiết nhỏ nhưng quan trọng.

Đánh nhãn dây ở cả hai đầu

Mỗi tuyến dây nên xác định rõ:

Điểm xuất phát.
Điểm đến.
Chức năng.
Thiết bị liên quan.

Việc đánh nhãn giúp giảm nhầm lẫn và hỗ trợ bảo trì sau này.

Tách rõ nguồn và truyền thông

Ngay từ khâu thi công tuyến dây, nên phân biệt rõ:

POWER và TRANSMISSION/CONTROL

Điều này giúp giảm nguy cơ đấu nhầm tại giai đoạn hoàn thiện.

Sử dụng dụng cụ phù hợp

Một bộ dụng cụ thi công điện VRV nên có các thiết bị phù hợp như:

Đồng hồ đo điện.
Kìm ép cos.
Dụng cụ tuốt dây.
Dụng cụ kiểm tra.
Tua vít phù hợp.
Torque screwdriver khi tài liệu yêu cầu kiểm soát mô-men.

Kiểm tra chéo trước khi cấp điện

Với hệ thống lớn, nên áp dụng nguyên tắc:

Người thứ nhất đấu nối – Người thứ hai kiểm tra – Sau đó mới cấp điện.

Biện pháp này đơn giản nhưng có thể giảm đáng kể lỗi do thao tác.

Quy trình kiểm tra khi VRV báo lỗi sau khi cấp điện

Khi hệ thống xuất hiện sự cố, không nên thay linh kiện ngay.

Có thể kiểm tra theo trình tự:

Đọc mã lỗi → Kiểm tra nguồn → Kiểm tra bảo vệ → Kiểm tra terminal → Kiểm tra transmission → Kiểm tra cấu hình → Kiểm tra linh kiện.

Đọc đúng mã lỗi

Mã lỗi giúp thu hẹp khu vực cần kiểm tra nhưng không đồng nghĩa với việc linh kiện được nhắc tới chắc chắn đã hỏng.

Kiểm tra nguồn và terminal

Xác nhận nguồn thực tế tại thiết bị trước khi đi sâu vào phần điều khiển.

Kiểm tra mạng truyền thông

Đối chiếu toàn bộ tuyến truyền theo sơ đồ hệ thống.

Kiểm tra cấu hình

Sau khi xác nhận phần dây đúng, mới tiếp tục kiểm tra các cài đặt và cấu hình hệ thống liên quan.

Chẩn đoán linh kiện

Việc thay bo hoặc linh kiện nên được thực hiện sau khi đã loại trừ các nguyên nhân từ nguồn, dây và terminal.

An toàn khi kiểm tra hệ thống điện VRV

Hệ thống VRV sử dụng thiết bị inverter và các mạch điện tử công suất.

Do đó, kỹ thuật viên cần tuân thủ quy trình an toàn điện khi kiểm tra hoặc sửa chữa.

Không thao tác trên terminal chỉ dựa vào việc đã tắt remote.

Cần:

Cô lập nguồn điện.
Xác nhận tình trạng mất điện.
Tuân thủ thời gian chờ theo hướng dẫn nhà sản xuất.
Kiểm tra điện áp trước khi thao tác.
Sử dụng thiết bị bảo hộ phù hợp.

Việc kiểm tra và sửa chữa phần điện VRV nên được thực hiện bởi người có chuyên môn.

Vì sao cần kiểm soát chất lượng đấu nối điện VRV ngay từ đầu?

Một lỗi đấu nối phát hiện trong giai đoạn thi công thường có chi phí xử lý thấp.

Nhưng nếu lỗi chỉ xuất hiện sau khi công trình đã bàn giao, việc xử lý có thể phức tạp hơn nhiều do phải:

Truy tìm tuyến dây.
Mở trần.
Kiểm tra nhiều dàn lạnh.
Dừng hệ thống.
Phối hợp nhiều đội kỹ thuật.
Khoanh vùng lỗi intermittent.

Vì vậy, nguyên tắc quan trọng của thi công VRV là:

Đúng từ bản vẽ – đúng khi đấu nối – kiểm tra trước khi vận hành.

HRT kiểm tra và xử lý hệ thống VRV như thế nào?

Khi hệ thống VRV gặp tình trạng không khởi động, lỗi truyền thông, CB tác động hoặc hoạt động không ổn định, không nên chỉ tập trung vào thiết bị đang hiển thị lỗi.

HRT tiếp cận hệ thống theo chuỗi:

Nguồn điện → Thiết bị bảo vệ → Đấu nối → Transmission → Điều khiển → Thiết bị → Vận hành

Qua đó có thể phân biệt sự cố xuất phát từ:

Hệ thống điện.
Terminal.
Đường truyền.
Cấu hình.
Điều khiển.
Bo mạch.
Hoặc thiết bị HVAC.

Nội dung dịch vụ hiện tại của HRT bao gồm hệ thống VRV cùng các giải pháp HVAC, Chiller và Packaged.

Kết luận về đấu nối điện hệ thống VRV

Lỗi đấu nối điện VRV không chỉ đơn giản là đấu nhầm một sợi dây.

Sai sót có thể nằm ở:

Nguồn điện – dây truyền thông – terminal – đầu cos – tiếp địa – thiết bị bảo vệ – cách đi dây – quy trình kiểm tra.

Để hạn chế sự cố, kỹ thuật viên cần thực hiện nhất quán:

Đúng model → Đúng wiring diagram → Đúng terminal → Đúng kỹ thuật đấu nối → Kiểm tra trước khi cấp điện.

Đây là nền tảng để hệ thống VRV commissioning thuận lợi, vận hành ổn định và giảm các sự cố khó xác định nguyên nhân trong quá trình sử dụng.

HRT – Điều Hòa Thông Gió
Hơi Thở Xanh Cho Công Trình
