Vì Sao Đường Ống Đồng VRV Ảnh Hưởng Lớn Đến Hệ Thống?

Trong hệ thống VRV/VRF, đường ống đồng có nhiệm vụ vận chuyển môi chất lạnh giữa dàn nóng, dàn lạnh và các bộ chia nhánh.

Tuy nhiên, vai trò của đường ống không chỉ dừng lại ở việc “dẫn gas”.

Thiết kế và thi công đường ống còn liên quan trực tiếp đến:

• Lưu lượng môi chất lạnh.

• Tổn thất áp suất.

• Khả năng phân phối môi chất giữa các nhánh.

• Khả năng hồi dầu về máy nén.

• Độ kín của toàn bộ mạch lạnh.

• Lượng môi chất cần nạp bổ sung.

• Khả năng vận hành ổn định của máy nén.

• Hiệu suất năng lượng của hệ thống.

Vì vậy, một tuyến ống nhìn bên ngoài có vẻ bình thường vẫn có thể tồn tại lỗi kỹ thuật bên trong.

Đặc biệt, nhiều lỗi chỉ bộc lộ khi hệ thống vận hành ở tải cao hoặc sau một thời gian dài.

---

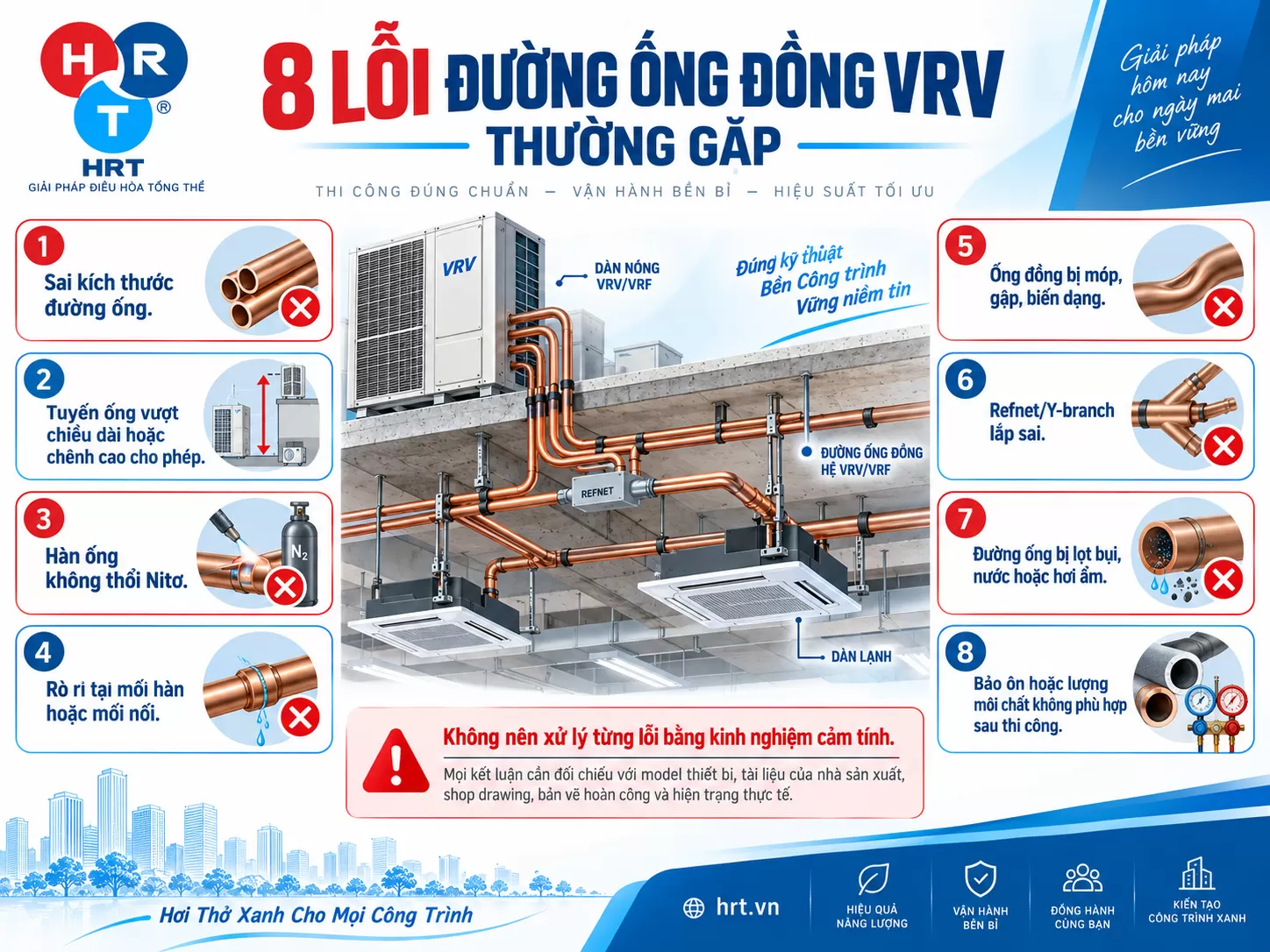

8 Lỗi Đường Ống Đồng VRV Thường Gặp

Qua quá trình khảo sát, thi công và kiểm tra hệ thống VRV, các nhóm lỗi cần đặc biệt lưu ý gồm:

1. Sai kích thước đường ống.
2. Tuyến ống vượt chiều dài hoặc chênh cao cho phép.
3. Hàn ống không thổi Nitơ.
4. Rò rỉ tại mối hàn hoặc mối nối.
5. Ống đồng bị móp, gập, biến dạng.
6. Refnet/Y-branch lắp sai.
7. Đường ống bị lọt bụi, nước hoặc hơi ẩm.
8. Bảo ôn hoặc lượng môi chất không phù hợp sau thi công.

Điểm quan trọng là không nên xử lý từng lỗi bằng kinh nghiệm cảm tính.

Mọi kết luận cần đối chiếu với model thiết bị, tài liệu của nhà sản xuất, shop drawing, bản vẽ hoàn công và hiện trạng thực tế.

---

1. Lỗi Chọn Sai Kích Thước Đường Ống Đồng VRV

Đây là một trong những lỗi nghiêm trọng nhưng đôi khi rất khó phát hiện sau khi hệ thống đã hoàn thiện.

Đường kính ống gas và ống lỏng của hệ VRV không được lựa chọn đơn thuần theo công suất một dàn lạnh.

Kích thước đường ống còn phụ thuộc vào:

• Model dàn nóng.

• Tổng công suất dàn lạnh kết nối.

• Vị trí của tuyến ống trong hệ thống.

• Chiều dài đường ống.

• Cấu hình phân nhánh.

• Bộ chia môi chất.

• Yêu cầu riêng của từng nhà sản xuất.

Dấu hiệu có thể gặp

• Một số dàn lạnh lạnh yếu.

• Dàn gần lạnh tốt nhưng dàn xa kém lạnh.

• Hệ thống chạy lâu mới đạt nhiệt độ.

• Thông số vận hành không ổn định.

• Một số zone hoạt động không đồng đều.

Tuy nhiên, các dấu hiệu trên không đủ để kết luận đường kính ống bị sai vì còn có thể liên quan đến tải lạnh, lọc gió, dàn trao đổi nhiệt, cảm biến, điều khiển hoặc tình trạng dàn nóng.

Cách xử lý

HRT khuyến nghị kiểm tra đồng thời:

Bản vẽ thiết kế + shop drawing + bản vẽ hoàn công + model thiết bị + kích thước đường ống thực tế.

Nếu phát hiện đoạn ống quan trọng không đúng thiết kế, cần tính toán lại tuyến liên quan và thay bằng kích thước phù hợp.

Không nên giải quyết lỗi sai đường kính bằng cách nạp thêm gas.

---

2. Lỗi Tuyến Ống Vượt Chiều Dài Hoặc Chênh Cao

Một tình huống phổ biến tại công trường là tuyến ống phải thay đổi vì vướng:

• Dầm kết cấu.

• Máng cáp.

• Ống gió.

• Sprinkler.

• Đường điện.

• Trần kiến trúc.

• Các hệ thống MEP khác.

Thay đổi tuyến không phải lúc nào cũng sai.

Vấn đề xuất hiện khi nhà thầu thay tuyến nhưng không tính lại chiều dài thực tế, chiều dài tương đương và chênh cao.

Rủi ro

Tuyến ống vượt giới hạn có thể ảnh hưởng đến:

• Sụt áp.

• Phân phối môi chất.

• Khả năng hồi dầu.

• Lượng môi chất bổ sung.

• Khả năng vận hành ổn định ở các dàn lạnh xa.

Mỗi model VRV/VRF có giới hạn kỹ thuật riêng. Vì vậy, không nên áp dụng một con số chung cho tất cả hệ thống.

Cách xử lý

Cần đo lại:

Chiều dài từng đoạn → Vị trí bộ chia → Chiều dài đến dàn lạnh xa nhất → Chênh cao → Tổng chiều dài hệ thống.

Sau đó đối chiếu trực tiếp với tài liệu thiết kế của hãng.

Nếu vượt giới hạn, có thể phải:

• Điều chỉnh tuyến.

• Thay đổi vị trí thiết bị.

• Chia lại hệ VRV.

• Thay đổi cấu hình.

• Thiết kế lại hệ thống.

---

3. Hàn Ống Đồng VRV Không Thổi Nitơ

Đây là lỗi HRT đặc biệt khuyến cáo cần tránh.

Khi hàn ống đồng ở nhiệt độ cao, nếu bên trong ống có oxy, bề mặt đồng có thể hình thành lớp oxit.

Cặn oxit này có thể bong ra và đi theo môi chất lạnh vào hệ thống.

Các tài liệu lắp đặt VRV của Daikin yêu cầu thổi Nitơ khi hàn nhằm hạn chế hình thành lớp oxit bên trong đường ống; một số tài liệu hướng dẫn mức Nitơ khoảng 20 kPa (0,2 bar) trong quá trình hàn. Thông số cụ thể vẫn phải tuân thủ tài liệu của model được lắp đặt.

Nguyên tắc thi công

Hàn đồng VRV = Hàn trong môi trường Nitơ bảo vệ.

Không nên:

• Hàn trực tiếp khi bên trong ống có không khí.

• Dùng oxy để thổi đường ống.

• Đưa áp Nitơ quá lớn trong khi hàn.

• Để đầu ống phía thoát Nitơ bị bịt kín hoàn toàn.

Sau khi hoàn thành mối hàn cần tiếp tục kiểm tra chất lượng mối nối trước khi bảo ôn và đóng trần.

---

4. Rò Rỉ Tại Mối Hàn Hoặc Mối Nối

Rò môi chất lạnh là một trong những sự cố dễ gây ảnh hưởng trực tiếp đến vận hành VRV.

Dấu hiệu nghi ngờ

• Hệ thống lạnh yếu dần.

• Một số dàn lạnh hoạt động không ổn định.

• Hệ thống báo lỗi.

• Có vết dầu quanh mối nối.

• Lượng môi chất giảm.

• Không giữ được áp khi thử kín.

Nguyên nhân thường gặp

• Mối hàn không đủ ngấu.

• Làm sạch bề mặt không tốt.

• Gia nhiệt không phù hợp.

• Mối nối chịu ứng suất.

• Rung động đường ống.

• Va đập cơ khí.

• Thi công hạng mục khác làm ảnh hưởng đường ống.

• Đóng trần trước khi hoàn tất thử kín.

Cách xử lý đúng

Không nên đơn giản “châm thêm gas”.

Quy trình nên là:

Xác định điểm rò → Thu hồi môi chất nếu cần → Sửa/thay đoạn lỗi → Thử kín → Hút chân không → Nạp môi chất → Chạy thử.

Tài liệu VRV của Daikin yêu cầu kiểm tra kín và hút chân không sau khi hoàn thành mạch đường ống môi chất.

---

5. Ống Đồng Bị Móp, Gập Hoặc Biến Dạng

Ống đồng thường bị móp tại:

• Điểm uốn.

• Điểm xuyên tường.

• Khu vực trần hẹp.

• Vị trí bị vật tư khác đè lên.

• Vị trí treo đỡ không phù hợp.

Ống bị móp làm giảm tiết diện dòng chảy và có thể làm tăng tổn thất áp suất.

Sai lầm thường gặp

Một số trường hợp ống bị móp nhưng vẫn được bọc bảo ôn để che đi và tiếp tục thi công.

Cách làm này có thể khiến lỗi chỉ được phát hiện sau khi công trình đã đóng trần.

Cách xử lý

Nếu biến dạng đáng kể, đặc biệt tại:

• Tuyến ống chính.

• Gần Refnet.

• Gần dàn nóng.

• Các vị trí quan trọng của hệ thống.

Nên cắt và thay đoạn ống đạt yêu cầu thay vì cố nắn lại rồi tiếp tục sử dụng.

---

6. Lắp Sai Refnet, Y-Branch Hoặc Bộ Chia Gas

Refnet/Y-branch là bộ phận quan trọng trong hệ thống VRV vì đảm nhiệm việc phân chia dòng môi chất.

Các lỗi thường gặp gồm:

• Sai mã Refnet.

• Lắp sai chiều.

• Sai tư thế.

• Sai góc lắp đặt.

• Khoảng cách trước/sau bộ chia không đúng.

• Tự chế bộ chia thay cho phụ kiện của hãng.

• Thay đổi tuyến nhưng không kiểm tra lại vị trí bộ chia.

Hậu quả

Môi chất có thể phân phối không phù hợp giữa các nhánh, dẫn tới tình trạng:

Dàn này lạnh tốt – dàn khác lạnh yếu.

Cách xử lý

Đối chiếu trực tiếp:

Model thiết bị → Mã Refnet → Shop drawing → Hiện trạng thực tế.

Nếu lắp sai cần thay hoặc điều chỉnh đúng theo yêu cầu của nhà sản xuất.

---

7. Đường Ống Bị Lọt Bụi, Nước Hoặc Hơi Ẩm

Trong thi công HVAC, đường ống môi chất phải được kiểm soát theo nguyên tắc:

SẠCH – KHÔ – KÍN.

Một lỗi rất phổ biến là đầu ống để hở trong thời gian thi công.

Khi đó:

• Bụi có thể lọt vào.

• Nước mưa có thể xâm nhập.

• Hơi ẩm có thể tích tụ.

• Mạt đồng từ quá trình cắt ống có thể còn bên trong.

Tài liệu của Daikin cũng yêu cầu sử dụng ống đồng phù hợp cho môi chất lạnh và kiểm soát tạp chất bên trong đường ống.

Cách phòng ngừa

Ngay sau khi cắt hoặc tạm dừng thi công cần:

• Bịt kín đầu ống.

• Không để ống trực tiếp ngoài trời.

• Kiểm soát nước mưa.

• Làm sạch sau khi cắt.

• Không để mạt đồng rơi vào trong.

• Bảo quản vật tư đúng khu vực.

Một tuyến ống đã nhiễm nước nặng có thể tốn rất nhiều thời gian và chi phí để xử lý.

---

8. Bảo Ôn Đường Ống VRV Không Kín

Đường ống chạy tốt nhưng bảo ôn sai vẫn có thể gây sự cố cho công trình.

Các điểm thường bị hở

• Mối nối bảo ôn.

• Co ống.

• Refnet/Y-branch.

• Vị trí van.

• Điểm xuyên tường.

• Điểm chuyển hướng.

• Đầu kết nối dàn lạnh.

Khi không khí nóng ẩm tiếp xúc với bề mặt lạnh, nước ngưng có thể xuất hiện.

Hậu quả có thể là:

• Nhỏ nước xuống trần.

• Ố vàng trần thạch cao.

• Ẩm mốc.

• Hỏng nội thất.

• Chủ đầu tư nhầm tưởng đường nước ngưng bị rò.

Tài liệu Daikin yêu cầu bảo ôn đầy đủ đường ống gas, đường ống lỏng và các bộ chia môi chất sau khi hoàn tất kiểm tra kín và hút chân không.

---

Sai Lượng Môi Chất Sau Khi Lắp Đặt Hoặc Sửa Chữa

Đây là lỗi có liên quan trực tiếp đến chiều dài đường ống thực tế.

Hệ VRV thường có lượng môi chất nạp sẵn nhất định tại nhà máy, sau đó có thể cần bổ sung theo cấu hình và chiều dài đường ống thực tế theo hướng dẫn của hãng.

Nếu tuyến ống thay đổi nhưng lượng môi chất không được tính lại, hệ thống có thể vận hành không đúng thiết kế.

Hai lỗi cần tránh

Thiếu môi chất: không đồng nghĩa cứ lạnh yếu là thiếu gas.

Thừa môi chất: cũng có thể gây điều kiện vận hành bất lợi.

Do đó, HRT không khuyến nghị nạp môi chất dựa vào cảm giác hoặc chỉ nhìn áp suất tức thời.

Cần xác định:

Model + cấu hình hệ + chiều dài đường ống thực tế + dữ liệu commissioning + hướng dẫn của nhà sản xuất.

---

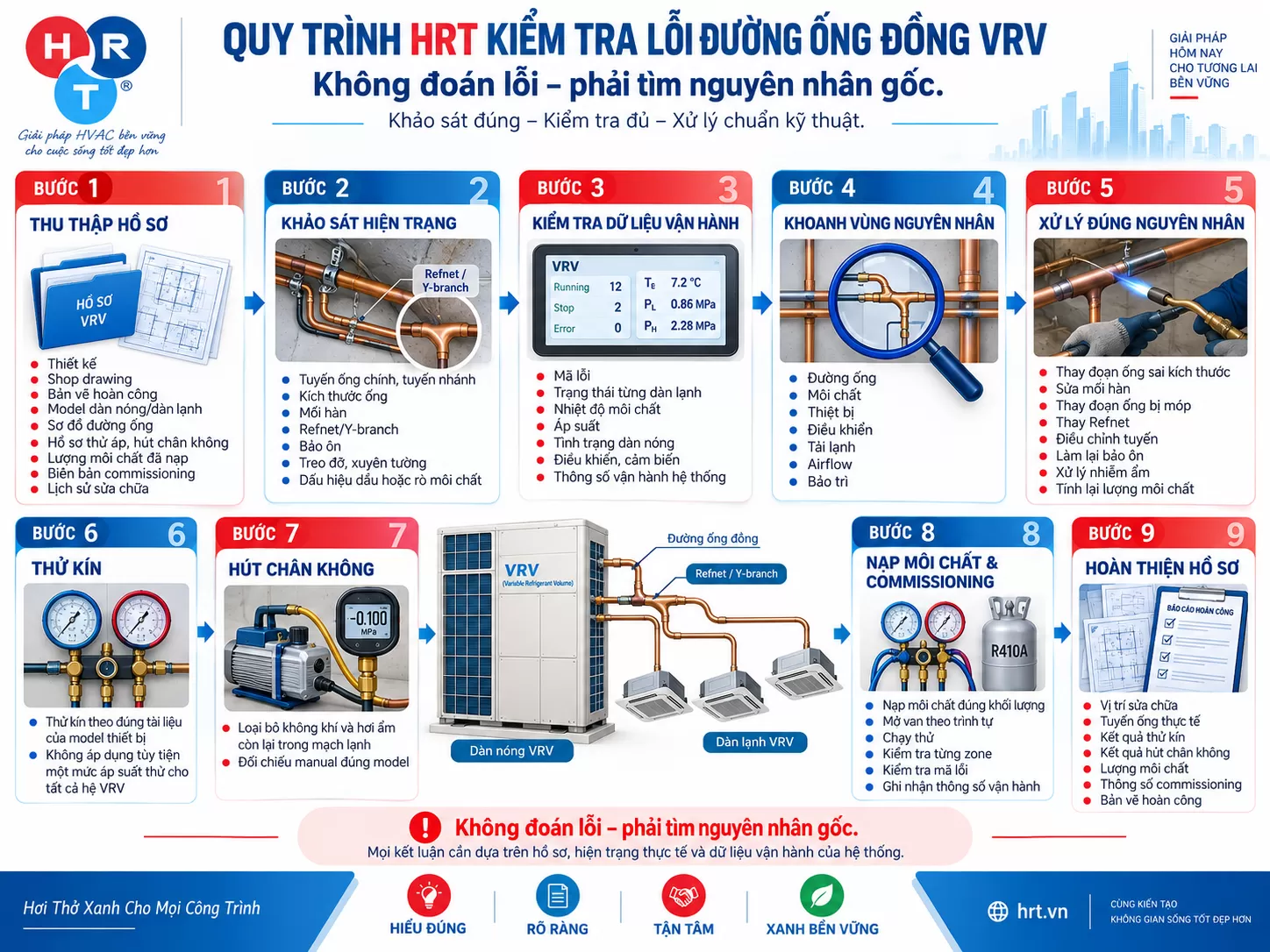

Quy Trình HRT Kiểm Tra Lỗi Đường Ống Đồng VRV

HRT tiếp cận sự cố theo nguyên tắc:

Không đoán lỗi – phải tìm nguyên nhân gốc.

Bước 1: Thu thập hồ sơ

Kiểm tra:

• Thiết kế.

• Shop drawing.

• Bản vẽ hoàn công.

• Model dàn nóng/dàn lạnh.

• Sơ đồ đường ống.

• Hồ sơ thử áp.

• Hồ sơ hút chân không.

• Lượng môi chất đã nạp.

• Biên bản commissioning.

• Lịch sử sửa chữa.

Bước 2: Khảo sát hiện trạng

Kiểm tra trực tiếp:

• Tuyến ống chính.

• Tuyến nhánh.

• Kích thước ống.

• Mối hàn.

• Refnet/Y-branch.

• Bảo ôn.

• Treo đỡ.

• Điểm xuyên tường.

• Dấu hiệu dầu hoặc rò môi chất.

Bước 3: Kiểm tra dữ liệu vận hành

Không chỉ nhìn nhiệt độ phòng.

Cần kiểm tra thêm tùy hệ thống:

• Mã lỗi.

• Trạng thái từng dàn lạnh.

• Nhiệt độ môi chất.

• Áp suất.

• Tình trạng dàn nóng.

• Điều khiển.

• Cảm biến.

• Thông số vận hành của hệ thống.

Bước 4: Khoanh vùng nguyên nhân

Phân biệt lỗi do:

Đường ống – môi chất – thiết bị – điều khiển – tải lạnh – airflow – bảo trì.

Đây là bước quan trọng để tránh sửa nhầm.

Bước 5: Xử lý đúng nguyên nhân

Tùy hiện trạng có thể:

• Thay đoạn ống sai kích thước.

• Sửa mối hàn.

• Thay đoạn ống bị móp.

• Thay Refnet.

• Điều chỉnh tuyến.

• Làm lại bảo ôn.

• Xử lý nhiễm ẩm.

• Tính lại lượng môi chất.

Bước 6: Thử kín

Sau khi can thiệp vào mạch lạnh cần tiến hành thử kín theo đúng tài liệu của model thiết bị.

Không áp dụng tùy tiện một mức áp suất thử cho tất cả các hệ VRV.

Bước 7: Hút chân không

Hút chân không nhằm loại bỏ không khí và hơi ẩm còn lại trong mạch lạnh.

Tài liệu Daikin yêu cầu kiểm tra kín và vacuum drying trước khi đưa mạch môi chất vào vận hành; các giá trị và thời gian cụ thể cần đối chiếu manual đúng model.

Bước 8: Nạp môi chất và commissioning

Sau khi hệ thống đạt yêu cầu:

• Nạp môi chất đúng khối lượng yêu cầu.

• Mở van theo trình tự.

• Chạy thử.

• Kiểm tra từng zone.

• Kiểm tra mã lỗi.

• Ghi nhận thông số vận hành.

Bước 9: Hoàn thiện hồ sơ

Cập nhật:

• Vị trí sửa chữa.

• Tuyến ống thực tế.

• Kết quả thử kín.

• Kết quả hút chân không.

• Lượng môi chất.

• Thông số commissioning.

• Bản vẽ hoàn công.

---

6 Sai Lầm Cần Tránh Khi Xử Lý Đường Ống VRV

1. Lạnh yếu là nạp thêm gas

Đây là cách xử lý dễ làm sai nhất.

Lạnh yếu có thể xuất phát từ nhiều nguyên nhân khác ngoài thiếu môi chất.

2. Hàn ống không thổi Nitơ

Có thể tạo cặn oxit bên trong đường ống và ảnh hưởng đến độ sạch của mạch lạnh.

3. Thay đổi tuyến ống nhưng không tính lại

Có thể làm thay đổi chiều dài, chênh cao, cấu hình Refnet và lượng môi chất.

4. Bảo ôn trước khi nghiệm thu mối nối

Khi phát hiện rò rỉ sẽ phải tháo bảo ôn và thậm chí mở trần.

5. Che đoạn ống bị móp rồi tiếp tục thi công

Lỗi cơ khí không biến mất khi được bọc bảo ôn.

6. Nghiệm thu chỉ bằng cảm giác lạnh

Máy đang lạnh không đồng nghĩa hệ thống được thi công đúng.

Một hệ VRV hoàn chỉnh cần có hồ sơ kiểm tra và commissioning rõ ràng.

HRT – Kiểm Soát Đường Ống VRV Từ Thiết Kế Đến Commissioning

Đối với HRT, chất lượng hệ thống VRV không nằm ở việc “lắp xong và máy chạy” mà phải được kiểm soát xuyên suốt từ thiết kế đến vận hành.

Quy trình triển khai được định hướng theo chuỗi:

Khảo sát → Hiểu đúng tải lạnh → Thiết kế → Shop drawing → Kiểm soát vật tư → Thi công → QA/QC → Thử kín → Hút chân không → Nạp môi chất → Commissioning → Bàn giao.

Ba nguyên tắc HRT theo đuổi:

HIỂU ĐÚNG – RÕ RÀNG – TẬN TÂM.

Mục tiêu là phát hiện lỗi từ sớm, xử lý đúng nguyên nhân và hạn chế tình trạng phải mở trần, sửa chữa hoặc bổ sung môi chất nhiều lần sau khi công trình đi vào sử dụng.
