Mã lỗi E1-1 bo dàn nóng Daikin VRV

Mã lỗi E1-1 bo dàn nóng bị lỗi là gì?

Mã lỗi E1-1 bo dàn nóng bị lỗi thường được gặp khi hệ thống điều hòa trung tâm Daikin VRV phát hiện bất thường tại khu vực điều khiển của dàn nóng.

Bo mạch chính dàn nóng – Main PCB – là một trong những bộ phận quan trọng của hệ thống. Bo tiếp nhận và xử lý tín hiệu, phối hợp hoạt động giữa nhiều thành phần như máy nén, quạt dàn nóng, cảm biến, mạch inverter và hệ thống truyền thông.

Khi mạch điều khiển xuất hiện bất thường, hệ thống có thể chủ động dừng vận hành nhằm bảo vệ thiết bị.

Người sử dụng có thể gặp các hiện tượng:

Dàn nóng không khởi động.
Dàn nóng chạy rồi dừng.
Nhiều dàn lạnh đồng thời mất khả năng làm lạnh.
Remote hoặc bộ điều khiển trung tâm hiển thị mã lỗi.
Lỗi xuất hiện trở lại sau khi tắt và cấp nguồn lại.

Điểm quan trọng là không nên nhìn thấy E1-1 rồi kết luận ngay bo dàn nóng đã hỏng hoàn toàn.

Cần kiểm tra đúng trình tự để xác định nguyên nhân gốc.

Hiểu đúng mã E1 trên hệ thống Daikin VRV

Theo tài liệu dịch vụ Daikin dành cho một số dòng VRV, mã E1 được xác định là bất thường của Main PCB dàn nóng – Outdoor Main PCB Abnormality. Những nguyên nhân cần ưu tiên kiểm tra bao gồm bản thân PCB dàn nóng và tình trạng kết nối dây/đầu nối liên quan.

Tuy nhiên, hệ thống VRV có nhiều thế hệ, model và bộ điều khiển khác nhau.

Một số thiết bị chẩn đoán hoặc hệ thống điều khiển có thể cung cấp thêm thông tin chi tiết hoặc sub-code đi kèm mã lỗi chính.

Vì vậy:

Mã lỗi phải được đối chiếu với đúng model và tài liệu service manual của thiết bị thực tế.

Không nên lấy bảng mã lỗi của một dòng VRV để áp dụng tuyệt đối cho tất cả các thế hệ máy.

Đây cũng là nguyên tắc quan trọng trong chẩn đoán HVAC:

Đọc đúng mã – hiểu đúng hệ thống – kiểm tra đúng nguyên nhân.

Dấu hiệu thường gặp khi hệ thống báo lỗi E1-1

Remote hoặc bộ điều khiển hiển thị mã lỗi

Đây là dấu hiệu rõ nhất.

Mã lỗi có thể xuất hiện trên:

Remote có dây.
Bộ điều khiển trung tâm.
Hệ thống quản lý tòa nhà.
Công cụ service checker.
Lịch sử lỗi của hệ thống.

Kỹ thuật viên nên ghi nhận đầy đủ mã lỗi chính, sub-code, model dàn nóng và thời điểm xảy ra lỗi trước khi reset hệ thống.

Thông tin lịch sử lỗi rất có giá trị cho quá trình chẩn đoán.

Dàn nóng không khởi động

Dàn lạnh có thể vẫn có nguồn và nhận lệnh từ remote nhưng dàn nóng không vận hành.

Hệ thống vì vậy không tạo đủ công suất lạnh.

Với một hệ VRV phục vụ nhiều khu vực, lỗi tại dàn nóng có thể ảnh hưởng đồng thời đến nhiều phòng hoặc nhiều zone.

Dàn nóng chạy rồi ngắt

Một số trường hợp hệ thống khởi động bình thường nhưng chỉ hoạt động trong thời gian ngắn rồi dừng và báo lỗi.

Khi đó không nên chỉ tập trung vào máy nén.

Cần kiểm tra đồng thời:

Nguồn điện.
PCB chính.
Jack kết nối.
Dây liên kết.
Mạch điều khiển.
Các mã lỗi đi kèm.

Lỗi xuất hiện lại sau khi reset

Tắt nguồn rồi cấp lại có thể giúp hệ thống hoạt động trở lại trong một số tình huống do nhiễu hoặc lỗi tức thời.

Nhưng nếu E1-1 tiếp tục xuất hiện thì reset không còn là giải pháp.

Reset chỉ xóa trạng thái lỗi – không sửa được nguyên nhân gây lỗi.

Nguyên nhân gây lỗi E1-1 dàn nóng Daikin VRV

Bo mạch chính dàn nóng gặp sự cố

Main PCB có thể bị hỏng hoặc hoạt động không ổn định do linh kiện điện tử xuống cấp, sự cố nguồn hoặc ảnh hưởng từ môi trường.

Kỹ thuật viên cần kiểm tra tình trạng thực tế của bo thay vì chỉ quan sát mã lỗi.

Các dấu hiệu cần chú ý gồm:

Cháy đen PCB.
Tụ phồng.
Đầu jack đổi màu.
Mạch bị oxy hóa.
Mùi khét.
Dấu hiệu nước hoặc hơi ẩm.
Côn trùng xâm nhập.

Dây hoặc đầu nối của bo bị lỏng

Đây là hạng mục phải kiểm tra trước khi quyết định thay bo.

Trong quá trình vận hành lâu dài, đầu nối có thể:

Lỏng.
Oxy hóa.
Tiếp xúc kém.
Cắm chưa hết hành trình.
Bị ảnh hưởng trong quá trình bảo trì trước đó.

Một kết nối không ổn định có thể khiến hệ thống ghi nhận trạng thái bất thường.

Nguồn điện bất thường

Dù E1 hướng trực tiếp đến khu vực PCB dàn nóng, tình trạng nguồn điện vẫn cần được kiểm tra trong quá trình chẩn đoán thực tế.

Đặc biệt với hệ VRV công suất lớn cần lưu ý:

Điện áp bất thường.
Mất pha.
Lệch pha.
Đầu cốt lỏng.
Tiếp điểm cháy.
Aptomat hoặc thiết bị đóng cắt có vấn đề.

Nguồn điện không ổn định kéo dài có thể ảnh hưởng đến tuổi thọ linh kiện điện tử.

Độ ẩm, bụi hoặc côn trùng

Dàn nóng thường đặt tại:

Mái công trình.
Ban công kỹ thuật.
Sân thượng.
Khu vực ngoài trời.
Phòng kỹ thuật bán hở.

Nếu hộp điện không được bảo vệ tốt, bụi, độ ẩm hoặc côn trùng có thể tác động đến PCB và các đầu nối.

Một dấu vết chập do côn trùng đôi khi rất nhỏ nhưng đủ làm hệ thống mất khả năng vận hành.

Nhiễu hoặc bất thường tức thời

Trong tài liệu service của Daikin, việc ngắt và cấp nguồn trở lại cũng được sử dụng như một bước xác minh.

Nếu hệ thống trở lại bình thường hoàn toàn, kỹ thuật viên cần xem xét khả năng có yếu tố bên ngoài hoặc nhiễu tức thời.

Tuy nhiên, nếu lỗi tái diễn thì phải tiếp tục kiểm tra thay vì reset nhiều lần.

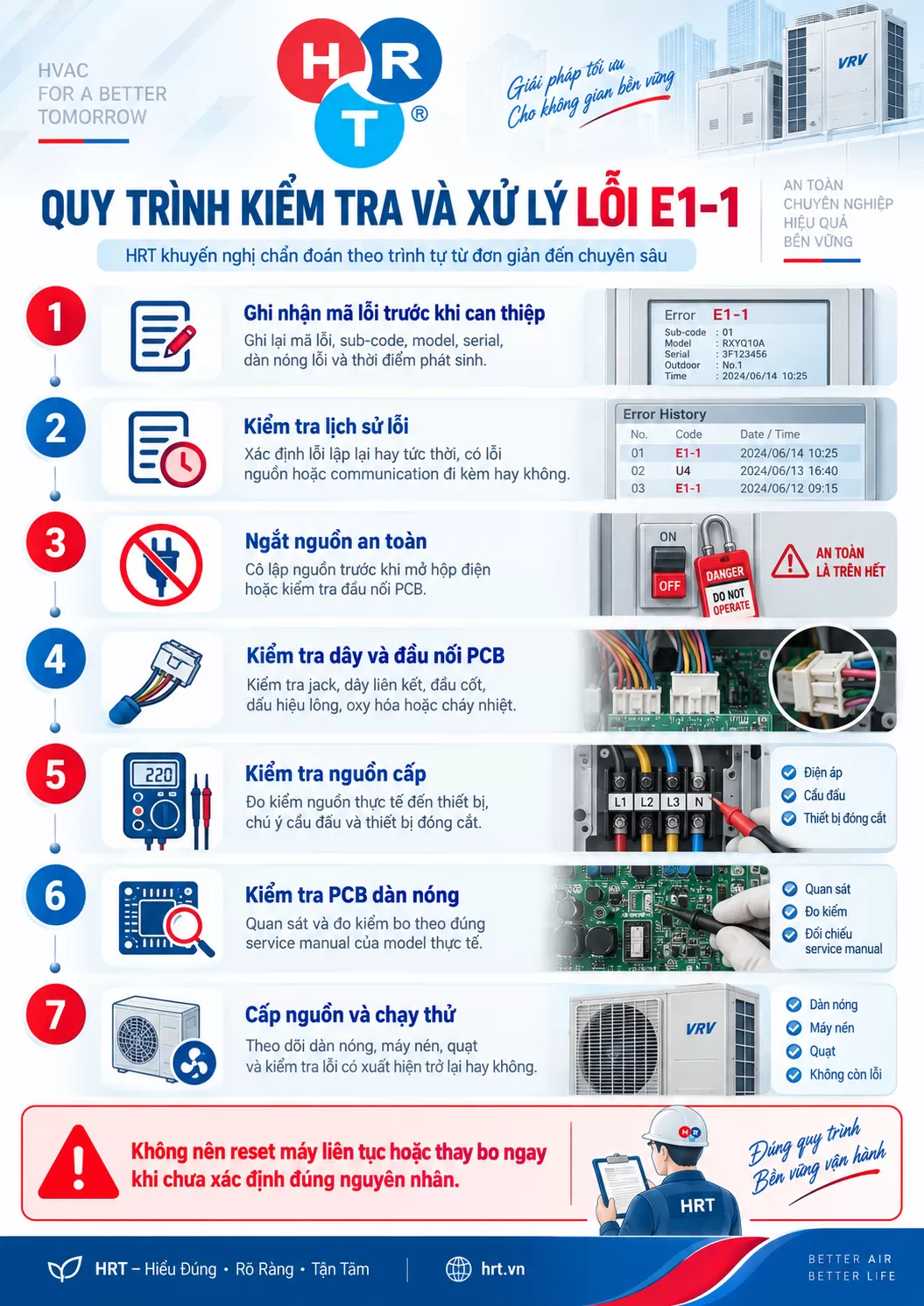

Quy trình kiểm tra và xử lý lỗi E1-1

Mã lỗi E1-1

HRT khuyến nghị chẩn đoán theo trình tự từ đơn giản đến chuyên sâu.

Bước 1: Ghi nhận mã lỗi trước khi can thiệp

Không nên vừa đến công trình đã reset máy.

Trước tiên cần ghi lại:

Mã lỗi.
Sub-code nếu có.
Model dàn nóng.
Serial.
Dàn nóng nào đang lỗi.
Thời điểm phát sinh.
Những lỗi xảy ra trước hoặc sau E1.

Nếu công trình có nhiều module VRV, phải xác định chính xác module xảy ra bất thường.

Bước 2: Kiểm tra lịch sử lỗi

Lịch sử lỗi giúp trả lời:

Lỗi xảy ra một lần hay lặp lại?
Có lỗi nguồn trước đó không?
Có lỗi communication đi kèm không?
Lỗi xảy ra sau bảo trì hay sau mất điện?
Có nhiều dàn nóng cùng báo lỗi không?

Đây là dữ liệu rất quan trọng nhưng thường bị bỏ qua.

Bước 3: Ngắt nguồn an toàn

Trước khi mở hộp điện hoặc kiểm tra đầu nối phải cô lập nguồn phù hợp.

Hệ thống VRV sử dụng mạch công suất và inverter. Một số bộ phận vẫn có thể tồn tại điện áp sau khi ngắt nguồn.

Chỉ người có chuyên môn, thiết bị bảo hộ và dụng cụ đo phù hợp mới nên thực hiện kiểm tra bên trong tủ điện.

Bước 4: Kiểm tra dây và đầu nối PCB

Kiểm tra:

Jack kết nối.
Dây liên kết.
Đầu cốt.
Dấu hiệu lỏng.
Oxy hóa.
Cháy nhiệt.
Chuột hoặc côn trùng làm hỏng dây.

Nếu phát hiện kết nối bất thường phải xử lý trước khi kết luận PCB hỏng.

Bước 5: Kiểm tra nguồn cấp

Kỹ thuật viên tiến hành đo kiểm theo yêu cầu của model thực tế.

Không chỉ đo điện áp tại tủ điện tổng mà cần kiểm tra nguồn thực tế đến thiết bị.

Đặc biệt nên chú ý dấu hiệu bất thường tại cầu đấu và thiết bị đóng cắt.

Bước 6: Kiểm tra PCB dàn nóng

Quan sát và đo kiểm bo theo tài liệu service manual của đúng model.

Không nên sửa bo theo kiểu thử linh kiện ngẫu nhiên.

Nếu bo có dấu hiệu cháy hoặc hư hỏng, cần tìm nguyên nhân trước khi lắp bo mới.

Nếu không xử lý nguyên nhân gốc, bo thay thế có thể tiếp tục hỏng.

Bước 7: Cấp nguồn và chạy thử

Sau khi xử lý:

Cấp nguồn đúng trình tự.
Kiểm tra mã lỗi.
Cho hệ thống vận hành.
Theo dõi trạng thái dàn nóng.
Theo dõi máy nén và quạt.
Kiểm tra khả năng đáp ứng tải.
Kiểm tra lỗi có xuất hiện trở lại hay không.

Không nên kết thúc công việc ngay khi hệ thống vừa khởi động được.

Cần xác nhận hệ thống vận hành ổn định.

Bảng chẩn đoán nhanh lỗi E1-1

Hiện tượng	Hạng mục cần ưu tiên kiểm tra
Báo E1 sau khi cấp nguồn	PCB chính, jack và dây kết nối
Reset xong chạy bình thường	Theo dõi nhiễu hoặc bất thường tức thời
Reset xong tiếp tục E1	Kiểm tra sâu PCB và kết nối
PCB có dấu cháy	Ngừng vận hành, kiểm tra nguyên nhân trước khi thay
Jack hoặc dây bị lỏng	Xử lý kết nối và chạy kiểm tra lại
Có dấu hiệu ẩm/oxy hóa	Xử lý PCB, đầu nối và nguyên nhân môi trường
Nhiều lỗi xuất hiện đồng thời	Đọc toàn bộ lịch sử lỗi trước khi kết luận

Có phải báo E1-1 là phải thay bo dàn nóng?

Không nên kết luận như vậy ngay từ đầu.

Bo dàn nóng có thể thực sự hỏng, nhưng trước khi thay cần kiểm tra:

Mã lỗi có đúng hay không.
Model thiết bị.
Dây và đầu nối.
Nguồn cấp.
Tình trạng PCB.
Các mã lỗi liên quan.
Điều kiện môi trường tại vị trí lắp đặt.

Chỉ thay bo khi đã có căn cứ kỹ thuật.

Đây là điểm rất quan trọng vì PCB dàn nóng VRV là linh kiện có giá trị cao.

Chẩn đoán sai không chỉ làm tăng chi phí mà còn có thể không giải quyết được lỗi.

Những sai lầm thường gặp khi xử lý lỗi E1-1

Reset liên tục

Reset nhiều lần có thể làm người vận hành bỏ qua nguyên nhân thực tế.

Nếu lỗi xuất hiện trở lại, cần dừng việc reset và chuyển sang chẩn đoán.

Thay bo ngay khi thấy mã E1

Đây là cách xử lý thiếu bước kiểm tra.

Cần xác minh dây và đầu nối trước.

Thay bo nhưng không tìm nguyên nhân gốc

Nếu bo hỏng do nguồn điện, hơi ẩm hoặc côn trùng mà chỉ thay PCB, lỗi có thể tái diễn.

Sử dụng bảng mã lỗi không đúng model

VRV có nhiều thế hệ thiết bị.

Kỹ thuật viên phải xác định model và tham khảo đúng tài liệu service tương ứng.

Đánh giá lỗi chỉ bằng một thông số

Chẩn đoán hệ thống HVAC không nên dựa vào một hiện tượng duy nhất.

Cần kết hợp:

mã lỗi + lịch sử lỗi + đo kiểm + quan sát + điều kiện vận hành thực tế.

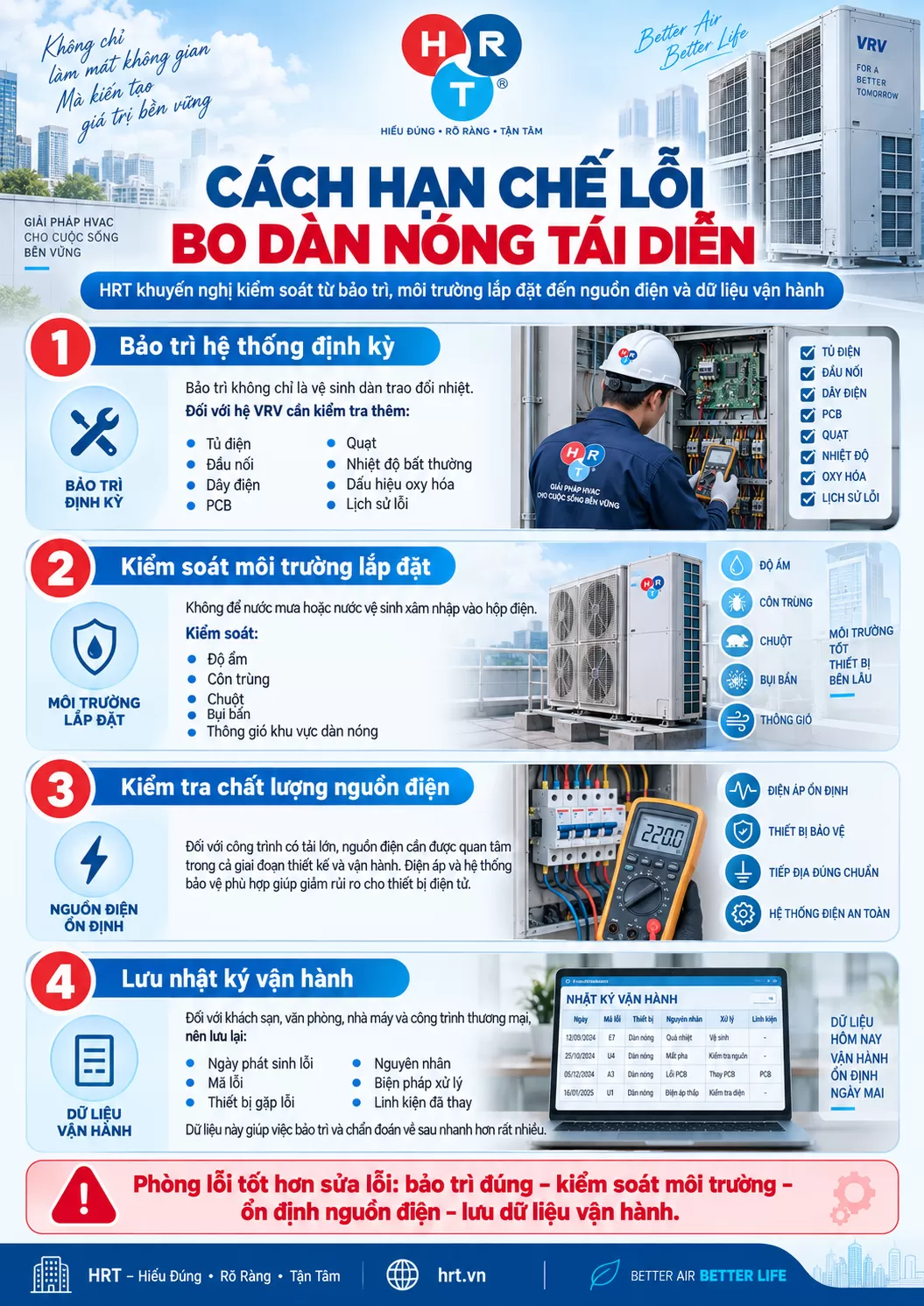

Cách hạn chế lỗi bo dàn nóng tái diễn

Mã lỗi E1-1

Bảo trì hệ thống định kỳ

Bảo trì không chỉ là vệ sinh dàn trao đổi nhiệt.

Đối với hệ VRV cần kiểm tra thêm:

Tủ điện.
Đầu nối.
Dây điện.
PCB.
Quạt.
Nhiệt độ bất thường.
Dấu hiệu oxy hóa.
Lịch sử lỗi.

Kiểm soát môi trường lắp đặt

Không để nước mưa hoặc nước vệ sinh xâm nhập vào hộp điện.

Kiểm soát:

Độ ẩm.
Côn trùng.
Chuột.
Bụi bẩn.
Thông gió khu vực dàn nóng.

Kiểm tra chất lượng nguồn điện

Đối với công trình có tải lớn, nguồn điện cần được quan tâm trong cả giai đoạn thiết kế và vận hành.

Điện áp và hệ thống bảo vệ phù hợp giúp giảm rủi ro cho thiết bị điện tử.

Lưu nhật ký vận hành

Đối với khách sạn, văn phòng, nhà máy và công trình thương mại, nên lưu lại:

Ngày phát sinh lỗi.
Mã lỗi.
Thiết bị gặp lỗi.
Nguyên nhân.
Biện pháp xử lý.
Linh kiện đã thay.

Dữ liệu này giúp việc bảo trì và chẩn đoán về sau nhanh hơn rất nhiều.

Kết luận

Mã lỗi E1-1 bo dàn nóng bị lỗi là cảnh báo cần được kiểm tra có hệ thống, không nên xử lý bằng cách reset liên tục hoặc thay PCB ngay lập tức.

Quy trình đúng cần bắt đầu từ:

xác nhận mã lỗi → kiểm tra lịch sử → kiểm tra kết nối → kiểm tra nguồn → đánh giá PCB → xử lý nguyên nhân → chạy thử xác nhận.

Đối với hệ thống Daikin VRV phục vụ văn phòng, khách sạn, trung tâm thương mại, nhà máy hoặc công trình có yêu cầu vận hành liên tục, chẩn đoán đúng ngay từ đầu giúp giảm thời gian dừng hệ thống, hạn chế thay linh kiện không cần thiết và kiểm soát tốt chi phí sửa chữa.
