PAU Là Gì? Cấu Tạo, Nguyên Lý & Ứng Dụng Trong HVAC

PAU là gì trong hệ thống HVAC?

Có thể hiểu đơn giản:

PAU là thiết bị chuyên xử lý gió ngoài trời trước khi lượng không khí này được đưa vào khu vực sử dụng hoặc các thiết bị HVAC phía sau.

Một PAU có thể thực hiện một hoặc nhiều chức năng:

Lấy gió tươi từ bên ngoài.
Lọc bụi và tạp chất.
Làm lạnh không khí.
Tách ẩm.
Gia nhiệt khi cần.
Điều chỉnh lưu lượng gió.
Theo dõi nhiệt độ, độ ẩm và áp suất.
Kết nối hệ thống BMS để giám sát và điều khiển.

PAU không đơn thuần là một quạt cấp gió tươi. Tùy yêu cầu công trình, thiết bị có thể bao gồm nhiều cấp xử lý không khí khác nhau.

Vì sao công trình cần xử lý gió tươi?

Các công trình hiện đại thường có không gian kín nhằm tiết kiệm năng lượng và kiểm soát điều hòa tốt hơn. Tuy nhiên, con người vẫn cần một lượng không khí ngoài trời phù hợp để duy trì chất lượng không khí trong nhà.

Gió ngoài trời có thể giúp:

Bổ sung không khí mới cho không gian.
Pha loãng CO₂ và các chất ô nhiễm trong nhà.
Hỗ trợ kiểm soát chất lượng không khí IAQ.
Tạo điều kiện thông gió cho khu vực đông người.

Tuy nhiên, gió tươi không đồng nghĩa với gió sạch tuyệt đối.

Không khí ngoài trời có thể mang theo:

Bụi.
Phấn hoa.
Khí thải giao thông.
Hơi ẩm.
Nhiệt lượng lớn.
Các chất ô nhiễm khác tùy môi trường.

Đặc biệt trong điều kiện khí hậu nóng ẩm như Việt Nam, việc đưa một lượng lớn không khí ngoài trời trực tiếp vào phòng có thể làm tăng đáng kể cả tải nhiệt lẫn tải ẩm cho hệ thống điều hòa.

PAU được sử dụng để xử lý những yếu tố này trước khi gió được đưa vào công trình.

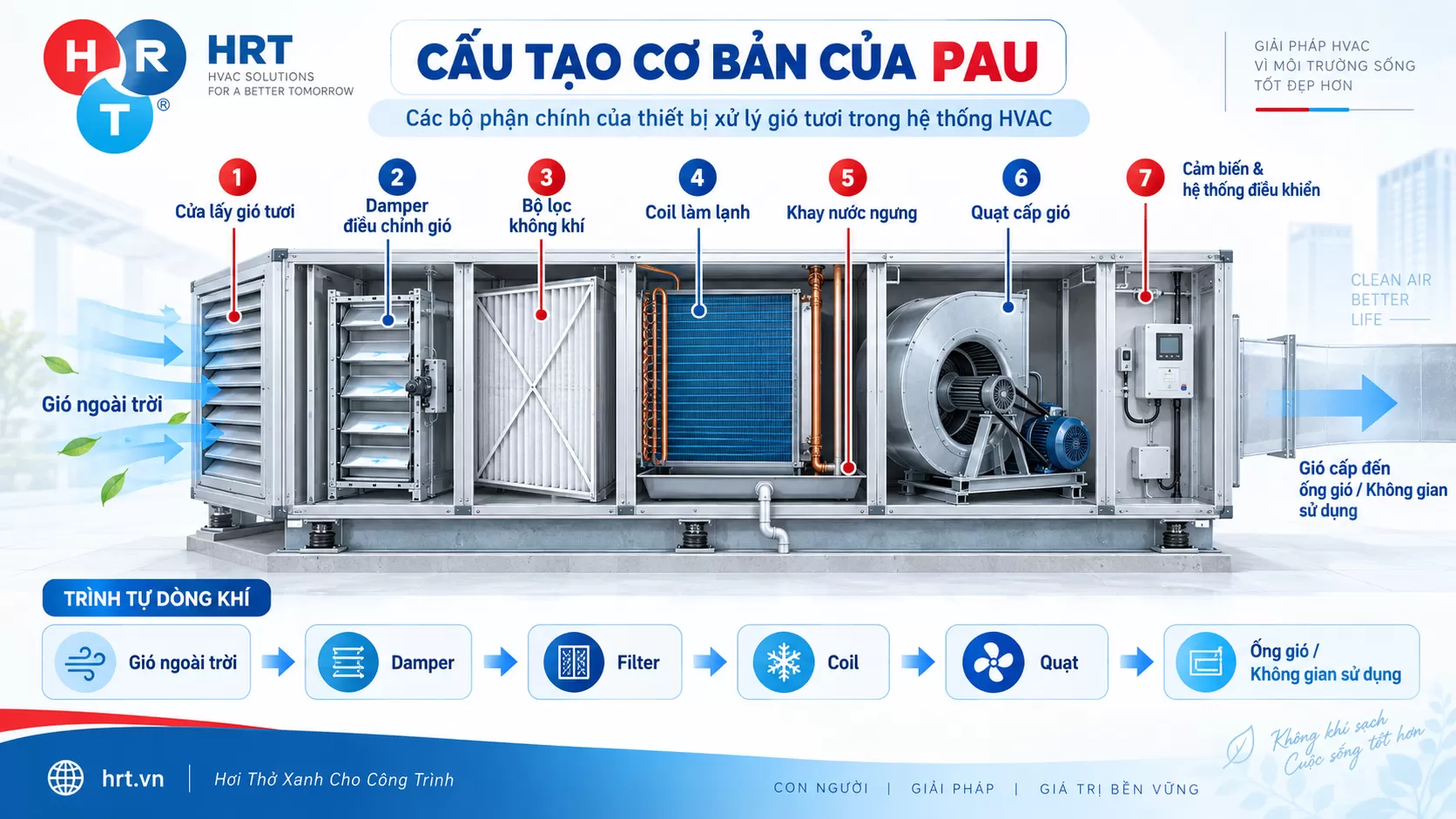

Cấu tạo cơ bản của PAU

PAU

Cấu hình PAU phụ thuộc vào yêu cầu từng dự án. Một PAU điển hình có thể bao gồm các bộ phận sau.

1. Cửa lấy gió tươi

Đây là vị trí tiếp nhận không khí ngoài trời.

Vị trí cửa lấy gió cần được tính toán cẩn thận, tránh đặt gần:

Miệng xả khí.
Khu vực ô nhiễm.
Bãi xe.
Máy phát điện.
Khu vực có nhiều bụi hoặc khí thải.

Nếu bố trí sai vị trí, hệ thống có thể hút ngược khí ô nhiễm vào tòa nhà.

2. Damper điều chỉnh gió

Damper giúp đóng, mở hoặc điều chỉnh lượng không khí đi vào PAU.

Damper có thể hoạt động độc lập hoặc kết nối với hệ thống điều khiển để thay đổi lưu lượng gió theo nhu cầu thực tế.

3. Bộ lọc không khí

Filter có nhiệm vụ loại bỏ bụi và các hạt có trong không khí ngoài trời.

Tùy công năng công trình, hệ thống có thể sử dụng:

Lọc thô.
Lọc trung gian.
Lọc hiệu suất cao.
Nhiều cấp lọc liên tiếp.

Cấp lọc càng cao thì trở lực không khí thường càng lớn, vì vậy cần tính toán đồng bộ với quạt.

4. Coil làm lạnh

Đây là một trong những thành phần quan trọng của PAU có chức năng xử lý nhiệt và ẩm.

Trong hệ thống Chiller, nước lạnh được cấp đến coil. Không khí ngoài trời khi đi qua coil sẽ trao đổi nhiệt với nước lạnh và giảm nhiệt độ.

Nếu nhiệt độ bề mặt coil thấp hơn điểm sương của không khí, hơi nước sẽ ngưng tụ. Nhờ đó PAU có thể đồng thời làm lạnh và tách ẩm gió tươi.

5. Khay nước ngưng

Nước hình thành trong quá trình tách ẩm được thu vào khay nước ngưng rồi dẫn ra ngoài.

Thiết kế đường thoát nước ngưng cần đảm bảo:

Thoát nước tốt.
Không trào ngược.
Không rò rỉ.
Thuận tiện vệ sinh và bảo trì.

6. Quạt cấp gió

Quạt tạo áp suất để đưa không khí qua:

Filter → Coil → PAU → Ống gió → Không gian sử dụng hoặc thiết bị phía sau.

Quạt phải được lựa chọn theo cả:

Lưu lượng gió.
Tổng tổn thất áp suất của hệ thống.

Chỉ lựa chọn quạt theo m³/h mà bỏ qua cột áp là một lỗi phổ biến trong thiết kế HVAC.

7. Cảm biến và hệ thống điều khiển

PAU hiện đại có thể tích hợp các cảm biến:

Nhiệt độ.
Độ ẩm.
Áp suất.
Chênh áp filter.
Trạng thái quạt.
Lưu lượng gió.
CO₂ trong một số chiến lược điều khiển.

Thiết bị có thể kết nối với BMS – Building Management System để giám sát và điều chỉnh chế độ vận hành.

Nguyên lý hoạt động của PAU

Có thể mô tả nguyên lý cơ bản theo chu trình:

Không khí ngoài trời → Damper → Filter → Coil xử lý nhiệt/ẩm → Quạt → Ống gió → AHU/FCU hoặc không gian điều hòa

Bước 1: Lấy gió ngoài trời

Không khí ngoài trời đi vào PAU thông qua cửa lấy gió và damper.

Bước 2: Lọc không khí

Gió đi qua bộ lọc để loại bỏ bụi và các hạt ô nhiễm theo cấp lọc thiết kế.

Bước 3: Xử lý nhiệt và độ ẩm

Nếu có coil lạnh, không khí đi qua coil để:

Giảm nhiệt độ.
Tách bớt hơi ẩm.

Ở một số hệ thống đặc biệt có thể có thêm coil gia nhiệt hoặc các cấp xử lý khác.

Bước 4: Tạo áp suất và cấp gió

Quạt PAU tạo áp suất cần thiết để đưa không khí đã xử lý vào hệ thống ống gió.

Bước 5: Phân phối gió

Gió có thể được:

Cấp trực tiếp vào phòng.
Cấp đến AHU.
Cấp đến khu vực sử dụng FCU.
Phân phối thông qua một mạng ống gió riêng.

Cấu hình chính xác phụ thuộc vào thiết kế từng công trình.

PAU khác AHU như thế nào?

PAU và AHU có nhiều bộ phận tương tự nhưng chức năng thiết kế thường khác nhau.

Tiêu chí	PAU	AHU
Nguồn không khí	Chủ yếu gió ngoài trời	Gió hồi, gió tươi hoặc hỗn hợp
Chức năng chính	Xử lý gió tươi	Xử lý và phân phối không khí
Lọc khí	Có	Có
Coil lạnh	Có thể có	Thường có
Tách ẩm	Có thể	Có thể
Kết nối Chiller	Có thể	Phổ biến
Ứng dụng	Gió tươi, kiểm soát tải ẩm	Điều hòa không khí khu vực lớn

Điểm quan trọng là không nên kết luận PAU hay AHU chỉ dựa vào hình dạng thiết bị. Cần xem sơ đồ HVAC và chức năng thiết kế.

PAU khác FCU như thế nào?

FCU – Fan Coil Unit thường được bố trí tại từng khu vực hoặc từng phòng để xử lý tải nhiệt.

Trong khi đó:

PAU chủ yếu xử lý gió tươi.

Một hệ thống có thể thiết kế theo phương án:

Gió ngoài trời → PAU → cấp gió tươi vào phòng

đồng thời:

Không khí trong phòng → FCU → xử lý tải lạnh → tuần hoàn lại phòng

Nhờ đó hai thiết bị đảm nhiệm hai nhiệm vụ khác nhau nhưng hỗ trợ lẫn nhau.

PAU kết hợp với Chiller như thế nào?

Trong hệ thống điều hòa trung tâm Water Chiller:

Chiller → Bơm nước lạnh → PAU → Nước hồi → Chiller

Nước lạnh được đưa đến coil PAU để trao đổi nhiệt với không khí ngoài trời.

Khi thiết kế cần tính toán:

Nhiệt độ nước cấp/hồi.
Lưu lượng nước.
Công suất coil.
Tải nhiệt gió tươi.
Tải ẩn do hơi ẩm.
Nhiệt độ gió sau coil.
Điều kiện điểm sương.
Lưu lượng gió yêu cầu.

Đặc biệt với khí hậu nóng ẩm, tải ẩn của gió tươi là yếu tố không nên bỏ qua.

Vai trò của PAU trong hệ thống HVAC

Xử lý gió ngoài trời

PAU tạo một bước xử lý riêng trước khi không khí ngoài trời đi vào công trình.

Hỗ trợ kiểm soát độ ẩm

Coil PAU có thể làm lạnh không khí xuống dưới điểm sương để tách bớt hơi nước.

Đây là chức năng đặc biệt quan trọng đối với các công trình tại Việt Nam.

Giảm tải cho thiết bị phía sau

Khi gió ngoài trời đã được xử lý trước, AHU hoặc FCU không phải xử lý toàn bộ tải nhiệt và tải ẩm của lượng gió này.

Tuy nhiên mức giảm tải phụ thuộc vào thiết kế cụ thể chứ không có một tỷ lệ cố định cho mọi công trình.

Hỗ trợ chất lượng không khí trong nhà

Khi kết hợp đúng giữa:

Gió tươi.
Lọc khí.
Hút thải.
Kiểm soát độ ẩm.
Phân phối gió.
Bảo trì.

PAU có thể trở thành một thành phần quan trọng trong chiến lược kiểm soát IAQ của công trình.

PAU được sử dụng ở đâu?

Tòa nhà văn phòng

PAU cung cấp lượng không khí ngoài trời phù hợp cho khu vực làm việc, phòng họp và các khu vực đông người.

Khách sạn

Có thể ứng dụng cho:

Phòng nghỉ.
Hành lang.
Sảnh.
Nhà hàng.
Phòng hội nghị.

Trung tâm thương mại

Lượng người thay đổi lớn theo thời gian nên việc kiểm soát gió tươi cần phối hợp với điều hòa và hệ thống hút thải.

Bệnh viện

Mỗi khu vực bệnh viện có yêu cầu kiểm soát không khí khác nhau. PAU phải được lựa chọn theo đúng tiêu chuẩn và yêu cầu kỹ thuật tương ứng.

Nhà máy

PAU có thể cung cấp không khí ngoài trời đã được xử lý cho khu vực sản xuất, văn phòng hoặc khu vực công nghệ.

Phòng sạch

PAU có thể là một mắt xích của chuỗi xử lý không khí nhưng cần phối hợp với:

Hệ thống lọc.
AHU.
HEPA khi áp dụng.
Kiểm soát nhiệt độ.
Độ ẩm.
Chênh áp phòng.

7 tiêu chí lựa chọn PAU

1. Lưu lượng gió tươi

Đây là thông số đầu tiên cần xác định.

Không nên lựa chọn PAU đơn giản theo diện tích sàn mà phải căn cứ vào công năng, mật độ người và tiêu chuẩn thông gió áp dụng.

2. Điều kiện không khí ngoài trời

Cần xác định:

Nhiệt độ.
Độ ẩm.
Enthalpy.
Điều kiện thiết kế mùa hè/mùa đông.

3. Nhiệt độ và độ ẩm gió sau xử lý

Đây là dữ liệu quan trọng để xác định công suất coil và khả năng tách ẩm.

4. Công suất lạnh

Công suất coil cần được tính dựa trên cả tải hiện và tải ẩn, không chỉ chênh lệch nhiệt độ.

5. Cột áp quạt

Cần cộng đầy đủ tổn thất qua:

Filter.
Coil.
Damper.
Ống gió.
Co cút.
Miệng gió.
Các phụ kiện khác.

6. Cấp lọc

Cấp lọc phải phù hợp công năng và đồng thời được tính vào tổng trở lực hệ thống.

7. Không gian bảo trì

Cần có đủ không gian để:

Tháo filter.
Vệ sinh coil.
Kiểm tra quạt.
Bảo trì motor.
Vệ sinh khay nước ngưng.
Kiểm tra cảm biến.

Một PAU lựa chọn đúng nhưng không có không gian bảo trì vẫn có thể gây nhiều vấn đề trong quá trình vận hành.

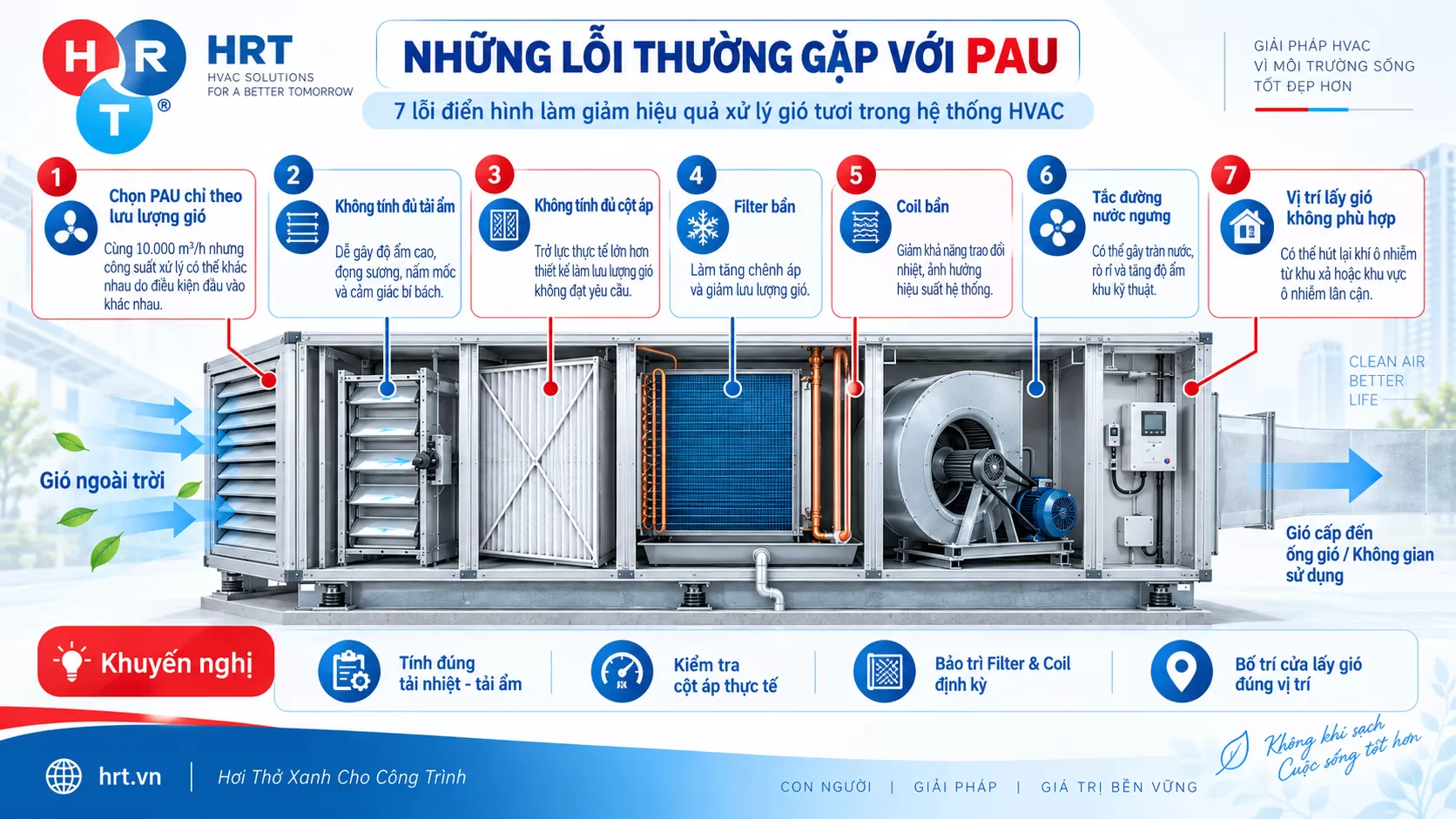

Những lỗi thường gặp với PAU

PAU

Chọn PAU chỉ theo lưu lượng gió

Hai PAU cùng lưu lượng 10.000 m³/h chưa chắc có cùng công suất xử lý.

Điều kiện nhiệt độ và độ ẩm đầu vào có thể khiến tải coil rất khác nhau.

Không tính đủ tải ẩm

Đây là vấn đề đặc biệt cần lưu ý trong khí hậu nóng ẩm.

Hậu quả có thể gồm:

Độ ẩm phòng cao.
Đọng sương.
Nấm mốc.
Cảm giác bí.
Hệ thống hoạt động kém hiệu quả.

Không tính đủ cột áp

Khi trở lực thực tế lớn hơn thiết kế, lưu lượng gió có thể không đạt yêu cầu.

Filter bẩn

Filter bẩn làm tăng chênh áp và giảm lưu lượng gió.

Coil bẩn

Bụi bám trên coil làm giảm khả năng trao đổi nhiệt.

Tắc đường nước ngưng

Có thể gây:

Tràn nước.
Rò rỉ.
Tăng độ ẩm.
Ảnh hưởng khu vực kỹ thuật.

Vị trí lấy gió không phù hợp

Nếu cửa lấy gió gần nguồn xả, hệ thống có thể hút lại chính lượng khí ô nhiễm vừa được thải ra ngoài.

Bảo trì PAU cần kiểm tra những gì?

Một chương trình bảo trì PAU nên chú ý tối thiểu:

Kiểm tra và vệ sinh filter.
Theo dõi chênh áp qua filter.
Vệ sinh coil.
Kiểm tra quạt và motor.
Kiểm tra dây đai nếu sử dụng truyền động dây đai.
Kiểm tra khay nước ngưng.
Thông đường nước ngưng.
Kiểm tra damper.
Kiểm tra cảm biến.
Kiểm tra lưu lượng và nhiệt độ gió sau bảo trì.

Dữ liệu vận hành nên được lưu lại để phát hiện xu hướng suy giảm hiệu suất theo thời gian.

PAU có giúp tiết kiệm năng lượng không?

Có thể, nhưng không phải trong mọi trường hợp.

PAU giúp xử lý riêng tải gió tươi và tạo điều kiện để hệ thống HVAC vận hành có kiểm soát hơn.

Tuy nhiên PAU cũng tiêu thụ:

Điện quạt.
Năng lượng lạnh.
Năng lượng gia nhiệt nếu có.

Muốn tối ưu năng lượng cần xem xét đồng bộ:

Hiệu suất quạt.
Tổn thất áp suất.
Lưu lượng gió.
Lịch vận hành.
Kiểm soát CO₂ khi phù hợp.
Điều kiện ngoài trời.
Chiến lược BMS.
Khả năng thu hồi năng lượng.

Mục tiêu không phải đơn giản là “lắp thêm PAU”, mà là xử lý đúng lượng gió tươi cần thiết với mức năng lượng hợp lý.

Giải pháp PAU và HVAC tại HRT

Với hệ thống xử lý gió tươi, thiết bị không nên được lựa chọn độc lập.

Cần xem xét đồng bộ:

Gió tươi → PAU → AHU/FCU → Ống gió → Hút thải → Chiller/VRV → Điều khiển BMS

HRT cung cấp các dịch vụ liên quan đến hệ thống điều hòa thông gió gồm:

Khảo sát hiện trạng.
Tư vấn giải pháp HVAC.
Thiết kế hệ thống.
Lựa chọn thiết bị.
Cung cấp và thi công.
Cân chỉnh hệ thống.
Bảo trì.
Cải tạo và tối ưu vận hành.

Đối với công trình đang gặp các vấn đề như thiếu gió tươi, độ ẩm cao, đọng sương, lưu lượng không đủ hoặc hệ thống HVAC tiêu thụ nhiều năng lượng, việc khảo sát tổng thể hệ thống thường cần được thực hiện trước khi quyết định thay hoặc bổ sung PAU.

Kết luận

PAU là thiết bị xử lý gió tươi quan trọng trong nhiều hệ thống HVAC, đặc biệt tại những công trình có yêu cầu kiểm soát nhiệt độ, độ ẩm và chất lượng không khí.

Tùy cấu hình, PAU có thể đảm nhiệm:

Lọc gió.
Làm lạnh.
Tách ẩm.
Gia nhiệt.
Điều chỉnh lưu lượng.
Kết nối hệ thống điều khiển.

PAU thường phối hợp với Chiller, AHU, FCU, hệ thống ống gió và BMS để hình thành một hệ thống điều hòa – thông gió hoàn chỉnh.

Một hệ thống PAU vận hành hiệu quả phải được tính đúng lưu lượng, đúng tải nhiệt – tải ẩm, đúng cột áp, đúng cấp lọc và thuận tiện cho bảo trì ngay từ giai đoạn thiết kế.
