Tiêu Chuẩn Kỹ Thuật Khi Lắp Đặt Điều Hòa VRV/VRF

Tiêu Chuẩn Lắp Đặt VRV Không Chỉ Là “Máy Chạy Có Lạnh”

Một hệ thống VRV có thể làm lạnh ngay sau khi khởi động nhưng điều đó chưa đủ để kết luận hệ thống được lắp đặt đúng kỹ thuật.

Sai sót trong quá trình thi công có thể chỉ xuất hiện sau nhiều tuần hoặc nhiều tháng vận hành, chẳng hạn:

Lạnh không đều → chảy nước ngưng → đọng sương → báo lỗi truyền thông → máy nén hoạt động nặng → khó bảo trì → điện năng cao.

VRV là tên thương mại của Daikin dành cho công nghệ điều chỉnh lưu lượng môi chất lạnh; thuật ngữ chung trong ngành là VRF – Variable Refrigerant Flow. Hai thuật ngữ cùng mô tả nguyên lý điều chỉnh lưu lượng môi chất theo nhu cầu tải của từng khu vực.

Vì vậy, kiểm soát chất lượng VRV phải được thực hiện theo cả chuỗi:

Khảo sát → Thiết kế → Lựa chọn thiết bị → Thi công → Thử kín → Hút chân không → Nạp môi chất → Cài đặt → Chạy thử → Commissioning → Nghiệm thu → Bảo trì.

Mục Lục

Căn cứ kỹ thuật khi thi công VRV
Checklist 12 hạng mục cần kiểm soát
Tiêu chuẩn khảo sát và thiết kế
Lắp đặt dàn nóng
Lắp đặt dàn lạnh
Đường ống môi chất và bộ chia gas
Hàn ống đồng và thổi Nitơ
Bảo ôn đường ống
Nước ngưng
Điện nguồn và truyền thông
Gió tươi và thông gió
Thử kín và hút chân không
Nạp gas bổ sung
Commissioning và nghiệm thu
Các lỗi thường gặp

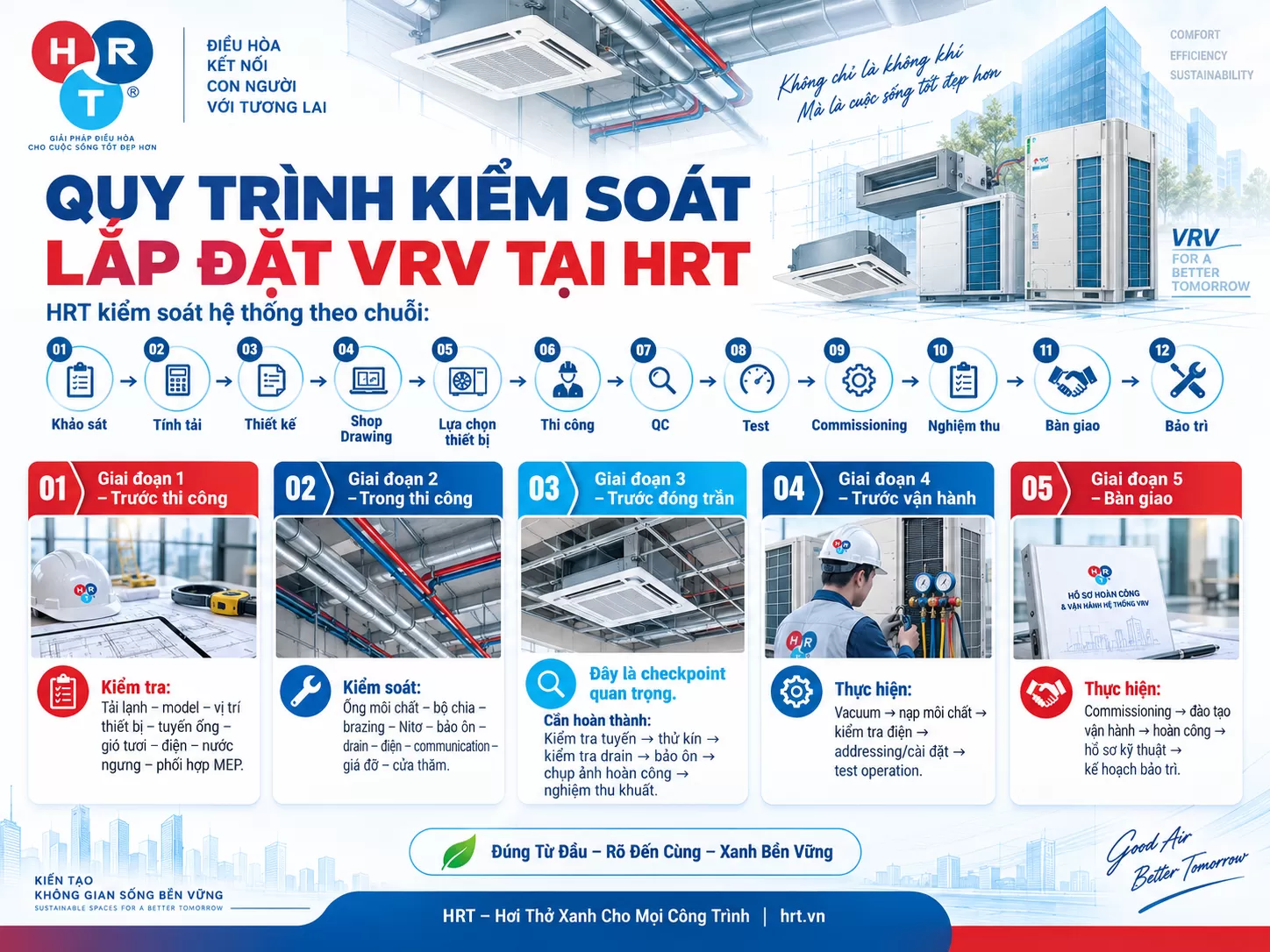

Quy trình kiểm soát chất lượng VRV tại HRT
FAQ

Căn Cứ Nào Được Dùng Khi Lắp Đặt Điều Hòa VRV?

Không nên hiểu “tiêu chuẩn VRV” là một bảng thông số duy nhất có thể áp dụng cho mọi công trình.

Thứ tự kiểm soát phù hợp là:

Tài liệu chính hãng của đúng model → hồ sơ thiết kế được duyệt → yêu cầu dự án → quy chuẩn/tiêu chuẩn áp dụng → biện pháp thi công được phê duyệt.

Đặc biệt, các thông số như:

Chiều dài ống tối đa, tổng chiều dài tương đương, chênh cao, kích thước ống, loại bộ chia, tỷ lệ kết nối, lượng gas bổ sung, áp suất thử kín và quy trình cài đặt

phải kiểm tra theo đúng series và model thiết bị.

Không nên lấy thông số của một hệ VRV khác rồi áp dụng cho toàn bộ hệ thống.

Checklist 12 Hạng Mục Kỹ Thuật Khi Lắp Đặt VRV

Hạng mục	Điểm cần kiểm soát
1. Tải lạnh	Tính theo công năng thực tế, không chỉ theo m²
2. Dàn nóng	Thông thoáng, hạn chế hồi gió nóng, đủ khoảng bảo trì
3. Dàn lạnh	Đúng vị trí, cao độ, phân phối gió và cửa thăm
4. Ống môi chất	Đúng kích thước, tuyến ống, chiều dài và chênh cao
5. Bộ chia gas	Đúng chủng loại và hướng lắp
6. Hàn ống	Thổi Nitơ trong quá trình hàn
7. Bảo ôn	Kín liên tục, không hở mối nối
8. Nước ngưng	Đúng độ dốc, thử nước trước đóng trần
9. Điện	Đúng nguồn, bảo vệ và tiếp địa
10. Truyền thông	Đấu đúng sơ đồ, tránh nhiễu
11. Thử kín – vacuum	Thực hiện trước vận hành
12. Commissioning	Chạy thử toàn hệ, từng zone và bàn giao dữ liệu

Đây nên được xem là checklist nghiệm thu tối thiểu, sau đó bổ sung yêu cầu riêng của nhà sản xuất và dự án.

Tiêu Chuẩn Khảo Sát Và Thiết Kế Trước Khi Thi Công

Sai từ thiết kế thì rất khó sửa bằng thi công.

Không chọn VRV chỉ theo diện tích

Tải lạnh phải xem xét đồng thời:

Hướng nắng + diện tích kính + kết cấu bao che + người + đèn + thiết bị + gió tươi + chiều cao phòng + giờ sử dụng + tải đặc thù.

Ví dụ:

Phòng họp 40 m² và văn phòng 40 m² có thể có tải lạnh rất khác nhau nếu số người và thời gian sử dụng khác nhau.

Phân zone đúng ngay từ thiết kế

Một ưu thế lớn của VRV/VRF là khả năng điều khiển độc lập nhiều khu vực.

Do đó nên tách zone theo:

Công năng – hướng nắng – giờ vận hành – mật độ người – yêu cầu nhiệt độ.

Không nên ghép những phòng có đặc tính tải quá khác nhau chỉ để giảm số lượng thiết bị.

Kiểm tra tuyến kỹ thuật trước khi chốt thiết bị

Phải xác định được:

Dàn nóng ở đâu → dàn lạnh ở đâu → ống gas đi đâu → nước ngưng xả đâu → dây điện đi đâu → cửa thăm bảo trì ở đâu.

Đồng thời phối hợp với:

PCCC – điện – cấp thoát nước – trần – đèn – kết cấu – nội thất.

Đây là bước giúp hạn chế rất nhiều thay đổi ngoài công trường.

Tiêu Chuẩn Lắp Đặt Dàn Nóng VRV

Dàn nóng là thiết bị thải hoặc thu nhiệt với môi trường ngoài nên vị trí lắp đặt ảnh hưởng trực tiếp đến điều kiện vận hành.

Hạn chế hồi gió nóng

Nếu khí nóng thổi ra lại bị hút ngược vào coil, nhiệt độ không khí vào dàn nóng tăng.

Khi đó khả năng giải nhiệt có thể giảm và máy nén phải làm việc trong điều kiện bất lợi hơn.

Đặc biệt với cụm nhiều dàn nóng, cần kiểm tra:

Hướng thổi → khoảng cách giữa máy → tường chắn → mái che → thông gió khu kỹ thuật.

Khoảng hở cụ thể phải lấy theo tài liệu của đúng model.

Bệ máy phải chắc chắn

Cần kiểm soát:

Độ phẳng – tải trọng – chống rung – chống thấm – thoát nước – liên kết chân máy.

Dàn nóng đặt trên mái còn phải xét thêm điều kiện:

Gió mạnh, tiếp cận bảo trì và vận chuyển thiết bị khi sửa chữa lớn.

Chừa không gian bảo trì

Không nên thiết kế kiểu:

“Lắp vừa máy là được.”

Kỹ thuật viên còn cần thao tác với:

Coil, quạt, bo mạch, van, máy nén, đấu điện và các đầu nối môi chất.

Một hệ thống không có khoảng bảo trì phù hợp sẽ phát sinh chi phí rất lớn trong vòng đời công trình.

Tiêu Chuẩn Lắp Đặt Dàn Lạnh VRV

Vị trí dàn lạnh ảnh hưởng trực tiếp đến:

Phân phối gió – độ ồn – nước ngưng – thẩm mỹ – khả năng bảo trì.

Dàn lạnh phải cân bằng

Dàn cassette, ducted hoặc FCU-like indoor unit cần được treo chắc chắn và đúng cao độ.

Lắp nghiêng không kiểm soát có thể ảnh hưởng tới khay nước và đường thoát nước ngưng.

Miệng hút và miệng thổi không bị cản trở

Không nên để:

Tủ cao, vách, rèm, đèn hoặc các vật trang trí chặn luồng khí.

Đối với dàn nối ống gió cần kiểm tra thêm:

External Static Pressure – ESP, lưu lượng gió, kích thước hộp gió và tổn thất qua đường ống.

Luôn bố trí cửa thăm

Cần có khả năng tiếp cận:

Filter.
Hộp điện.
Bơm nước ngưng.
Van điện tử.
Kết nối ống.
Cảm biến.
Quạt.

Không nên đóng kín thiết bị sau trần rồi mới nghĩ đến bảo trì.

Tiêu Chuẩn Đường Ống Môi Chất VRV

Đường ống đồng có thể xem là một trong những hạng mục quan trọng nhất của hệ VRV.

Đúng kích thước ống

Không được tự tăng hoặc giảm đường kính theo kinh nghiệm.

Kích thước ống phải xác định theo:

Model dàn nóng + công suất nhánh + chiều dài + cấu hình hệ thống + bảng selection của hãng.

Kiểm soát chiều dài và chênh cao

Mỗi hệ VRV có các giới hạn riêng về:

Chiều dài từ dàn nóng đến dàn lạnh → tổng chiều dài → khoảng cách sau bộ chia → chênh cao giữa dàn nóng và dàn lạnh → chênh cao giữa các dàn lạnh.

Vì vậy không nên viết một con số cố định và gọi đó là “tiêu chuẩn VRV”.

Phải đối chiếu đúng Engineering Data hoặc Installation Manual của model đang thi công.

Bộ Chia Gas VRV Phải Đúng Chủng Loại

REFNET hoặc bộ chia môi chất không phải là một phụ kiện tùy ý.

Cần kiểm tra:

Đúng mã → đúng vị trí → đúng hướng → đúng khoảng cách → đúng kích thước đường ống trước và sau chia.

Việc tự chế bộ chia hoặc thay đổi cấu tạo không theo hãng có thể ảnh hưởng tới phân phối môi chất giữa các nhánh.

Hàn Ống Đồng VRV: Phải Kiểm Soát Oxy Hóa Bên Trong

Đây là một điểm kỹ thuật rất quan trọng.

Khi hàn ống đồng ở nhiệt độ cao, nếu trong ống có oxy, bề mặt bên trong có thể hình thành lớp oxide.

Các mảnh oxide có thể đi theo môi chất và ảnh hưởng tới:

Van điện tử – dầu máy nén – các chi tiết của hệ thống lạnh.

Hàn có thổi Nitơ

Tài liệu lắp đặt Daikin yêu cầu thổi Nitơ qua đường ống trong khi brazing để hạn chế hình thành lớp oxide bên trong. Một số manual của Daikin nêu mức Nitơ khoảng 0,02 MPa như một giá trị hướng dẫn cho model cụ thể; khi thi công thực tế vẫn phải đối chiếu tài liệu của thiết bị đang sử dụng.

Nguyên tắc quan trọng là:

Nitơ lưu lượng nhỏ → liên tục trong quá trình hàn → không dùng oxy để thử hoặc thổi hệ thống.

Làm Sạch Và Bịt Kín Đường Ống Trong Quá Trình Thi Công

Ống đồng sau khi cắt cần được bảo vệ khỏi:

Bụi – nước – vữa – mạt kim loại – dị vật.

Nếu chưa nối ngay:

Bịt kín hai đầu.

Không nên để đầu ống mở trong trần kỹ thuật hoặc ngoài công trường nhiều ngày.

Một mạch môi chất sạch ngay từ thi công luôn dễ đạt độ tin cậy hơn việc cố xử lý sau khi hệ thống đã hoàn thiện.

Tiêu Chuẩn Bảo Ôn Ống VRV

Bảo ôn không chỉ có tác dụng “giữ lạnh”.

Nó còn có nhiệm vụ quan trọng là:

Ngăn đọng sương.

Daikin cũng yêu cầu đường ống môi chất được bảo ôn sau khi hoàn thành các bước kiểm tra liên quan, và mức độ bảo ôn cần phù hợp với môi trường lắp đặt.

Mối nối phải kín

Những vị trí dễ phát sinh đọng sương nhất thường là:

Co → T → đầu nối → REFNET → vị trí nối hai đoạn bảo ôn.

Không nên chỉ kiểm tra phần ống thẳng.

Không ép bẹp bảo ôn

Dây rút hoặc giá đỡ siết quá chặt có thể làm giảm chiều dày thực tế của lớp cách nhiệt.

Đặc biệt tại môi trường nóng ẩm, điều này có thể tạo điểm lạnh cục bộ và gây đọng sương.

Tiêu Chuẩn Nước Ngưng VRV

Nếu đường ống môi chất là hạng mục ảnh hưởng tới máy, thì nước ngưng là một trong những hạng mục dễ gây khiếu nại nhất sau bàn giao.

Các lỗi phổ biến gồm:

Chảy nước → ố trần → mốc → mùi → bơm drain báo lỗi.

Đường ống phải có độ dốc phù hợp

Nước ngưng tự chảy cần được bố trí theo hướng xả ổn định.

Tránh:

Ngược dốc → võng ống → nhiều co không cần thiết → điểm giữ nước.

Bơm drain phải nằm trong giới hạn thiết bị

Một số dàn lạnh có bơm nước ngưng tích hợp.

Không nên hiểu rằng:

Có bơm là có thể nâng nước tùy ý.

Chiều cao nâng phải theo installation manual của đúng dàn lạnh.

Thử nước trước khi đóng trần

Đây là bước HRT khuyến nghị bắt buộc kiểm soát.

Đổ hoặc cấp nước vào khay để xác nhận:

Thoát tốt → không rò → không tràn → bơm hoạt động → đầu xả thông.

Không nên đợi chạy điều hòa mới kiểm tra nước ngưng.

Điện Nguồn VRV Phải Đúng Thiết Kế

Các yếu tố cần kiểm tra gồm:

Điện áp → pha → thiết bị bảo vệ → tiết diện dây → tiếp địa → cách ly nguồn → tủ điện.

Tiết diện dây không nên chọn theo một công thức kinh nghiệm cố định cho mọi hệ.

Cần dựa trên:

Công suất thiết bị, chiều dài dây, phương pháp lắp đặt và hồ sơ điện đã được phê duyệt.

Dây Truyền Thông VRV Cần Được Kiểm Soát Riêng

VRV khác điều hòa cục bộ ở chỗ nhiều dàn lạnh và dàn nóng trao đổi dữ liệu trên mạng điều khiển.

Sai sót có thể dẫn đến:

Không nhận indoor → trùng địa chỉ → mất communication → lỗi chập chờn.

Dây phải đấu đúng sơ đồ hãng.

Cũng cần chú ý khoảng cách với nguồn động lực và biện pháp hạn chế nhiễu theo yêu cầu của nhà sản xuất.

VRV Không Thay Thế Hệ Thống Gió Tươi

Đây là điểm chủ đầu tư rất dễ nhầm.

VRV chủ yếu xử lý:

Sensible load + latent load trong phạm vi thiết kế của thiết bị.

Nhưng điều đó không đồng nghĩa hệ thống tự tạo đủ không khí tươi cho con người.

Các không gian như:

Văn phòng – khách sạn – phòng họp – trường học – showroom

vẫn phải được tính toán thông gió.

Giải pháp có thể kết hợp:

PAU → DOAS → HRV/ERV → hệ gió tươi độc lập

tùy thiết kế.

Một căn phòng có nhiệt độ 24°C chưa chắc có chất lượng không khí tốt nếu CO₂ cao và thông gió không đủ.

Thử Kín Hệ Thống VRV Bằng Gì?

Sau khi hoàn thiện đường ống phải thực hiện airtightness test trước khi đưa môi chất vào hệ thống.

Đối với hệ thống lạnh, ASHRAE Standard 15 cho phép các khí trơ phù hợp như oxygen-free nitrogen cho thử áp; tài liệu VRV của hãng cũng yêu cầu thực hiện kiểm tra kín và vacuum drying sau khi hoàn thành đường ống.

Không lấy một áp suất cố định áp cho mọi VRV

Áp suất thử phải căn cứ:

Môi chất → series → model → tài liệu hãng.

Đây là điểm rất quan trọng.

Không nên lấy một con số trên internet rồi áp cho tất cả hệ VRV.

Hút Chân Không VRV Không Phải Là “Hút Vài Phút”

Mục tiêu của vacuum drying không chỉ là hút không khí.

Quan trọng hơn là giảm:

Không khí + hơi ẩm trong mạch môi chất.

Độ ẩm trong hệ thống lạnh có thể ảnh hưởng đến dầu, môi chất và độ tin cậy của hệ thống.

Do đó cần:

Vacuum pump phù hợp → đồng hồ đo phù hợp → kiểm tra giữ chân không → xác nhận hệ thống kín.

Daikin đưa airtightness test → vacuum drying → refrigerant charging → test operation thành chuỗi công việc trước vận hành ở các tài liệu VRV.

Nạp Gas VRV Phải Theo Chiều Dài Ống Thực Tế

Một hệ VRV thường có lượng môi chất nạp sẵn trong dàn nóng nhưng chỉ đáp ứng một phạm vi đường ống nhất định.

Phần môi chất bổ sung phải xác định dựa trên:

Loại môi chất + chiều dài từng kích thước ống + cấu hình hệ thống + công thức của hãng.

Không nên:

Nạp bằng cảm giác → nhìn áp suất → thấy lạnh là dừng.

Sau khi nạp cần ghi lại:

Lượng gas bổ sung thực tế trong hồ sơ commissioning.

Chạy Thử VRV Phải Kiểm Tra Từng Zone

Không nên chỉ mở một vài phòng và kết luận hệ thống đạt.

Cần kiểm tra:

Từng indoor → từng controller → từng zone → toàn hệ thống.

Các nội dung cần theo dõi gồm:

Trạng thái dàn nóng.
Dàn lạnh.
Communication.
Controller.
Nhiệt độ.
Airflow.
Nước ngưng.
Rung và tiếng ồn.
Alarm.
Interlock nếu có.

Commissioning VRV Khác Với “Bật Máy Chạy Thử”

Chạy thử chỉ là một phần.

Commissioning là quá trình xác minh toàn hệ thống hoạt động đúng với thiết kế và yêu cầu sử dụng.

Một hệ thống chỉ thực sự hoàn thành khi:

Thiết bị đúng → đường ống đúng → điện đúng → điều khiển đúng → drain đúng → vận hành đúng.

Đây cũng là lý do HRT không đánh giá hệ VRV chỉ dựa trên câu:

“Máy đã lạnh.”

Hồ Sơ Nghiệm Thu VRV Nên Có Những Gì?

Một bộ hồ sơ hoàn chỉnh nên thể hiện được toàn bộ lịch sử kỹ thuật của hệ thống.

Có thể bao gồm:

Shop Drawing → as-built → danh sách thiết bị → sơ đồ ống môi chất → kết quả thử kín → vacuum → gas bổ sung → kiểm tra drain → điện → communication → test run → commissioning → hướng dẫn vận hành.

Hồ sơ này đặc biệt quan trọng khi:

Bảo hành → bảo trì → cải tạo → bổ sung dàn lạnh → xử lý sự cố sau nhiều năm.

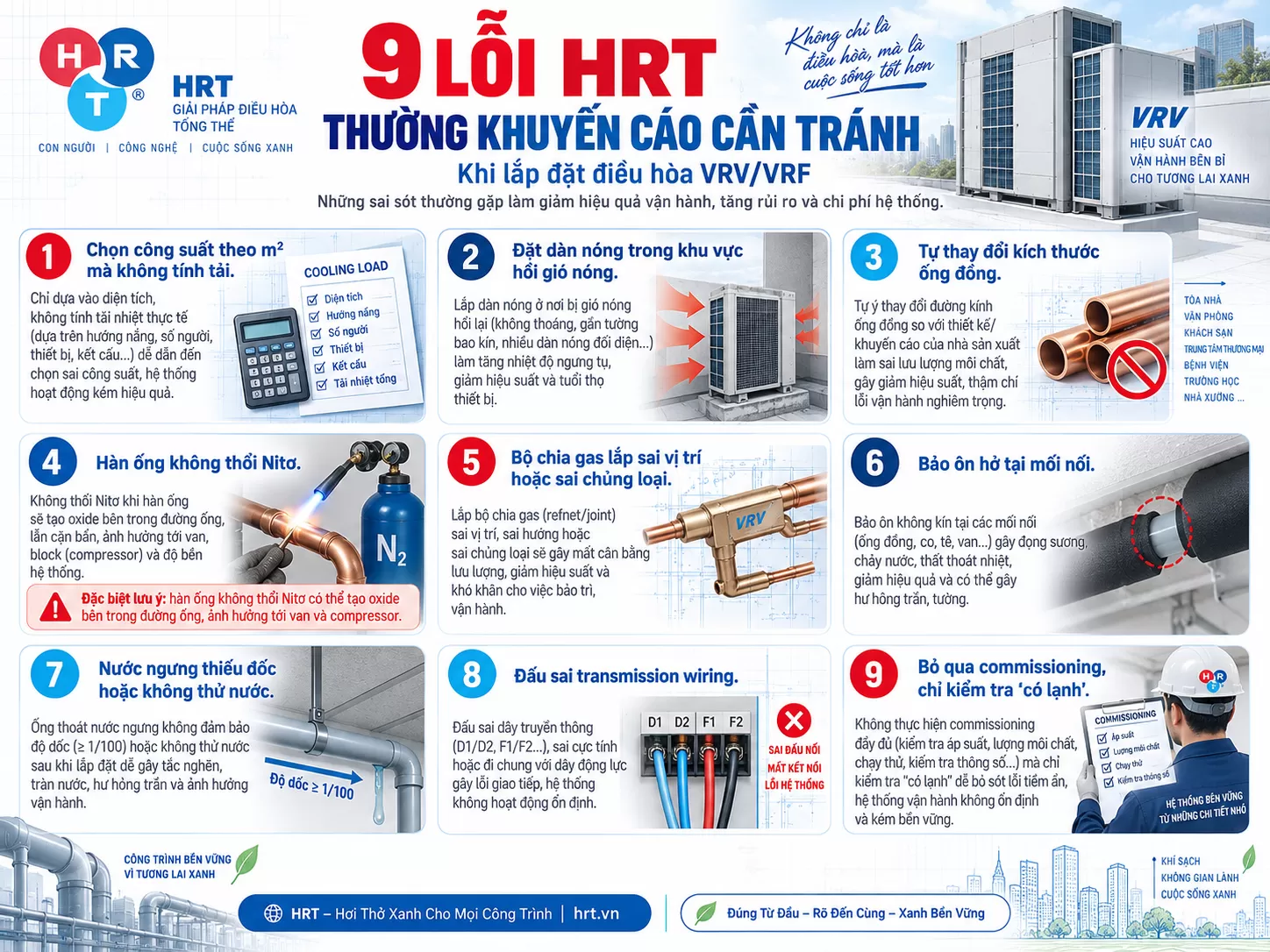

9 Lỗi HRT Thường Khuyến Cáo Cần Tránh

lắp đặt điều hòa VRV

1. Chọn công suất theo m² mà không tính tải.

2. Đặt dàn nóng trong khu vực hồi gió nóng.

3. Tự thay đổi kích thước ống đồng.

4. Hàn ống không thổi Nitơ.

5. Bộ chia gas lắp sai vị trí hoặc sai chủng loại.

6. Bảo ôn hở tại mối nối.

7. Nước ngưng thiếu dốc hoặc không thử nước.

8. Đấu sai transmission wiring.

9. Bỏ qua commissioning, chỉ kiểm tra “có lạnh”.

Trong đó lỗi hàn không thổi Nitơ đặc biệt đáng chú ý: hướng dẫn Daikin cảnh báo brazing không có nitrogen purge có thể tạo lượng oxide lớn bên trong đường ống và ảnh hưởng tới van, compressor.

Quy Trình Kiểm Soát Lắp Đặt VRV Tại HRT
