Tối ưu vận hành Chiller không chỉ là giảm điện cho máy Chiller

Trong hệ thống điều hòa trung tâm, Chiller Plant là một hệ thống gồm nhiều thiết bị làm việc đồng thời: máy Chiller, bơm nước lạnh, bơm nước giải nhiệt, tháp giải nhiệt, AHU, FCU, PAU, van điều khiển, cảm biến và hệ thống BMS.

Vì vậy, khi hóa đơn điện tăng cao, không nên chỉ nhìn vào riêng máy Chiller.

Một Chiller có hiệu suất tốt vẫn có thể nằm trong một hệ thống vận hành kém hiệu quả nếu bơm chạy dư lưu lượng, tháp giải nhiệt bẩn, AHU thiếu trao đổi nhiệt, van điều khiển hoạt động sai hoặc nhiều Chiller được chạy đồng thời khi tải thực tế thấp.

Tối ưu vận hành Chiller vì thế phải được thực hiện ở cấp độ toàn hệ thống: đáp ứng đúng tải lạnh, đúng thời điểm, với tổng năng lượng của Chiller Plant ở mức hợp lý nhất.

ASHRAE cũng nhấn mạnh rằng khi tối ưu hệ thống nhiều Chiller cần xét đồng thời điện năng của Chiller, bơm nước lạnh, bơm nước giải nhiệt và quạt tháp giải nhiệt thay vì chỉ tối ưu riêng máy lạnh trung tâm.

Vì sao hệ thống Chiller thường tiêu tốn nhiều điện hơn cần thiết?

Trong quá trình vận hành thực tế, tải lạnh của một công trình liên tục thay đổi.

Văn phòng buổi sáng có thể tải thấp nhưng tăng mạnh vào giữa ngày. Khách sạn thay đổi theo công suất phòng. Trung tâm thương mại biến động theo lượng khách. Nhà máy lại phụ thuộc ca sản xuất, dây chuyền và tải công nghệ.

Trong khi đó, nhiều hệ thống vẫn được vận hành theo một chế độ cố định.

Chiller được bật theo lịch. Bơm chạy ở tốc độ quen thuộc. Setpoint nước lạnh gần như không thay đổi. Tháp giải nhiệt chạy độc lập với tải thực tế.

Kết quả là hệ thống có thể đang sản xuất và phân phối nhiều năng lượng lạnh hơn nhu cầu thực tế.

Một số nguyên nhân thường gặp gồm Chiller chạy ở vùng tải không phù hợp, số lượng Chiller hoạt động nhiều hơn nhu cầu, lưu lượng nước lạnh quá lớn, chênh nhiệt nước lạnh thấp, cột áp bơm đặt quá cao, nước giải nhiệt quá nóng, tháp giải nhiệt suy giảm khả năng trao đổi nhiệt, AHU/FCU bẩn, cảm biến sai lệch hoặc logic điều khiển BMS chưa phù hợp.

Những thông số quan trọng cần theo dõi

Muốn , trước hết phải có dữ liệu vận hành đáng tin cậy.tối ưu Chiller

Không nên đánh giá Chiller chỉ bằng câu hỏi “máy có lạnh hay không?”.

Câu hỏi quan trọng hơn là:

Hệ thống đang tạo ra lượng lạnh cần thiết với bao nhiêu điện năng?

Low ΔT – một trong những dấu hiệu cần đặc biệt lưu ý

Chênh nhiệt nước lạnh ΔT được xác định từ nhiệt độ nước hồi và nhiệt độ nước cấp:

ΔT = T nước hồi – T nước cấp

Trong điều kiện thiết kế phù hợp, nước lạnh sau khi đi qua AHU/FCU sẽ hấp thụ nhiệt và quay trở về Chiller với nhiệt độ cao hơn.

Nếu ΔT thấp hơn đáng kể so với thiết kế, hệ thống có thể phải tăng lưu lượng nước để truyền cùng một tải nhiệt.

Đây thường được gọi là hiện tượng Low Delta T.

Low ΔT có thể liên quan đến van ba ngả hoặc bypass không phù hợp, van điều khiển rò rỉ, coil AHU/FCU bẩn, lưu lượng quá lớn, cảm biến nhiệt độ sai, mất cân bằng thủy lực hoặc chiến lược reset nước lạnh chưa phù hợp.

Trane cũng liệt kê các yếu tố như coil bypass, van ba ngả, rò van, sai số cảm biến, điều khiển không chính xác và chilled-water reset trong nhóm nguyên nhân có thể gây Low Delta T.

Vì vậy, không nên xử lý Low ΔT bằng một thao tác đơn lẻ. Cần đo kiểm đồng thời nhiệt độ, lưu lượng, trạng thái van và tải thực tế.

Điều khiển Chiller theo tải thực tế

Một trong những nguyên tắc quan trọng nhất khi tối ưu là không để toàn bộ hệ thống chạy theo công suất thiết kế trong khi tải thực tế chỉ chiếm một phần.

Với hệ thống có nhiều Chiller, cần xây dựng logic Lead – Lag – Sequencing phù hợp.

Khi tải tăng, Chiller tiếp theo được đưa vào vận hành tại điểm hợp lý. Khi tải giảm, hệ thống chủ động giảm số lượng máy thay vì để nhiều Chiller cùng chạy ở vùng tải thấp không cần thiết.

Tuy nhiên, điểm đóng/cắt Chiller không nên chỉ dựa vào một thông số.

Cần xem đồng thời tải lạnh, công suất máy, lưu lượng nước, nhiệt độ nước cấp – hồi, điều kiện vận hành của bơm và đặc tính part-load của từng Chiller.

Mục tiêu cuối cùng không phải là làm một máy chạy “đẹp”, mà là làm cho tổng Chiller Plant sử dụng ít năng lượng nhất trong khi vẫn đáp ứng tải.

Tối ưu nhiệt độ nước lạnh cấp – không có một setpoint cho mọi công trình

Một quan niệm khá phổ biến là nhiệt độ nước lạnh phải luôn duy trì tại một giá trị cố định.

Trên thực tế, tải lạnh biến đổi liên tục.

Ở một số điều kiện tải thấp, có thể xem xét reset nhiệt độ nước lạnh cấp để cải thiện hiệu suất Chiller.

Nhưng tăng nhiệt độ nước lạnh không phải lúc nào cũng tạo ra tiết kiệm tổng thể.

Nhiệt độ nước lạnh cao hơn có thể làm giảm khả năng truyền nhiệt của coil. Van có thể phải mở lớn hơn và lưu lượng nước tăng, dẫn tới điện năng bơm tăng.

ASHRAE lưu ý rằng chilled-water reset trong hệ thống lưu lượng biến đổi có thể tiết kiệm hoặc không tiết kiệm tùy thiết kế plant; cần cân bằng giữa mức giảm điện của Chiller với thay đổi lưu lượng và điện bơm.

Do đó, HRT khuyến nghị mọi thay đổi setpoint cần dựa trên dữ liệu và được theo dõi sau điều chỉnh.

Tối ưu bơm nước lạnh bằng VFD và reset chênh áp

Trong nhiều Chiller Plant, điện năng không chỉ nằm ở máy Chiller.

Các bơm nước hoạt động hàng nghìn giờ mỗi năm cũng là một thành phần đáng kể.

Nếu bơm liên tục chạy tốc độ cao trong khi nhiều van AHU/FCU đã đóng bớt, năng lượng đang bị sử dụng không cần thiết.

Với hệ thống phù hợp, biến tần VFD cho phép tốc độ bơm thay đổi theo nhu cầu tải.

Một chiến lược hiệu quả hơn việc giữ cố định chênh áp là Differential Pressure Reset: điều chỉnh setpoint chênh áp dựa trên nhu cầu thực tế của các van điều khiển ở phía tải.

U.S. DOE khuyến nghị trong hệ thống bơm nước lạnh biến tần cần giám sát chênh áp và vị trí van để điều chỉnh tốc độ bơm, đồng thời luôn đảm bảo lưu lượng tối thiểu yêu cầu của Chiller.

Điểm quan trọng là:

Không giảm tốc độ bơm một cách tùy ý.

Mọi thay đổi phải tuân thủ giới hạn lưu lượng của Chiller và điều kiện thủy lực của hệ thống.

Tối ưu tháp giải nhiệt và nước giải nhiệt

Đối với Water Cooled Chiller, hiệu quả máy Chiller liên quan trực tiếp đến điều kiện nước giải nhiệt.

Khi tháp giải nhiệt bẩn, fill suy giảm, vòi phun tắc, lưu lượng nước không đúng, quạt hoạt động không hiệu quả hoặc chất lượng nước kém, nhiệt độ nước giải nhiệt có thể tăng.

Chiller khi đó phải làm việc với điều kiện ngưng tụ bất lợi hơn.

Tuy nhiên, giải pháp cũng không đơn giản là ép nhiệt độ nước giải nhiệt xuống thấp nhất có thể.

Muốn giảm nhiệt độ nước, quạt tháp có thể phải tăng tốc và tiêu thụ thêm điện.

Vì vậy cần tìm điểm vận hành cân bằng giữa:

điện Chiller + điện bơm nước giải nhiệt + điện quạt tháp giải nhiệt.

Đây chính là tư duy tối ưu toàn Chiller Plant.

U.S. DOE cũng khuyến nghị reset nhiệt độ nước lạnh và nước giải nhiệt theo tải thực tế và điều kiện môi trường, đồng thời sử dụng VFD cho bơm và quạt tháp ở những hệ thống phù hợp.

AHU và FCU ảnh hưởng trực tiếp đến hiệu suất Chiller

Một sai lầm khi phân tích Chiller là chỉ tập trung vào phòng máy.

Năng lượng lạnh thực sự được sử dụng tại AHU, FCU và PAU.

Nếu coil bẩn, lọc gió nghẹt, lưu lượng gió không đúng, van nước lạnh hoạt động sai hoặc hệ thống mất cân bằng nước, khả năng trao đổi nhiệt giảm.

Khi đó nước có thể quay trở lại Chiller với nhiệt độ thấp hơn kỳ vọng, dẫn đến ΔT thấp và lưu lượng tuần hoàn tăng.

Vì vậy, muốn tối ưu Chiller Plant phải đi kiểm tra tới thiết bị đầu cuối của hệ thống.

Phòng máy Chiller và khu vực sử dụng lạnh không thể tách rời nhau khi phân tích năng lượng.

BMS – dữ liệu đúng quan trọng hơn dữ liệu nhiều

BMS có thể thu thập hàng trăm hoặc hàng nghìn điểm dữ liệu.

Nhưng nếu cảm biến nhiệt độ sai 1–2°C, cảm biến chênh áp sai lệch hoặc lưu lượng kế không được hiệu chuẩn, thuật toán tối ưu phía sau cũng có thể đưa ra quyết định sai.

Do đó trước khi xây dựng logic điều khiển phức tạp cần kiểm tra chất lượng dữ liệu.

Một dashboard Chiller hiệu quả nên cho người vận hành nhìn được xu hướng tải lạnh, điện năng, kW/RT, nhiệt độ nước cấp – hồi, ΔT, lưu lượng, chênh áp, trạng thái Chiller, tốc độ bơm, tốc độ quạt tháp và alarm quan trọng.

Dữ liệu theo trend còn giúp phát hiện bất thường trước khi sự cố trở nên nghiêm trọng.

Bảo trì Chiller phải gắn với hiệu suất năng lượng

Bảo trì không chỉ để tránh hỏng máy.

Một hệ thống vẫn chạy nhưng bộ trao đổi nhiệt bẩn, lọc nghẹt, cảm biến lệch, van kẹt hoặc tháp giải nhiệt đóng cặn có thể tiêu thụ năng lượng cao trong thời gian dài.

Vì vậy công tác bảo trì cần gắn với các chỉ số vận hành trước và sau khi thực hiện.

Sau khi vệ sinh condenser, evaporator, cooling tower hoặc AHU, nên so sánh lại nhiệt độ, áp suất, lưu lượng, ΔT và công suất điện để đánh giá tác động thực tế.

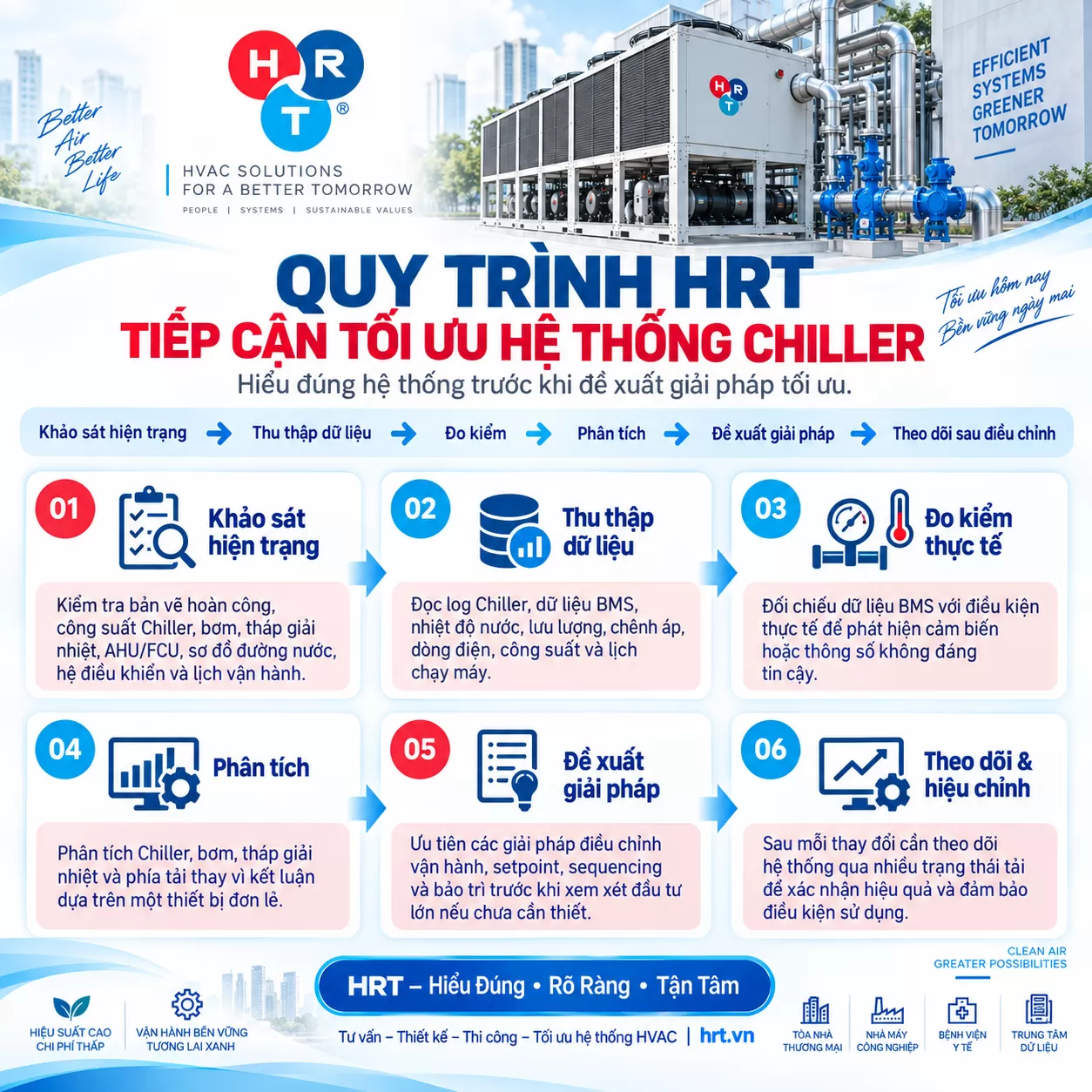

Quy trình HRT tiếp cận tối ưu hệ thống Chiller

HRT không bắt đầu bằng việc thay thiết bị.

Bước đầu tiên là Hiểu Đúng hệ thống đang vận hành như thế nào.

Quy trình được triển khai theo hướng:

Khảo sát hiện trạng → Thu thập dữ liệu → Đo kiểm → Phân tích → Đề xuất giải pháp → Theo dõi sau điều chỉnh.

Khảo sát hồ sơ và cấu hình hệ thống

Kiểm tra bản vẽ hoàn công, công suất Chiller, bơm, tháp giải nhiệt, AHU/FCU, sơ đồ đường nước, hệ điều khiển và lịch vận hành.

Thu thập dữ liệu vận hành

Đọc log Chiller, dữ liệu BMS, nhiệt độ nước, lưu lượng, chênh áp, dòng điện, công suất và lịch chạy máy.

Đo kiểm thực tế

Đối chiếu dữ liệu BMS với điều kiện thực tế để phát hiện cảm biến hoặc thông số không đáng tin cậy.

Xác định điểm gây lãng phí

Phân tích Chiller, bơm, tháp giải nhiệt và phía tải thay vì kết luận dựa trên một thiết bị đơn lẻ.

Tối ưu theo mức độ ưu tiên

Ưu tiên các giải pháp điều chỉnh vận hành, setpoint, sequencing và bảo trì trước khi xem xét đầu tư lớn nếu chưa cần thiết.

Theo dõi và hiệu chỉnh

Sau mỗi thay đổi cần theo dõi hệ thống qua nhiều trạng thái tải để xác nhận hiệu quả và đảm bảo điều kiện sử dụng.

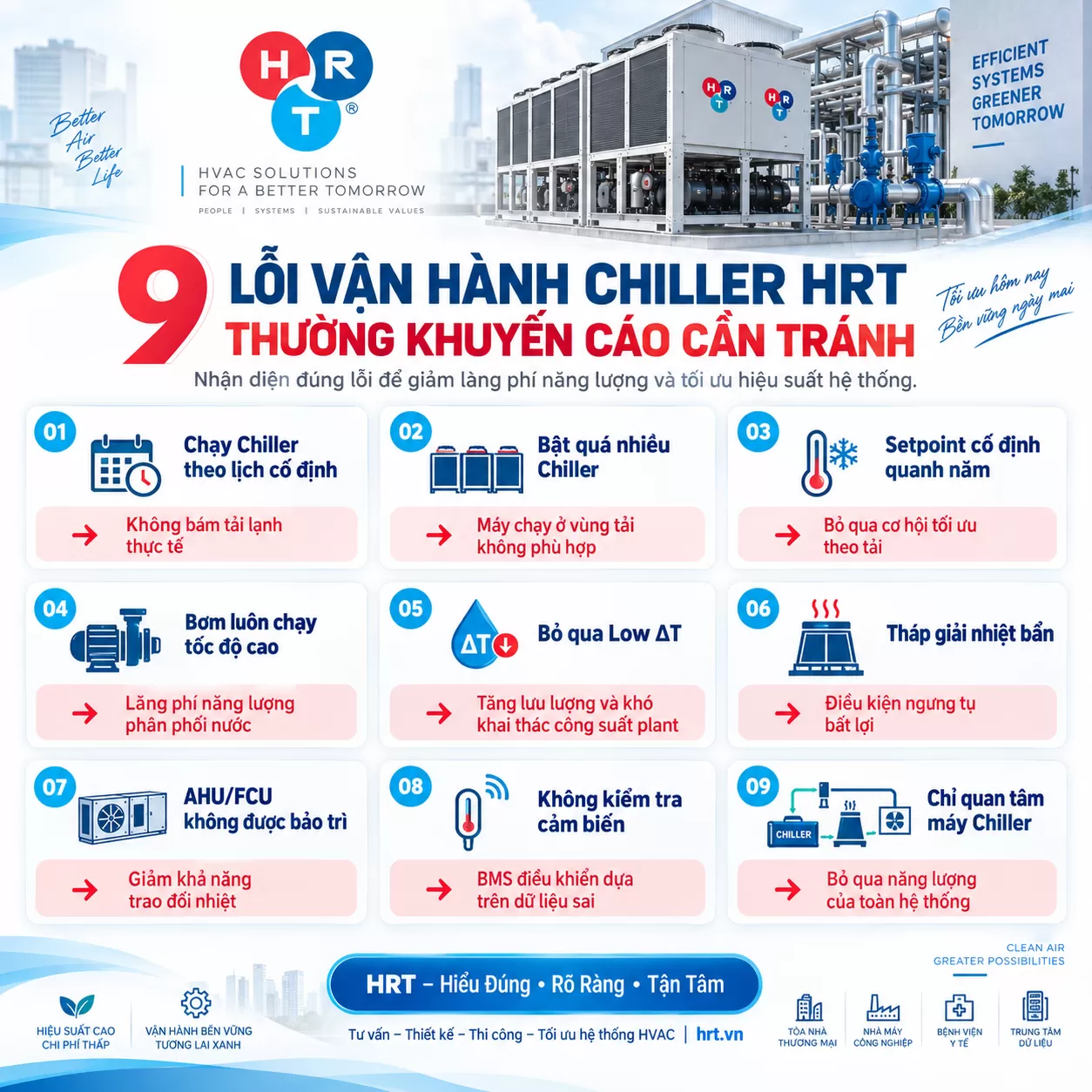

9 lỗi vận hành Chiller HRT thường khuyến cáo cần tránh

Điểm cần nhấn mạnh là không có một công thức tối ưu duy nhất áp dụng cho mọi Chiller Plant.

Hai công trình có cùng công suất Chiller nhưng tải sử dụng, hệ thủy lực, thiết bị đầu cuối và lịch vận hành khác nhau sẽ cần chiến lược khác nhau.

Khi nào doanh nghiệp nên kiểm tra và tối ưu Chiller?

Doanh nghiệp nên xem xét đánh giá lại hệ thống khi hóa đơn điện tăng nhưng công năng không thay đổi đáng kể; hệ thống thường xuyên thiếu lạnh dù nhiều Chiller đang chạy; ΔT nước lạnh giảm; bơm hoặc quạt tháp thường xuyên chạy tốc độ cao; phải đưa Chiller thứ hai hoặc thứ ba vào vận hành sớm; nhiệt độ phòng không ổn định; Chiller thường xuyên báo lỗi; công trình thay đổi công năng; hoặc hệ thống đã vận hành nhiều năm nhưng chưa từng được đánh giá năng lượng tổng thể.

Đặc biệt với nhà máy, khách sạn, trung tâm thương mại, bệnh viện và tòa nhà văn phòng có thời gian vận hành dài, việc cải thiện một phần nhỏ hiệu suất vận hành cũng có thể tạo ra giá trị tích lũy đáng kể theo thời gian.

Có nên cam kết Chiller sẽ tiết kiệm bao nhiêu phần trăm điện?

Không nên đưa ra một con số cố định khi chưa khảo sát.

Mức tiết kiệm thực tế phụ thuộc tình trạng ban đầu của hệ thống, hiệu suất Chiller, tải lạnh, lịch vận hành, bơm, tháp giải nhiệt, hệ thống phân phối nước, AHU/FCU, BMS và nhiều yếu tố khác.

Một hệ thống vốn đã vận hành tốt sẽ có dư địa khác với một hệ thống đang tồn tại nhiều bất hợp lý.

Vì vậy, cách làm phù hợp là xây dựng baseline, đo kiểm, triển khai giải pháp và so sánh dữ liệu trước – sau trong điều kiện tương đương.

Tối ưu trước – đầu tư sau

Không phải mọi vấn đề năng lượng đều cần thay máy Chiller.

Nhiều trường hợp nên bắt đầu từ việc kiểm tra lịch vận hành, hiệu chỉnh cảm biến, vệ sinh thiết bị trao đổi nhiệt, điều chỉnh sequencing, tối ưu setpoint, cân bằng hệ thống nước và kiểm soát tốc độ bơm/quạt.

Sau khi những điểm này được xử lý, doanh nghiệp mới có đủ dữ liệu để quyết định có cần nâng cấp VFD, cải tạo hệ thống đường nước, thay Chiller hay nâng cấp BMS hay không.

Cách tiếp cận này giúp tránh tình trạng:

Thiết bị mới – nhưng phương thức vận hành cũ.

HRT – Giải pháp tối ưu Chiller dựa trên dữ liệu thực tế

Với hệ thống HVAC trung tâm, HRT tiếp cận theo nguyên tắc:

Hiểu Đúng – Rõ Ràng – Tận Tâm.

Không chỉ kiểm tra riêng máy Chiller, HRT xem xét đồng bộ toàn hệ thống gồm:

Chiller → Bơm → Tháp giải nhiệt → Đường nước → AHU/FCU/PAU → Điều khiển → BMS → Vận hành → Bảo trì.

Mục tiêu là xác định đúng nguyên nhân trước khi đề xuất giải pháp.

Không thay thiết bị khi chưa cần.

Không giảm setpoint hoặc tăng setpoint theo cảm tính.

Không cam kết một mức tiết kiệm cố định khi chưa có dữ liệu đo kiểm.

Giải pháp phù hợp phải đảm bảo đồng thời ba yếu tố:

Đủ lạnh – Ổn định – Tối ưu năng lượng.
