Water Chiller là gì?

Water Chiller là hệ thống tạo ra nước lạnh hoặc dung dịch tải lạnh để vận chuyển năng lượng lạnh đến các thiết bị đầu cuối như AHU, FCU, PAU, coil trao đổi nhiệt hoặc các thiết bị công nghệ cần kiểm soát nhiệt độ.

Khác với điều hòa cục bộ hoặc VRV/VRF đưa môi chất lạnh trực tiếp tới dàn lạnh, hệ thống Water Chiller sử dụng nước lạnh làm môi chất trung gian truyền tải lạnh.

Nước sau khi được làm lạnh tại Chiller được bơm đi khắp công trình. Khi đi qua coil của AHU, FCU hoặc thiết bị công nghệ, nước hấp thụ nhiệt rồi quay trở lại Chiller để tiếp tục chu trình.

Vì vậy, không nên chỉ nhìn Water Chiller như một chiếc “máy làm lạnh nước”. Trong thực tế, đây là một hệ thống HVAC hoàn chỉnh, có thể bao gồm:

Máy Chiller → Bơm nước lạnh → Hệ thống đường ống → Van và thiết bị đo → AHU/FCU/PAU → Hệ thống điều khiển → BMS.

Đối với Chiller giải nhiệt nước còn có thêm bơm nước giải nhiệt, tháp giải nhiệt và hệ thống xử lý nước.

ASHRAE cũng mô tả các nhà máy nước lạnh trung tâm là hệ thống tạo và phân phối nước lạnh đến AHU và các thiết bị sử dụng lạnh; thiết kế, vận hành và bảo trì Chiller Plant ảnh hưởng lớn tới mức tiêu thụ năng lượng của công trình.

Water Chiller và Water-cooled Chiller có giống nhau không?

Đây là điểm rất dễ bị nhầm lẫn.

Water Chiller nói đến thiết bị tạo ra nước lạnh hoặc dung dịch tải lạnh.

Trong khi đó, Water-cooled Chiller mô tả cách Chiller thải nhiệt: nhiệt từ bình ngưng được truyền sang vòng nước giải nhiệt rồi đưa tới tháp giải nhiệt hoặc thiết bị thải nhiệt khác.

Do đó, một Water Chiller có thể thuộc hai nhóm chính:

Air-cooled Water Chiller: tạo nước lạnh nhưng giải nhiệt bằng không khí.

Water-cooled Water Chiller: tạo nước lạnh và giải nhiệt thông qua vòng nước giải nhiệt.

Việc phân biệt đúng hai khái niệm này rất quan trọng khi thiết kế, lựa chọn thiết bị và so sánh giải pháp HVAC.

Nguyên lý hoạt động của hệ thống Water Chiller

Có thể hiểu nguyên lý Water Chiller theo hai vòng trao đổi nhiệt chính: chu trình môi chất lạnh bên trong Chiller và vòng tuần hoàn nước lạnh bên ngoài Chiller.

1. Chiller lấy nhiệt khỏi nước

Nước hồi từ công trình đi vào bình bay hơi của Chiller.

Tại đây, môi chất lạnh hấp thụ nhiệt từ nước. Nước mất nhiệt và giảm xuống nhiệt độ thiết kế trước khi được đưa trở lại hệ thống.

Không nên áp dụng một giá trị nhiệt độ nước lạnh cố định cho mọi dự án. Nhiệt độ cấp và hồi phải được tính toán dựa trên tải lạnh, thiết bị đầu cuối, yêu cầu xử lý ẩm và chiến lược vận hành.

2. Bơm đưa nước lạnh tới AHU, FCU hoặc PAU

Nước lạnh sau Chiller được hệ thống bơm phân phối tới các khu vực cần làm mát.

Tại AHU hoặc FCU, không khí đi qua coil chứa nước lạnh và truyền nhiệt sang nước. Không khí sau đó được làm lạnh trước khi cấp vào phòng hoặc khu vực sử dụng.

Đối với PAU hoặc AHU xử lý gió tươi, coil nước lạnh còn có thể tham gia quá trình làm lạnh và khử ẩm theo yêu cầu thiết kế.

3. Nước hấp thụ nhiệt và quay trở lại Chiller

Sau khi đi qua coil, nước nóng lên và quay về Chiller.

Tại bình bay hơi, nhiệt lại được chuyển từ nước sang môi chất lạnh.

Chu trình này diễn ra liên tục trong thời gian hệ thống vận hành.

4. Chiller thải nhiệt ra môi trường

Nhiệt Chiller lấy từ công trình cuối cùng phải được thải ra bên ngoài.

Với Chiller giải nhiệt gió, nhiệt được thải trực tiếp ra không khí thông qua bình ngưng và quạt.

Với Chiller giải nhiệt nước, nhiệt được truyền sang nước giải nhiệt rồi đưa tới tháp giải nhiệt hoặc hệ thống thải nhiệt tương ứng.

Cấu tạo hệ thống Water Chiller

Một hệ thống Chiller hiệu quả không chỉ phụ thuộc vào máy Chiller. Máy, bơm, đường ống, AHU/FCU, van, điều khiển và bảo ôn phải được thiết kế như một hệ thống thống nhất.

Máy Chiller – trung tâm tạo nước lạnh

Chiller là thiết bị chính của hệ thống.

Một Chiller nén hơi điển hình có các thành phần chính gồm máy nén, bình bay hơi, bình ngưng, van tiết lưu và hệ thống điều khiển.

Tùy quy mô và yêu cầu dự án, Chiller có thể sử dụng máy nén scroll, screw, centrifugal hoặc các công nghệ khác.

Không nên lựa chọn loại máy nén chỉ dựa trên công suất danh nghĩa. Cần xét đồng thời tải từng phần, thời gian vận hành, tiếng ồn, điều kiện môi trường, bảo trì, phụ tùng và chi phí vòng đời.

Bình bay hơi – nơi tạo nước lạnh

Bình bay hơi là bộ trao đổi nhiệt giữa môi chất lạnh và nước.

Môi chất lạnh hấp thụ nhiệt từ nước, khiến nhiệt độ nước giảm xuống mức yêu cầu.

Hiệu quả trao đổi nhiệt tại bình bay hơi ảnh hưởng trực tiếp tới khả năng vận hành và hiệu suất của Chiller.

Bình ngưng – nơi thải nhiệt

Sau khi hấp thụ nhiệt ở bình bay hơi, môi chất lạnh cần thải nhiệt tại bình ngưng.

Ở Chiller giải nhiệt gió, nhiệt được truyền trực tiếp ra không khí.

Ở Chiller giải nhiệt nước, nhiệt được truyền sang vòng nước giải nhiệt và tiếp tục đưa tới tháp giải nhiệt.

Bơm nước lạnh CHWP

Bơm nước lạnh có nhiệm vụ tuần hoàn nước giữa Chiller và các AHU, FCU, PAU hoặc thiết bị công nghệ.

Khi lựa chọn bơm phải tính toán đúng lưu lượng, cột áp và tổn thất áp suất của toàn tuyến.

Bơm quá lớn không đồng nghĩa hệ thống tốt hơn. Bơm dư cột áp có thể làm tăng tiêu thụ điện, gây ồn và khó cân bằng hệ thống.

Hệ thống đường ống nước lạnh

Đường ống là “mạch tuần hoàn” kết nối Chiller với các thiết bị sử dụng lạnh.

Thiết kế cần tính đúng kích thước ống, vận tốc nước, tổn thất áp suất, van, thiết bị cân bằng, điểm xả khí, xả cặn và bảo ôn.

Bảo ôn không tốt có thể gây đọng sương, thất thoát lạnh và ảnh hưởng đến kết cấu hoàn thiện của công trình.

AHU, FCU và PAU

Đây là các thiết bị đầu cuối sử dụng nước lạnh.

AHU thường phục vụ các khu vực có lưu lượng không khí lớn và có khả năng kết hợp lọc, xử lý nhiệt độ, độ ẩm và gió tươi.

FCU thường phục vụ từng phòng hoặc từng khu vực nhỏ hơn.

PAU được sử dụng khi dự án cần xử lý gió tươi tập trung trước khi cấp vào các khu vực điều hòa.

Van, cảm biến và hệ điều khiển

Van điều khiển, van cân bằng, cảm biến nhiệt độ, cảm biến áp suất, đồng hồ đo lưu lượng, biến tần và hệ thống BMS có vai trò rất lớn đối với hiệu quả vận hành.

Trong hệ thống nước lạnh, bài toán không chỉ là “có đủ nước” mà phải là đúng lưu lượng – đúng chênh áp – đúng nhiệt độ – đúng thời điểm.

Hai loại Water Chiller phổ biến

Air-cooled Water Chiller – Chiller giải nhiệt gió

Chiller giải nhiệt gió sử dụng không khí bên ngoài để thải nhiệt từ bình ngưng.

Ưu điểm của phương án này là không cần tháp giải nhiệt và không cần vòng nước giải nhiệt nên hệ thống phụ trợ đơn giản hơn.

Tuy nhiên, vị trí đặt Chiller phải đảm bảo thông thoáng, tránh hồi lưu khí nóng, có không gian bảo trì và kiểm soát tiếng ồn phù hợp.

Chiller giải nhiệt gió thường được cân nhắc tại những dự án không thuận tiện bố trí tháp giải nhiệt hoặc không muốn vận hành hệ nước giải nhiệt.

Water-cooled Water Chiller – Chiller giải nhiệt nước

Chiller giải nhiệt nước sử dụng một vòng nước riêng để đưa nhiệt từ bình ngưng tới tháp giải nhiệt.

Hệ thống thường bao gồm:

Chiller → Bơm nước giải nhiệt → Tháp giải nhiệt → Chiller.

Phương án này thường được xem xét đối với các công trình tải lạnh lớn, vận hành dài giờ và có điều kiện bố trí phòng máy, tháp giải nhiệt cũng như hệ xử lý nước.

Đổi lại, công tác vận hành phải kiểm soát tốt cáu cặn, ăn mòn, chất lượng nước và tình trạng trao đổi nhiệt.

Vì sao Water Chiller được sử dụng cho công trình lớn?

Điểm mạnh quan trọng của Water Chiller là khả năng tạo lạnh tập trung và phân phối tới nhiều khu vực.

Một Chiller Plant có thể gồm nhiều Chiller chạy song song, nhiều bơm và nhiều nhóm AHU/FCU. Hệ thống có thể được tổ chức để thiết bị chạy theo tải thực tế thay vì toàn bộ thiết bị luôn hoạt động 100%.

Đây là lợi thế đáng kể đối với tòa nhà lớn, khách sạn, bệnh viện, trung tâm thương mại và nhà máy hoạt động liên tục.

Ngoài ra, Water Chiller dễ tích hợp với các giải pháp xử lý không khí chuyên sâu như AHU, PAU, lọc khí, gió tươi và kiểm soát độ ẩm.

ASHRAE lưu ý rằng nhiệt độ nước lạnh, chênh nhiệt độ nước và chiến lược điều khiển bơm đều tác động trực tiếp đến năng lượng toàn hệ thống. Tăng ΔT hợp lý có thể giảm lưu lượng nước tuần hoàn và công suất bơm, nhưng phải đồng thời đáp ứng yêu cầu trao đổi nhiệt và kiểm soát ẩm của coil.

Water Chiller thường được ứng dụng ở đâu?

Water Chiller đặc biệt phù hợp với những dự án có tải lạnh lớn, thời gian vận hành dài hoặc yêu cầu xử lý không khí tập trung.

Trong tòa nhà văn phòng, Water Chiller có thể cấp nước lạnh cho AHU, FCU tại nhiều tầng và kết hợp hệ thống BMS để quản lý vận hành.

Trong khách sạn và resort, FCU có thể phục vụ từng phòng trong khi AHU/PAU xử lý khu vực công cộng và gió tươi.

Trong trung tâm thương mại, Chiller cung cấp lạnh tập trung cho các AHU công suất lớn và nhiều khu vực có tải thay đổi.

Trong bệnh viện, hệ thống nước lạnh có thể kết hợp các AHU chuyên dụng để kiểm soát nhiệt độ, độ ẩm và điều kiện không khí theo yêu cầu từng khu vực.

Trong nhà máy và khu công nghiệp, nước lạnh có thể vừa phục vụ điều hòa không khí vừa làm mát thiết bị, máy móc hoặc quy trình sản xuất.

Water Chiller cũng được ứng dụng tại trung tâm dữ liệu, trường học, công trình công cộng và các cơ sở có nhu cầu lạnh tập trung.

Water Chiller và VRV/VRF khác nhau như thế nào?

Sự khác biệt lớn nhất nằm ở phương thức truyền tải lạnh.

Water Chiller tạo nước lạnh tại trung tâm rồi bơm nước tới AHU, FCU hoặc các thiết bị trao đổi nhiệt.

VRV/VRF đưa môi chất lạnh trực tiếp từ dàn nóng tới các dàn lạnh.

VRV/VRF có lợi thế trong nhiều công trình chia thành nhiều zone nhỏ, yêu cầu điều khiển riêng từng khu vực và cần triển khai linh hoạt.

Water Chiller lại có thế mạnh ở các dự án tải lớn, cần AHU/PAU, xử lý gió tập trung hoặc cần nước lạnh cho công nghệ.

Vì vậy, không có giải pháp nào mặc định tốt hơn cho tất cả dự án.

Điều quan trọng là lựa chọn đúng theo công năng, tải lạnh, thời gian sử dụng, không gian kỹ thuật, chi phí đầu tư và chi phí vòng đời.

7 yếu tố cần tính trước khi lựa chọn Water Chiller

1. Tải lạnh thực tế

Không lựa chọn Chiller đơn thuần theo diện tích m².

Cần tính tải dựa trên hướng nắng, vỏ công trình, kính, số người, thiết bị, chiếu sáng, gió tươi, độ ẩm và thời gian hoạt động.

Đối với nhà máy phải tính thêm tải nhiệt từ máy móc và quy trình sản xuất.

2. Biểu đồ tải theo thời gian

Không chỉ cần biết tải cực đại.

Một hệ thống chỉ đạt tải đỉnh trong vài giờ nhưng thường xuyên chạy ở tải thấp cần được lựa chọn khác với hệ thống vận hành gần đầy tải liên tục.

Dữ liệu tải từng phần có ý nghĩa lớn khi xác định số lượng Chiller và chiến lược staging.

3. Chiller giải nhiệt gió hay giải nhiệt nước

Cần đánh giá diện tích lắp đặt, nguồn nước, vị trí tháp giải nhiệt, tiếng ồn, môi trường, khả năng bảo trì, điện năng và chi phí đầu tư.

4. AHU, FCU và PAU

Thiết bị đầu cuối phải được lựa chọn đồng bộ với nhiệt độ nước lạnh, lưu lượng và yêu cầu xử lý không khí.

Một máy Chiller tốt không thể bù cho AHU hoặc FCU lựa chọn sai.

5. Hệ thống thủy lực

Cần tính toán bơm, đường kính ống, tổn thất áp suất, chênh áp, van điều khiển và cân bằng thủy lực.

Đây là một trong những khu vực dễ phát sinh vấn đề nhất sau khi công trình đưa vào sử dụng.

6. Điều khiển và BMS

Với hệ thống lớn, cần xem xét chiến lược điều khiển Chiller, bơm, tháp giải nhiệt và thiết bị đầu cuối theo tải thực tế.

Hệ thống điều khiển tốt phải phục vụ mục tiêu vận hành, chứ không chỉ bổ sung nhiều cảm biến hoặc chức năng.

7. Chi phí vòng đời

Giá mua Chiller chỉ là một phần của chi phí.

Cần tính cả điện năng, nước, hóa chất xử lý nước, bảo trì, phụ tùng, nhân sự vận hành, khả năng mở rộng và thời gian dừng hệ thống.

Một sai lầm lớn: chỉ quan tâm COP của Chiller

Hiệu suất Chiller rất quan trọng nhưng không đại diện cho hiệu suất toàn Chiller Plant.

Một Chiller có hiệu suất tốt vẫn có thể vận hành tốn điện nếu bơm nước lạnh dư công suất, bơm nước giải nhiệt chạy không theo tải, tháp giải nhiệt bẩn, coil AHU thiếu ΔT, van điều khiển không đúng hoặc Chiller được staging không hợp lý.

ASHRAE lưu ý rằng hệ Chiller có thể suy giảm hiệu suất sau commissioning nếu thiết bị, bảo trì và chiến lược vận hành không được theo dõi liên tục. Vì vậy, performance monitoring và ongoing commissioning có giá trị lớn đối với hệ thống nước lạnh trung tâm.

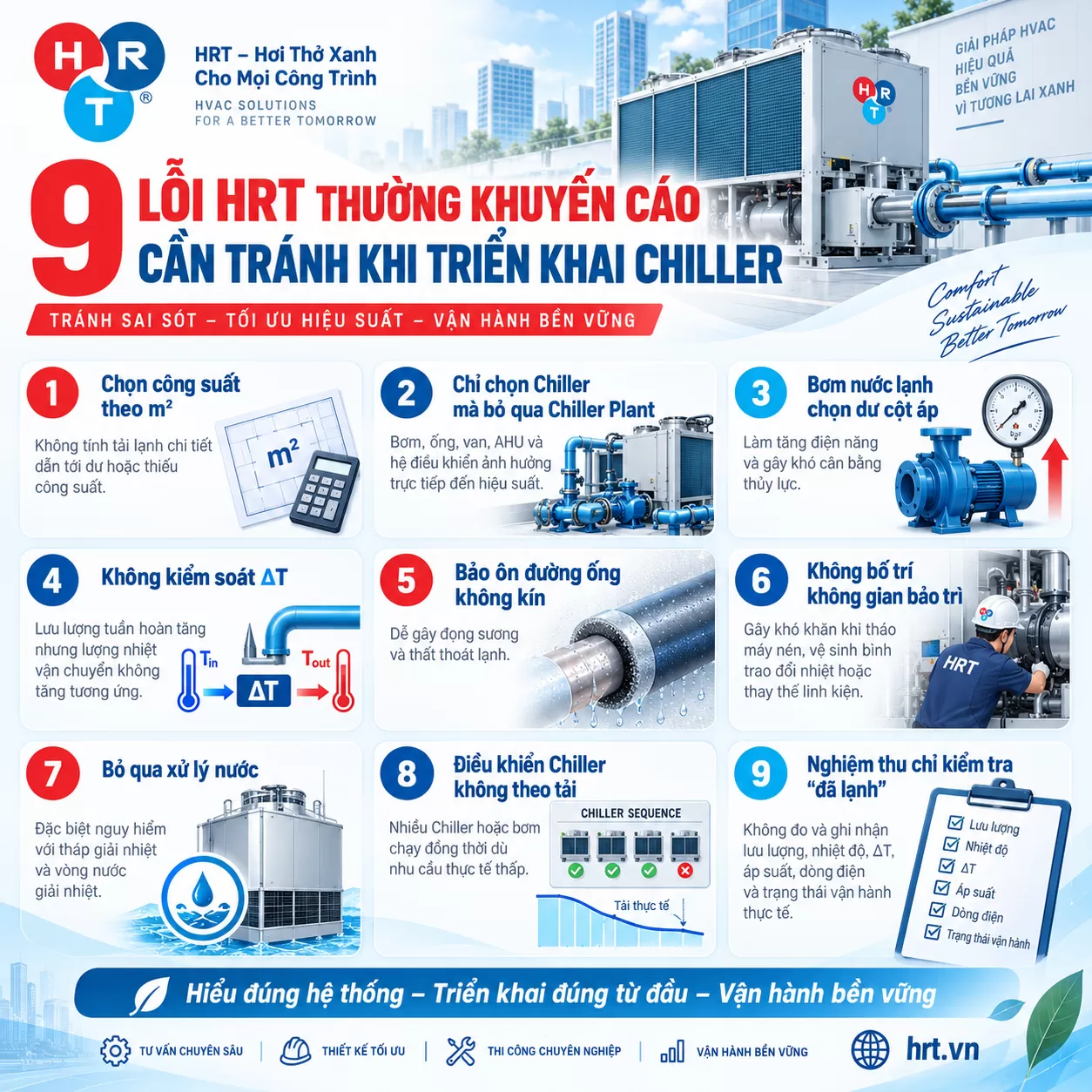

9 lỗi HRT thường khuyến cáo cần tránh khi triển khai Chiller

Lỗi 1 – Chọn công suất theo m²: không tính tải lạnh chi tiết dẫn tới dư hoặc thiếu công suất.

Lỗi 2 – Chỉ chọn Chiller mà bỏ qua Chiller Plant: bơm, ống, van, AHU và hệ điều khiển ảnh hưởng trực tiếp đến hiệu suất.

Lỗi 3 – Bơm nước lạnh chọn dư cột áp: làm tăng điện năng và gây khó cân bằng thủy lực.

Lỗi 4 – Không kiểm soát ΔT: lưu lượng tuần hoàn tăng nhưng lượng nhiệt vận chuyển không tăng tương ứng.

Lỗi 5 – Bảo ôn đường ống không kín: dễ gây đọng sương và thất thoát lạnh.

Lỗi 6 – Không bố trí không gian bảo trì: gây khó khăn khi tháo máy nén, vệ sinh bình trao đổi nhiệt hoặc thay thế linh kiện.

Lỗi 7 – Bỏ qua xử lý nước: đặc biệt nguy hiểm với tháp giải nhiệt và vòng nước giải nhiệt.

Lỗi 8 – Điều khiển Chiller không theo tải: nhiều Chiller hoặc bơm chạy đồng thời dù nhu cầu thực tế thấp.

Lỗi 9 – Nghiệm thu chỉ kiểm tra “đã lạnh”: không đo và ghi nhận lưu lượng, nhiệt độ, ΔT, áp suất, dòng điện và trạng thái vận hành thực tế.

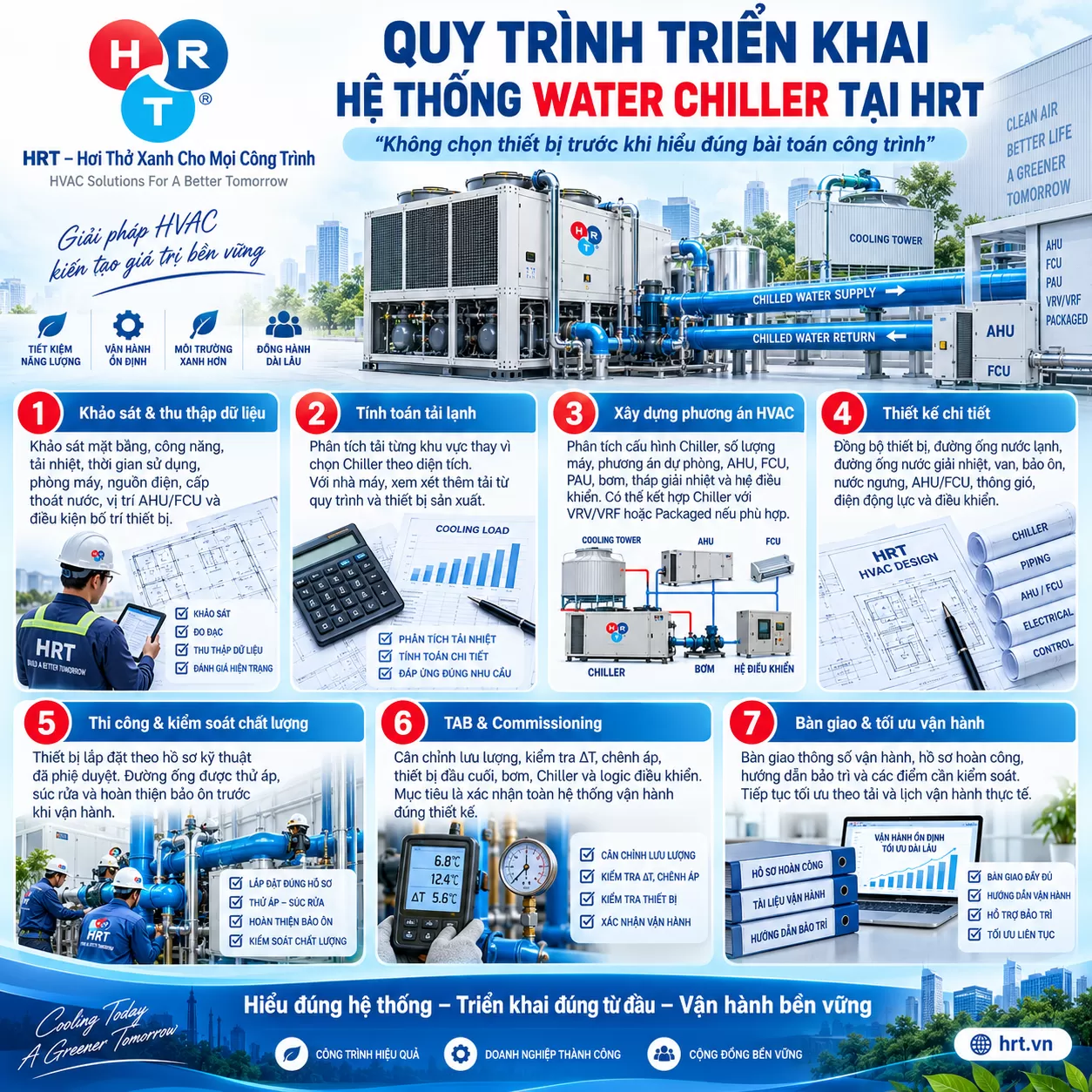

Quy trình triển khai hệ thống Water Chiller tại HRT

HRT tiếp cận dự án Chiller theo nguyên tắc không chọn thiết bị trước khi hiểu đúng bài toán công trình.

Bước 1: Khảo sát và thu thập dữ liệu

Đội ngũ kỹ thuật khảo sát mặt bằng, công năng, tải nhiệt, thời gian sử dụng, phòng máy, nguồn điện, cấp thoát nước, vị trí AHU/FCU và điều kiện bố trí thiết bị.

Bước 2: Tính toán tải lạnh

HRT phân tích tải từng khu vực thay vì lựa chọn Chiller đơn thuần theo diện tích.

Đối với nhà máy, tải từ quy trình và thiết bị sản xuất được xem xét riêng.

Bước 3: Xây dựng phương án HVAC

Từ dữ liệu tải, HRT phân tích cấu hình Chiller, số lượng máy, phương án dự phòng, AHU, FCU, PAU, bơm, tháp giải nhiệt và hệ điều khiển.

Trong một số công trình, phương án tối ưu có thể là Chiller kết hợp VRV/VRF hoặc Packaged, thay vì áp dụng duy nhất một hệ thống.

Bước 4: Thiết kế chi tiết

Hồ sơ cần đồng bộ thiết bị, đường ống nước lạnh, đường ống nước giải nhiệt, van, bảo ôn, nước ngưng, AHU/FCU, thông gió, điện động lực và điều khiển.

Bước 5: Thi công và kiểm soát chất lượng

Thiết bị được lắp theo hồ sơ kỹ thuật đã phê duyệt.

Đường ống được thử áp, súc rửa và hoàn thiện bảo ôn trước khi vận hành chính thức.

Bước 6: TAB và commissioning

Đây là bước không nên bỏ qua.

Hệ thống cần được cân chỉnh lưu lượng, kiểm tra ΔT, chênh áp, thiết bị đầu cuối, bơm, Chiller và logic điều khiển.

Mục tiêu commissioning không phải chỉ là xác nhận “máy chạy và có lạnh”, mà là xác nhận toàn hệ thống vận hành đúng thiết kế.

Bước 7: Bàn giao và tối ưu vận hành

HRT bàn giao thông số vận hành, hồ sơ hoàn công, hướng dẫn bảo trì và các điểm cần kiểm soát trong quá trình sử dụng.

Khi có dữ liệu thực tế, hệ thống có thể tiếp tục được tối ưu theo tải và lịch vận hành của công trình.

HRT – Giải pháp HVAC Water Chiller cho công trình

Đối với hệ thống Water Chiller, điều quan trọng không phải chỉ là chọn được một chiếc Chiller tốt.

Điều quan trọng hơn là toàn bộ hệ thống phải đúng từ tải lạnh → đúng thiết bị → đúng thủy lực → đúng điều khiển → đúng thi công → đúng commissioning.

HRT cung cấp giải pháp HVAC theo chuỗi:

Khảo sát → Tư vấn → Thiết kế → Cung cấp thiết bị → Thi công → TAB & Commissioning → Nghiệm thu → Bảo trì → Tối ưu vận hành.

Các hệ thống có thể bao gồm Water Chiller, AHU, FCU, PAU, hệ thống đường ống nước lạnh, đường ống nước giải nhiệt, bơm, tháp giải nhiệt, hệ thống ống gió, gió tươi – hút thải và hệ thống điều khiển/BMS.

Định hướng của HRT là lựa chọn giải pháp theo điều kiện thực tế của từng công trình thay vì mặc định Chiller, VRV/VRF hay Packaged cho mọi dự án.
