Cửa gió khuếch tán 350x350 là gì?
Cửa gió khuếch tán 350x350 là loại miệng gió vuông được sử dụng tại đầu cuối của hệ thống điều hòa và thông gió nhằm phân phối hoặc thu hồi không khí trong phòng.
Sản phẩm có kích thước mặt 350×350 mm, được chế tạo từ nhôm định hình và hoàn thiện bằng sơn tĩnh điện màu trắng.
Thiết kế gồm nhiều lớp nan vuông đồng tâm, tạo thành dạng khuếch tán đa hướng.
Khi sử dụng cho cấp gió, không khí từ ống gió đi qua hộp gió, sau đó được phân phối qua cửa theo nhiều hướng để hạn chế tình trạng luồng khí tập trung vào một điểm.
Khi sử dụng cho hồi gió, cửa có nhiệm vụ thu không khí trong phòng về hệ thống xử lý hoặc thiết bị điều hòa.
Theo thông tin của VINAMEED, sản phẩm có thể sử dụng cho cả cấp và hồi gió, phù hợp hệ thống điều hòa thông gió, trần giả và trần thạch cao.

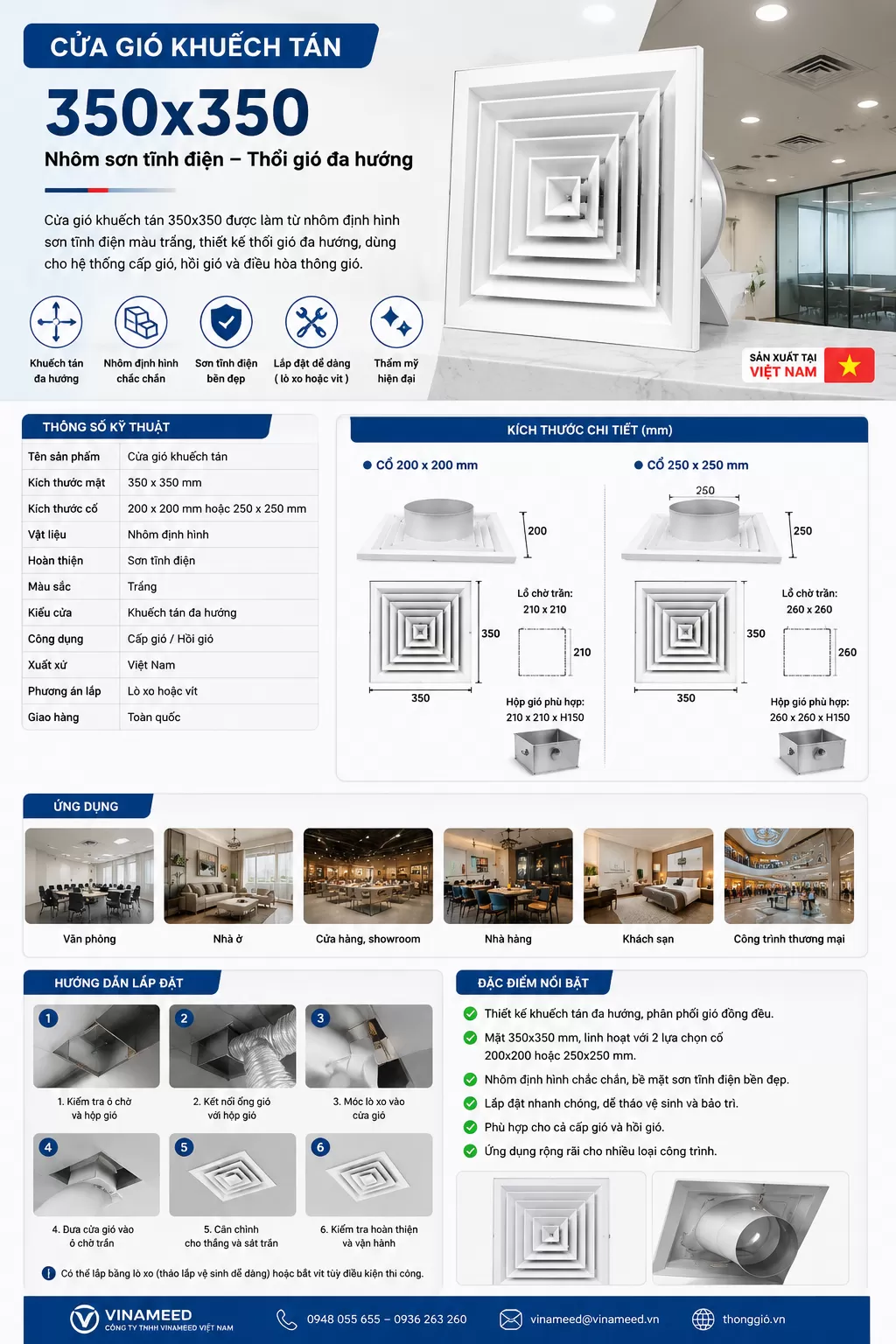

Thông số kỹ thuật cửa gió khuếch tán 350x350
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Cửa gió khuếch tán |
| Kích thước mặt | 350 × 350 mm |
| Kích thước cổ 1 | 200 × 200 mm |
| Kích thước cổ 2 | 250 × 250 mm |
| Vật liệu | Nhôm định hình |
| Hoàn thiện | Sơn tĩnh điện |
| Màu sắc | Trắng |
| Kiểu cửa | Khuếch tán đa hướng |
| Công dụng | Cấp gió / hồi gió |
| Xuất xứ | Việt Nam |
| Phương án lắp | Lò xo hoặc vít |
| Giao hàng | Toàn quốc |
Các kích thước mặt, cổ, vật liệu, màu sắc và phương án lắp trên được công bố trực tiếp tại trang sản phẩm.
Cấu tạo cửa gió khuếch tán 350x350
Cửa gió khuếch tán nhìn đơn giản nhưng cấu tạo của từng bộ phận ảnh hưởng trực tiếp đến độ cứng, thẩm mỹ và khả năng phân phối không khí.
Khung cửa
Khung được chế tạo từ nhôm định hình.
Theo thông tin sản phẩm, profile nhôm có gân tăng cứng và gờ tạo hình nhằm tăng độ chắc chắn đồng thời tạo hình thức hoàn thiện cho mặt cửa.
Hệ nan khuếch tán
Phần trung tâm gồm nhiều lớp nan vuông bố trí đồng tâm.
Hình dạng này tạo các khe thoát khí xung quanh bốn phía.
Khi cấp gió, không khí được hướng ra nhiều phía thay vì tập trung thành một tia duy nhất.
Cổ cửa
Cửa gió mặt 350×350 mm có hai lựa chọn cổ phổ biến:
200×200 mm
hoặc:
250×250 mm
Việc chọn cổ nào cần căn cứ vào lưu lượng, kích thước hộp gió và đường ống kết nối.
Bề mặt sơn tĩnh điện
Toàn bộ phần nhôm được hoàn thiện bằng sơn tĩnh điện.
Màu trắng giúp cửa dễ phối hợp với:
- Trần thạch cao.
- Trần sơn trắng.
- Văn phòng.
- Nhà ở.
- Showroom.
- Cửa hàng.
- Công trình thương mại.
Nguyên lý hoạt động của cửa gió khuếch tán
Trong chế độ cấp gió, luồng khí đi theo chuỗi:
AHU / FCU / thiết bị điều hòa → Ống gió → Ống mềm → Hộp gió → Cửa gió khuếch tán → Không gian phòng
Không khí đi vào cổ cửa, sau đó được hệ nan khuếch tán phân phối ra nhiều hướng.
Mục tiêu là tạo sự phân bố gió rộng hơn trên mặt trần.
Trong chế độ hồi gió, chiều chuyển động ngược lại:
Không gian phòng → Cửa gió hồi → Hộp gió → Đường ống hồi → AHU / FCU
Tùy thiết kế, đường hồi có thể bố trí thêm lưới lọc bụi. Trang sản phẩm cũng đề cập khả năng lắp cửa với hộp gió, ống mềm hoặc trực tiếp trên đường ống và có thể bổ sung lưới lọc tại đường hồi.
