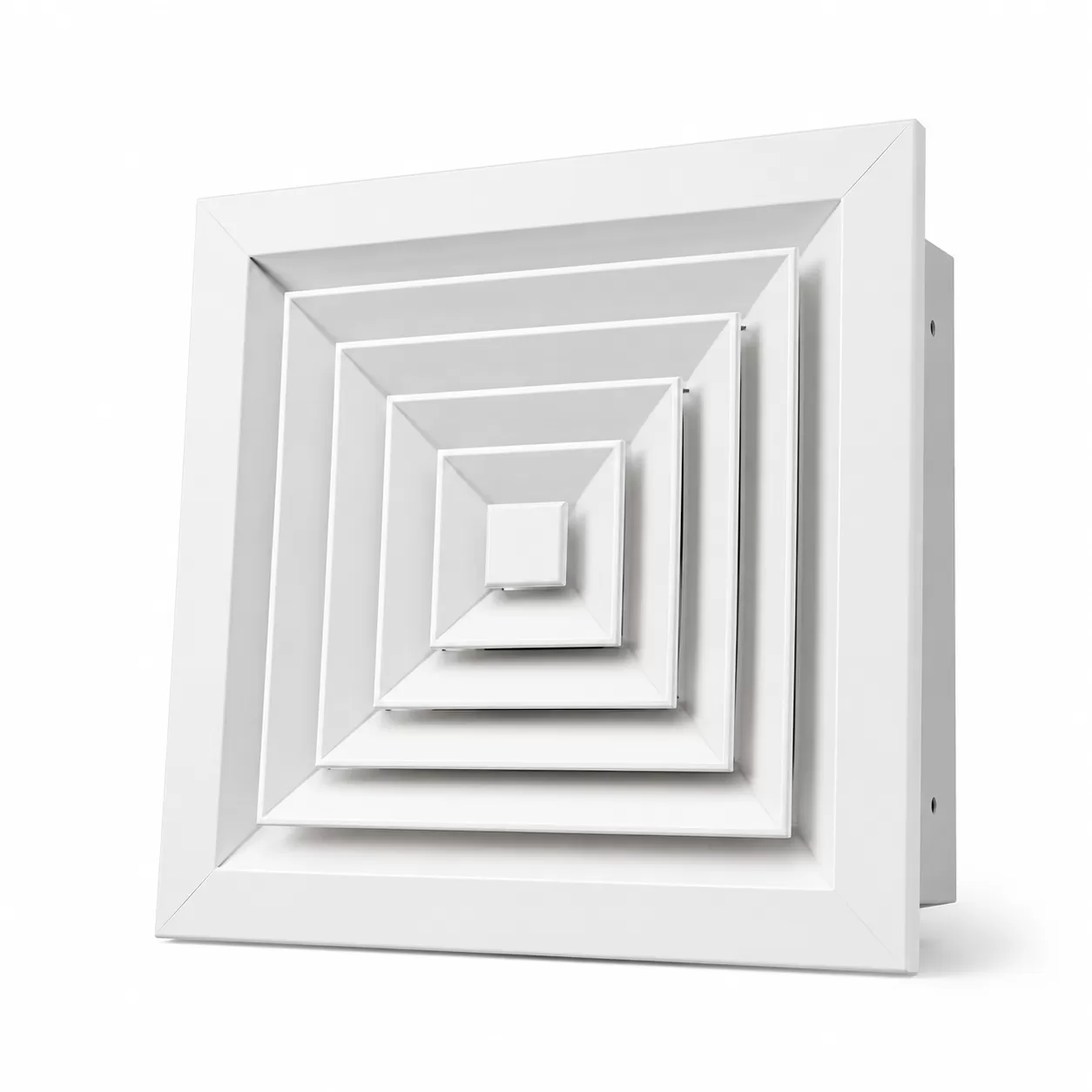

Cửa gió khuếch tán 400x400 là gì?
Cửa gió khuếch tán 400x400 là loại cửa gió dạng vuông có kích thước mặt 400 × 400 mm, thường được lắp tại đầu cuối của hệ thống ống gió điều hòa hoặc thông gió.
Khác với cửa gió có hướng thổi tập trung, cửa khuếch tán được thiết kế để phân phối luồng không khí ra nhiều hướng quanh bề mặt cửa.
Nhờ đó, không khí sau khi rời cửa gió được phân bố rộng hơn trong không gian sử dụng.
Sản phẩm phù hợp với:
- Hệ thống điều hòa trung tâm.
- Hệ thống AHU.
- Hệ thống FCU nối ống gió.
- Hệ thống cấp gió tươi.
- Hệ thống thông gió.
- Hệ thống hồi gió.
Kiểu cửa vuông 400x400 đặc biệt phù hợp với các khu vực sử dụng trần thạch cao hoặc trần giả.
Thông số cửa gió khuếch tán 400x400
Các thông số cơ bản của dòng sản phẩm:
| Thông số | Đặc điểm |
|---|---|
| Tên sản phẩm | Cửa gió khuếch tán 400x400 |
| Kiểu dáng | Vuông |
| Kích thước mặt | 400 × 400 mm |
| Vật liệu | Nhôm |
| Hoàn thiện bề mặt | Sơn tĩnh điện |
| Màu tiêu chuẩn | Trắng |
| Màu khác | Có thể sản xuất theo yêu cầu |
| Kiểu phân phối gió | Khuếch tán đa hướng |
| Công dụng | Cấp gió / hồi gió |
| Vị trí lắp | Trần giả, trần thạch cao, hộp gió |
| Phụ kiện | Có thể kết hợp hộp gió, ống mềm, lưới lọc hoặc van theo thiết kế |
Lưu ý: kích thước cổ cửa, kích thước hộp gió và phụ kiện đi kèm cần được xác định theo bản vẽ HVAC và yêu cầu lưu lượng của từng công trình.
Cấu tạo cửa gió khuếch tán 400x400
Cửa gió khuếch tán nhìn đơn giản nhưng cấu tạo phải bảo đảm đồng thời khả năng phân phối gió và tính thẩm mỹ.
Khung cửa
Khung ngoài được chế tạo từ nhôm định hình.
Phần khung tạo độ cứng cho cửa, đồng thời hình thành đường viền thẩm mỹ khi lắp trên trần.
Nhôm có ưu điểm:
- Khối lượng nhẹ.
- Không bị gỉ như thép thông thường.
- Dễ gia công.
- Dễ sơn hoàn thiện.
- Phù hợp môi trường điều hòa không khí.
Hệ nan khuếch tán
Phần trung tâm gồm các nan được bố trí theo dạng nhiều lớp hướng vào tâm.
Cấu trúc này tạo đường dẫn cho không khí phân tán ra các phía thay vì tập trung thành một luồng mạnh.
Đây là đặc điểm đặc trưng tạo nên tên gọi cửa gió khuếch tán.
Lớp sơn tĩnh điện
Bề mặt nhôm được phủ sơn tĩnh điện nhằm:
- Tăng tính thẩm mỹ.
- Tạo bề mặt đồng đều.
- Hạn chế trầy xước trong điều kiện sử dụng thông thường.
- Phối hợp với màu trần và nội thất.
Màu trắng được sử dụng phổ biến vì dễ kết hợp với trần thạch cao.
Ngoài ra có thể lựa chọn màu khác theo yêu cầu của công trình.
Nguyên lý hoạt động của cửa gió khuếch tán 400x400
Không khí từ AHU, FCU hoặc hệ thống cấp gió được đưa qua:
Ống gió → Ống mềm/Hộp gió → Cửa khuếch tán → Không gian phòng
Khi dòng khí đi tới cửa khuếch tán, hệ nan định hướng sẽ làm luồng gió tỏa ra nhiều phía.
Thay vì:
Gió tập trung → một hướng
cửa khuếch tán tạo:
Gió cấp → phân tán → nhiều hướng
Điều này giúp tăng phạm vi phân phối không khí trong khu vực phục vụ.
