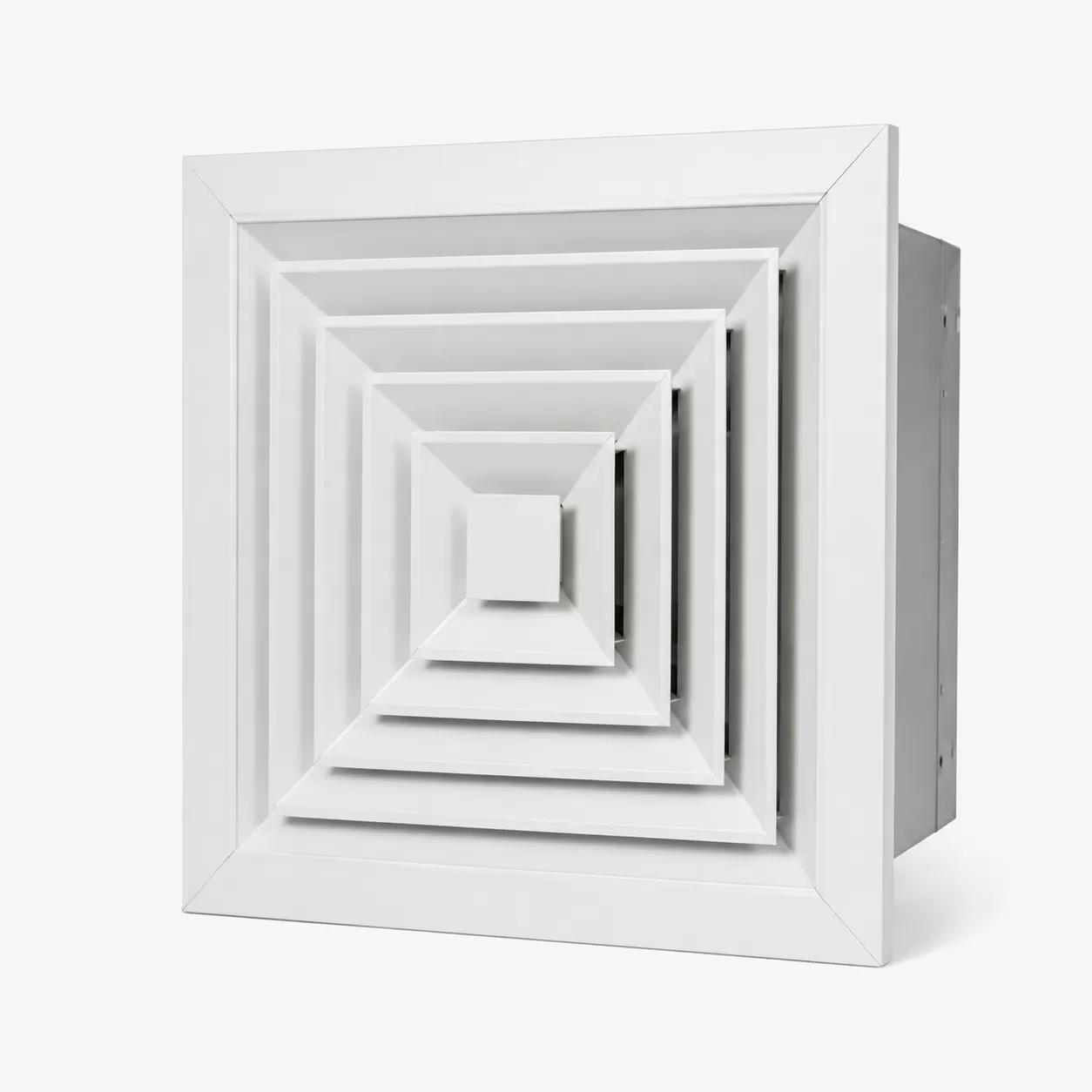

Cửa gió khuếch tán 600x600 là gì?
Cửa gió khuếch tán 600x600 là thiết bị đầu cuối của hệ thống HVAC, thường được lắp trên trần và kết nối với hộp gió hoặc đường ống thông qua cổ cửa gió.
Sản phẩm có thể sử dụng cho:
- Cửa cấp gió điều hòa.
- Cửa hồi gió.
- Cấp gió tươi.
- Một số vị trí trang trí hoặc che lỗ thăm trên trần.
Theo thông tin sản phẩm tham khảo, cửa có mặt kích thước 600 × 600 mm, sử dụng nhôm sơn tĩnh điện và thiết kế khuếch tán đa hướng.

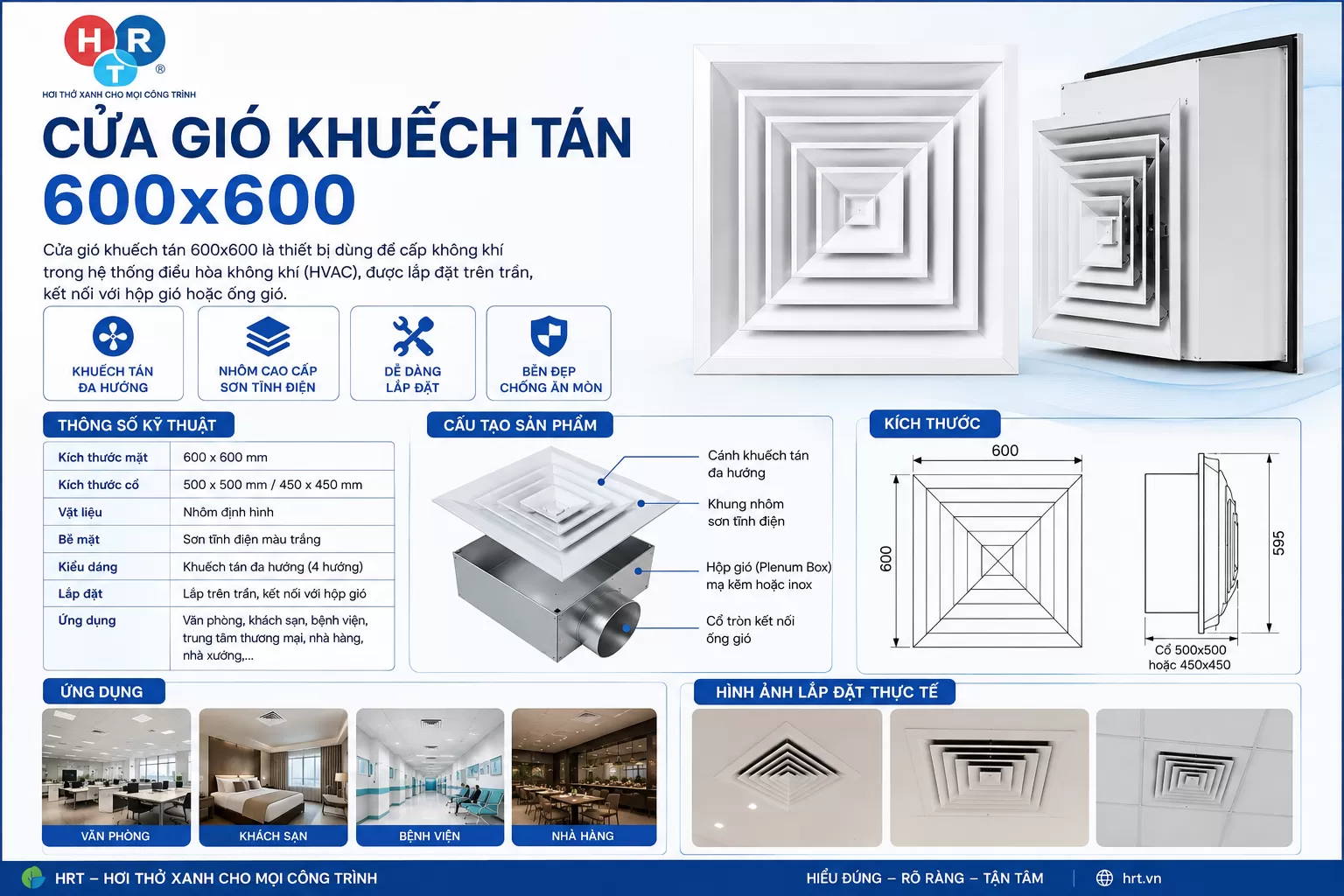

Cấu tạo cửa gió khuếch tán 600x600
Khung cửa gió
Khung và cánh được chế tạo từ nhôm định hình, có gân tăng cứng nhằm hạn chế biến dạng trong quá trình sản xuất, vận chuyển và sử dụng. Bề mặt được hoàn thiện bằng sơn tĩnh điện.
Cánh khuếch tán
Các cánh được bố trí theo dạng đồng tâm, tạo nhiều hướng phân phối khí.
Đây là bộ phận quyết định hình dạng tia gió sau khi không khí rời cửa.
Cổ cửa gió
Với mặt 600 × 600 mm, kích thước cổ tham khảo có thể lựa chọn:
- 500 × 500 mm
- 450 × 450 mm
Kích thước cổ thực tế cần được lựa chọn dựa trên lưu lượng, vận tốc gió và kích thước hộp gió của từng hệ thống.
Hộp gió Plenum Box
Trong nhiều hệ thống, cửa khuếch tán được kết nối với Plenum Box để:
- Nhận khí từ ống gió.
- Phân phối khí đều trước khi qua cửa.
- Hỗ trợ kết nối ống mềm.
- Có thể tích hợp van điều chỉnh lưu lượng tùy thiết kế.
Nguyên lý hoạt động của cửa gió khuếch tán
Nguyên lý có thể hiểu đơn giản:
AHU/FCU → Đường ống gió → Plenum Box → Cửa khuếch tán → Không khí phân phối vào phòng.
Không khí được quạt trong hệ HVAC tạo áp và đưa qua hệ thống ống gió.
Khi đến Plenum Box, dòng khí được ổn định trước khi đi qua cửa khuếch tán.
Các cánh của cửa làm thay đổi hướng dòng khí, giúp không khí lan rộng ra nhiều phía thay vì tập trung thành một tia mạnh xuống phía dưới.
Nhờ đó, cửa khuếch tán phù hợp với các không gian cần phân phối gió tương đối đồng đều.
