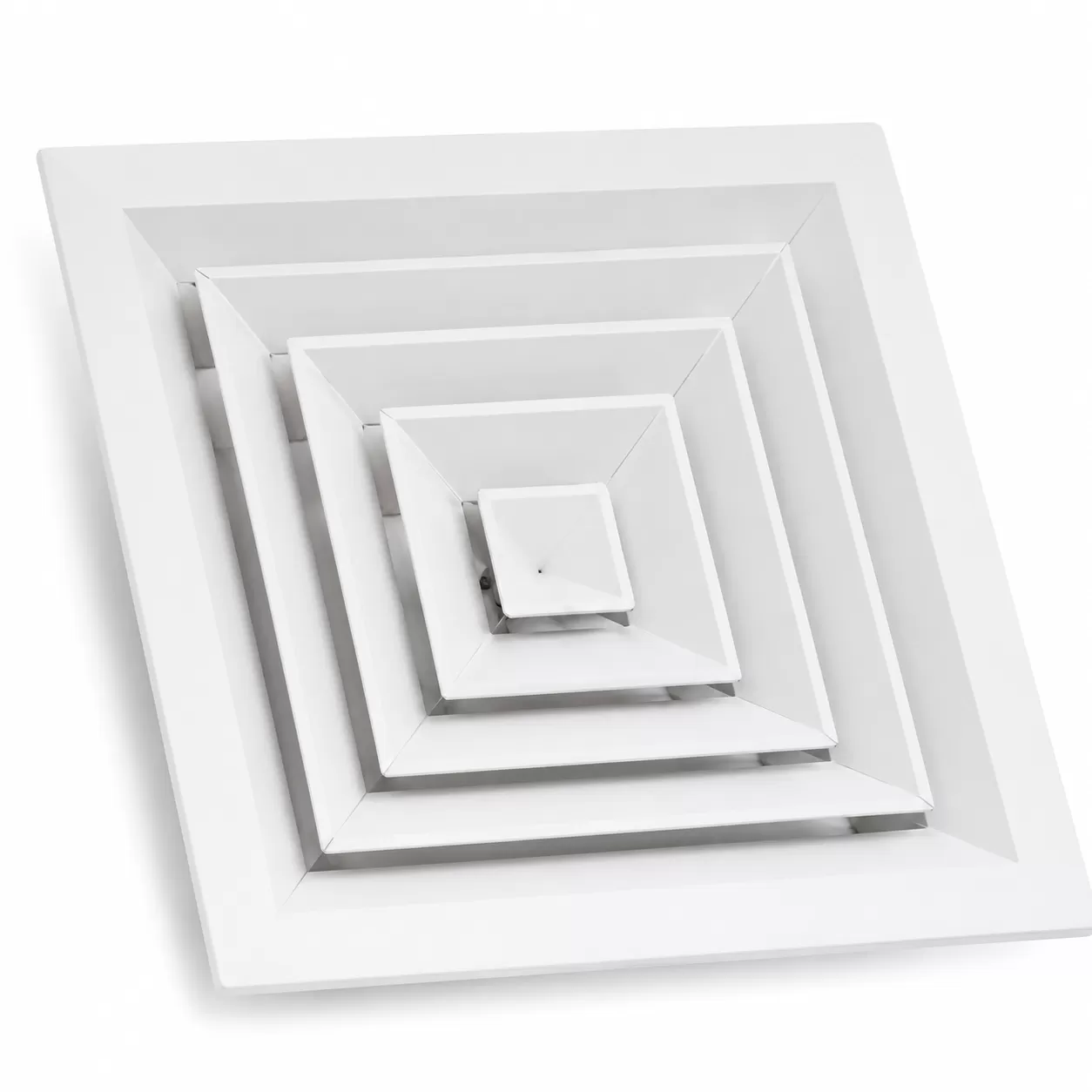

Cửa gió khuếch tán điều hòa thông gió là gì?

Cửa gió khuếch tán điều hòa thông gió là thiết bị đầu cuối của hệ thống điều hòa – thông gió, được bố trí tại điểm cấp hoặc hồi không khí trong phòng.

Khác với một số loại cửa gió chỉ tạo dòng khí theo một hướng, cửa khuếch tán được thiết kế để phân phối không khí ra nhiều hướng, giúp đưa gió điều hòa từ hệ thống ống gió đến không gian sử dụng một cách đồng đều hơn.

Sản phẩm thường được ứng dụng cho:

Hệ thống điều hòa trung tâm.
VRV/VRF nối ống gió.
Chiller – AHU – FCU.
Hệ thống cấp gió tươi.
Hệ thống hồi gió.
Hệ thống thông gió cơ khí.
Văn phòng, khách sạn, nhà hàng, trung tâm thương mại và công trình dân dụng.

Dòng sản phẩm được VINAMEED giới thiệu sử dụng nhôm sơn tĩnh điện, dạng khuếch tán thổi đa hướng và có thể dùng làm cửa cấp hoặc cửa hồi cho hệ thống điều hòa thông gió.

Vì sao cửa gió khuếch tán được sử dụng phổ biến trong HVAC?

Trong hệ thống điều hòa, chỉ tạo đủ lưu lượng gió chưa phải là toàn bộ bài toán.

Không khí sau khi được xử lý tại AHU, FCU hoặc thiết bị điều hòa còn phải được phân phối đến đúng khu vực sử dụng.

Nếu cửa gió lựa chọn không phù hợp có thể xuất hiện:

Gió tập trung tại một vị trí.
Vùng phòng lạnh quá mức.
Khu vực khác lại thiếu lạnh.
Luồng gió thổi trực tiếp vào người.
Tốc độ gió quá cao.
Tiếng ồn tại cửa gió.
Chênh lệch nhiệt độ lớn trong cùng không gian.

Cửa khuếch tán giúp giải quyết bài toán này bằng cách mở rộng vùng phân phối không khí.

Chuỗi hoạt động:

AHU/FCU → Ống gió → Hộp gió → Cửa khuếch tán → Không gian sử dụng

Mục tiêu cuối cùng không chỉ là đủ gió, mà còn phải:

Đủ lưu lượng → Phân phối đều → Độ ồn phù hợp → Không gây gió lùa

Đặc điểm cửa gió khuếch tán nhôm sơn tĩnh điện

Vật liệu nhôm

Nhôm là vật liệu phổ biến trong sản xuất cửa gió HVAC do có các ưu điểm:

Khối lượng nhẹ.
Dễ gia công.
Tính thẩm mỹ cao.
Hạn chế ăn mòn trong điều kiện sử dụng thông thường.
Phù hợp sản xuất nhiều kích thước khác nhau.

Theo thông tin các dòng cửa khuếch tán của VINAMEED, phần cánh và khung được chế tạo từ nhôm định hình có gân tăng cứng.

Bề mặt sơn tĩnh điện

Sau khi gia công, bề mặt nhôm được hoàn thiện bằng sơn tĩnh điện.

Lớp sơn giúp:

Tạo bề mặt đồng đều.
Tăng tính thẩm mỹ.
Dễ vệ sinh.
Hạn chế tác động từ môi trường.
Đồng bộ với màu trần nội thất.

Màu tiêu chuẩn được công bố trên các dòng sản phẩm 300×300 và 450×450 là màu trắng.

Cấu tạo cửa gió khuếch tán

Một cửa khuếch tán HVAC thường gồm các thành phần chính sau.

Khung cửa

Khung ngoài tạo hình cho sản phẩm và là bộ phận liên kết với:

Trần.
Hộp gió.
Khung kỹ thuật.
Vị trí lỗ chờ.

Khung nhôm định hình còn có vai trò tạo đường nét thẩm mỹ khi cửa được lắp trên trần.

Bộ nan khuếch tán

Phần nan bên trong giúp định hướng không khí.

Với thiết kế khuếch tán đa hướng, luồng khí có thể được phân phối ra nhiều phía thay vì tạo thành một tia gió tập trung.

Đây là bộ phận ảnh hưởng trực tiếp tới:

Hướng gió.
Throw.
Phân bố không khí.
Vận tốc vùng sử dụng.

Cổ cửa gió

Phía sau mặt cửa thường có cổ để kết nối với hộp gió hoặc đường ống.

Ví dụ, dòng cửa khuếch tán 300×300 mm được công bố với cổ 150×150 mm hoặc 200×200 mm. Dòng 450×450 mm có lựa chọn cổ 300×300 mm hoặc 350×350 mm.

Điều này cho thấy kích thước mặt cửa và kích thước cổ không nhất thiết giống nhau.
