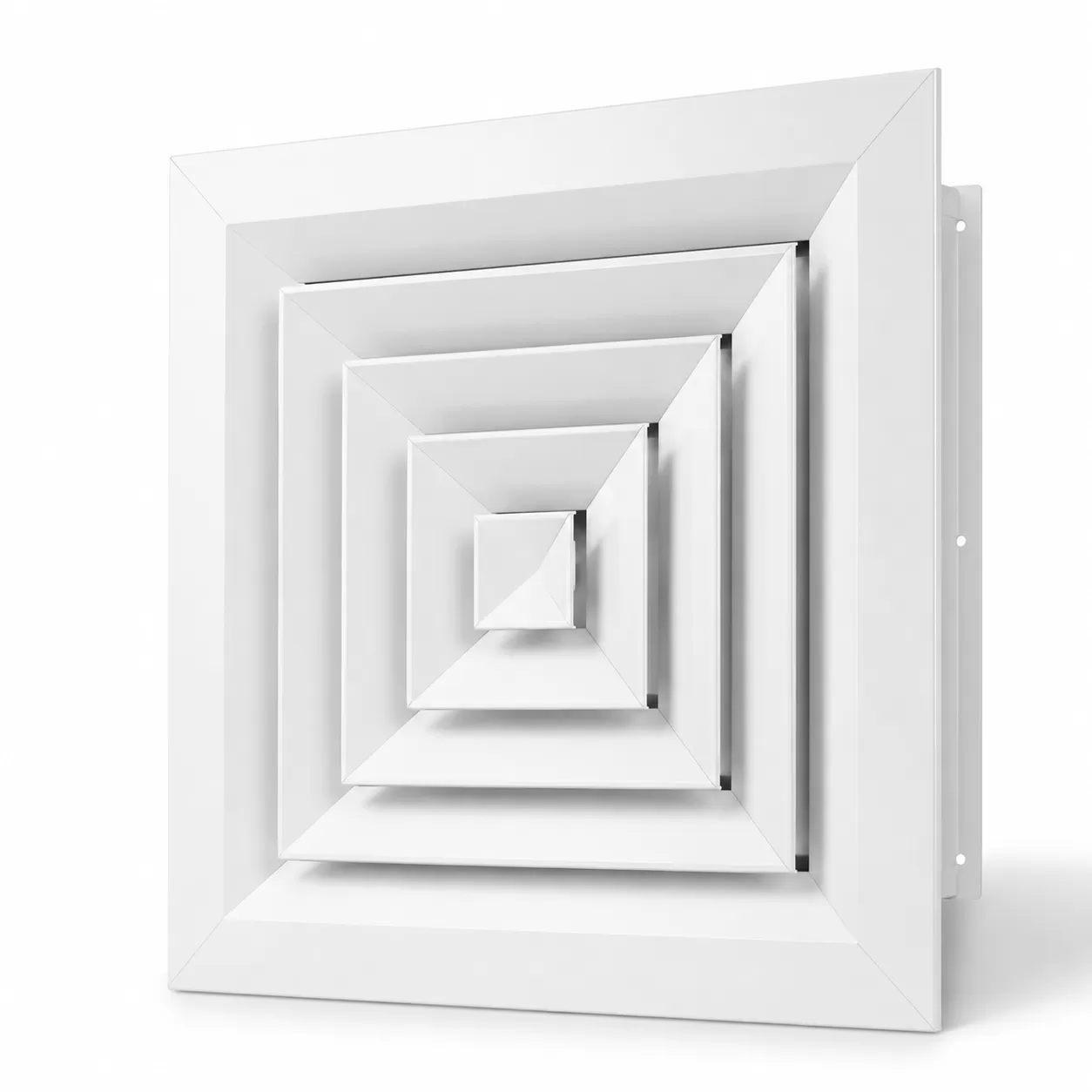

Cửa gió khuếch tán điều hòa thông gió là gì?
Cửa gió khuếch tán điều hòa thông gió là thiết bị đầu cuối của hệ thống HVAC, có nhiệm vụ đưa không khí từ hệ thống ống gió vào phòng hoặc thu hồi không khí từ không gian sử dụng trở lại hệ thống.
Sản phẩm được chế tạo từ nhôm định hình, hoàn thiện bằng sơn tĩnh điện, kiểu khuếch tán thổi đa hướng. Màu tiêu chuẩn là trắng và có thể đặt màu khác theo yêu cầu.
Nhờ thiết kế các tầng nan đồng tâm, luồng không khí được phân phối ra nhiều hướng thay vì tập trung tại một điểm.
Đây là loại cửa gió được sử dụng phổ biến cho:
- Văn phòng.
- Trung tâm thương mại.
- Khách sạn.
- Nhà hàng.
- Trường học.
- Bệnh viện.
- Căn hộ.
- Nhà máy.
- Phòng sạch và khu phụ trợ.
- Các công trình sử dụng AHU, FCU hoặc điều hòa nối ống gió.
Đặc điểm nổi bật của cửa gió khuếch tán nhôm
Khác với các loại cửa gió nan thẳng, cửa khuếch tán được thiết kế để phân phối luồng khí theo nhiều hướng.
Điều này đặc biệt phù hợp với vị trí lắp đặt trên trần.
Kết cấu nhôm định hình
Cánh và khung cửa được sản xuất từ nhôm định hình có gân tăng cứng, giúp kết cấu ổn định và tạo hình bề mặt thẩm mỹ.
Nhôm có ưu điểm:
- Trọng lượng nhẹ.
- Dễ gia công.
- Không tạo tải trọng lớn lên trần.
- Khả năng chống ăn mòn tốt.
- Dễ vệ sinh.
- Phù hợp môi trường điều hòa.
Sơn tĩnh điện
Bề mặt được hoàn thiện bằng công nghệ sơn tĩnh điện. Màu phổ biến là trắng, tuy nhiên sản phẩm có thể sản xuất màu khác theo yêu cầu.
Lớp sơn giúp:
- Bề mặt đồng đều.
- Tăng tính thẩm mỹ.
- Hạn chế oxy hóa bề mặt.
- Dễ phối hợp với màu trần.
- Thuận tiện vệ sinh trong quá trình sử dụng.
Thổi gió đa hướng
Đặc trưng quan trọng nhất là khả năng khuếch tán luồng khí đa hướng.
Không khí sau khi đi qua cửa được phân phối rộng trên mặt trần, giúp hạn chế luồng gió lạnh tập trung trực tiếp xuống vùng người sử dụng.
Cửa gió khuếch tán dùng để làm gì?
Sản phẩm có thể sử dụng cho cả cấp gió và hồi gió trong hệ thống điều hòa – thông gió.
Dùng làm cửa cấp gió
Đây là ứng dụng phổ biến nhất.
Không khí từ:
AHU → FCU → Điều hòa nối ống gió → Hệ thống ống gió
được dẫn tới hộp gió phía sau cửa, sau đó khuếch tán vào không gian.
Cửa cấp gió cần được lựa chọn theo:
- Lưu lượng.
- Vận tốc gió.
- Độ ồn.
- Chiều cao trần.
- Tầm thổi.
- Khoảng cách giữa các cửa.
- Công năng phòng.
Dùng làm cửa hồi gió
Cửa khuếch tán cũng có thể được sử dụng để thu hồi không khí trong phòng về hệ thống.
Trên đường hồi có thể kết hợp thêm lưới lọc bụi tùy theo cấu hình hệ thống.
Che lỗ thăm trần
Ngoài ứng dụng HVAC, sản phẩm còn có thể được sử dụng để trang trí hoặc che vị trí thăm trên trần thạch cao.
Cửa gió khuếch tán phù hợp với hệ thống HVAC nào?
Hệ thống VRV/VRF nối ống gió
Dàn lạnh giấu trần nối ống gió có thể cấp khí tới một hoặc nhiều cửa khuếch tán.
Ưu điểm là giấu thiết bị phía trên trần và chỉ để lộ cửa gió bên dưới.
Hệ thống FCU
FCU nối ống gió thường sử dụng:
FCU → Ống gió → Hộp gió → Cửa khuếch tán
để phân phối khí lạnh trong phòng.
Hệ Water Chiller kết hợp AHU/FCU
Trong các công trình lớn, cửa khuếch tán là thiết bị cuối của hệ thống phân phối không khí từ AHU hoặc FCU.
Hệ thống thông gió
Sản phẩm cũng có thể được sử dụng cho các nhánh cấp gió tươi hoặc hồi gió tùy yêu cầu thiết kế.
Các kích thước cửa gió khuếch tán phổ biến
Dòng sản phẩm hiện có nhiều kích thước như:
- 300 x 300 mm.
- 350 x 350 mm.
- 400 x 400 mm.
- 450 x 450 mm.
- 600 x 600 mm.
Ngoài các kích thước tiêu chuẩn, nhà cung cấp cũng nhận các kích thước khác theo yêu cầu dự án.
Việc lựa chọn kích thước không nên chỉ căn cứ vào diện tích phòng.
Kỹ sư cần tính toán từ lưu lượng gió thiết kế.
