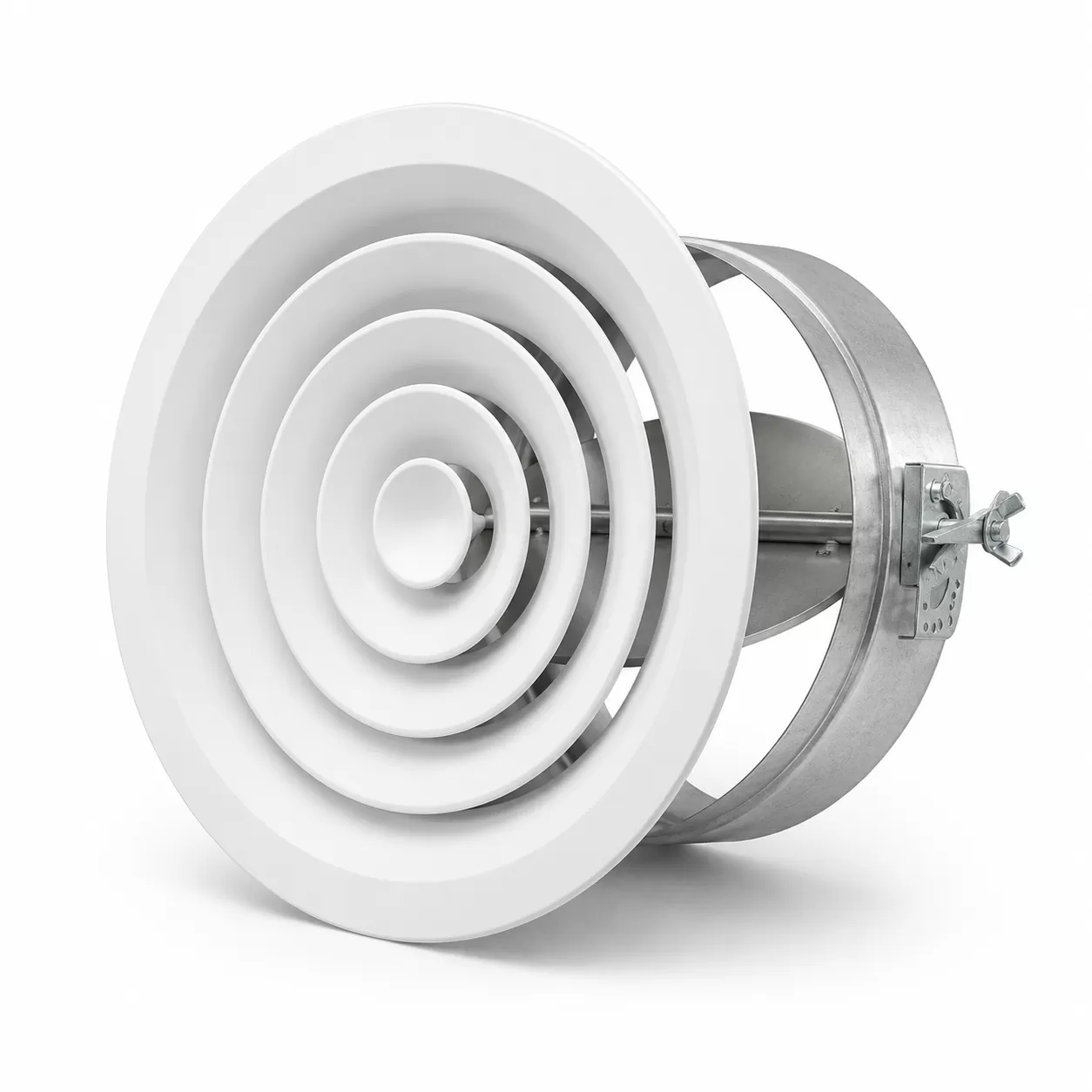

Cửa gió khuếch tán kèm van OBD D400 là gì?
Cửa gió khuếch tán kèm van OBD D400 là thiết bị đầu cuối của hệ thống điều hòa – thông gió, có nhiệm vụ đưa không khí từ đường ống vào không gian sử dụng hoặc thu hồi không khí về hệ thống.
Điểm khác biệt của sản phẩm là phía sau cửa được tích hợp van OBD – Opposed Blade Damper, giúp hỗ trợ điều chỉnh lượng không khí đi qua cửa.
Theo thông tin sản phẩm:
- Vật liệu: nhôm sơn tĩnh điện.
- Kích thước phủ bì: D400 mm.
- Kích thước cổ: D250 mm.
- Màu tiêu chuẩn: trắng.
- Có thể sản xuất màu theo yêu cầu.
- Kiểu thổi: khuếch tán đa hướng.
- Có van OBD điều chỉnh lưu lượng.
- Có thể sản xuất kích thước khác theo yêu cầu.
Sản phẩm có thể sử dụng cho hệ thống điều hòa, thông gió hoặc đường ống cấp khí tươi.
Thông số kỹ thuật cửa gió khuếch tán kèm van OBD D400
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Cửa gió khuếch tán kèm van OBD D400 |
| Kích thước phủ bì | D400 mm |
| Kích thước cổ | D250 mm |
| Vật liệu | Nhôm |
| Hoàn thiện | Sơn tĩnh điện |
| Màu tiêu chuẩn | Trắng |
| Màu khác | Sản xuất theo yêu cầu |
| Kiểu phân phối gió | Khuếch tán đa hướng |
| Van điều chỉnh | OBD |
| Công dụng | Cấp gió / hồi gió |
| Ứng dụng | Điều hòa, thông gió, cấp khí tươi |
Thông số kích thước, vật liệu và cấu hình OBD trên được công bố trực tiếp trên trang sản phẩm của VINAMEED.
Cấu tạo cửa gió khuếch tán D400 kèm van OBD
Một bộ cửa hoàn chỉnh có thể chia thành ba phần chính.
Khung cửa bằng nhôm định hình
Khung ngoài tạo hình và liên kết cửa với trần hoặc hộp gió.
Nhôm định hình có ưu điểm:
- Khối lượng nhẹ.
- Không gỉ như thép thông thường.
- Bề mặt đẹp.
- Dễ gia công.
- Phù hợp môi trường điều hòa không khí.
Khung của sản phẩm sử dụng nhôm định hình có gân tăng cứng và tạo hình thẩm mỹ.
Hệ cánh khuếch tán
Các cánh phía trước định hướng dòng không khí khi đi qua cửa.
Thiết kế khuếch tán giúp dòng gió được phân phối ra nhiều hướng thay vì tập trung thành một tia mạnh.
Điều này phù hợp với các khu vực cần phân bố không khí rộng và hạn chế cảm giác gió thổi trực tiếp.
Van OBD phía sau
OBD là viết tắt của Opposed Blade Damper.
Van gồm nhiều cánh liên kết với nhau theo cơ chế đóng mở đối nghịch.
Khi điều chỉnh van:
Độ mở OBD thay đổi → Tiết diện gió thay đổi → Lưu lượng qua cửa thay đổi
Đây là bộ phận quan trọng giúp cân chỉnh lưu lượng giữa nhiều cửa trên cùng hệ thống ống gió.
Van OBD có tác dụng gì?
Van OBD không phải chỉ là phụ kiện gắn thêm cho đẹp.
Nó có vai trò thực tế trong quá trình cân bằng hệ thống.
Điều chỉnh lưu lượng qua cửa
Nếu một nhánh nhận lượng gió cao hơn yêu cầu, có thể giảm độ mở OBD.
Ngược lại, cửa thiếu lưu lượng cần được đánh giá tổng thể trước khi tăng độ mở.
Hỗ trợ cân bằng hệ thống ống gió
Ví dụ một tuyến ống có nhiều cửa:
Ống chính → Cửa 1 → Cửa 2 → Cửa 3 → Cửa 4
Các cửa gần quạt thường có khả năng nhận áp cao hơn cửa cuối tuyến.
OBD giúp tạo thêm trở lực tại những vị trí cần thiết để hỗ trợ phân phối lưu lượng theo thiết kế.
Hỗ trợ TAB
Trong quá trình Testing – Adjusting – Balancing, kỹ thuật viên có thể đo lưu lượng tại cửa rồi điều chỉnh damper để đưa lưu lượng thực tế về gần giá trị thiết kế.
Chu trình:
Design Airflow → Actual Airflow → Điều chỉnh OBD → Đo lại → Hoàn thiện TAB
Nguyên lý hoạt động của cửa gió D400 kèm OBD
Không khí từ hệ thống HVAC đi theo đường:
AHU/FCU → Ống gió → Ống mềm/Hộp gió → OBD → Cửa khuếch tán → Không gian phòng
Trước tiên, dòng khí đi qua van OBD.
Tại đây lưu lượng được điều chỉnh tùy độ mở của cánh van.
Sau đó không khí đi tới mặt cửa khuếch tán và được phân phối vào không gian.
Có thể hiểu đơn giản:
OBD kiểm soát lượng gió → Cửa khuếch tán kiểm soát cách gió đi vào phòng
Hai bộ phận thực hiện hai chức năng khác nhau nhưng hỗ trợ lẫn nhau.
