Cửa gió khuếch tán tròn kèm van OBD là gì?

Cửa gió khuếch tán tròn kèm van OBD là loại miệng gió sử dụng trong hệ thống điều hòa – thông gió, có nhiệm vụ phân phối không khí từ hệ thống ống gió ra không gian sử dụng.

Thiết kế khuếch tán giúp dòng không khí được phân bố theo nhiều hướng thay vì tập trung tại một điểm.

Sản phẩm kết hợp thêm van OBD – Opposed Blade Damper, giúp hỗ trợ điều chỉnh lưu lượng gió tại miệng gió.

Cửa có thể sử dụng cho:

• Hệ thống cấp gió điều hòa.
• Hệ thống hồi gió.
• Hệ thống thông gió.
• AHU.
• FCU nối ống gió.
• Hệ thống HVAC tại công trình dân dụng và thương mại.

Thông số kỹ thuật cửa gió khuếch tán tròn kèm van OBD

Kích thước trên là thông số của sản phẩm D600. Với từng công trình, kích thước và cấu hình cửa gió cần được lựa chọn theo lưu lượng, vị trí lắp đặt và yêu cầu thiết kế.

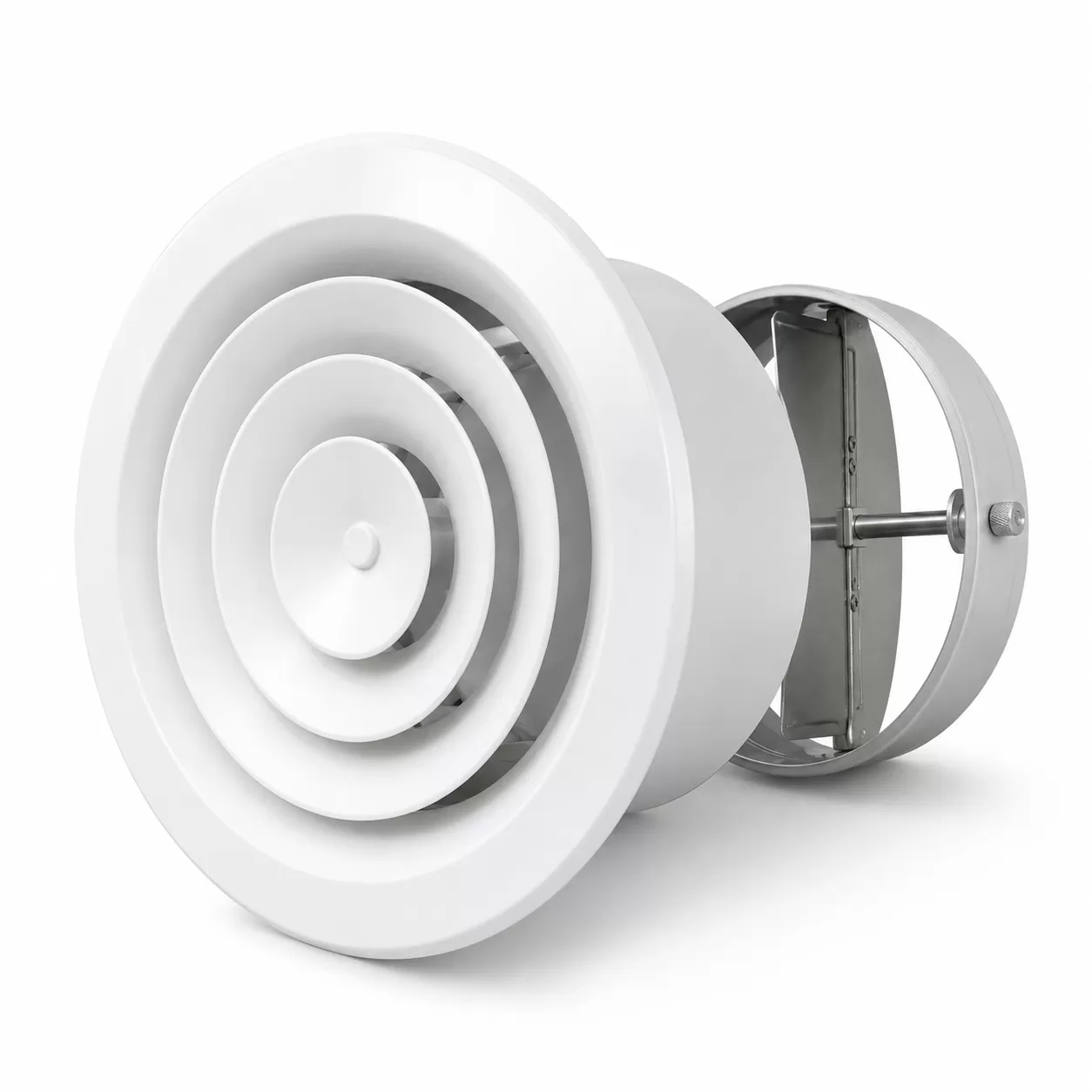

Cấu tạo cửa gió khuếch tán tròn kèm van OBD

Sản phẩm gồm các bộ phận chính sau:

Khung cửa gió

Khung được sản xuất từ nhôm định hình, có độ cứng phù hợp và tạo hình thẩm mỹ khi lắp trên trần.

Bề mặt được hoàn thiện bằng sơn tĩnh điện giúp:

• Tăng độ bền bề mặt.
• Hạn chế oxy hóa.
• Dễ vệ sinh.
• Phù hợp nhiều không gian nội thất.

Hệ nan khuếch tán

Các nan được bố trí theo dạng đồng tâm để phân phối dòng khí ra nhiều hướng.

Thiết kế này giúp hạn chế hiện tượng không khí tập trung thành một luồng mạnh tại khu vực bên dưới cửa.

Van OBD

OBD – Opposed Blade Damper là van có các cánh đóng mở theo hướng đối nghịch nhau.

Van được sử dụng để:

• Điều chỉnh lưu lượng gió.
• Cân chỉnh lượng khí tại từng miệng gió.
• Hỗ trợ TAB hệ thống.
• Hạn chế tình trạng một cửa nhận quá nhiều gió trong khi cửa khác thiếu gió.

OBD không tạo thêm lưu lượng cho hệ thống mà chỉ tạo trở lực để điều chỉnh phân phối gió.

Nguyên lý hoạt động

Không khí từ AHU, FCU hoặc quạt được dẫn qua hệ thống ống gió đến hộp gió.

Chuỗi hoạt động có thể hiểu:

AHU/FCU → Ống gió → Hộp gió → Van OBD → Cửa khuếch tán → Không gian

Van OBD điều chỉnh lượng khí đi qua trước khi không khí được phân phối ra phòng.

Khi mở lớn:

Trở lực giảm → Lưu lượng qua cửa tăng

Khi đóng bớt:

Trở lực tăng → Lưu lượng qua cửa giảm

Sau khi đi qua van, không khí được hệ nan cửa gió khuếch tán ra nhiều hướng.

Vai trò của van OBD trên cửa gió

Điều chỉnh lưu lượng

Không phải mọi cửa gió trong cùng một hệ thống đều cần lưu lượng giống nhau.

OBD giúp kỹ thuật viên cân chỉnh lưu lượng tại từng vị trí.

Hỗ trợ cân bằng hệ thống

Ví dụ một nhánh gần quạt nhận quá nhiều gió trong khi nhánh xa thiếu gió.

Có thể đóng bớt OBD tại nhánh gần để tăng trở lực và cải thiện sự phân phối khí trong mạng.
