Cửa gió nan bầu dục 1000x150 là gì?

Cửa gió nan bầu dục 1000x150 là thiết bị đầu cuối của hệ thống điều hòa không khí và thông gió, được sử dụng để cấp hoặc hồi không khí giữa hệ thống ống gió và không gian sử dụng.

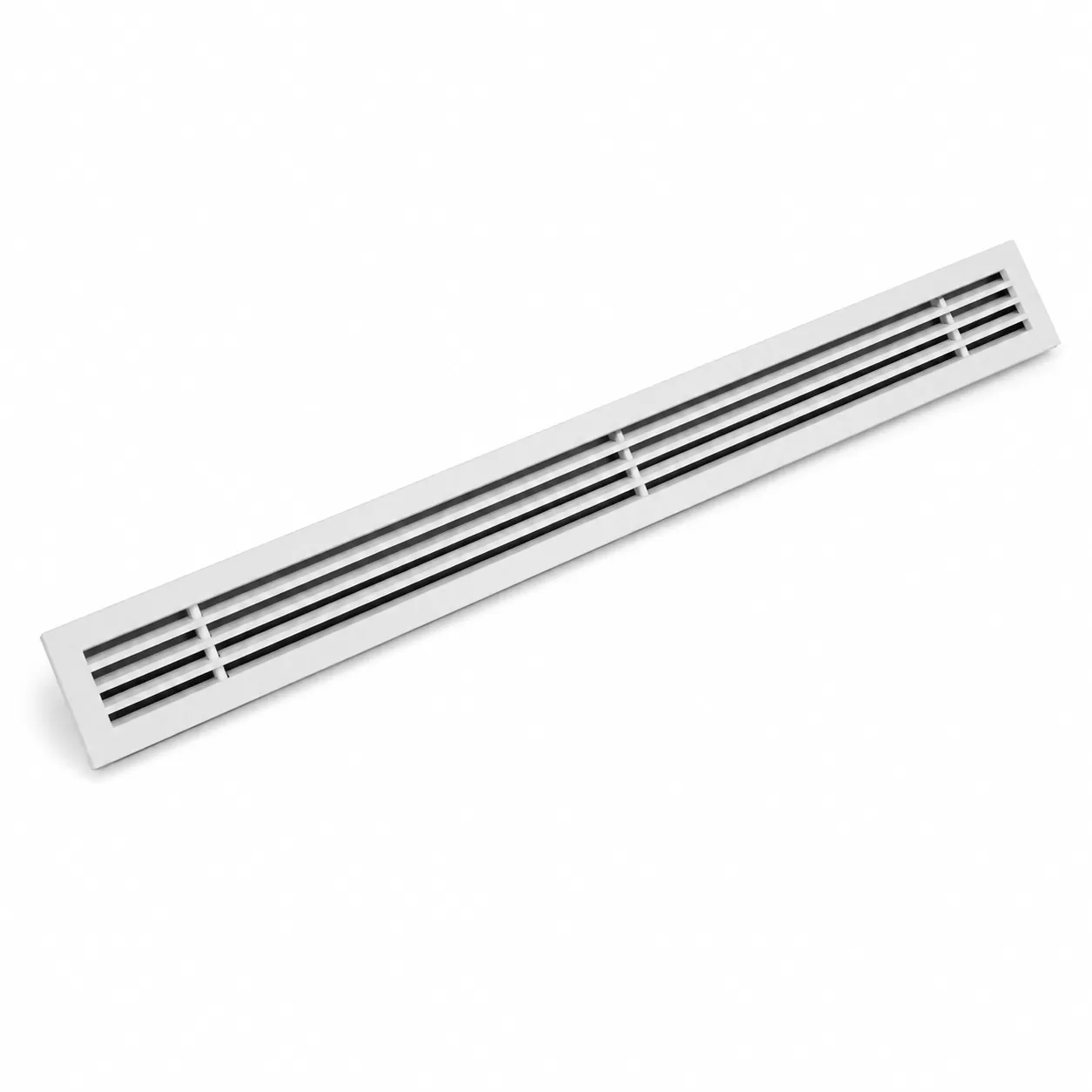

Sản phẩm có kích thước mặt tiêu chuẩn 1000 x 150mm, kích thước cổ 950 x 100mm, được chế tạo bằng nhôm và hoàn thiện sơn tĩnh điện màu trắng. Ngoài kích thước này, nhà sản xuất có thể gia công theo kích thước yêu cầu của từng công trình.

Điểm đặc trưng của sản phẩm nằm ở hệ nan có tiết diện dạng bầu dục.

So với những dạng nan phẳng thông thường, nan bầu dục tạo cảm giác mềm mại hơn về mặt kiến trúc, đồng thời phù hợp với nhiều ứng dụng cấp gió, hồi gió và che lỗ kỹ thuật.

Sản phẩm có thể lựa chọn:

• Nan cố định.
• Nan xoay điều chỉnh hướng gió.
• Có hoặc không có lưới lọc bụi.
• Kết nối hộp gió.
• Kết nối trực tiếp với đường ống gió.
• Gia công kích thước theo yêu cầu.

Thông số kỹ thuật cửa gió nan bầu dục 1000x150

Thông số cơ bản của sản phẩm:

Các kích thước trên được công bố cho mẫu 1000x150 trên trang sản phẩm; khi triển khai thực tế vẫn cần đối chiếu với shop drawing và kích thước sản xuất của lô hàng trước khi hoàn thiện lỗ chờ.

Cấu tạo cửa gió nan bầu dục 1000x150

Cửa gió có cấu tạo tương đối đơn giản nhưng mỗi bộ phận đều ảnh hưởng tới khả năng vận hành và tính thẩm mỹ.

Khung nhôm định hình

Khung cửa được sản xuất từ nhôm định hình có gân tăng cứng.

Khung có nhiệm vụ:

• Giữ ổn định hình dạng cửa.
• Liên kết hệ nan.
• Tạo bề mặt tiếp giáp với trần hoặc tường.
• Tăng độ cứng.
• Hạn chế cong vênh.
• Tạo đường viền hoàn thiện thẩm mỹ.

Theo thông tin sản phẩm, phần khung có gờ tạo khung nhằm nâng cao tính thẩm mỹ sau khi lắp đặt.

Hệ nan bầu dục

Nan là bộ phận trực tiếp tương tác với dòng không khí.

Sản phẩm sử dụng:

Nan bầu dục – nan đơn – 1 khung.

Nan được chế tạo từ nhôm định hình có gân tăng cứng.

Tùy nhu cầu có thể sử dụng hai cấu hình.

Nan cố định

Các cánh nan được cố định vào khung và không điều chỉnh trong quá trình sử dụng.

Loại này phù hợp khi:

• Hướng gió đã được xác định từ thiết kế.
• Sử dụng làm cửa hồi.
• Không yêu cầu người sử dụng thay đổi hướng gió.
• Ưu tiên cấu tạo đơn giản.

Nan điều chỉnh

Trang sản phẩm mô tả phiên bản nan xoay có khả năng điều chỉnh để thay đổi hướng gió theo nhu cầu sử dụng.

Cấu hình này phù hợp hơn cho cửa cấp tại những vị trí cần tinh chỉnh hướng thổi sau khi lắp đặt.

Lớp sơn tĩnh điện

Toàn bộ phần nhôm được hoàn thiện bằng sơn tĩnh điện.

Lớp hoàn thiện này giúp:

• Bề mặt đồng đều.
• Tăng tính thẩm mỹ.
• Hạn chế oxy hóa bề mặt nhôm.
• Dễ vệ sinh.
• Phù hợp với trần thạch cao và nội thất hiện đại.

Màu tiêu chuẩn của sản phẩm là màu trắng.

Trong các dự án có yêu cầu thiết kế riêng, màu sắc và kích thước nên được thống nhất trước khi sản xuất.

Lưới lọc bụi tùy chọn

Khi sử dụng làm cửa hồi, sản phẩm có thể kết hợp thêm lưới lọc bụi.

Kích thước lưới tương ứng với mẫu này được trang sản phẩm ghi là:

950 x 100mm.

Lưới lọc hỗ trợ giữ lại:

• Bụi kích thước lớn.
• Sợi vải.
• Tạp chất.
• Một phần bụi trong không khí hồi.

Tuy nhiên, lưới lọc tại cửa gió không thay thế cho hệ thống lọc chính của AHU hoặc FCU khi công trình có yêu cầu chất lượng không khí cao.

Nguyên lý hoạt động của cửa gió nan bầu dục

Cửa gió không tạo ra không khí lạnh.

Nó đóng vai trò terminal air device, tức thiết bị đầu cuối phân phối hoặc thu hồi không khí của hệ thống HVAC.

Khi sử dụng làm cửa cấp

Chuỗi hoạt động:

AHU/FCU → Ống gió → Ống mềm/Hộp gió → Cửa gió → Không gian phòng

Không khí sau khi được xử lý nhiệt độ, độ ẩm hoặc lọc tại thiết bị HVAC sẽ được quạt đưa qua hệ thống ống gió.

Khi đến cửa gió, hệ nan định hướng dòng khí trước khi đưa vào phòng.

Với loại nan điều chỉnh, hướng thổi có thể được thay đổi để phù hợp hơn với vùng sử dụng.

Khi sử dụng làm cửa hồi

Chuỗi hoạt động:

Không gian phòng → Cửa hồi → Hộp gió → Ống hồi → AHU/FCU

Không khí trong phòng được hút qua cửa gió và đưa trở lại hệ thống.

Tại thiết bị HVAC, không khí có thể tiếp tục:

• Lọc.
• Làm lạnh.
• Khử ẩm.
• Hòa trộn với gió tươi.
• Tuần hoàn trở lại phòng.

Công dụng của cửa gió nan bầu dục 1000x150

Theo trang sản phẩm, mẫu cửa này có thể dùng làm cửa cấp hoặc cửa hồi trong hệ thống điều hòa – thông gió, kết hợp hộp gió có đầu nối ống mềm hoặc gắn trực tiếp với đường ống gió. Ngoài ra, sản phẩm còn có thể dùng che lỗ thăm trên trần thạch cao.

Dùng làm cửa cấp gió

Khi dùng cho cấp gió, cần quan tâm:

• Lưu lượng.
• Vận tốc qua cửa.
• Hướng nan.
• Throw.
• Spread.
• Độ ồn.

Không nên chỉ chọn cửa dựa vào kích thước kiến trúc.

Dùng làm cửa hồi

Cửa hồi thường không yêu cầu kiểm soát hướng thổi như cửa cấp.

Các tiêu chí quan trọng gồm:

• Diện tích thoáng.
• Vận tốc hút.
• Pressure drop.
• Khả năng vệ sinh.
• Lưới lọc nếu có.

Dùng che lỗ thăm trần

Thiết kế cửa nan có thể giúp che các lỗ kỹ thuật trên trần trong khi vẫn giữ hình thức đồng bộ với hệ thống cửa gió.

Ứng dụng này đặc biệt phù hợp khi kiến trúc muốn hạn chế các nắp thăm trần thông thường.
