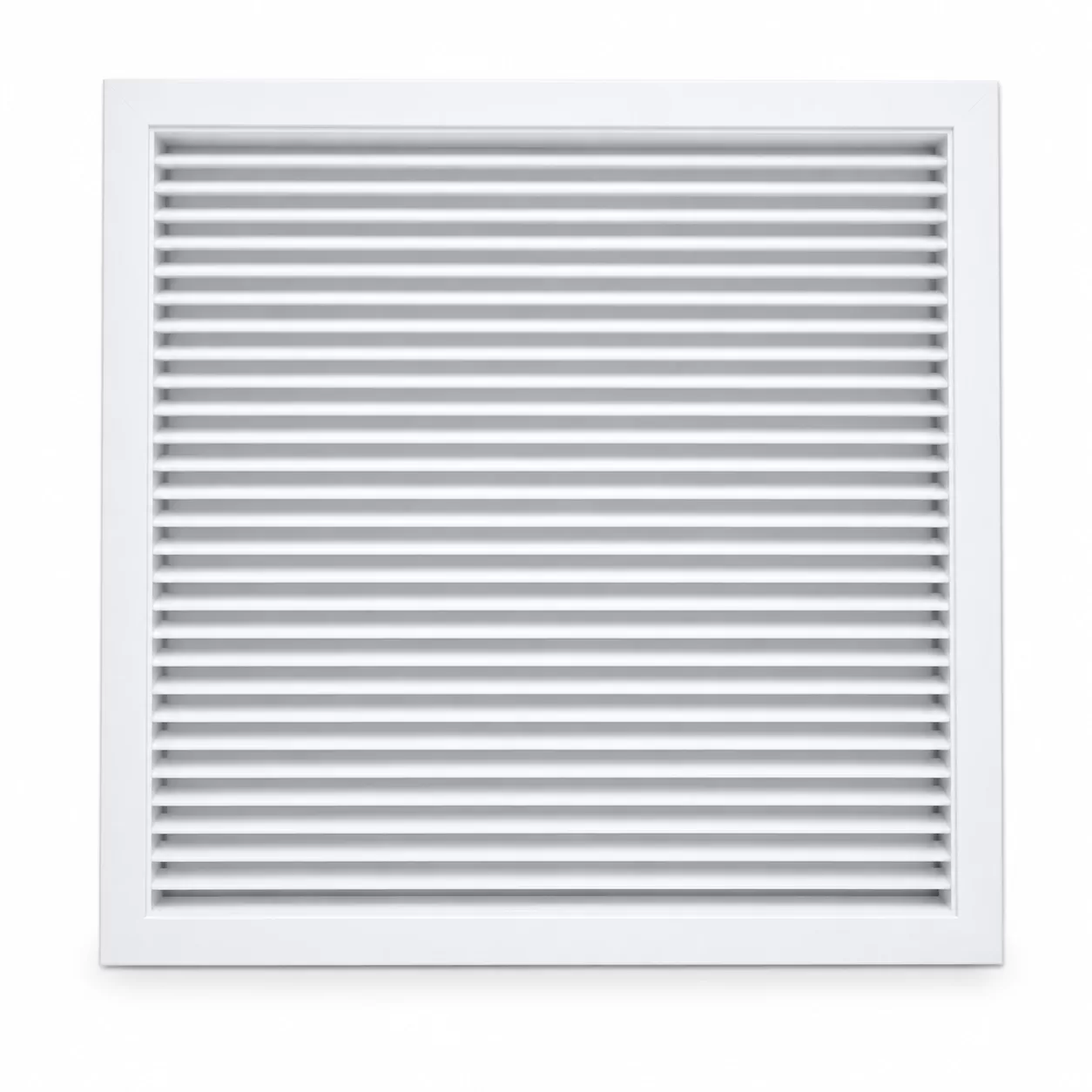

Cửa gió nan bầu dục 450x450 là gì?
Cửa gió nan bầu dục 450x450 là loại miệng gió bằng nhôm được sử dụng trong hệ thống điều hòa không khí và thông gió HVAC, phù hợp cho cả đường cấp gió và hồi gió.
Sản phẩm có kích thước mặt 450 × 450 mm, sử dụng các nan nhôm định hình dạng bầu dục bố trí song song trong một khung. Thiết kế nan đơn tạo hình thức gọn, hiện đại, đồng thời phù hợp với nhiều loại trần và không gian kiến trúc.
Ngoài chức năng cấp – hồi không khí, cửa còn có thể dùng để trang trí hoặc che lỗ thăm trần thạch cao.
Thông số kỹ thuật cửa gió nan bầu dục 450x450
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Cửa gió nan bầu dục 450x450 |
| Kiểu nan | Nan đơn bầu dục |
| Số khung | 1 khung |
| Vật liệu | Nhôm định hình |
| Hoàn thiện | Sơn tĩnh điện |
| Kích thước mặt | 450 × 450 mm |
| Kích thước cổ | 400 × 400 mm |
| Lưới lọc bụi | 400 × 400 mm |
| Màu tiêu chuẩn | Trắng |
| Phiên bản | Nan cố định / Nan xoay |
| Điều chỉnh nan | Có thể xoay 360° với phiên bản nan điều chỉnh |
| Xuất xứ | Việt Nam |
| Kích thước lỗ chờ | 410 × 410 mm |
| Kích thước hộp gió tham khảo | 410 × 410 × H150 mm |
Các thông số kích thước, cấu hình nan và phương án lắp đặt trên được công bố tại trang sản phẩm.
Cấu tạo cửa gió nan bầu dục 450x450
Khung nhôm định hình
Khung cửa được làm từ nhôm định hình có gân tăng cứng, giúp sản phẩm giữ được hình dạng ổn định và tạo đường viền hoàn thiện đẹp khi lắp trên trần hoặc tường.
Nhôm có khối lượng nhẹ nên thuận tiện cho:
- Vận chuyển.
- Thi công trên trần.
- Tháo lắp.
- Bảo dưỡng.
- Vệ sinh định kỳ.
Nan đơn dạng bầu dục
Phần nan là điểm đặc trưng của sản phẩm.
Các thanh nhôm định hình có tiết diện bầu dục, bố trí song song với nhau tạo thành bề mặt cửa gió đồng đều.
Thiết kế này mang lại:
- Kiểu dáng hiện đại.
- Khả năng lưu thông không khí tốt.
- Bề mặt chắc chắn.
- Phù hợp cho cửa cấp và cửa hồi.
- Dễ phối hợp với kiến trúc trần.
Sơn tĩnh điện
Toàn bộ bề mặt cửa được hoàn thiện bằng sơn tĩnh điện, màu tiêu chuẩn là trắng.
Lớp sơn giúp bề mặt:
- Đồng đều.
- Dễ vệ sinh.
- Hạn chế oxy hóa bề mặt nhôm.
- Tăng tính thẩm mỹ.
- Phù hợp với phần lớn trần thạch cao và trần giả.
Nan cố định và nan xoay khác nhau thế nào?
Cửa gió nan bầu dục 450x450 có hai cấu hình chính.
Cửa gió nan cố định
Cánh nan được cố định trực tiếp vào khung nên không thay đổi được góc.
Loại này phù hợp với:
- Cửa hồi gió.
- Vị trí không cần đổi hướng thổi.
- Các khu vực cần cấu tạo đơn giản.
- Hệ thống ưu tiên độ ổn định.
Cửa gió nan xoay
Các nan có thể thay đổi góc và được công bố khả năng xoay 360°, giúp điều chỉnh hướng dòng khí theo nhu cầu sử dụng.
Loại nan xoay phù hợp hơn khi sử dụng làm cửa cấp và cần thay đổi hướng gió tại miệng.
Nguyên lý hoạt động
Cửa gió nan bầu dục là thiết bị đầu cuối của hệ thống phân phối không khí.
Đối với cửa cấp:
AHU/FCU → Ống gió → Hộp gió → Cửa gió → Không gian điều hòa
Không khí sau khi được xử lý tại AHU hoặc FCU đi qua đường ống và hộp gió trước khi được đưa vào phòng qua cửa gió.
Đối với cửa hồi:
Không gian điều hòa → Cửa hồi → Hộp gió → Ống hồi → AHU/FCU
Không khí trong phòng được hút trở lại hệ thống để tiếp tục xử lý.
Vì vậy, lựa chọn cửa gió không chỉ liên quan đến thẩm mỹ mà còn ảnh hưởng đến:
- Lưu lượng không khí.
- Vận tốc tại miệng gió.
- Hướng gió.
- Tiếng ồn.
- Trở lực hệ thống.
- Khả năng phân phối không khí trong phòng.
Công dụng của cửa gió nan bầu dục 450x450
Làm cửa cấp gió
Cửa có thể lắp tại đầu ra của hệ thống ống gió để đưa không khí đã xử lý vào không gian sử dụng.
Khi cần thay đổi hướng khí, có thể lựa chọn phiên bản nan xoay.
Làm cửa hồi gió
Sản phẩm đặc biệt phù hợp làm cửa hồi nhờ tiết diện thoáng lớn và kết cấu nan đơn.
Cửa hồi có thể lắp thêm lưới lọc bụi 400 × 400 mm phía sau để hạn chế bụi đi vào hệ thống.
Che lỗ thăm trần
Cửa gió còn có thể được sử dụng tại các vị trí cần tiếp cận thiết bị phía trên trần như:
- FCU.
- Van nước lạnh.
- Hộp gió.
- Ống mềm.
- Van gió.
- Thiết bị kỹ thuật.
Khi đó cửa vừa đóng vai trò trang trí vừa giúp việc kiểm tra, bảo trì thuận tiện hơn.
