Cửa gió nan bầu dục 400x400mm – Thiết bị đầu cuối quan trọng của hệ HVAC

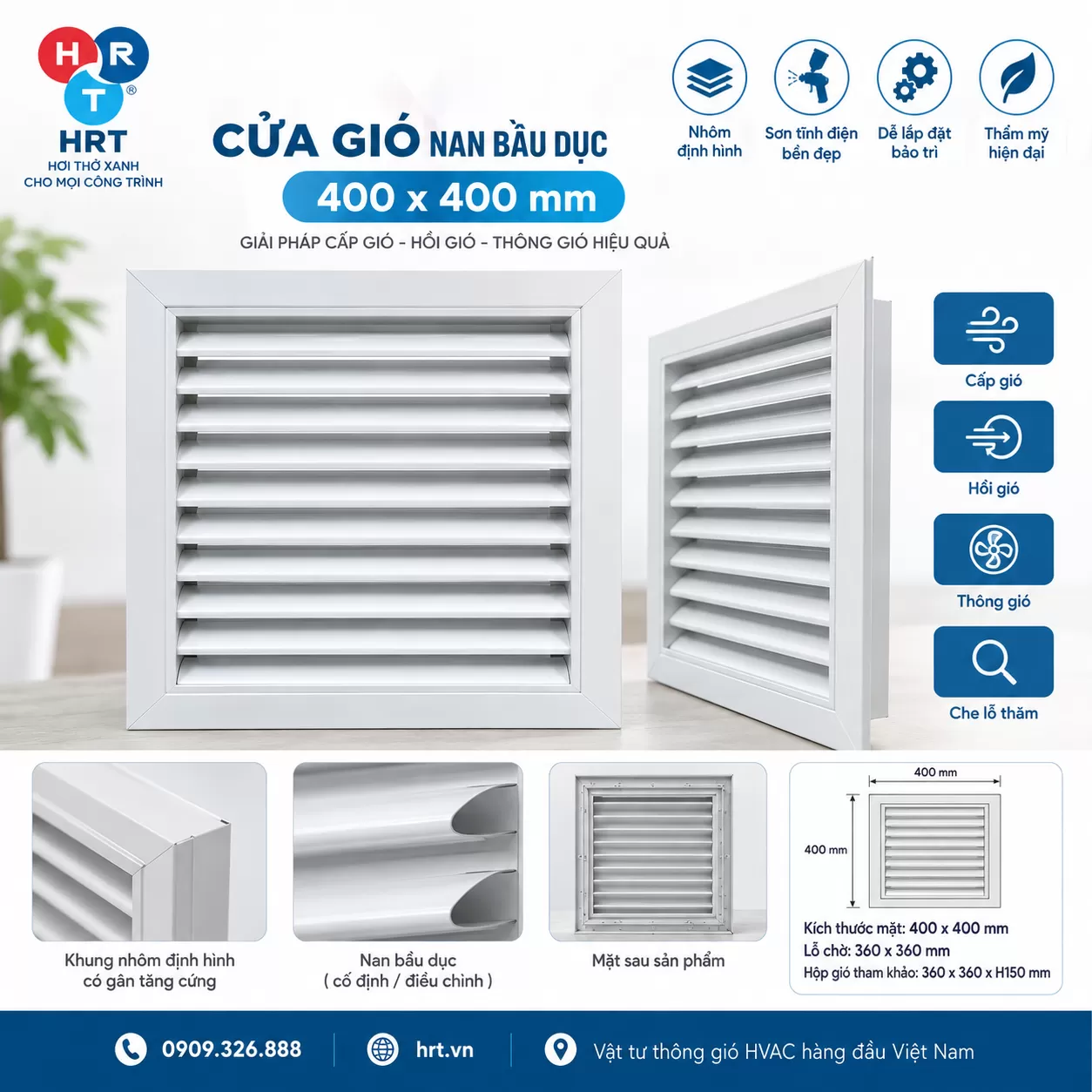

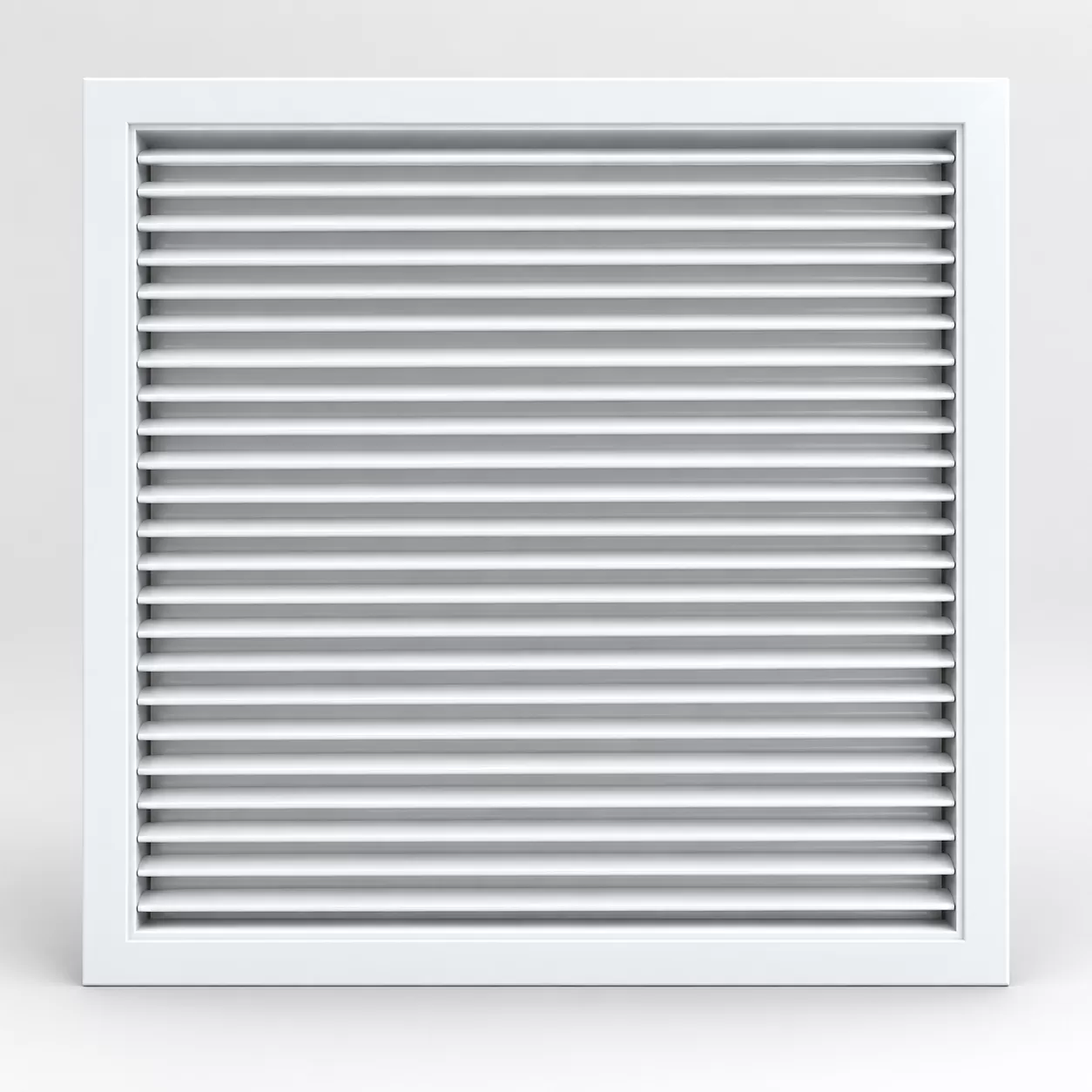

Cửa gió nan bầu dục kich thước 400x400mm là loại miệng gió hình vuông sử dụng trong hệ thống điều hòa không khí và thông gió.

Sản phẩm có thể đảm nhiệm nhiều chức năng như:

• Cấp không khí vào phòng.
• Thu hồi không khí về FCU/AHU.
• Thông gió cho không gian.
• Kết hợp hộp gió và ống mềm.
• Che lỗ thăm trần thạch cao khi cần.

Theo thông tin sản phẩm hiện công bố trên thonggio.vn, cửa được sản xuất bằng nhôm định hình có gân tăng cứng, hoàn thiện sơn tĩnh điện và có thể lựa chọn nan cố định hoặc nan điều chỉnh.

Kích thước 400x400mm tạo diện tích mặt cửa lớn hơn dòng 350x350mm, phù hợp với những vị trí cần lưu lượng gió cao hơn hoặc yêu cầu kiến trúc sử dụng cửa vuông kích thước trung bình.

Thông số cửa gió nan bầu dục 400x400mm

Trang sản phẩm hiện hướng dẫn lỗ chờ 360x360mm và hộp gió tương ứng 360x360xH150mm.

Cấu tạo cửa gió nan bầu dục 400x400mm

Khung nhôm định hình

Khung là phần bao quanh toàn bộ cửa gió và ảnh hưởng trực tiếp đến độ cứng cũng như hình thức sau khi lắp đặt.

Sản phẩm sử dụng profile nhôm định hình có gân tăng cứng, giúp:

• Hạn chế biến dạng.
• Giữ cửa vuông vắn.
• Tạo cạnh hoàn thiện đẹp.
• Giảm trọng lượng so với nhiều kết cấu kim loại khác.
• Thuận tiện lắp trên trần hoặc tường.

Theo mô tả kỹ thuật của nhà cung cấp, cả khung và cánh nan đều sử dụng nhôm định hình.

Hệ nan bầu dục

Các thanh nan được bố trí song song trong khung.

Tiết diện bầu dục giúp sản phẩm có hình thức mềm mại hơn so với nan phẳng truyền thống, đồng thời phù hợp với nhiều hệ trần kiến trúc.

Tùy nhu cầu có thể lựa chọn:

Nan cố định: hướng nan không thay đổi.

Nan điều chỉnh: cho phép xoay cánh để thay đổi hướng hoặc đặc tính phân phối gió.

Trang sản phẩm hiện giới thiệu cả hai cấu hình nan này.

Sơn tĩnh điện

Toàn bộ bề mặt cửa có thể được hoàn thiện bằng sơn tĩnh điện.

Ưu điểm của phương án này là:

• Bề mặt đồng đều.
• Hình thức thẩm mỹ.
• Dễ phối hợp với nội thất.
• Hạn chế tác động của môi trường lên bề mặt nhôm.
• Có thể sản xuất màu theo yêu cầu công trình.

Cửa gió 400x400mm dùng để làm gì?

Điểm mạnh của cửa gió nan bầu dục là khả năng sử dụng linh hoạt.

Dùng làm cửa cấp gió

Không khí từ FCU, AHU hoặc hệ thống thông gió được đưa qua đường ống và phân phối vào không gian qua cửa gió.

Cấu hình thường gặp:

FCU/AHU → Ống gió → Ống mềm → Hộp gió → Cửa gió 400x400mm

Khi sử dụng làm cửa cấp cần kiểm tra:

• Lưu lượng.
• Tốc độ gió qua mặt cửa.
• Hướng thổi.
• Độ ồn.
• Vị trí người sử dụng.
• Tổn thất áp suất.

Không nên chỉ chọn cửa theo kích thước đẹp trên trần.
