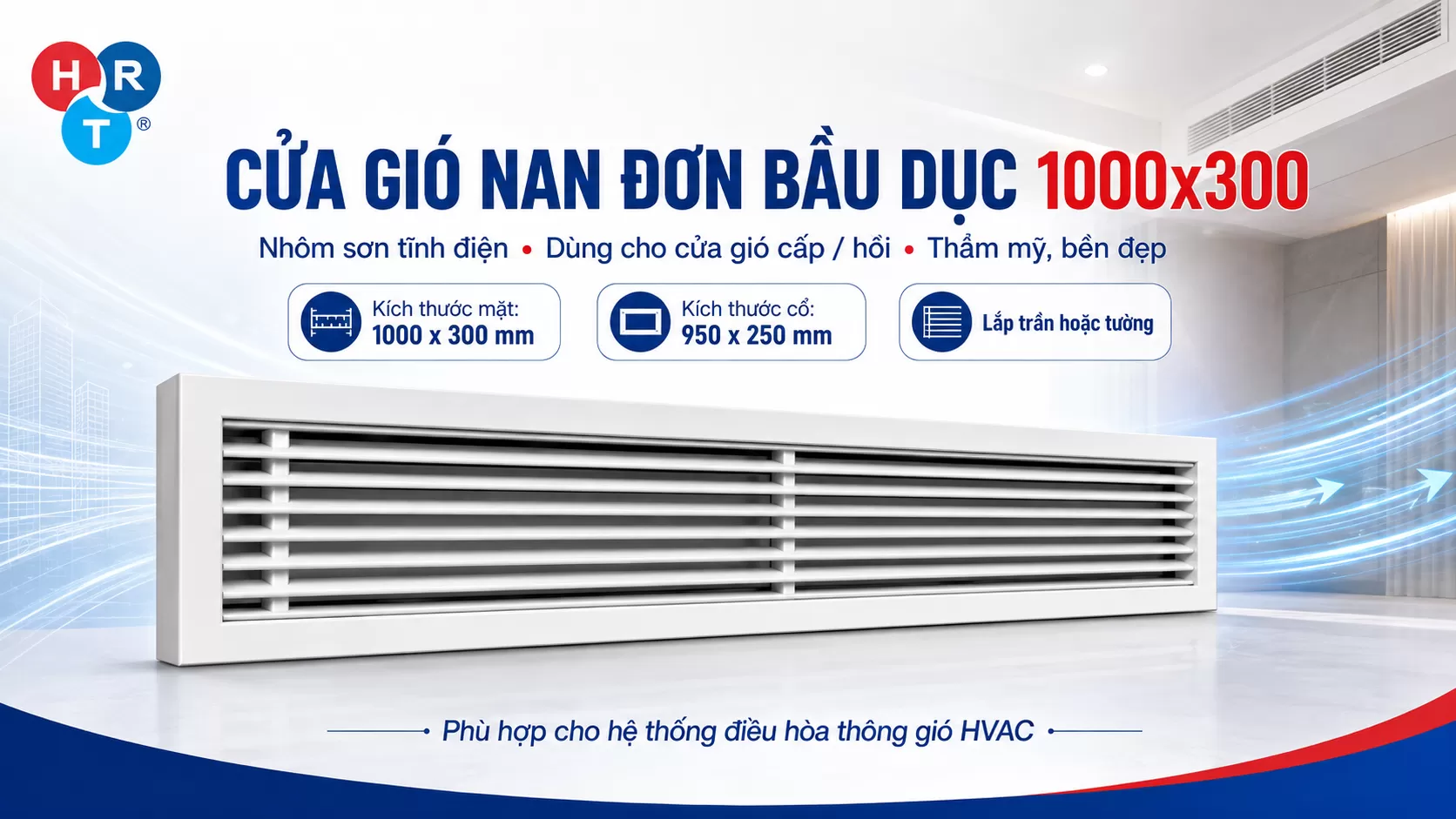

Cửa gió nan đơn bầu dục 1000x300 là gì?
Cửa gió nan đơn bầu dục 1000x300 là loại miệng gió được sử dụng phổ biến trong các hệ thống điều hòa không khí và thông gió.
Sản phẩm có phần khung bằng nhôm định hình kết hợp các nan dạng bầu dục bố trí song song. Thiết kế này mang lại vẻ ngoài gọn gàng, hiện đại và phù hợp với nhiều không gian kiến trúc khác nhau.
Kích thước mặt cửa tiêu chuẩn là 1000 x 300 mm, trong khi kích thước cổ và lưới là 950 x 250 mm. Sản phẩm được chế tạo từ nhôm và hoàn thiện bằng lớp sơn tĩnh điện màu trắng.
Ngoài chức năng phân phối hoặc thu hồi không khí, cửa gió nan bầu dục còn có thể được sử dụng như một giải pháp che lỗ thăm trên trần thạch cao.
Thông số kỹ thuật cửa gió nan đơn bầu dục 1000x300
Các thông số cơ bản của sản phẩm gồm:
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Cửa gió nan đơn bầu dục 1000x300 |
| Kích thước mặt | 1000 x 300 mm |
| Kích thước cổ | 950 x 250 mm |
| Kích thước lưới | 950 x 250 mm |
| Vật liệu | Nhôm định hình |
| Hoàn thiện | Sơn tĩnh điện |
| Màu tiêu chuẩn | Trắng |
| Kiểu nan | Nan bầu dục – nan đơn |
| Kiểu khung | 1 khung |
| Ứng dụng | Cấp gió, hồi gió, che lỗ thăm |
| Xuất xứ | Việt Nam |
Theo thông tin sản phẩm công bố trên thonggio.vn, cửa có hai lựa chọn về nan: nan cố định và nan xoay điều chỉnh; phiên bản nan điều chỉnh có thể xoay để thay đổi hướng gió theo nhu cầu sử dụng.
Cấu tạo cửa gió nan đơn bầu dục 1000x300
Cửa gió có cấu tạo tương đối đơn giản nhưng cần đảm bảo độ chính xác khi gia công để giữ được tính thẩm mỹ và độ chắc chắn khi lắp đặt.
Khung cửa bằng nhôm định hình
Khung được sản xuất từ nhôm định hình có các gân tăng cứng.
Thiết kế khung giúp:
- Tăng độ cứng cho cửa.
- Hạn chế cong vênh.
- Giữ hình dạng ổn định.
- Tạo đường viền thẩm mỹ.
- Thuận tiện khi lắp trên trần hoặc tường.
Nhôm cũng có ưu điểm nhẹ hơn nhiều vật liệu kim loại truyền thống, giúp việc vận chuyển và lắp đặt thuận tiện hơn.
Nan gió dạng bầu dục
Các nan được chế tạo từ nhôm định hình dạng bầu dục.
Kiểu nan này giúp cửa gió có hình thức mềm mại hơn so với các dạng nan phẳng đơn giản và phù hợp với các không gian cần chú trọng đến thẩm mỹ.
Nan được bố trí đều trên toàn bộ chiều dài cửa.
Tùy yêu cầu sử dụng có thể lựa chọn:
Nan cố định: hướng nan được giữ cố định.
Nan điều chỉnh: có thể thay đổi góc nan nhằm định hướng dòng không khí phù hợp hơn với từng vị trí lắp đặt.
Lớp sơn tĩnh điện
Bề mặt nhôm được hoàn thiện bằng công nghệ sơn tĩnh điện.
Lớp hoàn thiện có tác dụng:
- Tăng tính thẩm mỹ.
- Tạo bề mặt đồng đều.
- Hỗ trợ bảo vệ bề mặt nhôm.
- Dễ vệ sinh.
- Phù hợp với nhiều kiểu trần và nội thất.
Màu tiêu chuẩn của sản phẩm là màu trắng.
Công dụng của cửa gió nan đơn bầu dục 1000x300
Một ưu điểm của dòng cửa gió nan bầu dục là có thể sử dụng cho nhiều vị trí trong hệ thống HVAC.
Làm cửa gió cấp
Cửa có thể được kết nối với hộp gió hoặc trực tiếp với hệ thống ống gió để phân phối không khí đã được xử lý vào phòng.
Không khí có thể được cung cấp từ:
- AHU.
- FCU.
- Hệ thống điều hòa trung tâm.
- Hệ thống điều hòa nối ống gió.
- Hệ thống cấp gió tươi.
Với phiên bản nan điều chỉnh, hướng gió có thể được thay đổi phù hợp với mặt bằng sử dụng.
Làm cửa gió hồi
Sản phẩm cũng phù hợp sử dụng làm miệng gió hồi.
Không khí trong phòng được hút qua cửa gió và đưa trở lại hệ thống điều hòa để tiếp tục xử lý.
Đối với đường hồi, cửa có thể được kết hợp với lưới lọc bụi tùy theo thiết kế của hệ thống. Đây cũng là một trong những ứng dụng được nhà sản xuất mô tả cho dòng cửa này.
Dùng cho hệ thống gió tươi
Cửa gió có thể được sử dụng tại đầu ra của hệ thống cấp gió tươi nhằm phân phối không khí bên ngoài đã được xử lý vào không gian sử dụng.
Các ứng dụng thường gặp gồm:
- Văn phòng.
- Phòng họp.
- Showroom.
- Cửa hàng.
- Tòa nhà thương mại.
- Nhà xưởng.
Che lỗ thăm trần thạch cao
Ngoài chức năng HVAC, cửa nan bầu dục còn có thể được sử dụng để che các vị trí kỹ thuật trên trần.
Giải pháp này vừa duy trì khả năng tiếp cận khu vực kỹ thuật vừa tạo bề mặt hoàn thiện đẹp hơn so với để lộ lỗ thăm thông thường.
Nguyên lý hoạt động
Nguyên lý của cửa gió nan đơn bầu dục khá đơn giản.
Khi sử dụng làm cửa cấp
Không khí đi theo chuỗi:
Thiết bị xử lý không khí → Ống gió → Hộp gió → Cửa gió → Không gian phòng
Hộp gió giúp kết nối đường ống với cửa gió, sau đó dòng khí đi qua các khe giữa các nan để phân phối vào phòng.
Góc nan có ảnh hưởng đến hướng phân phối của dòng không khí.
Khi sử dụng làm cửa hồi
Quá trình diễn ra theo chiều ngược lại:
Không gian phòng → Cửa gió hồi → Hộp gió → Ống hồi → Thiết bị HVAC
Nếu có lắp thêm lưới lọc, bụi kích thước lớn trong dòng khí hồi có thể được giữ lại trước khi không khí đi sâu vào hệ thống
