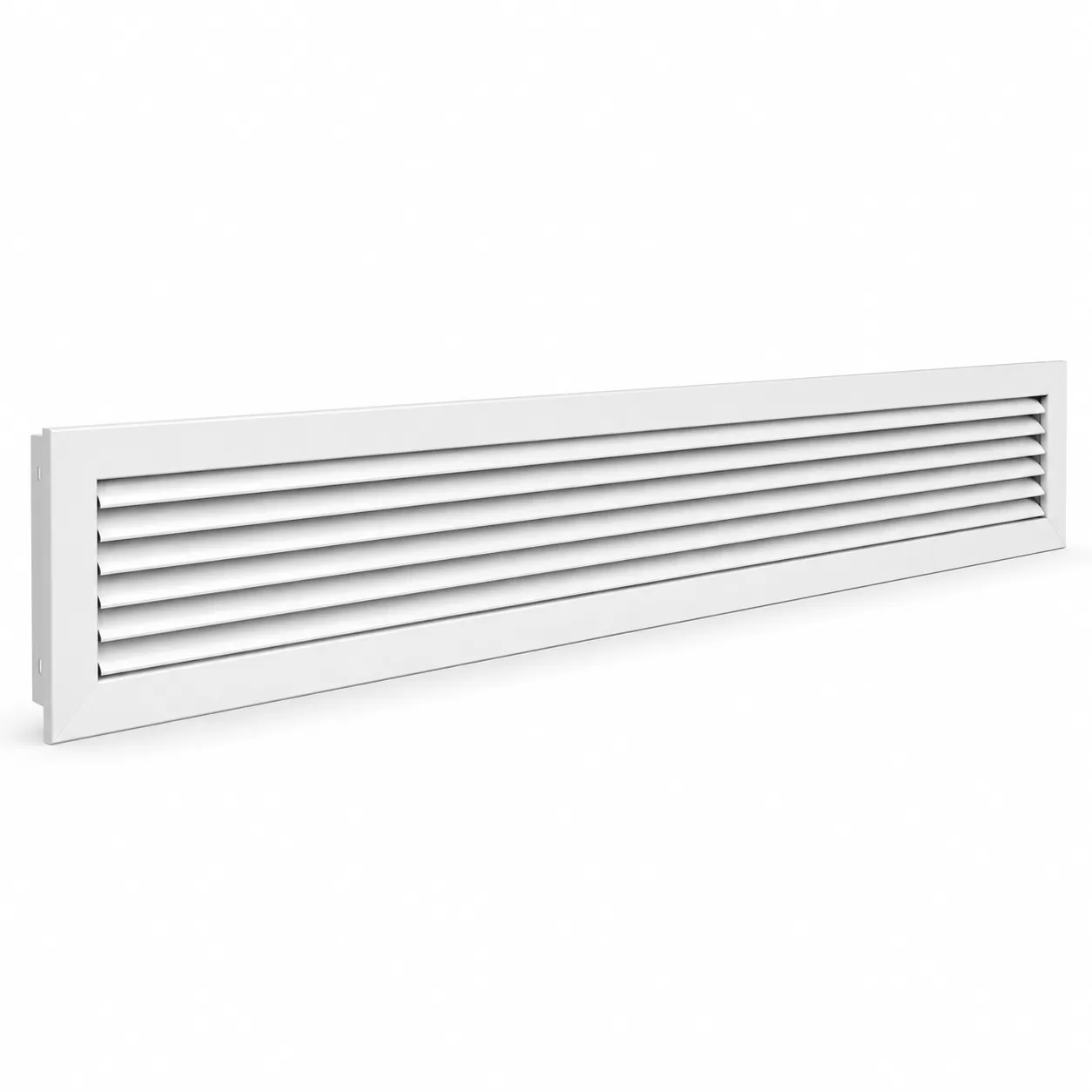

Cửa gió nan đơn bầu dục 1200x200 là gì?

Cửa gió nan đơn bầu dục 1200x200 là loại miệng gió hình chữ nhật sử dụng các thanh nan nhôm có tiết diện bầu dục, bố trí song song bên trong khung.

Sản phẩm được sử dụng trong các hệ thống:

• Điều hòa không khí.
• Thông gió.
• Cấp gió.
• Hồi gió.
• Hệ thống AHU/FCU.
• Hệ thống ống gió công trình.

Kích thước mặt cửa 1200 × 200 mm tạo hình dáng dài, tương đối mảnh, phù hợp với nhiều không gian trần giả, trần thạch cao hoặc các vị trí cần cửa gió dạng dài.

Theo thông tin sản phẩm, cửa được chế tạo bằng nhôm sơn tĩnh điện, màu tiêu chuẩn trắng, kích thước cổ 1150 × 150 mm.

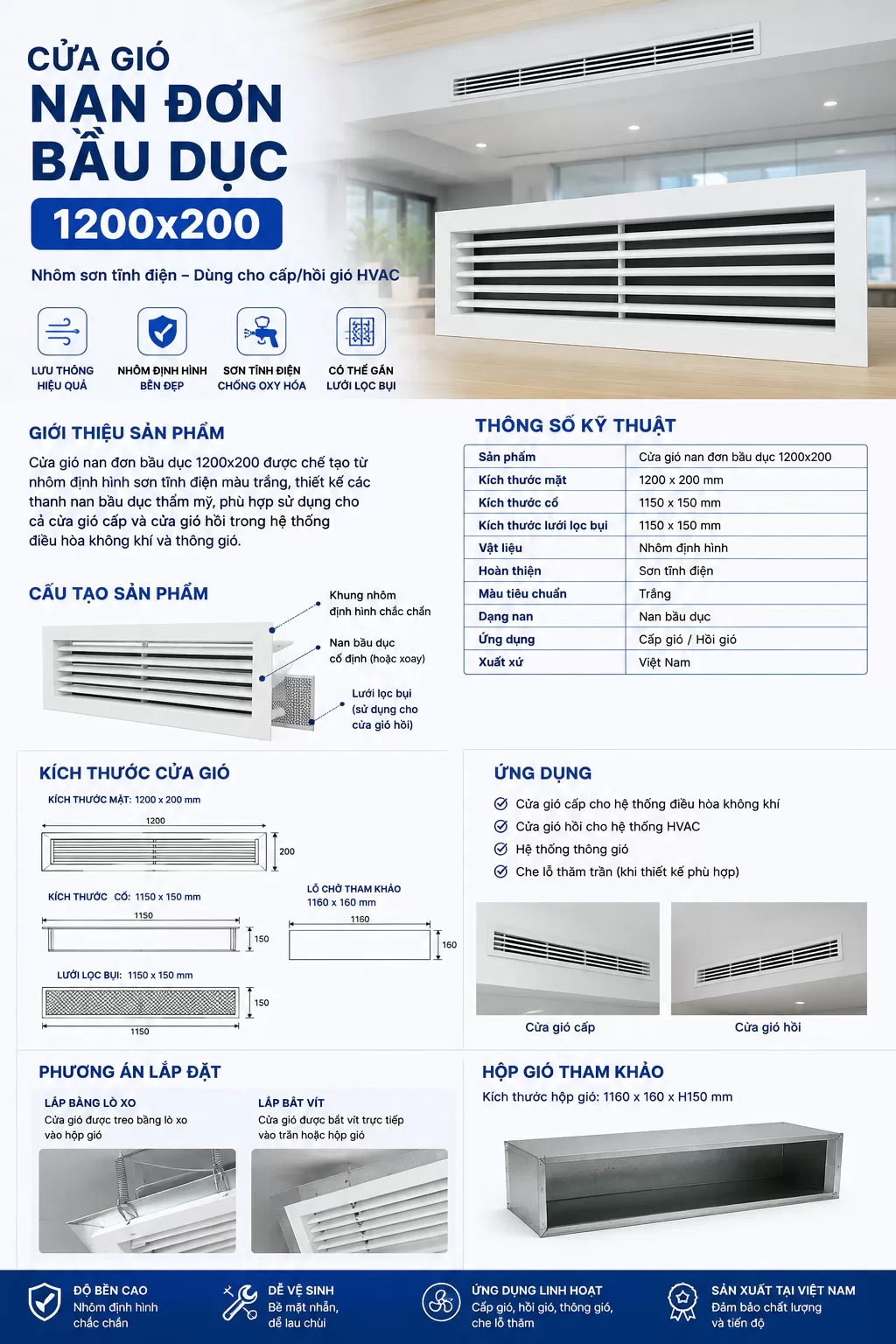

Thông số cửa gió nan đơn bầu dục 1200x200

Các kích thước trên được công bố trực tiếp tại trang sản phẩm.

Cấu tạo cửa gió nan bầu dục 1200x200

Cửa gió có cấu tạo tương đối đơn giản nhưng cần đảm bảo độ cứng, thẩm mỹ và khả năng lưu thông không khí.

Khung nhôm định hình

Phần khung bao quanh cửa được chế tạo từ nhôm định hình có gân tăng cứng.

Khung có nhiệm vụ:

• Giữ toàn bộ hệ nan.
• Tạo hình dáng cửa.
• Liên kết với hộp gió hoặc trần.
• Che mép ô chờ.
• Tạo bề mặt hoàn thiện thẩm mỹ.

Theo thông tin nhà sản phẩm, khung có phần gờ tạo hình nhằm tăng tính hoàn thiện khi lắp đặt.

Nan bầu dục

Phần nan bên trong có tiết diện bầu dục.

So với các thanh nan mỏng thông thường, nan bầu dục có hình thức gọn và tạo cảm giác chắc chắn hơn.

Các nan được bố trí song song, tạo diện tích thoáng để không khí đi qua.

Bề mặt sơn tĩnh điện

Cửa được hoàn thiện bằng sơn tĩnh điện màu trắng.

Lớp sơn giúp:

• Tăng tính thẩm mỹ.
• Tạo bề mặt đồng đều.
• Hạn chế oxy hóa bề mặt nhôm.
• Dễ phối hợp với trần trắng.
• Thuận tiện vệ sinh.

Nan cố định và nan xoay khác nhau thế nào?

Trang sản phẩm mô tả dòng cửa nan bầu dục có thể được chế tạo theo hai dạng nan.

Nan cố định

Các cánh nan được cố định với khung.

Ưu điểm:

• Kết cấu đơn giản.
• Ít bộ phận chuyển động.
• Khó bị thay đổi vị trí trong quá trình sử dụng.
• Phù hợp với cửa hồi hoặc vị trí không cần chỉnh hướng gió thường xuyên.

Nan xoay

Nan có thể điều chỉnh để thay đổi hướng dòng khí theo yêu cầu sử dụng.

Dạng này phù hợp hơn nếu cần:

• Điều chỉnh hướng cấp gió.
• Thay đổi góc thổi.
• Hạn chế gió thổi trực tiếp vào người.

Khi đặt hàng cần xác định rõ yêu cầu nan cố định hay nan điều chỉnh, tránh nhầm cấu hình sản phẩm.

Cửa gió nan đơn bầu dục 1200x200 dùng để làm gì?

Làm cửa gió cấp

Cửa có thể được kết nối với hộp gió hoặc đường ống để cấp không khí đã xử lý vào không gian.

Sơ đồ:

AHU/FCU → Ống gió → Hộp gió → Cửa gió 1200x200 → Phòng

Khi dùng làm cửa cấp cần quan tâm:

• Airflow.
• Face velocity.
• Throw.
• Noise.
• Hướng nan.
• Cột áp hệ thống.

Không nên chỉ lựa chọn kích thước cửa theo kiến trúc.

Làm cửa gió hồi

Sản phẩm cũng phù hợp làm cửa hồi:

Không gian phòng → Cửa gió hồi → Ống hồi → AHU/FCU

Với cửa hồi, có thể bổ sung lưới lọc bụi phía sau.

Kích thước lưới được công bố cho sản phẩm này là:

1150 × 150 mm.

Lưới lọc giúp hạn chế một phần bụi đi vào:

• Hộp gió.
• Ống gió.
• Coil.
• Quạt.
• Thiết bị xử lý không khí.

Che ô kỹ thuật hoặc lỗ thăm trần

Ngoài chức năng HVAC, cửa nan bầu dục còn có thể sử dụng để che một số vị trí kỹ thuật trên trần thạch cao khi thiết kế phù hợp. Trang sản phẩm cũng nêu ứng dụng che lỗ thăm trần.

Tuy nhiên nếu vị trí cần mở thường xuyên để bảo trì, nên cân nhắc loại cửa có lõi tháo lắp để thao tác thuận tiện hơn.
