Cửa gió nan T tháo lắp dạng chốt là gì?
Cửa gió nan T tháo lắp dạng chốt là dòng cửa gió sử dụng hệ nan có tiết diện dạng T kết hợp kết cấu lõi tháo rời.
Khác với cửa gió cố định thông thường, sản phẩm được chia thành hai bộ phận chính:
- Khung cửa bên ngoài.
- Phần lõi nan T bên trong.
Hai phần được liên kết bằng các chốt tại các góc. Khi cần vệ sinh, kiểm tra phía trên trần hoặc tiếp cận thiết bị kỹ thuật, người sử dụng chỉ cần tháo phần lõi thay vì tháo toàn bộ khung cửa.
Thiết kế này đặc biệt phù hợp với những vị trí vừa cần cấp/hồi không khí, vừa cần tạo điểm tiếp cận thuận tiện cho công tác bảo trì.
Điểm khác biệt của cửa gió nan T tháo lắp
Ưu điểm quan trọng nhất của sản phẩm không nằm ở hình thức nan T đơn thuần mà ở khả năng tháo lắp phần lõi.
Lõi cửa tháo rời nhanh
Phần lõi được giữ với khung bằng hệ chốt.
Khi bảo trì:
Mở chốt → Tháo lõi → Vệ sinh hoặc kiểm tra → Lắp lại
Không cần tháo toàn bộ khung đã cố định trên trần hoặc đường ống.
Điều này giúp giảm thao tác và hạn chế ảnh hưởng đến khu vực hoàn thiện xung quanh.
Nan T cố định
Hệ nan được bố trí cố định, tạo bề mặt cửa gió gọn và đồng đều.
Nan T có thể được sử dụng cho các vị trí:
- Cấp gió.
- Hồi gió.
- Thông gió.
- Che ô kỹ thuật.
Các sản phẩm cửa gió nan T của VINAMEED cũng được sử dụng cho cửa gió hồi hoặc cửa cấp dạng khe, lắp trên trần giả hoặc trực tiếp với hệ thống đường gió.
Kết hợp cửa gió và cửa thăm trần
Đây là ưu điểm rất thực tế của dòng cửa tháo lắp.
Ở một số vị trí, phía trên trần có:
- Van gió.
- Hộp gió.
- Đường ống.
- Thiết bị điều hòa.
- Hệ thống điện.
- Các điểm cần bảo trì định kỳ.
Thay vì bố trí thêm một cửa thăm riêng, cửa gió tháo lắp có thể tạo vị trí tiếp cận kỹ thuật nếu kích thước và thiết kế công trình phù hợp.

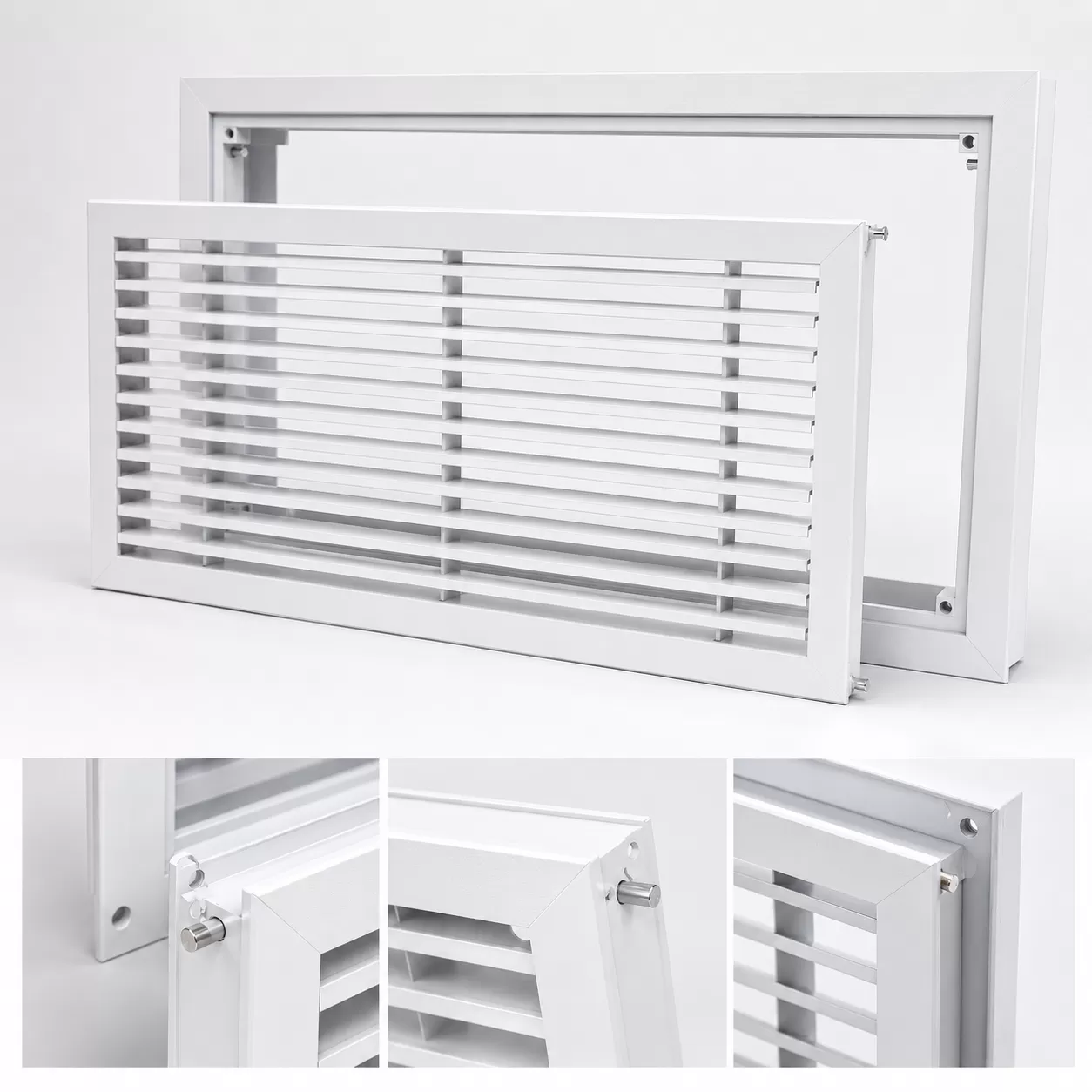

Cấu tạo cửa gió nan T tháo lắp dạng chốt
Sản phẩm có thể hiểu theo cấu tạo cơ bản:
Khung ngoài → Chốt liên kết → Lõi nan T tháo rời
Khung cửa
Khung được chế tạo từ nhôm định hình có gân tăng cứng, đồng thời tạo đường viền hoàn thiện cho cửa gió.
Khung được cố định vào:
- Trần giả.
- Trần thạch cao.
- Hộp gió.
- Miệng đường ống.
- Vách kỹ thuật.
Lõi nan T
Phần lõi gồm các nan T được bố trí đều bên trong khung.
Đây là phần có thể tháo ra khi cần kiểm tra hoặc vệ sinh.
Chốt tháo lắp
Chốt giữ lõi với phần khung.
Theo thông tin sản phẩm, phần lõi và khung được liên kết bằng chốt ở 4 góc, cho phép tháo lõi khi cần mà không phải tháo cả cửa xuống.
Bề mặt hoàn thiện
Cửa được hoàn thiện bằng sơn tĩnh điện, phù hợp với yêu cầu thẩm mỹ của nhiều không gian nội thất. Trang sản phẩm cũng mô tả khung và cánh sử dụng nhôm định hình có gân tăng cứng.
Thông số cơ bản
| Hạng mục | Thông tin |
|---|---|
| Sản phẩm | Cửa gió nan T tháo lắp dạng chốt |
| Kết cấu | Khung + lõi tháo rời |
| Nan | Nan T cố định |
| Cơ cấu tháo lắp | Chốt liên kết |
| Vật liệu | Nhôm định hình |
| Hoàn thiện | Sơn tĩnh điện |
| Ứng dụng | Cấp gió, hồi gió, thông gió, che lỗ thăm |
| Kích thước | Có thể sản xuất theo yêu cầu |
| Xuất xứ | Việt Nam |
Một số kích thước được trang sản phẩm liệt kê gồm 600×600 mm, 1000×150 mm, 1200×150 mm, 1000×200 mm, 1200×200 mm và các kích thước khác theo yêu cầu.
Kích thước thực tế nên được lựa chọn theo bản vẽ HVAC, kích thước hộp gió, lưu lượng thiết kế và ô chờ tại công trình.
Cửa gió nan T tháo lắp dùng để làm gì?
Làm cửa gió hồi
Đây là một trong những ứng dụng phù hợp.
Không khí trong phòng đi qua cửa gió trở về hệ thống:
Không gian phòng → Cửa gió hồi → Hộp gió/ống gió → AHU/FCU
Ở cửa hồi, sản phẩm có thể được thiết kế kết hợp lưới lọc bụi để hỗ trợ giữ bụi trước khi không khí trở về thiết bị. Trang sản phẩm cũng cho biết cửa có thể gắn thêm lưới lọc bụi trên đường hồi.
Làm cửa cấp gió
Cửa nan T cũng có thể được dùng làm cửa cấp tại các vị trí phù hợp với yêu cầu phân phối gió.
Khi lựa chọn cần xem:
- Lưu lượng gió.
- Vận tốc qua cửa.
- Kích thước cổ cửa.
- Hướng bố trí.
- Độ ồn cho phép.
Không nên chỉ lựa chọn kích thước theo diện tích ô trần.
Che lỗ thăm trần
Đây là ứng dụng tạo khác biệt rõ của loại cửa tháo lắp.
Khi cần kiểm tra phía trên trần:
Tháo lõi cửa → Tiếp cận khu vực kỹ thuật → Lắp lại
Nhờ đó cửa vừa đảm nhận chức năng thẩm mỹ vừa tạo khả năng tiếp cận thuận tiện.
Làm cửa thông gió
Sản phẩm có thể sử dụng tại các hệ thống thông gió cấp hoặc hồi, tùy yêu cầu của từng khu vực.
Trong một số ứng dụng, có thể bổ sung:
- Lưới chắn côn trùng.
- Lưới lọc bụi.
- Hộp gió.
- Ống mềm kết nối.
