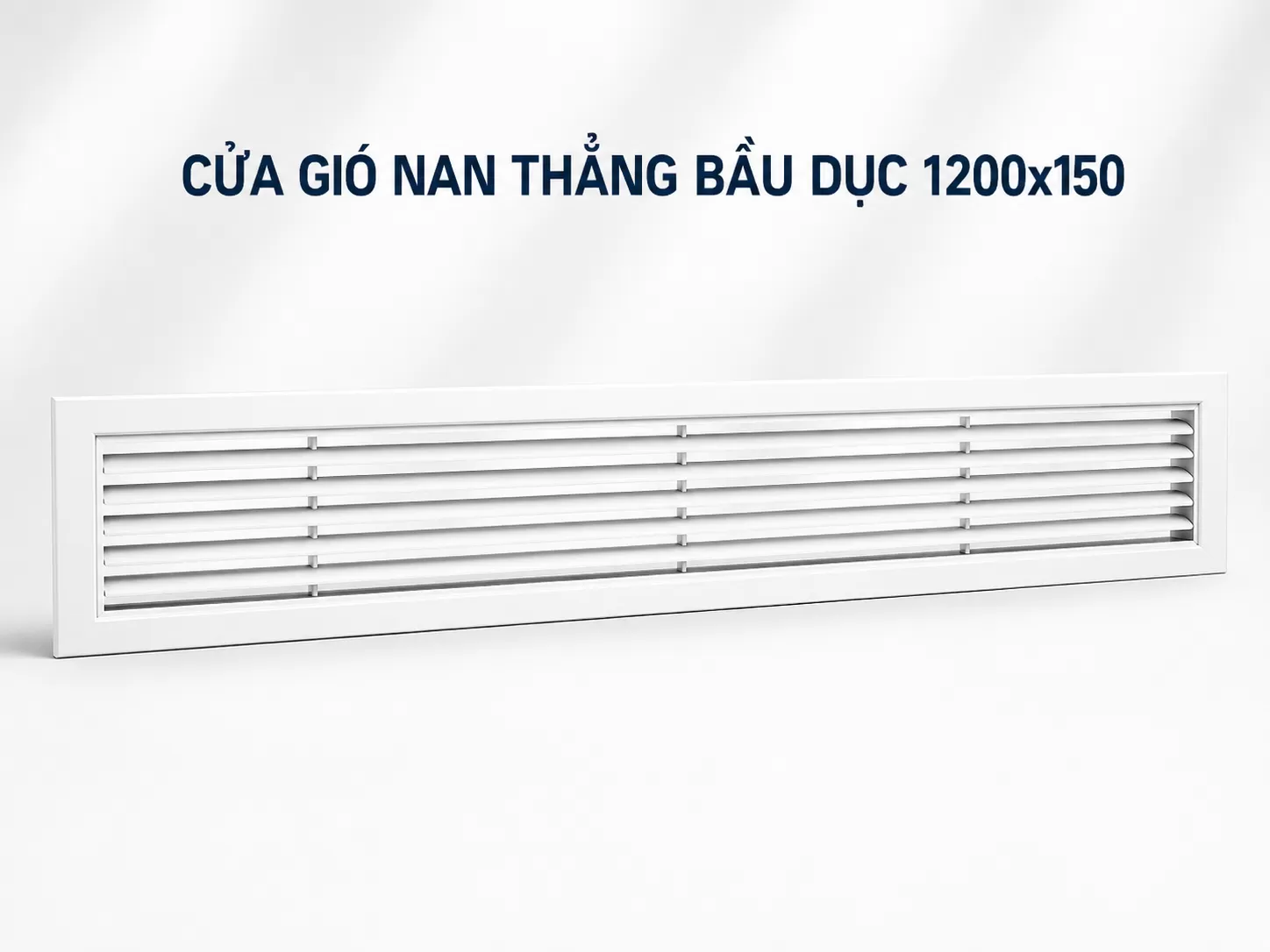

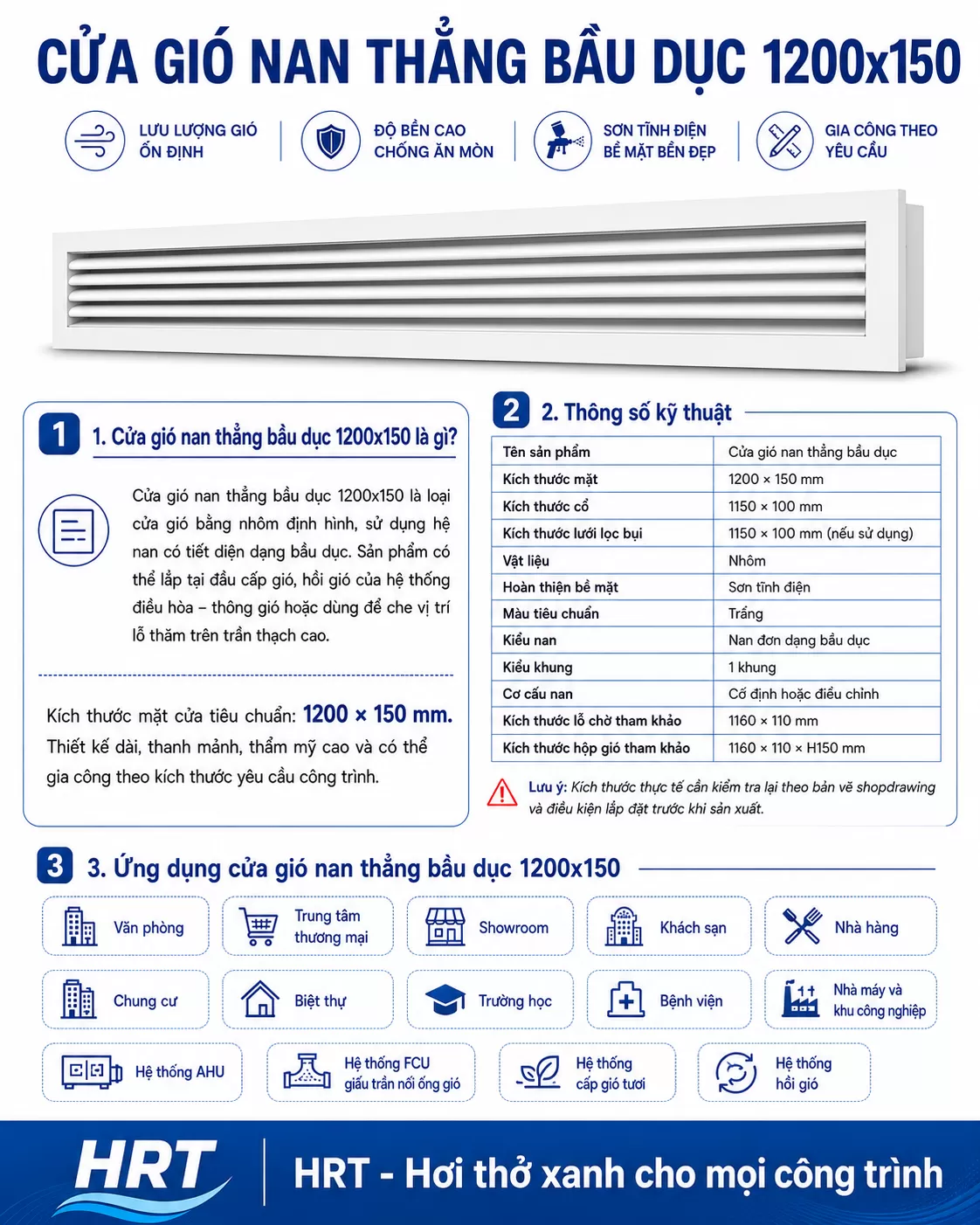

Thông số kỹ thuật cửa gió nan bầu dục 1200x150
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Cửa gió nan thẳng bầu dục |
| Kích thước mặt | 1200 × 150 mm |
| Kích thước cổ | 1150 × 100 mm |
| Kích thước lưới | 1150 × 100 mm |
| Vật liệu | Nhôm sơn tĩnh điện |
| Kiểu nan | Nan bầu dục |
| Cấu tạo | Nan đơn, 1 khung |
| Phiên bản | Nan cố định hoặc nan điều chỉnh |
| Màu tiêu chuẩn | Trắng |
| Kích thước lỗ chờ | 1160 × 110 mm |
| Kích thước hộp gió tham khảo | 1160 × 110 × H150 mm |
Công dụng của cửa gió nan bầu dục 1200x150
Làm cửa gió cấp
Cửa có thể kết nối với hộp gió và đường ống mềm để đưa không khí điều hòa từ hệ thống HVAC vào phòng.
Đối với phiên bản nan điều chỉnh, người sử dụng có thể thay đổi góc nan nhằm điều chỉnh hướng phân phối luồng không khí.
Làm cửa gió hồi
Sản phẩm cũng được sử dụng tại các vị trí hút gió hồi về FCU, AHU hoặc các thiết bị xử lý không khí khác.
Tại đường hồi, cửa có thể kết hợp với lưới lọc bụi tùy theo yêu cầu thiết kế của hệ thống.
Che lỗ thăm trần thạch cao
Ngoài chức năng cấp – hồi gió, cửa nan bầu dục còn có thể sử dụng để che các vị trí lỗ kỹ thuật trên trần thạch cao.
Cách bố trí này giúp khu vực kỹ thuật hòa nhập tốt hơn với kiến trúc trần.
Yêu cầu kỹ thuật khi thi công cửa gió HVAC
Để hệ thống hoạt động ổn định cửa gió nan thẳng bầu dục 1200x150 cần được phối hợp đồng bộ với:
- Lưu lượng thiết kế.
- Kích thước ống gió.
- Kích thước hộp gió.
- Vị trí lắp đặt.
- Vận tốc gió.
- Tổn thất áp suất.
- Yêu cầu độ ồn.
- Kiến trúc trần.
- Khả năng cân chỉnh và bảo trì.
Một cửa gió có hình thức đẹp nhưng lựa chọn sai tiết diện hoặc lưu lượng vẫn có thể khiến hệ thống xảy ra tiếng ồn, phân phối gió không đều hoặc tăng trở lực không cần thiết.
Vì vậy, trong hệ thống HVAC, cửa gió cần được xem là một phần của bài toán phân phối không khí chứ không đơn thuần là chi tiết trang trí.
Kết luận
Cửa gió nan thẳng bầu dục 1200x150 là lựa chọn phù hợp cho các hệ thống điều hòa – thông gió cần cửa gió dạng dài, gọn và có tính thẩm mỹ cao.
Sản phẩm có kích thước mặt 1200 × 150 mm, cổ 1150 × 100 mm, được sản xuất từ nhôm sơn tĩnh điện, cấu tạo nan bầu dục và có thể lựa chọn nan cố định hoặc nan điều chỉnh.
Khi lựa chọn cửa gió cho công trình, ngoài kích thước cần kiểm tra đồng thời lưu lượng, vận tốc, áp suất, chức năng cấp – hồi và phương án kết nối hộp gió để hệ thống HVAC đạt hiệu quả vận hành tốt nhất.
