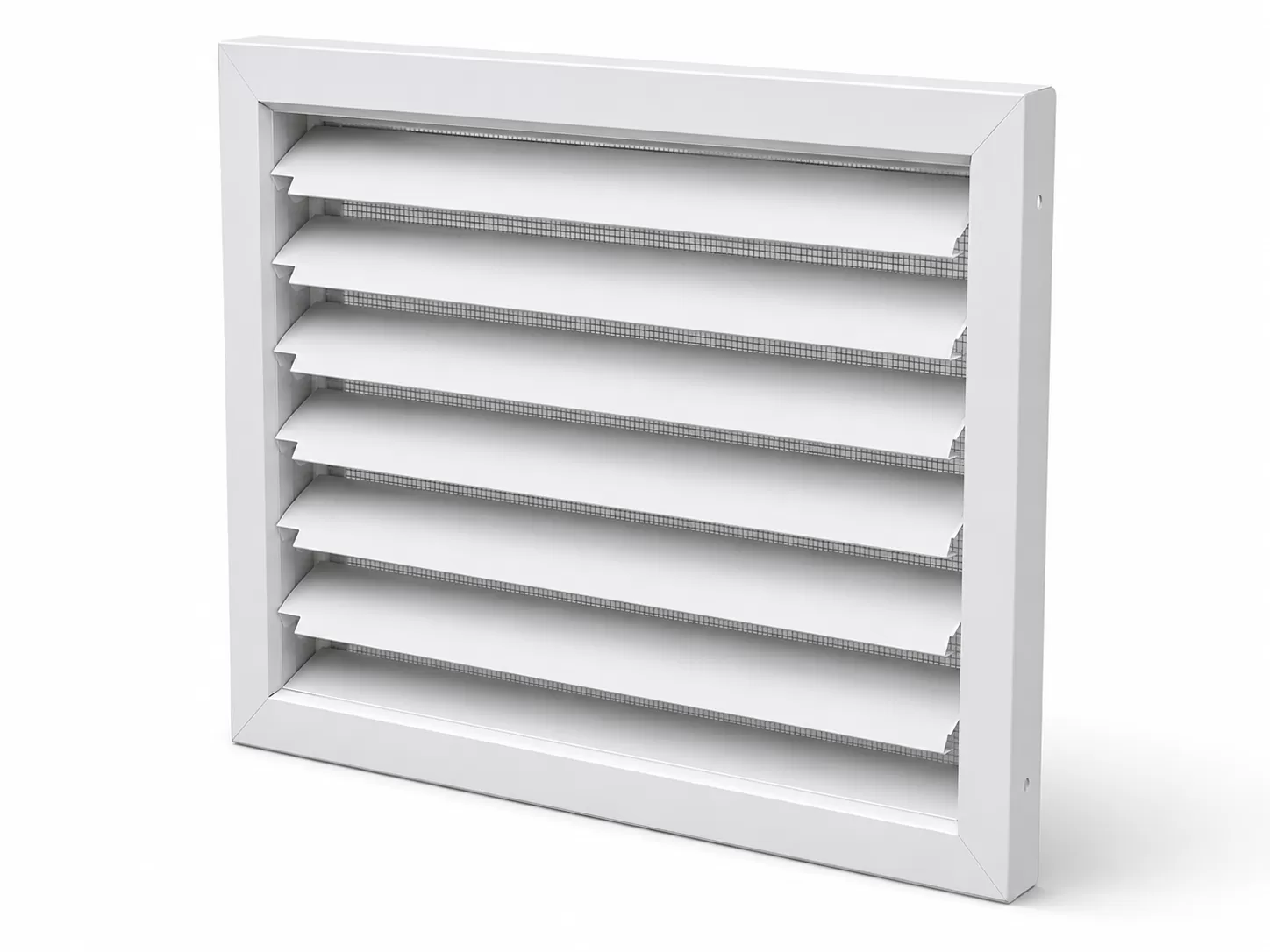

Cửa gió nan Z Louver loại cố định 1 khung là gì?

Cửa gió nan Z, còn gọi là cửa Louver, là loại cửa gió sử dụng hệ nan cố định bố trí theo dạng chớp để không khí có thể lưu thông trong khi hạn chế tầm nhìn trực tiếp và giảm khả năng nước mưa hắt thẳng qua cửa.

Phiên bản cố định 1 khung có hệ khung và nan được lắp thành một cụm cố định, phù hợp với các vị trí không yêu cầu tháo mặt cửa thường xuyên.

Theo thông tin từ VINAMEED, sản phẩm được sử dụng trong hệ thống điều hòa – thông gió, lắp tại lỗ thoáng, nhà vệ sinh, bếp, trần, cửa sổ và các vị trí ngoài trời. Cửa có thể kết hợp lưới chắn côn trùng phía sau.

Điểm nổi bật của loại cửa này là khả năng kết hợp:

Thông gió + Che chắn + Hạn chế hắt mưa + Chắn côn trùng

nên được sử dụng khá phổ biến tại các công trình dân dụng, thương mại và công nghiệp.

Thông số cửa gió nan Z cố định 1 khung

Theo thông tin sản phẩm được VINAMEED công bố, các thông số cơ bản gồm:

Lưu ý: Kích thước, màu sắc, lưới chắn côn trùng và các phụ kiện nên được xác nhận lại theo Shop Drawing hoặc yêu cầu cụ thể của từng công trình.

Cấu tạo cửa gió nan Z Louver

Cửa gió nan Z cố định 1 khung có cấu tạo tương đối đơn giản nhưng mỗi thành phần đều ảnh hưởng đến độ bền, lưu lượng gió và khả năng sử dụng ngoài trời.

Khung cửa gió

Khung bao ngoài giúp:

• Định hình sản phẩm.
• Tăng độ cứng.
• Tạo bề mặt liên kết với tường hoặc ống gió.
• Giữ toàn bộ hệ nan ổn định.

Sản phẩm VINAMEED sử dụng vật liệu nhôm và được hoàn thiện bằng sơn tĩnh điện.

Nhôm phù hợp với cửa gió nhờ:

• Khối lượng nhẹ.
• Dễ gia công kích thước.
• Bề mặt đẹp.
• Thuận tiện thi công.
• Phù hợp nhiều vị trí kiến trúc.

Hệ nan Z cố định

Đây là bộ phận đặc trưng nhất của cửa Louver.

Các nan được bố trí dạng chớp và cố định trên khung.

Khác với cửa gió có nan điều chỉnh, nan của loại này không thay đổi góc trong quá trình sử dụng.

Hình dạng và cách bố trí nan giúp tạo đường đi cho không khí nhưng hạn chế đường nhìn trực tiếp xuyên qua cửa.

Đồng thời, khi sử dụng ở mặt ngoài công trình, hệ nan có thể giúp giảm lượng nước mưa hắt trực tiếp vào phía trong so với một ô mở hoàn toàn. Trang sản phẩm VINAMEED cũng xác định đây là loại có khả năng hạn chế hắt mưa và phù hợp lắp ngoài trời.

Lưới chắn côn trùng

Cửa gió nan Z có thể kết hợp lưới phía sau.

Theo VINAMEED:

• Lưới có thể làm bằng nhôm hoặc inox.
• Mắt lưới khoảng 1 mm.

Lưới giúp hạn chế:

• Muỗi.
• Ruồi.
• Côn trùng.
• Một số loại rác hoặc vật thể kích thước lớn.

xâm nhập vào hệ thống thông gió hoặc không gian phía trong.

Tuy nhiên, bổ sung lưới cũng làm tăng trở lực dòng khí. Vì vậy với hệ thống có lưu lượng lớn cần kiểm tra diện tích thông thoáng và tổn thất áp suất thay vì chỉ lựa chọn theo kích thước mặt cửa.

Nguyên lý hoạt động của cửa gió nan Z

Cửa nan Z là thiết bị thụ động, không tự tạo ra lưu lượng gió.

Không khí chỉ đi qua cửa khi tồn tại chênh lệch áp suất giữa hai phía.

Khi dùng cho hút thải

Chuỗi hoạt động có thể là:

Không gian → Quạt hút → Ống gió → Cửa Louver → Ngoài trời

Quạt tạo áp suất để đẩy không khí qua cửa nan Z ra ngoài.

Cửa có nhiệm vụ:

• Cho không khí thoát.
• Che đầu ra hệ thống.
• Hạn chế mưa hắt.
• Hạn chế côn trùng xâm nhập.

Khi dùng cho lấy gió ngoài trời

Chuỗi có thể là:

Không khí ngoài trời → Cửa Louver → Ống gió/Phòng kỹ thuật → Hệ thống HVAC

Không khí đi qua khe giữa các nan trước khi vào hệ thống.

Trong ứng dụng này cần đặc biệt quan tâm đến:

Free Area → Face Velocity → Pressure Drop → Water Penetration

AMCA coi free area, pressure drop, water penetration và khả năng chống mưa tạt do gió là các thông số quan trọng khi đánh giá và lựa chọn louver.
