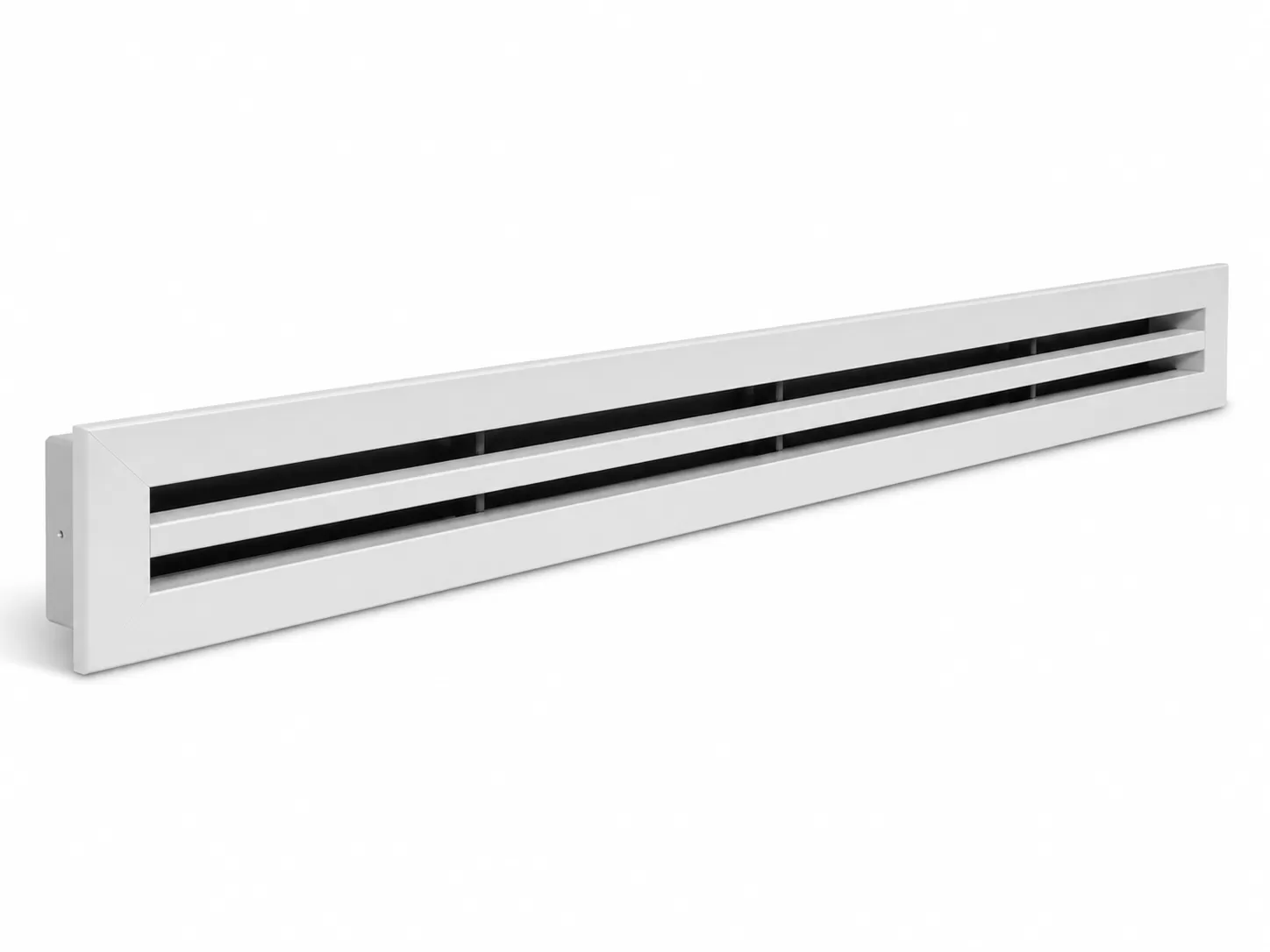

Cửa gió Slot 1000x150 là gì?
Cửa gió Slot 1000x150 là loại cửa gió có thiết kế dạng khe dài, được sử dụng trong hệ thống điều hòa không khí và thông gió.
Sản phẩm có thể sử dụng cho:
- Cửa gió cấp.
- Cửa gió hồi.
- Lắp trên trần giả.
- Kết nối với hệ thống ống gió.
- Các vị trí cần giải pháp cửa gió có tính thẩm mỹ cao.
Theo thông tin sản phẩm của VINAMEED, kích thước 1000 × 150 mm thuộc nhóm kích thước phổ biến của dòng cửa gió Slot. Sản phẩm sử dụng vật liệu nhôm hoàn thiện bằng sơn tĩnh điện và được sản xuất tại Việt Nam.
Thiết kế khe dài giúp cửa gió Slot dễ kết hợp với kiến trúc trần, đặc biệt tại văn phòng, khách sạn, showroom, trung tâm thương mại và những khu vực muốn hạn chế cảm giác thô cứng của cửa gió truyền thống.
Thông số cửa gió Slot 1000x150
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Cửa gió Slot 1000x150 |
| Kích thước | 1000 × 150 mm |
| Vật liệu | Nhôm |
| Hoàn thiện | Sơn tĩnh điện |
| Thương hiệu | VINAMEED |
| Xuất xứ | Việt Nam |
| Chức năng | Cấp gió / hồi gió |
| Vị trí lắp đặt | Trần giả hoặc kết nối hệ thống ống gió |
| Màu sắc | Theo phương án hoàn thiện sản phẩm |
| Giá bán | Liên hệ |
Các thông tin về kích thước, vật liệu, thương hiệu, xuất xứ và công năng trên được công bố trực tiếp tại trang sản phẩm của VINAMEED.
Lưu ý: Khi đặt hàng cần xác nhận lại kích thước mặt, kích thước cổ, số khe Slot, màu sơn, hộp gió và phụ kiện đi kèm theo hồ sơ thiết kế thực tế.
Cấu tạo cửa gió Slot 1000x150
Một bộ cửa gió Slot sử dụng trong hệ thống HVAC có thể được xem xét theo các thành phần chính sau.
Khung cửa gió
Khung tạo hình và độ cứng cho sản phẩm.
Đối với cửa gió Slot 1000x150 của VINAMEED, vật liệu chính được công bố là nhôm sơn tĩnh điện.
Nhôm có ưu điểm:
- Khối lượng nhẹ.
- Dễ gia công.
- Bề mặt thẩm mỹ.
- Phù hợp với nhiều kiểu trần.
- Thuận tiện cho quá trình lắp đặt.
Khe gió Slot
Đây là phần đặc trưng của sản phẩm.
Thay vì sử dụng hệ nan lớn như cửa gió nan bầu dục hoặc cửa gió nan T, cửa Slot tạo ra các khe dài chạy theo chiều cửa.
Kiểu thiết kế này giúp miệng gió có hình thức thanh mảnh hơn và dễ hòa vào đường nét kiến trúc.
Bộ phận định hướng dòng khí
Đối với các thiết kế Slot Diffuser cấp gió, bộ phận điều hướng có thể được sử dụng để thay đổi hướng dòng khí tùy cấu tạo sản phẩm.
Các dòng Slot Diffuser kỹ thuật của TROX cũng sử dụng các phần tử điều hướng có khả năng điều chỉnh để tạo các kiểu phân phối gió khác nhau, ví dụ thổi ngang, thổi nghiêng hoặc theo hướng xác định.
Cấu hình cụ thể của cửa VINAMEED cần được xác nhận theo mẫu sản phẩm và yêu cầu đặt hàng.
Hộp gió Plenum Box
Tùy hệ thống, cửa Slot có thể kết hợp với hộp gió phía sau.
Hộp gió có nhiệm vụ:
- Nhận không khí từ ống gió.
- Phân phối không khí tới toàn bộ chiều dài cửa.
- Hỗ trợ ổn định dòng khí.
- Tạo vị trí kết nối giữa ống gió và miệng Slot.
Các hệ Slot Diffuser chuyên dụng thường sử dụng plenum box kết hợp cổ kết nối ống gió và có thể tích hợp damper phục vụ cân chỉnh lưu lượng.
Nguyên lý hoạt động của cửa gió Slot 1000x150
Nguyên lý phụ thuộc vào việc sản phẩm được sử dụng làm cửa cấp gió hay cửa hồi gió.
Khi sử dụng làm cửa cấp gió
Luồng không khí có thể đi theo chuỗi:
AHU/FCU → Ống gió → Hộp gió → Cửa Slot → Không gian điều hòa
Không khí từ hệ thống HVAC được đưa tới hộp gió phía sau cửa.
Sau đó không khí thoát ra qua khe Slot và được phân phối vào phòng.
Đối với Slot Diffuser cấp gió, đặc tính dòng khí có ý nghĩa lớn vì luồng khí sau khi rời miệng gió sẽ tương tác với không khí trong phòng. Các thiết kế Slot Diffuser chuyên dụng có thể tạo dòng khí theo phương ngang, nghiêng hoặc phương khác tùy cấu hình phần tử điều hướng.
Khi sử dụng làm cửa hồi gió
Chuỗi hoạt động ngược lại:
Không gian phòng → Cửa Slot → Hộp gió/Ống hồi → AHU/FCU
Không khí trong phòng đi qua cửa gió và được dẫn trở lại thiết bị xử lý không khí.
VINAMEED công bố cửa gió Slot có thể được sử dụng cho cả cửa gió cấp và cửa gió hồi trong hệ thống điều hòa – thông gió.
