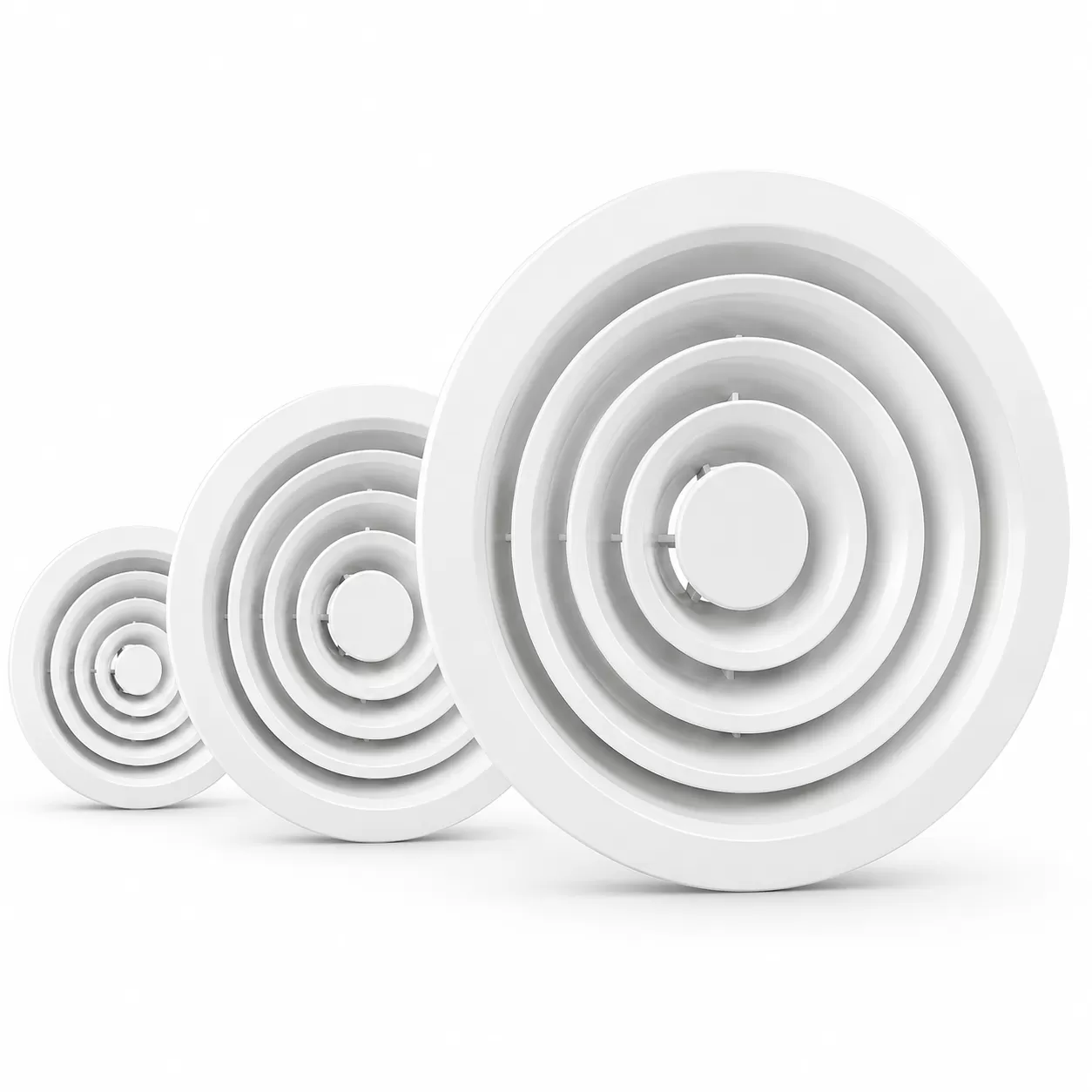

Cửa gió tròn là gì?

Cửa gió tròn là thiết bị đầu cuối của hệ thống điều hòa – thông gió, được sử dụng để cấp không khí vào phòng hoặc thu hồi không khí từ không gian điều hòa về hệ thống xử lý.

Khác với cửa gió vuông hoặc chữ nhật thông thường, cửa gió tròn sử dụng hình dạng tròn giúp tạo cảm giác mềm mại, hiện đại và dễ kết hợp với kiến trúc nội thất.

Sản phẩm có thể được sử dụng cho:

• Hệ thống điều hòa trung tâm.
• Hệ thống VRV/VRF.
• Hệ thống Chiller – AHU – FCU.
• Hệ thống cấp gió tươi.
• Hệ thống thông gió.
• Hệ thống hồi gió.
• Hệ thống hút thải.

Ngoài chức năng phân phối không khí, cửa gió tròn còn được sử dụng tại những vị trí yêu cầu tính thẩm mỹ cao hoặc làm chi tiết che các lỗ kỹ thuật trên trần.

Thông số cơ bản của cửa gió tròn

Cửa gió tròn tại thonggio.vn được sản xuất với các thông số cơ bản:

• Vật liệu: Nhôm sơn tĩnh điện.
• Màu sắc tiêu chuẩn: Trắng.
• Kích thước: D150, D300, D400, D500 và sản xuất theo yêu cầu.
• Kiểu cửa: Khuếch tán, nan thẳng hoặc dạng đĩa.
• Ứng dụng: Cấp gió, hồi gió và trang trí.
• Lắp đặt: Có thể kết nối với ống mềm hoặc lắp trực tiếp vào hệ thống đường ống gió.

Phần cánh và khung được sản xuất từ nhôm định hình có gân tăng cứng, bề mặt hoàn thiện bằng sơn tĩnh điện.

Việc lựa chọn đường kính cửa không nên chỉ dựa vào kích thước kiến trúc mà cần kết hợp với lưu lượng gió, vận tốc gió và yêu cầu độ ồn của từng khu vực.

Cấu tạo cửa gió tròn

Tùy từng thiết kế, cửa gió tròn có thể có cấu tạo khác nhau, nhưng thường gồm những bộ phận chính sau.

Khung cửa gió

Khung là phần liên kết cửa gió với trần, hộp gió hoặc hệ thống ống.

Nhôm định hình giúp:

• Giảm trọng lượng.
• Tăng khả năng chống ăn mòn.
• Tạo bề mặt thẩm mỹ.
• Dễ gia công nhiều kích thước.
• Thuận tiện cho việc tháo lắp và bảo trì.

Cánh hoặc nan phân phối gió

Cánh cửa có nhiệm vụ định hướng dòng không khí khi đi qua cửa gió.

Tùy kiểu sản phẩm, có thể sử dụng:

• Nan thẳng.
• Nan khuếch tán.
• Cánh dạng vành tròn đồng tâm.
• Kết cấu dạng đĩa.

Hình dạng cánh ảnh hưởng trực tiếp đến hướng thổi, tốc độ gió và khả năng khuếch tán không khí trong phòng.

Cổ kết nối

Phần cổ phía sau cửa gió được sử dụng để kết nối với:

• Ống gió mềm.
• Hộp gió.
• Ống gió tròn.
• Đường ống gió chính.

Kích thước cổ cần phù hợp với lưu lượng thiết kế và đường ống kết nối.

Phụ kiện lắp đặt

Cửa gió có thể được cố định bằng vít hoặc hệ lò xo tùy vị trí lắp.

Theo hướng dẫn của sản phẩm, cửa có thể treo bằng lò xo giữa phần cổ cửa và hộp gió hoặc cố định trực tiếp lên trần.

Cửa gió tròn hoạt động như thế nào?

Về nguyên lý, cửa gió tròn không tạo ra lưu lượng không khí mà đóng vai trò phân phối hoặc thu hồi dòng khí do quạt của hệ HVAC tạo ra.

Với cửa cấp:

AHU/FCU/Quạt → Ống gió → Hộp gió → Cửa gió tròn → Không gian

Không khí đi qua cửa gió và được các nan hoặc cánh định hướng vào khu vực sử dụng.

Với cửa hồi:

Không gian → Cửa gió tròn → Ống hồi → AHU/FCU

Không khí trong phòng được đưa trở lại thiết bị xử lý để tiếp tục tuần hoàn.

Do đó, hiệu quả của cửa gió phải được đánh giá trong toàn bộ hệ thống chứ không chỉ riêng kích thước của miệng gió.

Ưu điểm của cửa gió tròn

Thiết kế hiện đại và dễ phối kiến trúc

Hình tròn tạo cảm giác mềm mại hơn so với các dạng cửa vuông hoặc chữ nhật.

Cửa gió phù hợp với:

• Văn phòng.
• Biệt thự.
• Khách sạn.
• Showroom.
• Nhà hàng.
• Trung tâm thương mại.
• Không gian nội thất hiện đại.

Đặc biệt với trần thạch cao, hình dạng tròn giúp cửa gió dễ hòa vào tổng thể thiết kế.

Nhôm nhẹ và bền

Nhôm có trọng lượng thấp hơn nhiều vật liệu kim loại thông thường nhưng vẫn đáp ứng tốt yêu cầu cơ học của cửa gió.

Khi kết hợp với sơn tĩnh điện, bề mặt sản phẩm:

• Dễ vệ sinh.
• Có tính thẩm mỹ cao.
• Hạn chế oxy hóa.
• Phù hợp sử dụng lâu dài trong môi trường trong nhà.

Đa dạng kích thước

Các kích thước phổ biến gồm:

D150 – D300 – D400 – D500

Ngoài ra có thể sản xuất theo kích thước yêu cầu của từng công trình.

Điều này giúp cửa gió có thể sử dụng từ phòng nhỏ đến các không gian có lưu lượng gió lớn hơn.

Có thể dùng cho cả cấp và hồi gió

Một ưu điểm khác là tính linh hoạt.

Cửa gió tròn có thể được bố trí tại:

• Đầu cấp gió lạnh.
• Cửa cấp gió tươi.
• Cửa hồi điều hòa.
• Hệ thống thông gió.

Với đường hồi, sản phẩm còn có thể kết hợp với lưới lọc bụi tùy cấu hình hệ thống.

Lắp đặt thuận tiện

Cửa gió có thể:

• Gắn với ống mềm.
• Gắn trực tiếp vào hộp gió.
• Liên kết với đường ống.
• Treo bằng lò xo.
• Bắt vít lên trần.

Điều này thuận lợi khi thi công mới cũng như khi cải tạo hệ thống HVAC hiện hữu.
