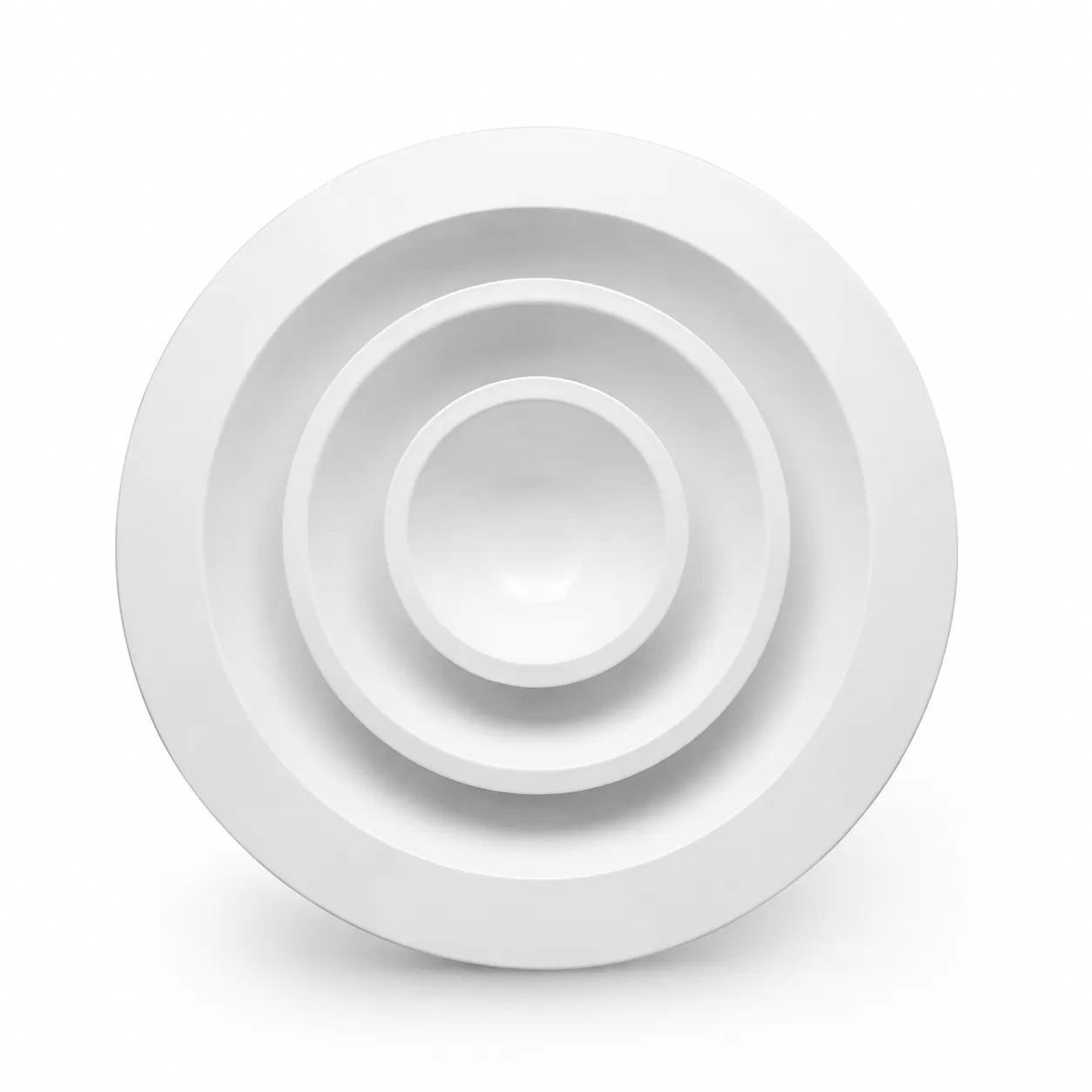

Cửa gió tròn dạng khuếch tán là gì?

Cửa gió tròn dạng khuếch tán là một loại miệng gió được sử dụng tại đầu cuối của hệ thống điều hòa không khí và thông gió nhằm phân phối hoặc thu hồi không khí giữa hệ thống ống gió và không gian sử dụng.

Khác với các loại cửa gió hình vuông hoặc chữ nhật truyền thống, sản phẩm sử dụng hình dạng tròn giúp tạo điểm nhấn kiến trúc và phù hợp với những công trình yêu cầu tính thẩm mỹ cao.

Theo thông tin sản phẩm, cửa gió được chế tạo từ nhôm sơn tĩnh điện, kích thước có thể sản xuất theo yêu cầu, màu tiêu chuẩn là trắng hoặc tùy chỉnh theo thiết kế công trình. Sản phẩm thuộc nhóm khuếch tán thổi đa hướng, có thể sử dụng cho cả cửa gió cấp và cửa gió hồi của hệ thống HVAC.

Nhờ thiết kế khuếch tán, luồng không khí sau khi đi qua cửa gió được phân bố ra nhiều hướng thay vì tập trung thành một tia gió mạnh.

Điều này giúp:

• Phân phối không khí đều hơn.
• Hạn chế cảm giác gió lạnh thổi trực tiếp.
• Cải thiện mức độ tiện nghi trong phòng.
• Tăng tính thẩm mỹ của hệ thống HVAC.
• Dễ kết hợp với thiết kế trần hiện đại.

Thông số cơ bản của cửa gió tròn dạng khuếch tán

Các thông số chính của sản phẩm gồm:

Theo trang sản phẩm, cánh và khung được làm từ nhôm định hình có gân tăng cứng, đồng thời bề mặt được hoàn thiện bằng công nghệ sơn tĩnh điện.

Cấu tạo cửa gió tròn dạng khuếch tán

Một bộ cửa gió tròn khuếch tán hoàn chỉnh có thể gồm nhiều thành phần tùy phương án thiết kế.

Khung cửa gió

Khung đóng vai trò:

• Định hình sản phẩm.
• Liên kết cửa gió với trần hoặc hộp gió.
• Tăng độ cứng tổng thể.
• Tạo đường viền hoàn thiện thẩm mỹ.

Việc sử dụng nhôm định hình giúp sản phẩm có trọng lượng tương đối nhẹ, thuận lợi cho vận chuyển và lắp đặt.

Hệ cánh khuếch tán

Đây là bộ phận có ảnh hưởng trực tiếp tới đặc tính phân phối khí.

Cánh được bố trí theo hình học phù hợp nhằm dẫn luồng khí từ phía sau cửa gió ra khu vực sử dụng theo nhiều hướng.

Thiết kế cần cân bằng giữa:

Airflow → Throw → Spread → Velocity → Noise

để vừa đảm bảo lưu lượng yêu cầu vừa duy trì mức độ tiện nghi cho người sử dụng.

Lớp sơn tĩnh điện

Bề mặt nhôm được hoàn thiện bằng sơn tĩnh điện nhằm:

• Tạo bề mặt đồng đều.
• Tăng tính thẩm mỹ.
• Hạn chế oxy hóa bề mặt.
• Thuận lợi cho vệ sinh.
• Dễ phối màu với trần và nội thất.

Màu trắng thường được lựa chọn do dễ phối hợp với nhiều loại trần.

Với dự án yêu cầu đồng bộ kiến trúc, màu sắc có thể đặt theo yêu cầu.

Hộp gió

Cửa gió có thể kết nối với hộp gió – plenum box.

Hộp gió đóng vai trò trung gian giữa cửa gió và đường ống mềm hoặc đường ống chính.

Một hộp gió được thiết kế phù hợp có thể giúp:

• Phân phối khí trước cửa gió ổn định hơn.
• Thuận lợi kết nối ống mềm.
• Hạn chế nhiễu dòng.
• Hỗ trợ cân bằng lưu lượng.
• Thuận lợi trong thi công trên trần.

Trang sản phẩm cũng mô tả cửa khuếch tán có thể lắp kèm hộp gió có lỗ kết nối ống mềm hoặc gắn trực tiếp vào đường ống gió.

Lưới lọc bụi tùy chọn

Trong ứng dụng hồi gió, cửa có thể kết hợp với lưới lọc bụi tùy phương án thiết kế.

Lưới lọc giúp hạn chế:

• Bụi.
• Sợi vải.
• Tạp chất kích thước lớn.

đi vào phía trong hệ thống.

Nguyên lý hoạt động của cửa gió tròn khuếch tán

Nguyên lý hoạt động có thể mô tả theo chuỗi:

Ống gió → Hộp gió → Cửa khuếch tán → Không gian phòng

Khi quạt của AHU, FCU hoặc hệ thống điều hòa hoạt động, không khí được vận chuyển qua hệ thống ống gió tới hộp gió.

Không khí sau đó đi qua cửa gió tròn.

Hình dạng và góc của các cánh khuếch tán làm thay đổi hướng chuyển động của dòng khí, giúp luồng gió được phân phối rộng hơn trong không gian.

Thay vì tạo một dòng gió tập trung với vận tốc cao, cửa khuếch tán hướng tới việc tạo ra vùng phân phối khí phù hợp với không gian sử dụng.

Khi sử dụng làm cửa cấp

Chuỗi vận hành:

AHU/FCU → Duct → Flexible Duct → Plenum Box → Diffuser → Room

Không khí điều hòa được cấp vào phòng.

Cửa khuếch tán giúp phân phối lượng khí này ra khu vực sử dụng.

Khi sử dụng làm cửa hồi

Chuỗi vận hành ngược lại:

Room → Return Grille/Diffuser → Plenum → Return Duct → AHU/FCU

Không khí trong phòng được hút về hệ thống để tiếp tục:

• Làm lạnh.
• Lọc.
• Khử ẩm.
• Trao đổi nhiệt.

tùy cấu hình HVAC.
