Cửa Nan Bầu Dục 2 Khung Tháo Lắp Bản Lề Là Gì?

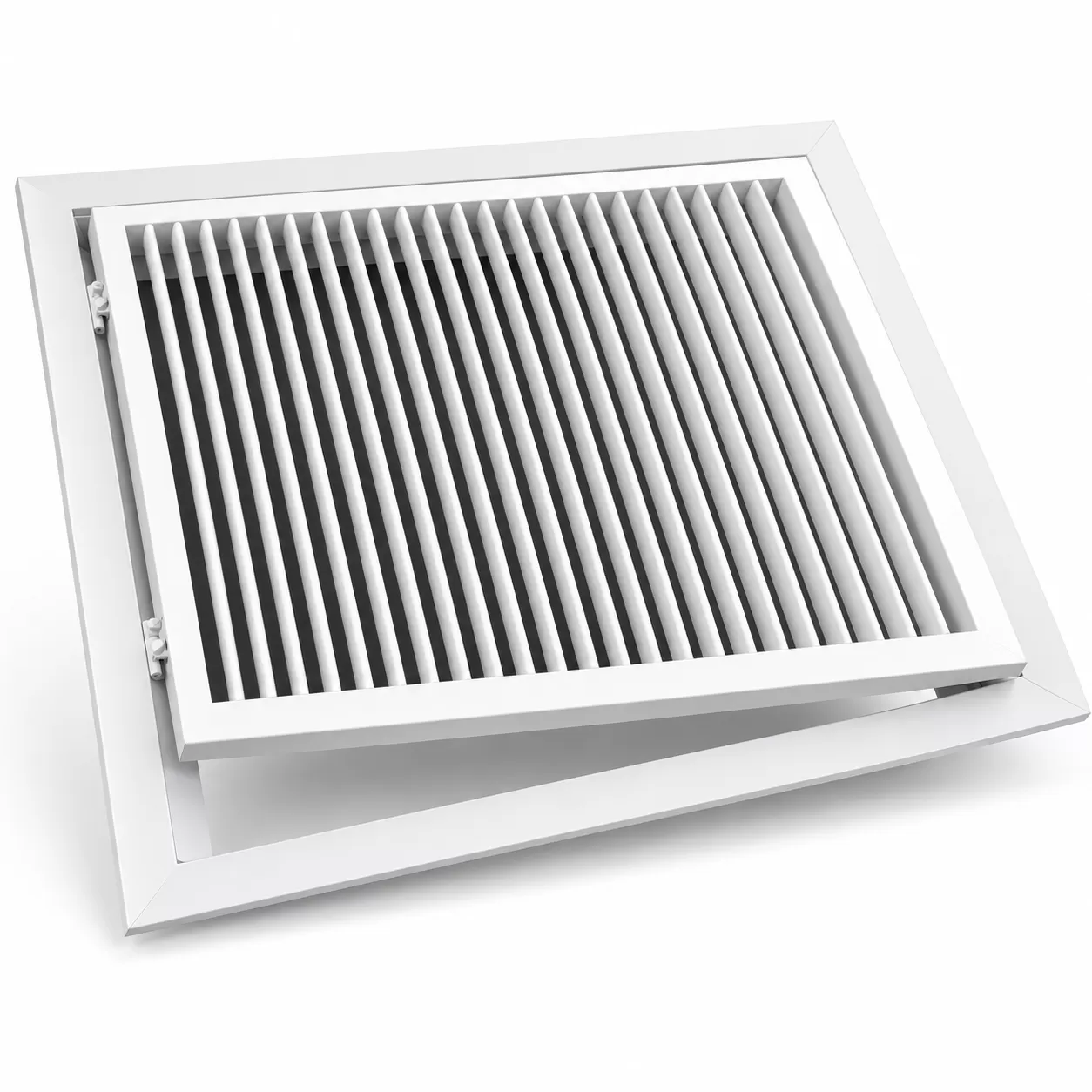

Cửa nan bầu dục 2 khung tháo lắp bản lề là loại cửa gió được thiết kế với hai phần khung: khung ngoài cố định và phần lõi nan bầu dục có khả năng mở ra khi cần kiểm tra hoặc bảo trì.
Một đầu phần lõi được liên kết bằng bản lề, đầu còn lại sử dụng chốt sập. Khi cần vệ sinh, người sử dụng chỉ cần mở chốt và hạ phần lõi cửa xuống thay vì phải tháo toàn bộ cửa gió khỏi trần hoặc vách.
Thiết kế này đặc biệt phù hợp với những vị trí vừa cần cấp – hồi gió, vừa cần tiếp cận các thiết bị kỹ thuật phía trên trần.
Cấu Tạo Cửa Gió Nan Bầu Dục 2 Khung
Khung ngoài
Khung ngoài được chế tạo từ nhôm định hình, có nhiệm vụ cố định cửa gió vào trần, vách hoặc hệ thống hộp gió.
Nhôm định hình có gân tăng cứng giúp khung giữ hình dạng tốt và tạo đường viền hoàn thiện gọn gàng cho công trình. Trang sản phẩm hiện tại cũng mô tả cả cánh và khung sử dụng nhôm định hình có gân tăng cứng.
Khung lõi tháo mở
Phần lõi nằm bên trong khung ngoài và chứa hệ nan bầu dục.
Điểm khác biệt quan trọng là lõi cửa có thể mở bằng bản lề, giúp kỹ thuật viên dễ tiếp cận khu vực phía trên trần mà không cần tháo cả bộ cửa xuống.
Nan bầu dục
Các nan có tiết diện dạng bầu dục, tạo hình thức thanh thoát và phù hợp với nhiều loại trần kiến trúc.
Nan có thể đảm nhiệm chức năng cấp hoặc hồi không khí tùy cấu hình thiết kế của hệ thống HVAC.
Bản lề và chốt sập
Bản lề giữ một cạnh của lõi cửa, trong khi cạnh còn lại được khóa bằng chốt.
Cấu trúc này giúp quá trình mở – đóng nhanh, phù hợp với các vị trí cần kiểm tra định kỳ.
Ưu Điểm Của Cửa Nan Bầu Dục 2 Khung Tháo Lắp Bản Lề
Điểm mạnh của sản phẩm không chỉ nằm ở hình thức mà còn ở khả năng hỗ trợ vận hành và bảo trì công trình.
Dễ mở để vệ sinh: phần lõi có thể mở xuống nhanh chóng mà không phải tháo toàn bộ cửa.
Thuận tiện bảo trì: kỹ thuật viên có thể tiếp cận FCU, van, đường ống, hộp điện hoặc các thiết bị kỹ thuật phía trên trần.
Kết hợp hai chức năng: vừa có thể làm cửa gió cấp/hồi, vừa có thể đóng vai trò như cửa thăm trần.
Thẩm mỹ tốt: nan bầu dục và khung nhôm định hình phù hợp với trần thạch cao, văn phòng, khách sạn và công trình thương mại.
Có thể sản xuất theo kích thước yêu cầu: bên cạnh các kích thước phổ biến, sản phẩm có thể đặt theo yêu cầu thực tế của công trình.
Ứng Dụng Trong Hệ Thống Điều Hòa Thông Gió
Làm cửa gió hồi
Đây là một trong những ứng dụng phù hợp nhất.
Cửa được lắp tại đường hồi của hệ thống điều hòa, có thể kết hợp lưới lọc bụi để hỗ trợ giữ bụi trước khi không khí quay trở lại thiết bị. Trang sản phẩm cho biết cửa có thể gắn kèm lưới lọc bụi trên đường hồi.
Khi cần vệ sinh lưới lọc, chỉ cần mở phần lõi thông qua chốt và bản lề.
Làm cửa gió cấp
Tùy thiết kế, cửa nan bầu dục cũng có thể sử dụng tại đường cấp gió.
Cửa có thể kết nối với hộp gió, ống mềm hoặc bố trí trực tiếp tại một số vị trí trên hệ thống ống gió.
Làm cửa thăm trần
Ở nhiều công trình, phía trên trần thạch cao có FCU, van nước, hộp điều khiển, đầu nối ống gió hoặc các thiết bị cần kiểm tra định kỳ.
Thay vì bố trí thêm một cửa thăm riêng biệt, cửa gió 2 khung có thể được thiết kế để đồng thời tạo lối tiếp cận khu vực kỹ thuật.
Điều này giúp không gian trần gọn và đồng bộ hơn.
Kích Thước Cửa Nan Bầu Dục 2 Khung
Sản phẩm được sản xuất với nhiều kích thước tùy yêu cầu dự án.
Một số kích thước được trang sản phẩm hiện tại đề cập gồm:
| Kích thước tham khảo | Ứng dụng |
|---|---|
| 600 × 600 mm | Cửa hồi hoặc cửa thăm trần |
| 1000 × 150 mm | Cửa gió dạng dài |
| 1200 × 150 mm | Cấp/hồi gió trần |
| 1000 × 200 mm | Hệ thống HVAC văn phòng |
| 1200 × 200 mm | Công trình có miệng gió dài |
| Theo yêu cầu | Sản xuất theo thiết kế thực tế |
Các kích thước 600×600, 1000×150, 1200×150, 1000×200 và 1200×200 mm được liệt kê trên trang sản phẩm; nhà cung cấp cũng nhận sản xuất theo yêu cầu.
Khi lựa chọn kích thước, cần căn cứ vào lưu lượng gió, vận tốc qua cửa, diện tích hữu dụng và yêu cầu tiếp cận bảo trì, không nên chỉ chọn theo kích thước ô trần.
