BMS HVAC Là Gì? Vai Trò Trong Quản Lý Tòa Nhà

Trong các tòa nhà hiện đại, hệ thống điều hòa không khí không chỉ có nhiệm vụ làm mát. HVAC còn phải kiểm soát nhiệt độ, độ ẩm, gió tươi, chất lượng không khí và mức tiêu thụ năng lượng.

Khi công trình có nhiều Chiller, AHU, FCU, quạt, bơm, van và cảm biến, việc kiểm tra thủ công từng thiết bị sẽ mất nhiều thời gian và dễ bỏ sót sự cố.

BMS HVAC được triển khai để giải quyết bài toán đó.

Hệ thống giúp tập trung dữ liệu, trạng thái thiết bị, cảnh báo và lệnh điều khiển lên một nền tảng quản lý chung. Nhờ đó, đội kỹ thuật có thể theo dõi toàn bộ hệ thống HVAC nhanh chóng và chính xác hơn.

BMS HVAC là gì?

BMS là viết tắt của Building Management System, nghĩa là hệ thống quản lý tòa nhà.

BMS cho phép giám sát, điều khiển, cảnh báo và lưu trữ dữ liệu của các hệ thống kỹ thuật như:

Điều hòa không khí và thông gió.

Hệ thống điện.

Chiếu sáng.
Cấp thoát nước.
Thang máy.
Kiểm soát ra vào.
Quản lý năng lượng.

BMS HVAC là phần quản lý dành riêng cho hệ thống Heating, Ventilation and Air Conditioning, bao gồm sưởi ấm, thông gió và điều hòa không khí.

Thông qua BMS, người vận hành có thể theo dõi Chiller, AHU, FCU, VRV/VRF, quạt, bơm, van và cảm biến trên một giao diện tập trung.

Hiểu đơn giản về BMS HVAC

Có thể hình dung HVAC là hệ thống tạo ra và phân phối không khí cho công trình, còn BMS là trung tâm giám sát và điều phối.

BMS có thể giúp kỹ thuật viên biết:

Chiller hoặc bơm nào đang hoạt động.
Khu vực nào có nhiệt độ vượt mức cài đặt.
AHU nào đang báo tắc lọc.
Quạt nào bị lỗi hoặc mất tín hiệu.
Nồng độ CO₂ có vượt ngưỡng không.
Thiết bị nào đang chạy ngoài lịch.
Khu vực nào vẫn làm lạnh dù không sử dụng.

Thay vì đi kiểm tra từng tầng, đội vận hành có thể nhìn thấy tình trạng toàn bộ hệ thống trên một màn hình.

BMS HVAC khác gì với điều khiển thông thường?

Điều khiển thông thường thường chỉ quản lý một thiết bị hoặc một cụm thiết bị riêng biệt.

Ví dụ:

FCU có bộ điều khiển nhiệt độ riêng.
AHU có tủ điều khiển riêng.
Chiller có bộ điều khiển của nhà sản xuất.
VRV/VRF có bộ điều khiển trung tâm riêng.

BMS HVAC kết nối các thiết bị này lên một nền tảng chung và bổ sung nhiều chức năng:

Giám sát tập trung.
Thiết lập lịch vận hành.
Lưu dữ liệu lịch sử.
Cảnh báo sự cố.
Điều khiển liên động.
Phân quyền người sử dụng.
Tổng hợp báo cáo.
Theo dõi tiêu thụ năng lượng.

BMS không thay thế hoàn toàn kỹ sư vận hành mà giúp kỹ sư có dữ liệu đầy đủ để đưa ra quyết định nhanh và chính xác hơn.

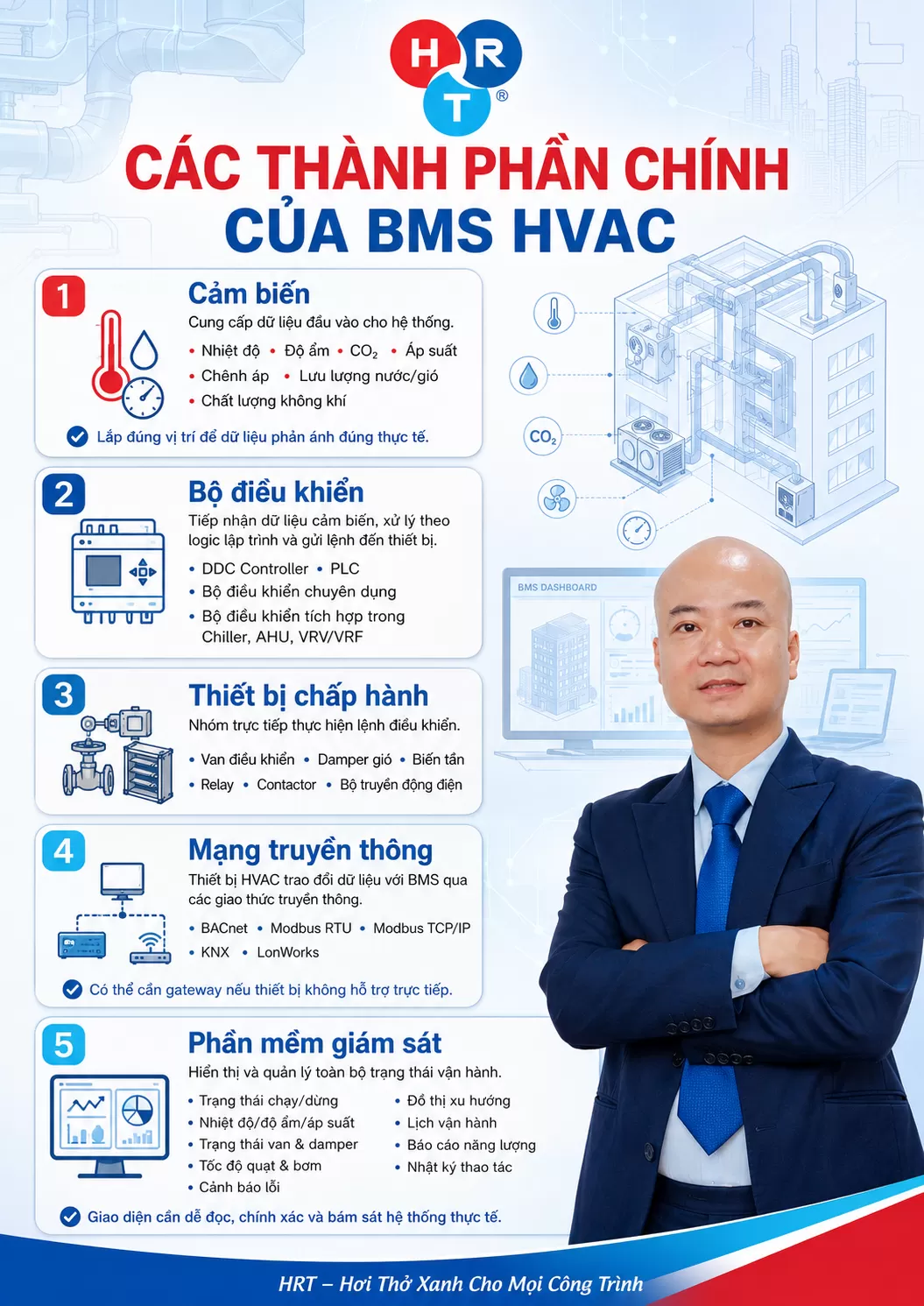

Các thành phần chính của BMS HVAC

Cảm biến

Cảm biến cung cấp dữ liệu đầu vào cho hệ thống.

Các loại thường dùng gồm:

Cảm biến nhiệt độ.
Cảm biến độ ẩm.
Cảm biến CO₂.
Cảm biến áp suất.
Cảm biến chênh áp.
Cảm biến lưu lượng nước và lưu lượng gió.
Cảm biến chất lượng không khí.

Cảm biến phải được lựa chọn và lắp đặt đúng vị trí. Nếu cảm biến đặt sai, dữ liệu gửi về BMS sẽ không phản ánh đúng điều kiện thực tế.

Bộ điều khiển

Bộ điều khiển tiếp nhận dữ liệu cảm biến, xử lý theo logic được lập trình và gửi lệnh đến thiết bị.

Thiết bị điều khiển có thể là:

DDC Controller.
PLC.
Bộ điều khiển chuyên dụng.
Bộ điều khiển tích hợp trong Chiller, AHU hoặc VRV/VRF.

Thiết bị chấp hành

Đây là nhóm trực tiếp thực hiện lệnh điều khiển, bao gồm:

Van điều khiển.
Damper gió.
Biến tần.
Relay.
Contactor.
Bộ truyền động điện.

Mạng truyền thông

Thiết bị HVAC trao đổi dữ liệu với BMS thông qua các giao thức như:

BACnet.
Modbus RTU.

Modbus TCP/IP.

KNX.
LonWorks.

Nếu thiết bị không hỗ trợ trực tiếp giao thức của BMS, dự án có thể cần sử dụng gateway chuyển đổi.

Phần mềm giám sát

Phần mềm BMS hiển thị:

Trạng thái chạy và dừng.
Nhiệt độ, độ ẩm, áp suất.
Trạng thái van và damper.
Tốc độ quạt và bơm.
Cảnh báo lỗi.
Đồ thị xu hướng.
Lịch vận hành.
Báo cáo năng lượng.
Nhật ký thao tác.

Giao diện không cần quá cầu kỳ nhưng phải dễ đọc, chính xác và phản ánh đúng hệ thống ngoài thực tế.

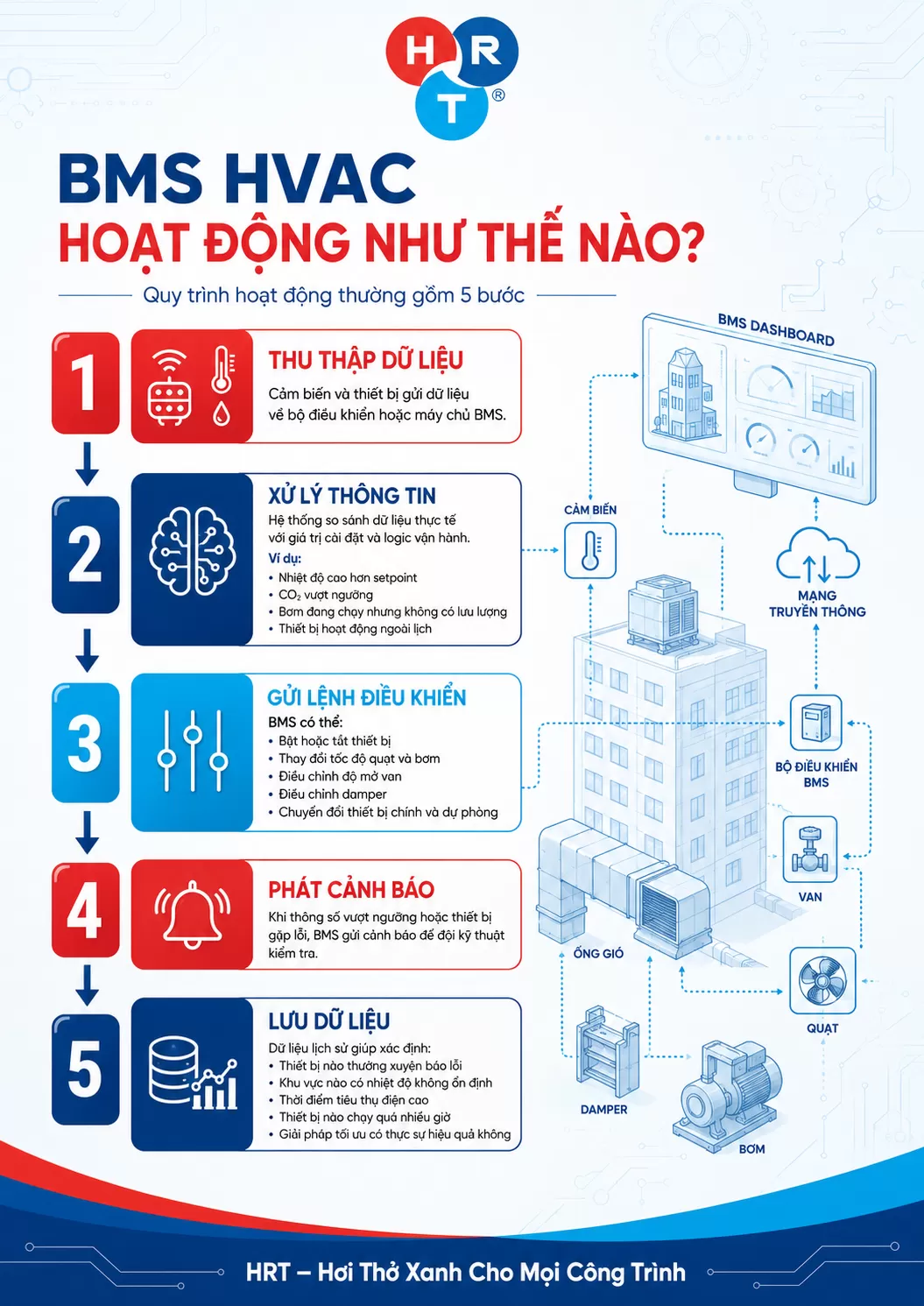

BMS HVAC hoạt động như thế nào?

Quá trình hoạt động thường gồm năm bước.

Thu thập dữ liệu

Cảm biến và thiết bị gửi dữ liệu về bộ điều khiển hoặc máy chủ BMS.

Xử lý thông tin

Hệ thống so sánh dữ liệu thực tế với giá trị cài đặt và logic vận hành.

Ví dụ:

Nhiệt độ cao hơn setpoint.
CO₂ vượt ngưỡng.
Bơm đang chạy nhưng không có lưu lượng.
Thiết bị hoạt động ngoài lịch.

Gửi lệnh điều khiển

BMS có thể:

Bật hoặc tắt thiết bị.
Thay đổi tốc độ quạt và bơm.
Điều chỉnh độ mở van.
Điều chỉnh damper.
Chuyển đổi thiết bị chính và dự phòng.

Phát cảnh báo

Khi thông số vượt ngưỡng hoặc thiết bị gặp lỗi, BMS gửi cảnh báo để đội kỹ thuật kiểm tra.

Lưu dữ liệu

Dữ liệu lịch sử giúp xác định:

Thiết bị nào thường xuyên báo lỗi.
Khu vực nào có nhiệt độ không ổn định.
Thời điểm tiêu thụ điện cao.
Thiết bị nào chạy quá nhiều giờ.
Giải pháp tối ưu có thực sự hiệu quả không.

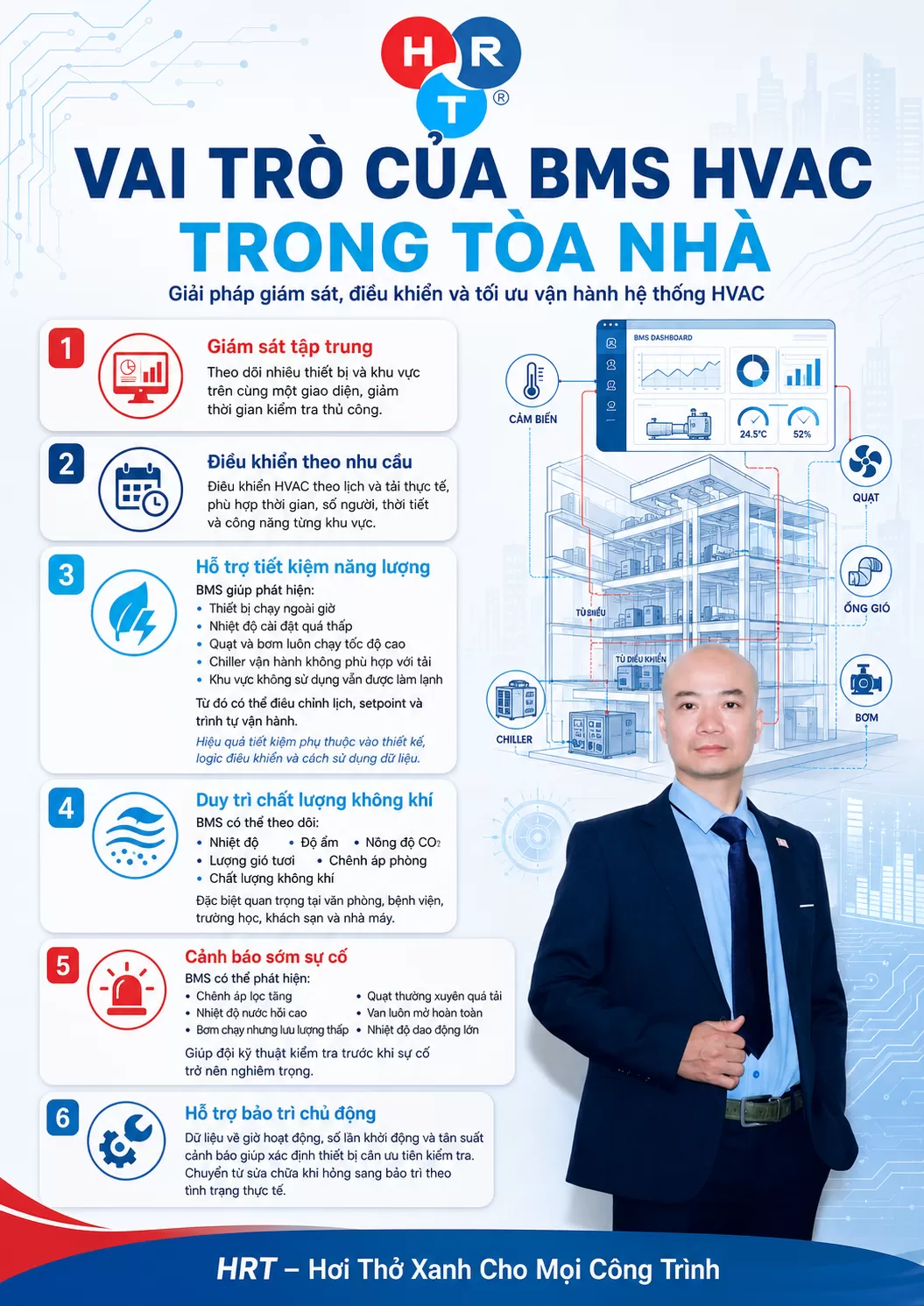

Vai trò của BMS HVAC trong tòa nhà

Giám sát tập trung

BMS giúp đội kỹ thuật theo dõi nhiều thiết bị và khu vực trên cùng một giao diện, giảm thời gian kiểm tra thủ công.

Điều khiển theo nhu cầu

Nhu cầu làm lạnh thay đổi theo thời gian, số người, thời tiết và công năng từng khu vực.

BMS có thể điều khiển HVAC theo lịch và tải thực tế, tránh vận hành không cần thiết.

Hỗ trợ tiết kiệm năng lượng

BMS giúp phát hiện:

Thiết bị chạy ngoài giờ.
Nhiệt độ cài đặt quá thấp.
Quạt và bơm luôn chạy tốc độ cao.
Chiller vận hành không phù hợp với tải.
Khu vực không sử dụng vẫn được làm lạnh.

Từ dữ liệu này, đội vận hành có thể điều chỉnh lịch, setpoint và trình tự vận hành.

BMS không tự tạo ra một mức tiết kiệm điện cố định. Hiệu quả phụ thuộc vào thiết kế, logic điều khiển và cách sử dụng dữ liệu.

Duy trì chất lượng không khí

Khi có cảm biến phù hợp, BMS có thể theo dõi:

Nhiệt độ.
Độ ẩm.
Nồng độ CO₂.
Lượng gió tươi.
Chênh áp phòng.
Chất lượng không khí.

Điều này đặc biệt quan trọng tại văn phòng, bệnh viện, trường học, khách sạn và nhà máy.

Cảnh báo sớm sự cố

BMS có thể phát hiện các dấu hiệu bất thường như:

Chênh áp lọc tăng.
Nhiệt độ nước hồi cao.
Bơm chạy nhưng lưu lượng thấp.
Quạt thường xuyên quá tải.
Van luôn mở hoàn toàn.
Nhiệt độ dao động lớn.

Nhờ đó, đội kỹ thuật có thể kiểm tra trước khi sự cố trở nên nghiêm trọng.

Hỗ trợ bảo trì chủ động

Dữ liệu về giờ hoạt động, số lần khởi động và tần suất cảnh báo giúp xác định thiết bị cần ưu tiên kiểm tra.

Điều này giúp chuyển từ sửa chữa khi hỏng sang bảo trì dựa trên tình trạng thực tế.

BMS có thể quản lý thiết bị HVAC nào?

Hệ thống Chiller

BMS có thể giám sát:

Trạng thái Chiller.
Nhiệt độ nước lạnh cấp và hồi.
Bơm nước lạnh.
Bơm giải nhiệt.
Tháp giải nhiệt.
Lưu lượng và áp suất.
Cảnh báo lỗi.

Hệ thống AHU

Các điểm thường tích hợp gồm:

Trạng thái quạt.
Tốc độ quạt.
Nhiệt độ gió cấp và hồi.
Van nước lạnh.
Damper gió tươi.
Chênh áp lọc.
Lịch vận hành.

Hệ thống FCU

BMS có thể quản lý nhiệt độ phòng, trạng thái thiết bị, van nước lạnh, tốc độ quạt và lịch hoạt động.

Hệ thống VRV/VRF

Thông qua gateway, BMS có thể:

Bật hoặc tắt tập trung.
Quản lý nhiệt độ đặt.
Theo dõi mã lỗi.
Thiết lập lịch.
Quản lý theo khu vực.

Khả năng đọc và điều khiển phụ thuộc vào từng hãng và từng model.

Hệ thống thông gió

BMS có thể quản lý quạt cấp gió tươi, quạt hút khí thải, quạt tầng hầm, biến tần, damper và cảm biến CO₂.

Công trình nào nên sử dụng BMS HVAC?

BMS HVAC phù hợp với:

Tòa nhà văn phòng.
Trung tâm thương mại.
Khách sạn và resort.
Bệnh viện.
Trường học.
Nhà máy.
Khu công nghiệp.
Phòng sạch.
Kho bảo quản.
Công trình cần cải tạo hệ thống HVAC.

Thời điểm tốt nhất để tính đến BMS là từ giai đoạn thiết kế M&E. Khi đó, dự án có thể chủ động xác định cảm biến, điểm I/O, giao thức, tủ điều khiển và kịch bản vận hành.

Sai lầm thường gặp khi triển khai BMS HVAC

Chỉ quan tâm giao diện

Giao diện đẹp nhưng cảm biến sai, dữ liệu thiếu hoặc logic không đúng thì BMS cũng không mang lại giá trị.

Không xác định rõ điểm I/O

Cần phân biệt rõ điểm dùng để giám sát, cảnh báo, điều khiển và lưu dữ liệu.

Quá nhiều điểm sẽ tăng chi phí. Quá ít điểm khiến hệ thống thiếu dữ liệu quan trọng.

Không kiểm tra giao thức thiết bị

Nếu không kiểm tra từ đầu, BMS có thể không đọc hoặc điều khiển được đầy đủ thiết bị.

Lắp cảm biến sai vị trí

Dữ liệu đầu vào sai sẽ làm toàn bộ logic điều khiển hoạt động không chính xác.

Không xây dựng kịch bản vận hành

Cần xác định rõ:

Khi nào thiết bị khởi động và dừng.
Trình tự vận hành.
Ngưỡng cảnh báo.
Điều kiện chuyển đổi thiết bị.
Cách xử lý khi mất tín hiệu.
Quyền thao tác của từng nhóm nhân sự.

Bỏ qua commissioning

Commissioning cần kiểm tra:

Từng tín hiệu.
Lệnh điều khiển.
Logic liên động.
Cảnh báo.
Lịch vận hành.
Dữ liệu lưu trữ.
Các tình huống lỗi.

Phần mềm hiển thị được tín hiệu chưa có nghĩa hệ thống đã chạy đúng.

Quy trình triển khai BMS HVAC hiệu quả

Một quy trình phù hợp gồm:

Khảo sát nhu cầu

Xác định rõ thiết bị cần quản lý, dữ liệu cần thu thập và mức độ tự động hóa.

Xây dựng danh sách điểm

Lập danh sách tín hiệu giám sát, điều khiển, cảnh báo và lưu trữ.

Thiết kế logic điều khiển

Logic phải phù hợp với công năng, tải lạnh và lịch sử dụng thực tế.

Kiểm tra tương thích

Kiểm tra giao thức, gateway và khả năng kết nối của từng thiết bị.

Thi công đồng bộ

Hệ thống HVAC, điện và BMS phải phối hợp rõ trách nhiệm để tránh thiếu dây hoặc thiếu tín hiệu.

Chạy thử và nghiệm thu

Đối chiếu toàn bộ dữ liệu trên BMS với trạng thái thực tế ngoài hiện trường.

Đào tạo và bàn giao

Hồ sơ bàn giao cần có:

Bản vẽ hoàn công.
Danh sách điểm.
Sơ đồ kết nối.
Logic điều khiển.
Hướng dẫn vận hành.
Biên bản chạy thử.
Tài khoản và phân quyền.

HRT tiếp cận BMS trong giải pháp HVAC tổng thể

BMS không nên được tách rời khỏi hệ thống điều hòa thông gió.

Một hệ thống BMS chỉ phát huy hiệu quả khi:

HVAC được thiết kế đúng.
Thiết bị được lựa chọn phù hợp.
Cảm biến được lắp đúng vị trí.
Giao thức được kiểm tra từ đầu.
Logic điều khiển sát với thực tế.
Hệ thống được commissioning đầy đủ.
Đội vận hành được đào tạo.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT tiếp cận BMS HVAC như một phần trong giải pháp HVAC tổng thể.

HRT làm rõ ngay từ đầu:

Thiết bị nào cần giám sát.
Thiết bị nào cần điều khiển.
Dữ liệu nào cần lưu.
Mức tự động hóa phù hợp.
Mục tiêu tiết kiệm năng lượng.
Trách nhiệm của từng đơn vị.
Khả năng mở rộng trong tương lai.

BMS không chỉ giúp nhìn thấy hệ thống mà phải giúp chủ đầu tư hiểu rõ hơn, kiểm soát tốt hơn và xử lý nhanh hơn.

Kết luận

BMS HVAC là giải pháp giúp giám sát, điều khiển, cảnh báo và lưu trữ dữ liệu của hệ thống điều hòa thông gió trên một nền tảng tập trung.

Hệ thống có thể quản lý Chiller, AHU, FCU, VRV/VRF, bơm, quạt, van và cảm biến.

Khi được thiết kế và triển khai đúng, BMS HVAC giúp:

Giảm kiểm tra thủ công.
Phát hiện sự cố nhanh.
Điều khiển thiết bị theo nhu cầu.
Hỗ trợ tiết kiệm năng lượng.
Nâng cao chất lượng không khí.
Hỗ trợ bảo trì chủ động.
Minh bạch dữ liệu vận hành.

Giá trị thực của BMS không nằm ở giao diện đẹp mà nằm ở dữ liệu chính xác, logic phù hợp và khả năng hỗ trợ đội vận hành ra quyết định.

Đúng từ đầu – Rõ đến cùng – Xanh bền vững.
