Van gió HVAC là gì?

Van gió HVAC là thiết bị được lắp đặt trên hệ thống đường ống gió nhằm kiểm soát sự chuyển động của không khí.

Tùy theo mục đích sử dụng, van gió có thể thực hiện các chức năng:

• Điều chỉnh lưu lượng gió.
• Đóng hoặc mở dòng khí.
• Chia gió cho từng khu vực.
• Ngăn dòng khí đi ngược chiều.
• Kiểm soát áp suất trong hệ thống.
• Đảm bảo an toàn khi có sự cố cháy.

Trong hệ thống HVAC, van gió thường được kết hợp với:

• AHU.
• FCU.
• Quạt thông gió.
• Hệ thống ống gió.
• Cảm biến điều khiển.
• Bộ truyền động actuator.
• Hệ thống BMS.

Việc lựa chọn van gió không chỉ dựa trên kích thước đường ống mà cần tính toán dựa trên:

• Lưu lượng gió.
• Áp suất hệ thống.
• Môi trường sử dụng.
• Yêu cầu điều khiển tự động.

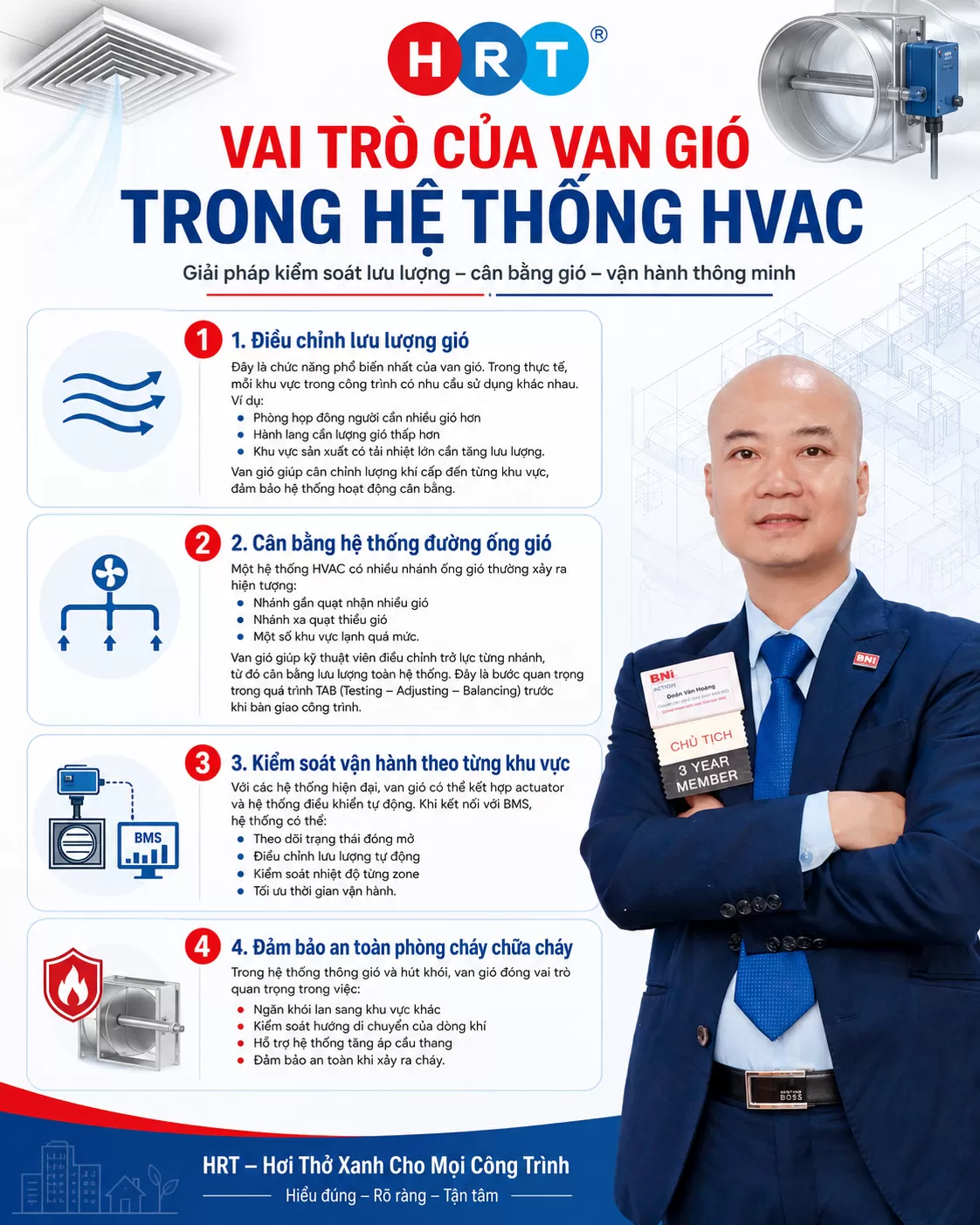

Vai trò của van gió trong hệ thống HVAC

1. Điều chỉnh lưu lượng gió

Đây là chức năng phổ biến nhất của van gió.

Trong thực tế, mỗi khu vực trong công trình có nhu cầu sử dụng khác nhau.

Ví dụ:

• Phòng họp đông người cần nhiều gió hơn.
• Hành lang cần lượng gió thấp hơn.
• Khu vực sản xuất có tải nhiệt lớn cần tăng lưu lượng.

Van gió giúp cân chỉnh lượng khí cấp đến từng khu vực, đảm bảo hệ thống hoạt động cân bằng.

2. Cân bằng hệ thống đường ống gió

Một hệ thống HVAC có nhiều nhánh ống gió thường xảy ra hiện tượng:

• Nhánh gần quạt nhận nhiều gió.
• Nhánh xa quạt thiếu gió.
• Một số khu vực lạnh quá mức.

Van gió giúp kỹ thuật viên điều chỉnh trở lực từng nhánh, từ đó cân bằng lưu lượng toàn hệ thống.

Đây là bước quan trọng trong quá trình TAB (Testing – Adjusting – Balancing) trước khi bàn giao công trình.

3. Kiểm soát vận hành theo từng khu vực

Với các hệ thống hiện đại, van gió có thể kết hợp actuator và hệ thống điều khiển tự động.

Khi kết nối với BMS, hệ thống có thể:

• Theo dõi trạng thái đóng mở.
• Điều chỉnh lưu lượng tự động.
• Kiểm soát nhiệt độ từng zone.
• Tối ưu thời gian vận hành.

4. Đảm bảo an toàn phòng cháy chữa cháy

Trong hệ thống thông gió và hút khói, van gió đóng vai trò quan trọng trong việc:

• Ngăn khói lan sang khu vực khác.
• Kiểm soát hướng di chuyển của dòng khí.
• Hỗ trợ hệ thống tăng áp cầu thang.
• Đảm bảo an toàn khi xảy ra cháy.

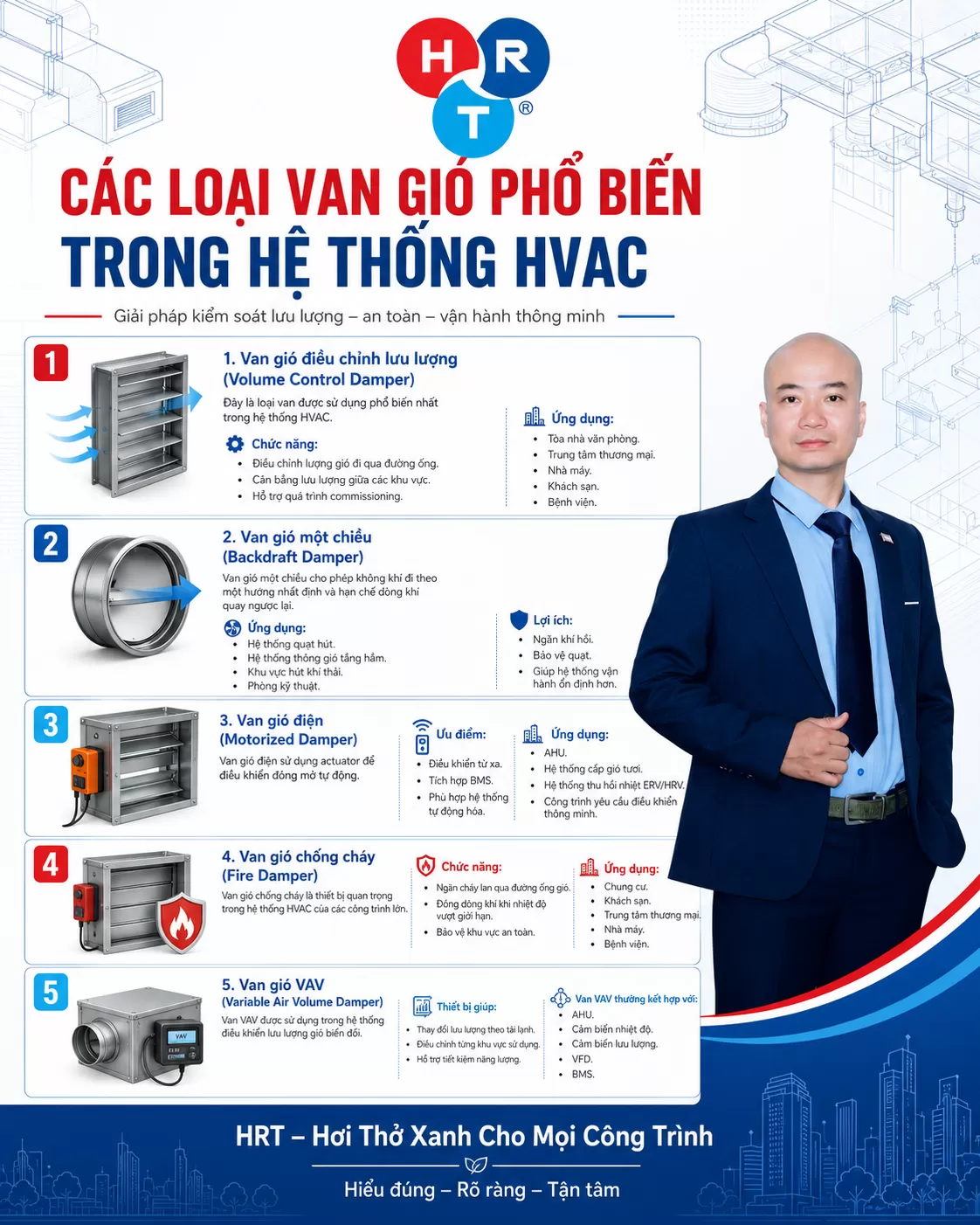

Các loại van gió phổ biến trong hệ thống HVAC

1. Van gió điều chỉnh lưu lượng (Volume Control Damper)

Đây là loại van được sử dụng phổ biến nhất trong hệ thống HVAC.

Chức năng:

• Điều chỉnh lượng gió đi qua đường ống.
• Cân bằng lưu lượng giữa các khu vực.
• Hỗ trợ quá trình commissioning.

Ứng dụng:

• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Nhà máy.
• Khách sạn.
• Bệnh viện.

2. Van gió một chiều (Backdraft Damper)

Van gió một chiều cho phép không khí đi theo một hướng nhất định và hạn chế dòng khí quay ngược lại.

Ứng dụng:

• Hệ thống quạt hút.
• Hệ thống thông gió tầng hầm.
• Khu vực hút khí thải.
• Phòng kỹ thuật.

Lợi ích:

• Ngăn khí hồi.
• Bảo vệ quạt.
• Giúp hệ thống vận hành ổn định hơn.

3. Van gió điện (Motorized Damper)

Van gió điện sử dụng actuator để điều khiển đóng mở tự động.

Ưu điểm:

• Điều khiển từ xa.
• Tích hợp BMS.
• Phù hợp hệ thống tự động hóa.

Ứng dụng:

• AHU.
• Hệ thống cấp gió tươi.
• Hệ thống thu hồi nhiệt ERV/HRV.
• Công trình yêu cầu điều khiển thông minh.

4. Van gió chống cháy (Fire Damper)

Van gió chống cháy là thiết bị quan trọng trong hệ thống HVAC của các công trình lớn.

Chức năng:

• Ngăn cháy lan qua đường ống gió.
• Đóng dòng khí khi nhiệt độ vượt giới hạn.
• Bảo vệ khu vực an toàn.

Ứng dụng:

• Chung cư.
• Khách sạn.
• Trung tâm thương mại.
• Nhà máy.
• Bệnh viện.

5. Van gió VAV (Variable Air Volume Damper)

Van VAV được sử dụng trong hệ thống điều khiển lưu lượng gió biến đổi.

Thiết bị giúp:

• Thay đổi lưu lượng theo tải lạnh.
• Điều chỉnh từng khu vực sử dụng.
• Hỗ trợ tiết kiệm năng lượng.

Van VAV thường kết hợp với:

• AHU.
• Cảm biến nhiệt độ.
• Cảm biến lưu lượng.
• VFD.
• BMS.

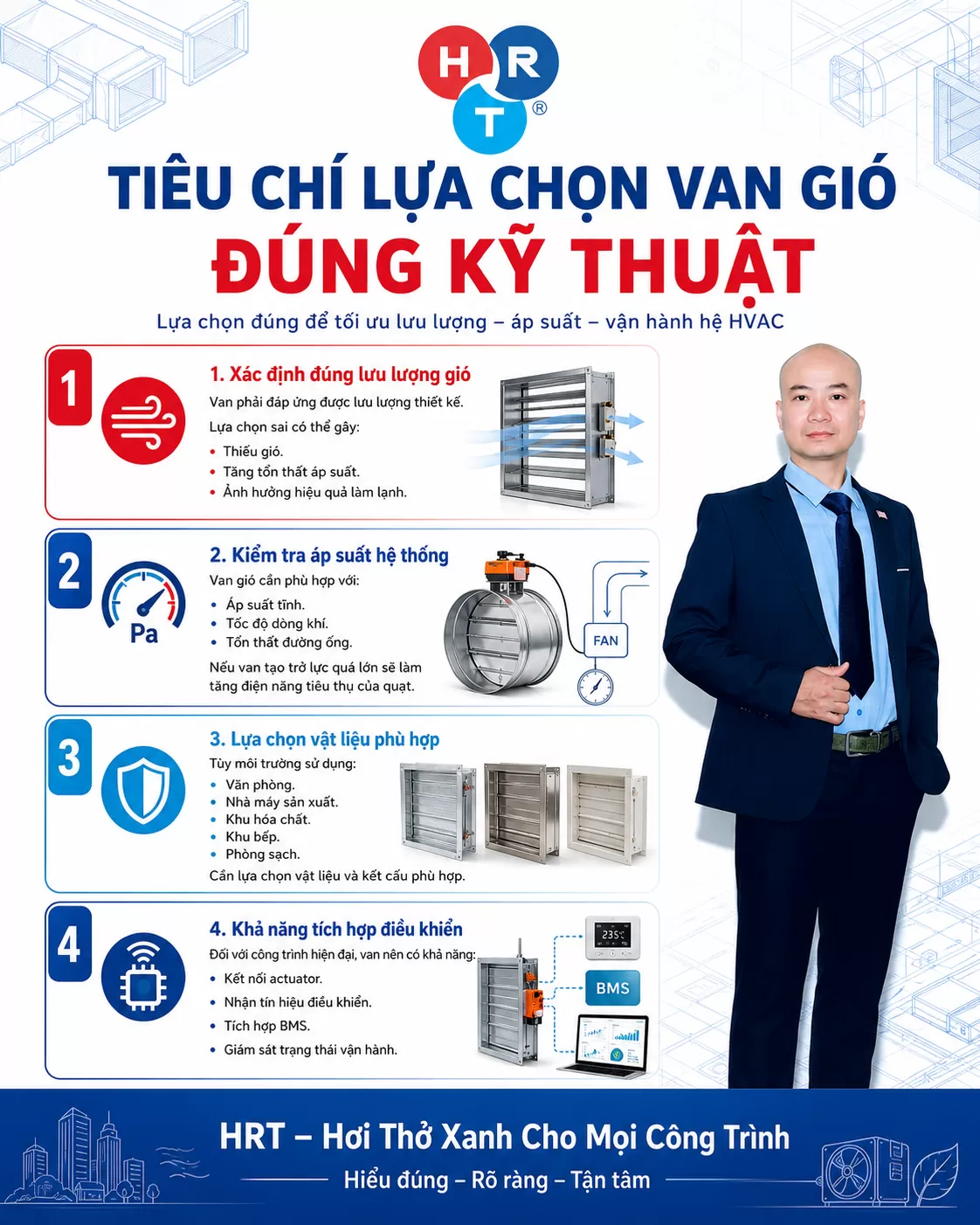

Tiêu chí lựa chọn van gió đúng kỹ thuật

1. Xác định đúng lưu lượng gió

Van phải đáp ứng được lưu lượng thiết kế.

Lựa chọn sai có thể gây:

• Thiếu gió.
• Tăng tổn thất áp suất.
• Ảnh hưởng hiệu quả làm lạnh.

2. Kiểm tra áp suất hệ thống

Van gió cần phù hợp với:

• Áp suất tĩnh.
• Tốc độ dòng khí.
• Tổn thất đường ống.

Nếu van tạo trở lực quá lớn sẽ làm tăng điện năng tiêu thụ của quạt.

3. Lựa chọn vật liệu phù hợp

Tùy môi trường sử dụng:

• Văn phòng.
• Nhà máy sản xuất.
• Khu hóa chất.
• Khu bếp.
• Phòng sạch.

Cần lựa chọn vật liệu và kết cấu phù hợp.

4. Khả năng tích hợp điều khiển

Đối với công trình hiện đại, van nên có khả năng:

• Kết nối actuator.
• Nhận tín hiệu điều khiển.
• Tích hợp BMS.
• Giám sát trạng thái vận hành.

Những sai lầm thường gặp khi sử dụng van gió HVAC

Chọn van theo kích thước mà không tính toán lưu lượng

Đây là lỗi phổ biến khiến hệ thống:

• Không đủ gió.
• Không cân bằng.
• Tiêu hao năng lượng.

Lắp đặt sai vị trí

Vị trí van ảnh hưởng trực tiếp đến:

• Khả năng điều chỉnh.
• Độ ổn định dòng khí.
• Tiếng ồn.

Không cân chỉnh sau thi công

Van gió cần được kiểm tra và điều chỉnh sau khi hoàn thành hệ thống.

Các bước cần thực hiện:

• Đo lưu lượng.
• Kiểm tra áp suất.
• Điều chỉnh góc mở.
• Cân bằng từng nhánh gió.

HRT – Giải pháp HVAC đồng bộ từ thiết kế đến vận hành

HRT không tiếp cận van gió như một phụ kiện đơn lẻ.

Chúng tôi đánh giá toàn bộ hệ thống:

Khảo sát hiện trạng → Tính toán → Thiết kế → Lựa chọn thiết bị → Thi công → Cân chỉnh → Tối ưu vận hành

Các giải pháp HRT triển khai:

Hệ thống VRV/VRF
Chiller – AHU – FCU
Hệ thống ống gió
Cấp gió tươi
Hút khí thải
Điều khiển BMS
Cải tạo và tối ưu năng lượng HVAC

Kết luận

Van gió là một thành phần nhỏ nhưng có ảnh hưởng lớn đến hiệu quả của toàn bộ hệ thống HVAC.

Một hệ thống vận hành ổn định không chỉ cần thiết bị tốt mà cần:

• Thiết kế đúng.
• Tính toán đúng.
• Lắp đặt đúng.
• Cân chỉnh đúng.
