1. Hệ thống nước ngưng điều hòa là gì?

Khi không khí đi qua coil lạnh, nhiệt độ bề mặt coil giảm xuống dưới điểm sương. Hơi ẩm trong không khí ngưng tụ thành nước, chảy xuống khay và được dẫn ra ngoài thông qua đường ống thoát nước ngưng.

Hệ thống thường gồm:

• Khay nước ngưng.

• Đầu thoát nước.

• Đường ống nước ngưng.

• P-trap hoặc bẫy nước.

• Điểm thông hơi, cửa vệ sinh.

• Bơm nước ngưng nếu không đủ cao độ thoát tự nhiên.

• Công tắc hoặc cảm biến báo tràn ở một số thiết bị.

Nước ngưng thường xuất hiện tại AHU, FCU, cassette, dàn lạnh giấu trần nối ống gió, dàn lạnh treo tường và hệ VRV/VRF.

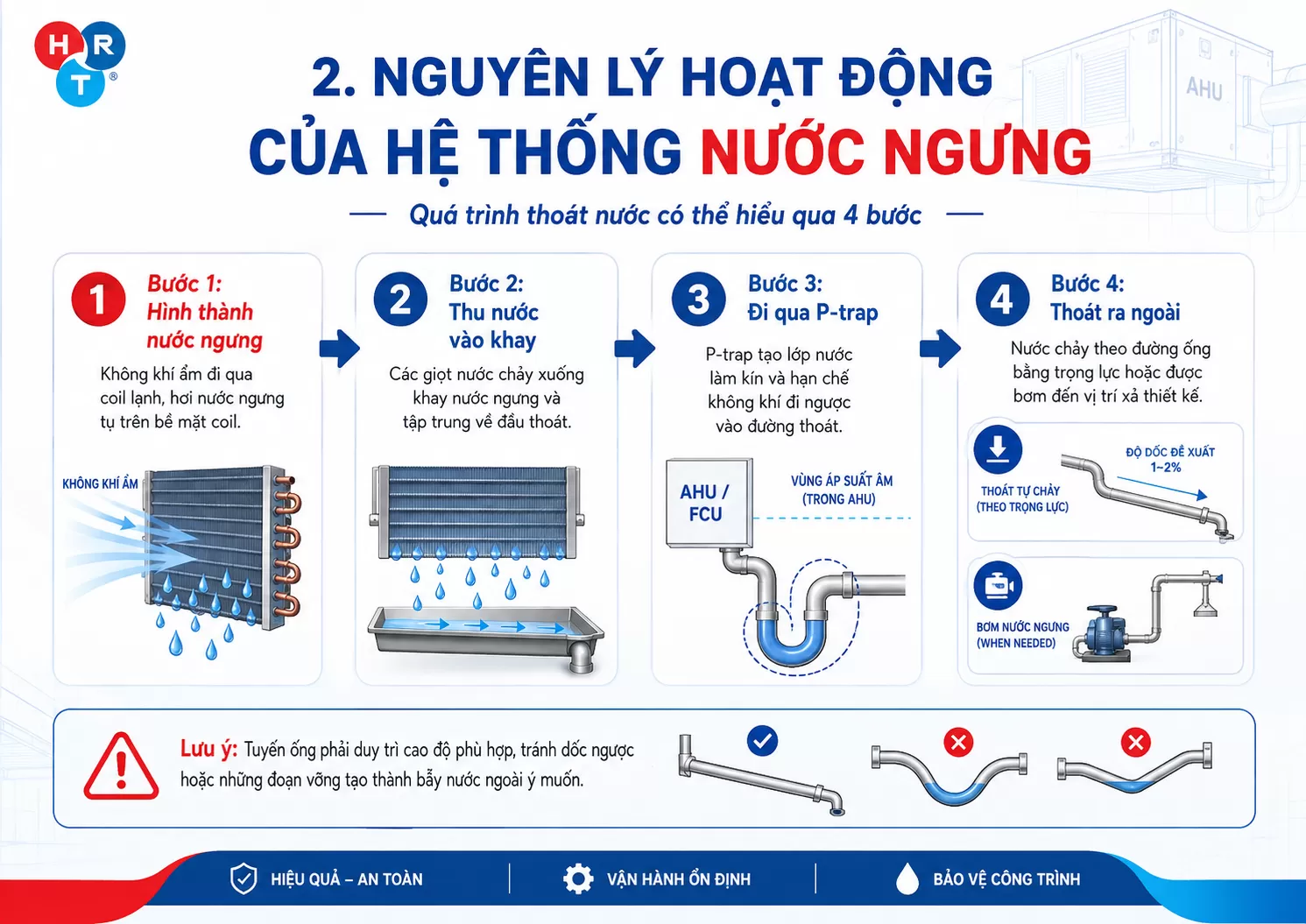

2. Nguyên lý hoạt động của hệ thống nước ngưng

Quá trình thoát nước có thể hiểu qua 4 bước:

Bước 1: Hình thành nước ngưng

Không khí ẩm đi qua coil lạnh, hơi nước ngưng tụ trên bề mặt coil.

Bước 2: Thu nước vào khay

Các giọt nước chảy xuống khay nước ngưng và tập trung về đầu thoát.

Bước 3: Đi qua P-trap

Với những thiết bị có chênh lệch áp suất, đặc biệt khu vực áp suất âm của AHU, P-trap giúp tạo lớp nước làm kín và hạn chế không khí đi ngược vào đường thoát.

Bước 4: Thoát ra ngoài

Nước tiếp tục chảy bằng trọng lực theo đường ống hoặc được bơm đến vị trí xả thiết kế.

Tuyến ống phải duy trì cao độ phù hợp, hạn chế dốc ngược hoặc những đoạn võng tạo thành bẫy nước ngoài ý muốn.

3. Dấu hiệu hệ thống nước ngưng đang gặp lỗi

Doanh nghiệp nên kiểm tra hệ thống khi xuất hiện một trong các dấu hiệu:

• Dàn lạnh nhỏ nước.

• Nước nhỏ từ trần xuống.

• Khay nước thường xuyên đầy.

• Nước thoát rất chậm.

• Trần xuất hiện vệt ố hoặc ẩm.

• Khu vực dàn lạnh có mùi ẩm mốc.

• Bơm nước ngưng chạy liên tục.

• Bơm không chạy khi nước dâng.

• Thiết bị báo lỗi hoặc báo tràn nước.

Đặc biệt, nước xuất hiện ngoài đường ống chưa chắc do ống bị rò. Nếu bảo ôn bị hở, hơi ẩm môi trường có thể ngưng tụ trên bề mặt ống và nhỏ xuống trần.

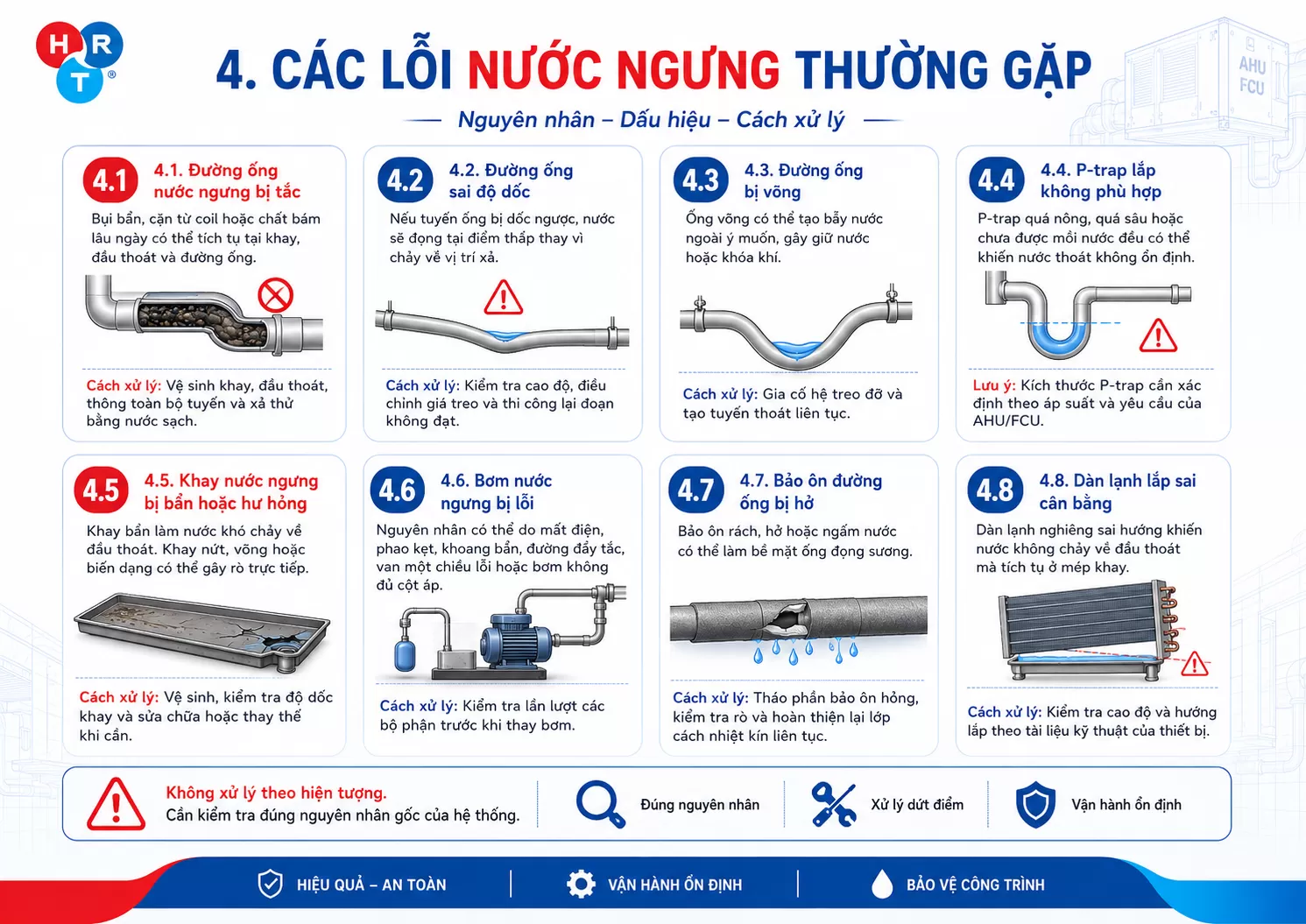

4. Các lỗi nước ngưng điều hòa thường gặp

4.1. Đường ống nước ngưng bị tắc

Bụi bẩn, cặn từ coil hoặc chất bám lâu ngày có thể tích tụ tại khay, đầu thoát và đường ống.

Cách xử lý:

Vệ sinh khay, đầu thoát và thông toàn bộ tuyến. Sau đó xả thử bằng nước sạch để kiểm tra khả năng thoát.

4.2. Đường ống sai độ dốc

Nếu tuyến ống bị dốc ngược, nước sẽ đọng tại điểm thấp thay vì chảy về vị trí xả.

Cách xử lý:

Kiểm tra lại cao độ, điều chỉnh giá treo và thi công lại những đoạn không đạt yêu cầu.

4.3. Đường ống bị võng

Ống võng có thể tạo một bẫy nước ngoài ý muốn, gây giữ nước hoặc khóa khí.

Cách xử lý:

Gia cố lại hệ treo đỡ và tạo tuyến thoát liên tục, tránh tình trạng chỉ thông ống nhưng không xử lý nguyên nhân gốc.

4.4. P-trap lắp không phù hợp

P-trap quá nông, quá sâu hoặc chưa được mồi nước đều có thể khiến nước thoát không ổn định.

Không nên sử dụng một kích thước P-trap cho mọi AHU hoặc FCU. Kích thước cần được xác định dựa trên áp suất và yêu cầu của thiết bị.

4.5. Khay nước ngưng bị bẩn hoặc hư hỏng

Khay bẩn làm nước khó chảy về đầu thoát. Khay nứt, võng hoặc biến dạng có thể gây rò trực tiếp.

Cần vệ sinh, kiểm tra độ dốc của khay và sửa chữa hoặc thay thế khi cần thiết.

4.6. Bơm nước ngưng bị lỗi

Nguyên nhân có thể đến từ:

• Mất nguồn điện.

• Phao bị kẹt.

• Khoang chứa bẩn.

• Đường đẩy bị tắc.

• Van một chiều lỗi.

• Bơm không đủ cột áp.

Không nên thay bơm ngay mà phải kiểm tra lần lượt các bộ phận liên quan.

4.7. Bảo ôn đường ống bị hở

Bảo ôn rách, hở hoặc ngấm nước có thể làm bề mặt ống đọng sương.

Cần tháo phần bảo ôn hỏng, kiểm tra đường ống có rò hay không, làm khô và hoàn thiện lại lớp cách nhiệt kín liên tục.

4.8. Dàn lạnh lắp sai cân bằng

Dàn lạnh nghiêng sai hướng khiến nước không chảy về đầu thoát mà tích tụ ở mép khay.

Cần kiểm tra cao độ và hướng lắp theo đúng tài liệu kỹ thuật của thiết bị.

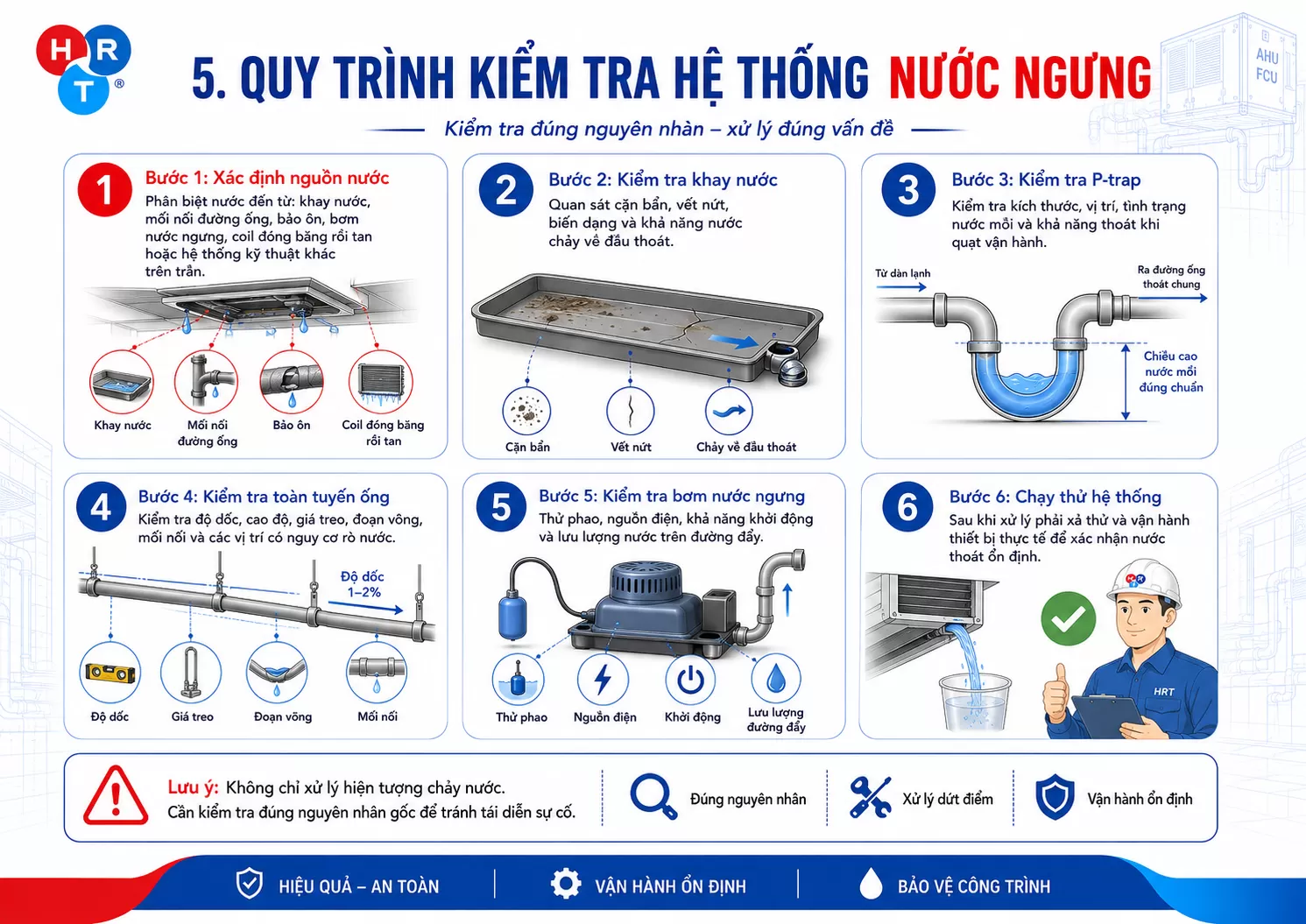

5. Quy trình kiểm tra hệ thống nước ngưng

Bước 1: Xác định nguồn nước

Phân biệt nước đến từ:

• Khay nước.

• Mối nối đường ống.

• Bảo ôn.

• Bơm nước ngưng.

• Coil đóng băng rồi tan.

• Hệ thống kỹ thuật khác trên trần.

Bước 2: Kiểm tra khay nước

Quan sát cặn bẩn, vết nứt, biến dạng và khả năng nước chảy về đầu thoát.

Bước 3: Kiểm tra P-trap

Kiểm tra kích thước, vị trí, tình trạng nước mồi và khả năng thoát khi quạt vận hành.

Bước 4: Kiểm tra toàn tuyến ống

Kiểm tra độ dốc, cao độ, giá treo, đoạn võng, mối nối và các vị trí có nguy cơ rò nước.

Bước 5: Kiểm tra bơm nước ngưng

Thử phao, nguồn điện, khả năng khởi động và lưu lượng nước trên đường đẩy.

Bước 6: Chạy thử hệ thống

Sau khi xử lý phải xả thử và vận hành thiết bị thực tế để xác nhận nước thoát ổn định.

6. Sai lầm khi xử lý điều hòa chảy nước

Một số lỗi thường gặp khi sửa chữa gồm:

• Chỉ thông ống mà không kiểm tra độ dốc.

• Không kiểm tra P-trap.

• Cho rằng P-trap càng sâu càng tốt.

• Không mồi nước cho P-trap trước khi chạy thử.

• Đấu tắt công tắc báo tràn.

• Dùng hóa chất thông ống không phù hợp.

• Không kiểm tra bảo ôn.

• Không kiểm tra lọc gió và coil.

• Sửa xong nhưng không chạy thử dưới tải thực tế.

Xử lý phần nước chảy chỉ giải quyết hiện tượng. Muốn hạn chế lỗi tái diễn phải tìm được nguyên nhân gốc của hệ thống.

7. Khi nào cần cải tạo hệ thống nước ngưng?

Nên khảo sát và cải tạo khi:

• Tắc đường nước ngưng xảy ra nhiều lần.

• Điều hòa thường xuyên chảy nước.

• Tuyến ống có nhiều đoạn võng hoặc dốc ngược.

• Di chuyển hoặc thay mới FCU, AHU, dàn lạnh.

• Bảo ôn xuống cấp.

• Giá treo đường ống biến dạng.

• Thiếu cửa thăm để vệ sinh.

• Hệ thống cũ không còn phù hợp với thiết bị mới.

8. Giải pháp kiểm tra hệ thống nước ngưng tại HRT

Tại HRT, việc xử lý nước ngưng được thực hiện theo nguyên tắc xác định đúng nguyên nhân trước khi đưa ra phương án.

Hệ thống được xem xét đồng bộ giữa:

Thiết bị → Coil → Khay nước → P-trap → Đường ống → Bơm → Bảo ôn → Điều kiện vận hành.

Tùy hiện trạng công trình, giải pháp có thể bao gồm vệ sinh, thông tuyến, điều chỉnh cao độ, xử lý mối nối, sửa khay nước, kiểm tra bơm, hoàn thiện bảo ôn hoặc cải tạo hệ thống liên quan.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến giải pháp xử lý đúng nguyên nhân, hạn chế sửa chữa tạm thời và giúp hệ thống HVAC vận hành ổn định, an toàn, bền vững.

9. Kết luận

Hệ thống nước ngưng điều hòa không trực tiếp tạo ra năng suất lạnh nhưng đóng vai trò quan trọng trong vận hành AHU, FCU và hệ thống VRV/VRF.

Tắc ống, sai độ dốc, P-trap không phù hợp, khay nước hư, bơm lỗi hoặc bảo ôn không kín đều có thể dẫn đến chảy nước và hư hỏng trần.

Vì vậy, khi điều hòa xuất hiện nước bất thường, cần kiểm tra toàn bộ hệ thống thay vì chỉ thông đường ống.
