Các lỗi hệ thống điều hòa VRV kỹ thuật cần tránh

Lỗi hệ thống điều hòa VRV là gì ?

Hệ thống điều hòa trung tâm VRV/VRF được sử dụng rộng rãi tại văn phòng, khách sạn, biệt thự, trung tâm thương mại và nhiều công trình có nhu cầu điều khiển nhiệt độ độc lập theo từng khu vực.

Ưu điểm của VRV là khả năng điều chỉnh công suất linh hoạt, tiết kiệm năng lượng và kết nối nhiều dàn lạnh trên cùng một hệ thống. Tuy nhiên, đây cũng là hệ thống đòi hỏi kỹ thuật cao.

Trong thực tế, không ít sự cố VRV không bắt nguồn từ thiết bị, mà xuất phát từ những sai sót trong quá trình:

Khảo sát → Thiết kế → Bóc tách → Thi công → Thử kín → Hút chân không → Nạp môi chất → Chạy thử → Nghiệm thu.

Một lỗi nhỏ ở đường ống, bộ chia gas, bảo ôn hoặc dây truyền thông có thể ảnh hưởng đến khả năng vận hành của cả hệ thống.

Dưới đây là những lỗi hệ thống điều hòa VRV cần đặc biệt tránh.

1. Chọn sai kích thước đường ống đồng VRV

Đường ống môi chất là “mạch tuần hoàn” kết nối dàn nóng và các dàn lạnh.

Lỗi hệ thống điều hòa VRV

• Chọn đường kính ống theo kinh nghiệm.
• Không đúng với model thiết bị.
• Thay đổi tuyến ống nhưng không tính toán lại.
• Không kiểm tra tổng chiều dài tương đương.
• Không kiểm soát chênh cao giữa dàn nóng và dàn lạnh.
• Dùng sai kích thước tại các nhánh chia.

Hậu quả

Kích thước ống không phù hợp có thể gây:

• Phân phối môi chất không ổn định.
• Dàn lạnh xa bị thiếu lạnh.
• Áp suất vận hành bất thường.
• Giảm hiệu suất hệ thống.
• Máy nén phải làm việc trong điều kiện không tối ưu.

Cách tránh

Đường kính ống phải được lựa chọn dựa trên:

Model thiết bị + công suất kết nối + chiều dài tuyến ống + vị trí bộ chia + chênh cao + yêu cầu của nhà sản xuất.

Không nên áp dụng một kích thước đường ống cố định cho mọi dự án.

2. Thi công đường ống đồng không đúng kỹ thuật

Không chỉ kích thước, chất lượng thi công đường ống cũng ảnh hưởng trực tiếp đến độ ổn định của VRV.

Các lỗi phổ biến gồm:

• Ống đồng bị móp khi uốn.
• Đầu ống để hở trong quá trình thi công.
• Bụi, nước hoặc tạp chất lọt vào đường ống.
• Mối hàn không đảm bảo.
• Không kiểm soát quá trình hàn nối.
• Tuyến ống thực tế khác thiết kế nhưng không cập nhật hồ sơ.

Nguyên tắc cần kiểm soát

Ống phải sạch – khô – kín.

Trong thời gian chờ kết nối, đầu ống cần được bịt kín nhằm hạn chế hơi ẩm và tạp chất xâm nhập.

Sau khi thi công xong phải thực hiện đầy đủ:

Kiểm tra → Thử kín → Hút chân không → Kiểm tra giữ chân không → Nạp môi chất/mở van theo đúng quy trình.

3. Lắp sai hoặc bố trí sai bộ chia gas VRV

Bộ chia gas có nhiệm vụ phân phối môi chất đến các nhánh dàn lạnh.

Một số lỗi dễ gặp:

• Chọn sai chủng loại bộ chia.
• Lắp sai chiều.
• Bố trí không đúng hướng yêu cầu.
• Khoảng cách giữa các bộ chia không phù hợp.
• Bảo ôn bộ chia không kín.
• Mối hàn tại bộ chia không đảm bảo.

Hậu quả

Môi chất có thể phân phối không đều giữa các nhánh, khiến một số dàn lạnh hoạt động không đúng công suất hoặc hệ thống vận hành thiếu ổn định.

Cách tránh: Bộ chia phải được lựa chọn và lắp đặt đúng theo sơ đồ piping và tài liệu kỹ thuật của từng hệ VRV.

4. Không thử kín hoặc thử kín không đầy đủ

Đây là một trong những lỗi nguy hiểm nhất khi thi công hệ thống VRV.

Các vị trí dễ xảy ra rò rỉ gồm:

• Mối hàn.
• Điểm flare.
• Bộ chia gas.
• Kết nối dàn lạnh.
• Kết nối dàn nóng.
• Các vị trí sửa chữa hoặc đấu nối bổ sung.

Khi hệ thống rò môi chất

Có thể xuất hiện:

• Điều hòa chạy nhưng phòng không đủ lạnh.
• Thời gian làm lạnh kéo dài.
• Dàn lạnh hoạt động yếu.
• Hệ thống báo lỗi.
• Công suất điện tăng.
• Phải bổ sung môi chất nhiều lần.

Nạp thêm gas không phải là giải pháp nếu chưa xác định và xử lý điểm rò.

Cần tìm nguyên nhân → xử lý vị trí rò → thử kín lại → hút chân không → xác nhận hệ thống trước khi vận hành.

5. Bỏ qua hoặc hút chân không không đạt

Hút chân không nhằm loại bỏ không khí và hơi ẩm bên trong đường ống trước khi đưa hệ thống vào vận hành.

Đây là công đoạn không nên rút ngắn chỉ để chạy theo tiến độ.

Sai lầm thường gặp

• Không hút chân không.
• Hút trong thời gian quá ngắn.
• Không dùng thiết bị đo phù hợp.
• Không kiểm tra khả năng giữ chân không.
• Mở van dàn nóng ngay sau khi hút mà không kiểm tra lại.

Vì sao nguy hiểm?

Không khí và hơi ẩm còn trong đường ống có thể ảnh hưởng đến:

• Điều kiện làm việc của môi chất.
• Áp suất hệ thống.
• Hiệu suất trao đổi nhiệt.
• Độ ổn định lâu dài của máy nén.

Nguyên tắc HRT

Không đánh giá quá trình hút chân không đơn thuần bằng “đã hút bao nhiêu phút”.

Phải căn cứ vào:

Mức chân không đạt được + khả năng duy trì chân không + tình trạng thực tế của hệ thống.

6. Nạp thiếu hoặc thừa môi chất lạnh

VRV không phải hệ điều hòa có thể nạp gas theo “cảm giác lạnh”.

Lượng môi chất cần bổ sung thường liên quan tới:

• Model dàn nóng.
• Cấu hình hệ thống.
• Chiều dài thực tế của từng kích thước đường ống.
• Tổng chiều dài hệ thống.
• Quy định của nhà sản xuất.

Thiếu môi chất

Có thể dẫn đến:

• Lạnh yếu.
• Thời gian đạt nhiệt độ kéo dài.
• Một số dàn lạnh thiếu lạnh.
• Hệ thống phải chạy liên tục.

Thừa môi chất

Không giúp hệ thống lạnh hơn mà có thể làm thay đổi điều kiện áp suất và khiến hệ thống vận hành ngoài trạng thái tối ưu.

Cách tránh

Sau khi thi công phải cập nhật chiều dài đường ống thực tế và tính lại lượng môi chất bổ sung trước khi commissioning.

7. Bảo ôn không kín gây đọng sương

Một hệ VRV có thể hoạt động lạnh tốt nhưng vẫn gây chảy nước trên trần nếu bảo ôn thi công không đạt.

Các vị trí thường phát sinh đọng sương:

• Mối nối bảo ôn.
• Bộ chia gas.
• Vị trí kết nối dàn lạnh.
• Đoạn ống xuyên tường hoặc xuyên trần.
• Khu vực van, đầu nối.
• Những đoạn bảo ôn bị ép hoặc rách.

Hậu quả

• Đọng sương.
• Nhỏ nước xuống trần.
• Hỏng trần thạch cao.
• Ẩm mốc.
• Ảnh hưởng nội thất.
• Tăng tổn thất nhiệt.

Cách tránh

Lớp bảo ôn cần:

Đúng vật liệu – đúng độ dày – kín hơi – liên tục – không rách – không bị ép mất chiều dày.

Đặc biệt phải kiểm soát kỹ các mối nối và bộ chia gas.

8. Thi công đường nước ngưng sai

Chảy nước dàn lạnh là một trong những sự cố phổ biến sau khi bàn giao.

Nguyên nhân thường gặp

• Ống nước ngưng không đủ độ dốc.
• Tuyến ống bị võng.
• Đường ống bị nghẹt.
• Kết nối không kín.
• Bơm nước ngưng hoạt động không đúng.
• Thiếu điểm vệ sinh và kiểm tra.
• Không thử nước trước khi đóng trần.

Nguyên tắc quan trọng

Đừng chờ công trình hoàn thiện mới kiểm tra nước ngưng.

Trước khi đóng trần, từng dàn lạnh và tuyến thoát nước cần được test thực tế.

9. Bố trí dàn lạnh sai vị trí

Dàn lạnh không nên được bố trí chỉ dựa vào vị trí “còn chỗ trên trần”.

Cần xét đồng thời:

• Công năng phòng.
• Phân bố tải nhiệt.
• Hướng cấp gió.
• Hướng hồi gió.
• Vị trí người sử dụng.
• Trần và kiến trúc.
• Hệ thống đèn, PCCC và MEP khác.
• Không gian bảo trì.

Sai vị trí có thể gây

• Gió lạnh thổi trực tiếp vào người.
• Chỗ quá lạnh, chỗ quá nóng.
• Gió cấp bị cản.
• Hồi gió không tốt.
• Khó vệ sinh filter.
• Không thể mở thiết bị để bảo trì.

Thiết kế tốt phải phối hợp HVAC + kiến trúc + nội thất + MEP ngay từ đầu.

10. Dàn nóng VRV thiếu không gian giải nhiệt

Dàn nóng VRV phải thải lượng nhiệt lớn ra môi trường.

Một lỗi rất thường gặp là bố trí nhiều dàn nóng trong không gian hẹp mà không phân tích dòng khí.

Các tình huống cần tránh

• Khoảng cách giữa các dàn quá nhỏ.
• Dàn nóng nằm trong khu vực kín.
• Gió nóng thải ra bị hút trở lại.
• Luồng gió của các dàn đối đầu nhau.
• Không tính đến hướng gió ngoài trời.
• Không đủ khoảng trống bảo trì.

Hậu quả

Khi nhiệt độ khí vào dàn nóng tăng, khả năng giải nhiệt giảm và hệ thống có thể phải làm việc ở điều kiện áp suất cao hơn.

Do đó, thiết kế vị trí dàn nóng phải xét cả:

Giải nhiệt + lưu thông không khí + khoảng cách kỹ thuật + bảo trì + vận chuyển thay thế thiết bị.

11. Không để không gian bảo trì

Đây là lỗi thiết kế thường chỉ được phát hiện… sau khi công trình đã hoàn thiện.

Một số thiết bị có thể lắp được nhưng sau đó không thể:

• Tháo filter.
• Kiểm tra bo mạch.
• Đo kiểm.
• Tháo bơm nước ngưng.
• Sửa van tiết lưu.
• Thay linh kiện.
• Tiếp cận các điểm kết nối.

Thiết kế HVAC tốt không chỉ giúp thiết bị chạy được hôm nay mà còn phải bảo trì được trong nhiều năm sau.

12. Đấu sai dây truyền thông VRV

VRV là hệ thống có mạng truyền thông giữa:

Dàn nóng ↔ dàn lạnh ↔ bộ điều khiển ↔ hệ thống quản lý trung tâm.

Sai dây truyền thông có thể làm:

• Dàn nóng không nhận đủ dàn lạnh.
• Một số thiết bị không hoạt động.
• Xuất hiện lỗi communication.
• Hệ thống không điều khiển chính xác.
• Commissioning không hoàn thành.

Kỹ thuật viên phải kiểm tra đúng terminal, đúng topology và đúng sơ đồ của nhà sản xuất trước khi cấp điện chạy thử.

13. Đi dây tín hiệu chung với dây động lực

Dây truyền thông bố trí không hợp lý gần các tuyến điện công suất lớn có thể phát sinh nhiễu.

Biểu hiện thường rất khó xử lý:

• Hệ thống lúc chạy lúc lỗi.
• Mất kết nối không thường xuyên.
• Lỗi xuất hiện rồi tự hết.
• Điều khiển không ổn định.

Do đó cần tuân thủ yêu cầu về:

Khoảng cách tuyến cáp – phương án đi dây – tiếp địa – chống nhiễu – chủng loại dây tín hiệu theo tài liệu kỹ thuật của hệ thống.

14. Không kiểm tra nguồn điện trước khi chạy thử

Trước commissioning cần kiểm tra:

• Điện áp nguồn.
• Thứ tự pha nếu áp dụng.
• CB và thiết bị bảo vệ.
• Tiết diện dây.
• Tiếp địa.
• Terminal đấu nối.
• Nguồn dàn nóng.
• Nguồn dàn lạnh.
• Dây điều khiển và truyền thông.

Không nên cấp điện chạy thử khi phần cơ khí hoàn thành nhưng hệ thống điện chưa được nghiệm thu đầy đủ.

15. Chỉ kiểm tra “có lạnh” khi nghiệm thu

Đây là cách nghiệm thu chưa đủ đối với VRV.

Một hệ thống bật lên và có hơi lạnh không đồng nghĩa hệ thống đã đạt yêu cầu kỹ thuật.

Commissioning cần kiểm tra ít nhất:

• Toàn bộ dàn nóng.
• Toàn bộ dàn lạnh.
• Kết nối thiết bị.
• Điều khiển.
• Nhiệt độ gió cấp/hồi phù hợp điều kiện vận hành.
• Nước ngưng.
• Trạng thái truyền thông.
• Thông số vận hành.
• Mã lỗi.
• Khả năng thay đổi tải.
• Độ ổn định khi vận hành liên tục.

16. Không chạy thử toàn bộ dàn lạnh

Một hệ thống VRV tại khách sạn hoặc văn phòng có thể có hàng chục đến hàng trăm dàn lạnh.

Chỉ test một vài phòng đại diện có thể bỏ sót lỗi tại:

• Dàn lạnh cuối tuyến.
• Nhánh đường ống dài.
• Phòng ít sử dụng.
• Khu vực xa dàn nóng.
• Dàn có bơm nước ngưng.
• Thiết bị nằm trên các tuyến truyền thông khác nhau.

Nguyên tắc trước bàn giao:

100% thiết bị phải được kiểm tra và xác nhận trạng thái.

Checklist kiểm tra hệ thống VRV trước bàn giao

Đường ống môi chất

• Đúng kích thước.
• Đúng tuyến.
• Đúng bộ chia.
• Không móp ống.
• Mối hàn đạt yêu cầu.
• Đã thử kín.
• Không phát hiện rò rỉ.

Hút chân không và môi chất

• Đã hút chân không đúng quy trình.
• Có kiểm tra giữ chân không.
• Đã xác nhận chiều dài ống hoàn công.
• Tính đúng lượng môi chất bổ sung.
• Có ghi nhận lượng môi chất đã nạp.

Bảo ôn

• Không hở.
• Không rách.
• Không bị ép mất chiều dày.
• Bộ chia gas được bảo ôn đầy đủ.
• Không có hiện tượng đọng sương.

Nước ngưng

• Đúng độ dốc.
• Không nghẹt.
• Bơm hoạt động bình thường.
• Đã test nước thực tế.

Điện và điều khiển

• Nguồn cấp đúng.
• Dây dẫn đúng.
• Tiếp địa đầy đủ.
• Truyền thông đúng terminal.
• Các dàn lạnh được nhận diện đầy đủ.

Dàn nóng

• Thông thoáng.
• Không hồi gió nóng.
• Đủ khoảng cách kỹ thuật.
• Có không gian bảo trì.

Dàn lạnh

• Đúng vị trí.
• Phân phối gió phù hợp.
• Không thổi trực tiếp vào người.
• Có cửa thăm bảo trì khi cần.

Chạy thử

• Kiểm tra 100% dàn lạnh.
• Không có mã lỗi.
• Điều khiển hoạt động chính xác.
• Nước ngưng ổn định.
• Hệ thống vận hành ổn định theo tải.

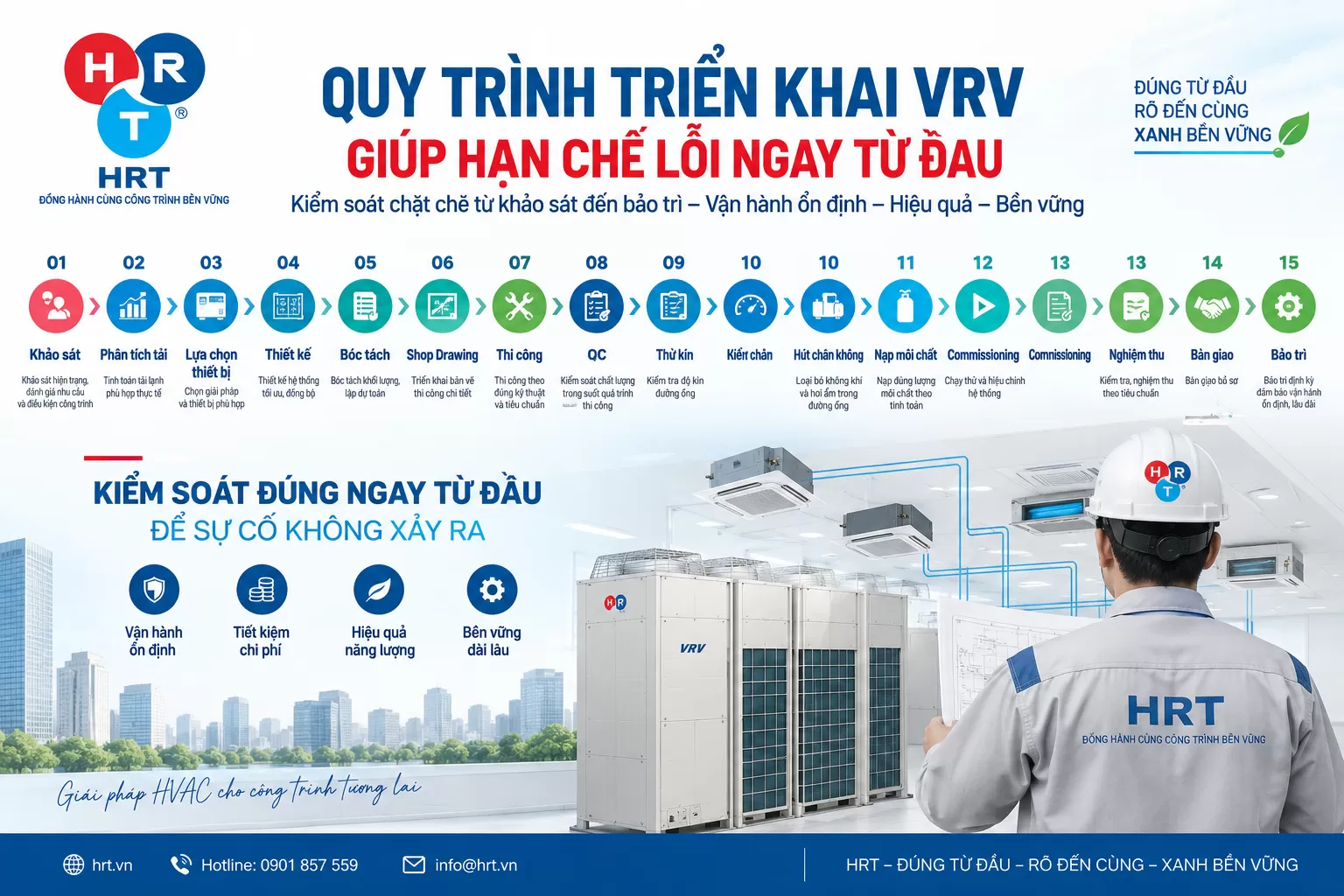

Quy trình triển khai VRV giúp hạn chế lỗi ngay từ đầu

Để giảm rủi ro, HRT tiếp cận hệ thống VRV theo chuỗi kiểm soát:

Khảo sát → Phân tích tải → Lựa chọn thiết bị → Thiết kế → Bóc tách → Shop Drawing → Thi công → QC → Thử kín → Hút chân không → Nạp môi chất → Commissioning → Nghiệm thu → Bàn giao → Bảo trì.

Điểm quan trọng nhất không phải là xử lý sự cố thật nhanh sau khi xảy ra.

Mà là kiểm soát đúng ngay từ đầu để sự cố không xảy ra.

Vì sao cần lựa chọn nhà thầu VRV có kinh nghiệm?

Chất lượng một hệ thống VRV không chỉ phụ thuộc vào thương hiệu thiết bị.

Hiệu quả cuối cùng phụ thuộc đồng thời vào:

Thiết kế + vật tư + kỹ thuật thi công + kiểm soát chất lượng + commissioning + vận hành.

Nhà thầu HVAC cần có khả năng phối hợp giữa nhiều bộ môn như:

• Kiến trúc.
• Nội thất.
• Điện.
• PCCC.
• Cấp thoát nước.
• BMS.
• Các hệ thống MEP khác.

Đặc biệt ở khách sạn, văn phòng, trung tâm thương mại và công trình cao cấp, việc phát hiện xung đột ngay trên bản vẽ luôn hiệu quả hơn sửa chữa sau khi đã đóng trần.

HRT – Giải pháp hệ thống điều hòa trung tâm VRV

HRT cung cấp giải pháp HVAC đồng bộ cho công trình:

Khảo sát – Tư vấn – Thiết kế – Cung cấp thiết bị – Thi công – TAB/Commissioning – Nghiệm thu – Bảo trì – Tối ưu vận hành.

Đối với hệ thống VRV, HRT tập trung kiểm soát từ đầu các hạng mục quan trọng:

• Tính toán và lựa chọn thiết bị.
• Đường ống môi chất.
• Bộ chia gas.
• Hút chân không.
• Kiểm tra kín.
• Bảo ôn.
• Nước ngưng.
• Điện và truyền thông.
• Bố trí dàn nóng/dàn lạnh.
• Chạy thử và nghiệm thu.

HRT – Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.
