Thông số kỹ thuật RydAir RY7500EM

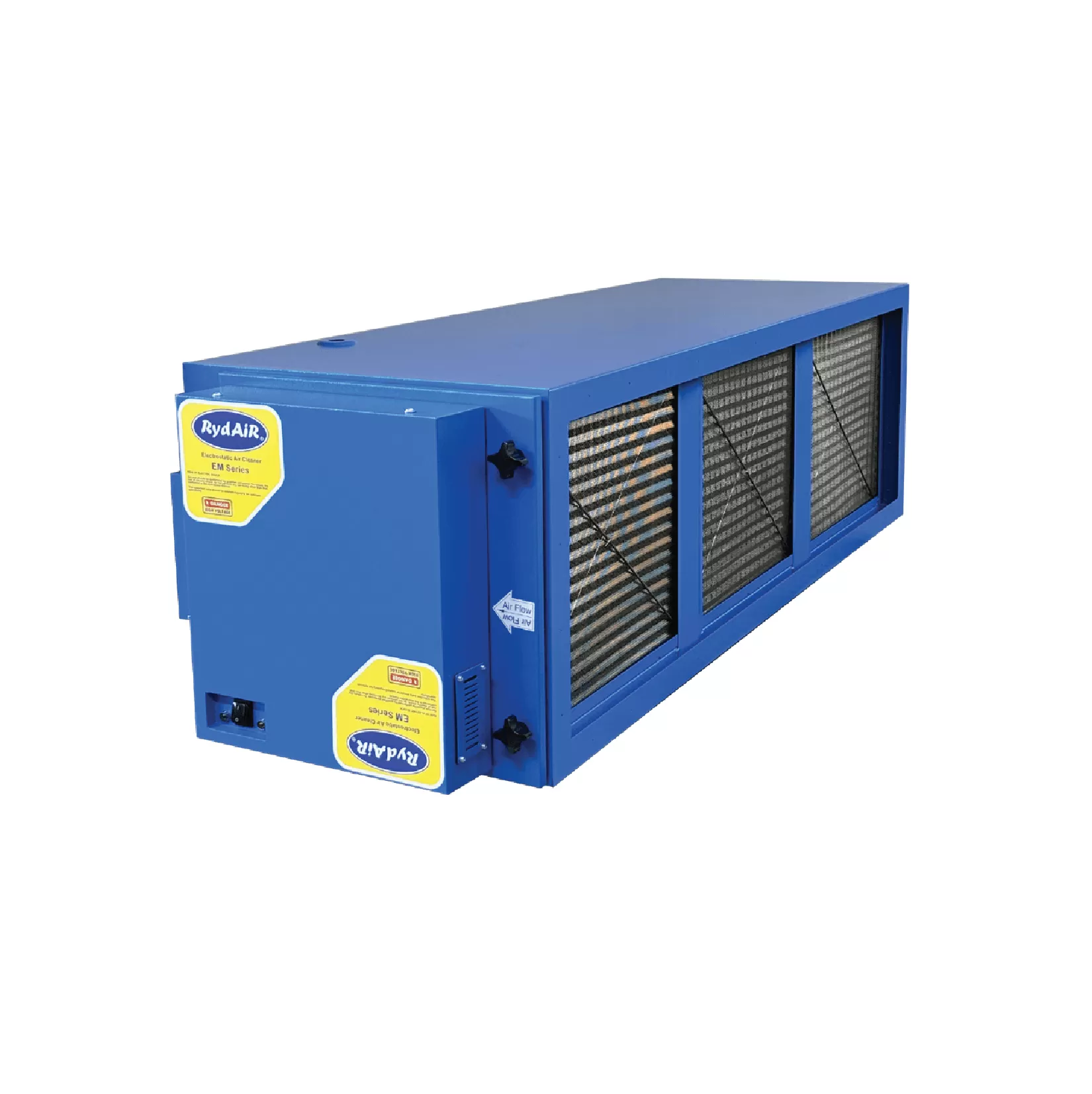

RydAir RY7500EM là thiết bị lọc không khí tĩnh điện công nghiệp thuộc dòng EM Series, được thiết kế để lắp trên hệ thống đường ống hút – xử lý khí. Model này có dải lưu lượng công bố 7.500–10.500 m³/h, phù hợp với các hệ thống có lượng khí thải tương đối lớn như bếp công nghiệp, nhà máy, xưởng cơ khí và CNC.
Bảng thông số kỹ thuật RY7500EM
| Thông số | RydAir RY7500EM |
|---|---|
| Model | RY7500EM |
| Loại thiết bị | Lọc không khí tĩnh điện – Electrostatic Air Cleaner |
| Lưu lượng gió | 7.500–10.500 m³/h |
| Lưu lượng tương đương | 4.500–6.100 CFM |
| Kích thước thiết bị | Cao 540 × rộng 579 × dài 1.790 mm |
| Trọng lượng | 112 kg |
| Vật liệu vỏ | Thép carbon, dày 18 gauge |
| Hoàn thiện bề mặt | Sơn tĩnh điện, màu xanh đậm |
| Độ sụt áp | Khoảng 40 Pa tại 500 fpm đến 150 Pa tại 1.000 fpm |
| Nguồn điện | 230 VAC ±10%, 50/60 Hz |
| Công suất tiêu thụ | 144 W |
| Điện áp ion hóa cao | 12–13 kVDC |
| Điện áp thấp | 6–7 kVDC |
| Hướng gió tiêu chuẩn | Trái → phải |
| Khả năng đảo hướng gió | Có thể chuyển phải → trái |
| Kích thước hạt xử lý | 0,01–10 µm |
| Số cell lọc tĩnh điện | 3 cell |
| Trọng lượng mỗi cell | 19,7 kg |
| Số dây ion hóa | 9 dây |
| Số bản cực thu | 59 bản |
| Vật liệu cell tĩnh điện | Thép không gỉ |
| Lưới lọc thép không gỉ | 3 bộ |
| Bảo hành | 12 tháng |
| Thương hiệu | RydAir |
| Xuất xứ công bố | Singapore |
Nguyên lý hoạt động của RydAir RY7500EM
RY7500EM hoạt động theo nguyên lý lọc bụi tĩnh điện – Electrostatic Precipitation.
Có thể mô tả quá trình theo chuỗi:
Không khí bẩn → Lọc sơ cấp → Ion hóa → Hạt mang điện → Cell thu tĩnh điện → Lọc thứ cấp → Không khí sau xử lý
Đây cũng là nguyên lý được RydAir mô tả cho dòng Electrostatic Air Cleaner của hãng.
Bước 1 – Không khí ô nhiễm đi vào thiết bị
Khói, bụi, hơi dầu và sương dầu được quạt hút của hệ thống đưa qua đường ống và đi vào RY7500EM.
Dòng khí có thể chứa:
- Bụi.
- Khói.
- Hạt dầu.
- Sương dầu.
- Hạt dầu mỡ từ bếp.
- Các hạt ô nhiễm kích thước nhỏ.
RY7500EM bản thân là thiết bị lọc trên tuyến gió; dòng khí được tạo bởi quạt hút của hệ thống. RydAir mô tả các EAC của hãng được tích hợp vào hệ thống exhaust và dòng khí được quạt hút kéo qua thiết bị.
Bước 2 – Lọc sơ cấp giữ các hạt kích thước lớn
Ngay tại đầu vào có bộ lọc sơ cấp bằng lưới kim loại.
Nhiệm vụ của tầng này là giữ lại các hạt lớn trước khi dòng khí đi vào khu vực điện trường.
Có thể hình dung:
Không khí bẩn → Lưới lọc sơ cấp → Hạt lớn được giữ lại
Việc loại bỏ các hạt lớn ở đầu vào giúp giảm tải cho cell tĩnh điện phía sau. RydAir cũng mô tả không khí ô nhiễm trước tiên đi qua washable metal mesh pre-filter để giữ các hạt bụi lớn.
Bước 3 – Ion hóa các hạt bụi và sương dầu
Sau lọc sơ cấp, các hạt nhỏ còn lại đi vào vùng ion hóa.
RY7500EM sử dụng:
- Điện áp ion hóa cao khoảng 12–13 kVDC.
- Điện áp thấp khoảng 6–7 kVDC.
Trong vùng điện trường cường độ cao, các hạt bụi, khói hoặc sương dầu sẽ nhận điện tích.
Có thể mô tả:
Hạt trung hòa → Điện trường cao áp → Hạt mang điện
Datasheet cho biết hệ thống có 9 dây ion hóa.
Nhờ quá trình này, các hạt rất nhỏ mà lọc cơ học thông thường khó giữ lại có thể tiếp tục được thu bởi cell tĩnh điện.
Bước 4 – Cell tĩnh điện hút và giữ các hạt đã tích điện
Sau quá trình ion hóa, các hạt mang điện đi vào vùng collector cell.
Tại đây có các bản cực được bố trí để tạo điện trường.
Các hạt mang điện bị lực tĩnh điện hút về các bản cực có điện thế phù hợp và bám lại trên bề mặt collector.
Chuỗi diễn ra:
Ion hóa → Hạt tích điện → Điện trường collector → Hạt bị hút vào bản cực → Dòng khí được làm sạch
RY7500EM sử dụng:
- 3 cell lọc tĩnh điện.
- 59 bản cực thu.
- Cell làm bằng thép không gỉ.
- Khối lượng mỗi cell khoảng 19,7 kg.
Đây chính là khu vực đảm nhiệm phần lớn quá trình thu giữ bụi khói và sương dầu của thiết bị.
Bước 5 – Hạt ô nhiễm được giữ trên cell
Khác với một số lọc cơ học giữ bụi bằng lớp vật liệu tiêu hao, ESP sử dụng điện trường để đưa các hạt lên bản cực.
Sau một thời gian hoạt động, trên cell có thể tích tụ:
- Bụi.
- Dầu.
- Mỡ.
- Sương dầu.
- Các chất ô nhiễm dạng hạt.
Các cell và pre-filter của RydAir được thiết kế để có thể vệ sinh và tái sử dụng. RydAir cho biết pre-filter và collection cell của hệ EAC có thể sử dụng trong thời gian dài nếu được làm sạch, bảo trì đúng cách.
Vì vậy:
Hiệu quả lâu dài của ESP phụ thuộc rất lớn vào việc vệ sinh cell đúng chu kỳ.
Bước 6 – Không khí đi qua bộ lọc thứ cấp
Sau vùng collector, dòng khí tiếp tục qua tầng lọc phía sau trước khi rời thiết bị.
Sơ đồ nguyên lý RY7500EM của Thuận Phong thể hiện trình tự:
Lọc sơ cấp → Ion hóa → Thiết bị thu thập → Bộ lọc thứ cấp → Không khí sạch hơn.
Sau đó dòng khí được quạt của hệ thống đưa tiếp ra đường ống xả hoặc tới công đoạn xử lý kế tiếp.
