Thiết kế hệ thống Water Chiller là gì?
Thiết kế hệ thống Water Chiller là quá trình tính toán tải lạnh, lựa chọn máy làm lạnh nước, thiết kế hệ thống bơm, đường ống, tháp giải nhiệt và sơ đồ nguyên lý để tạo ra nguồn nước lạnh ổn định cho công trình.
Hệ thống Water Chiller thường được sử dụng trong các tòa nhà thương mại, khách sạn, trung tâm thương mại, bệnh viện, nhà máy sản xuất, khu công nghiệp và các công trình có nhu cầu làm mát lớn, vận hành liên tục.
Một hệ thống Chiller muốn hoạt động hiệu quả không thể chọn máy theo cảm tính. Tất cả phải bắt đầu từ tính toán đúng, thiết kế đúng và kiểm soát đúng ngay từ đầu.
Vì sao cần thiết kế hệ thống Water Chiller chuẩn ngay từ đầu?
Water Chiller là trái tim của hệ thống điều hòa trung tâm và làm mát công nghiệp. Nếu thiết kế sai, toàn bộ hệ thống phía sau sẽ gặp vấn đề.
Thiết kế thiếu công suất khiến công trình không đủ lạnh, máy chạy quá tải, tiêu tốn điện năng và nhanh xuống cấp. Thiết kế dư công suất lại làm tăng chi phí đầu tư, gây lãng phí thiết bị, diện tích lắp đặt và chi phí vận hành.
Một bản thiết kế hệ thống Water Chiller chuẩn giúp chủ đầu tư:
Tối ưu công suất làm lạnh.
Tiết kiệm điện năng vận hành.
Giảm chi phí đầu tư ban đầu.
Tăng tuổi thọ thiết bị.
Đảm bảo hệ thống vận hành ổn định.
Dễ bảo trì, bảo dưỡng và mở rộng sau này.
Với HRT, thiết kế Chiller không chỉ là vẽ bản vẽ. Đó là quá trình hiểu đúng nhu cầu công trình, tính toán đúng tải lạnh, lựa chọn đúng thiết bị và bố trí hệ thống để công trình vận hành bền vững.
1. Tính toán tải lạnh – Nền tảng của toàn bộ hệ thống Water Chiller
Bước đầu tiên trong thiết kế hệ thống Water Chiller là tính toán tải lạnh.
Đây là bước quyết định công suất Chiller, số lượng máy, lưu lượng nước lạnh, kích thước đường ống, công suất bơm, tháp giải nhiệt và toàn bộ thiết bị phụ trợ.
Tải lạnh là tổng lượng nhiệt cần loại bỏ khỏi không gian hoặc dây chuyền sản xuất để đạt được điều kiện nhiệt độ mong muốn.
Các thành phần tải lạnh thường gồm:
Tải nhiệt hiện từ tường, kính, mái, sàn, thiết bị, đèn chiếu sáng, máy móc và con người.
Tải nhiệt ẩn từ độ ẩm trong không khí tươi, con người, thiết bị sản xuất và quá trình trao đổi không khí.
Tải nhiệt do thông gió, cấp khí tươi và rò lọt không khí.
Tải nhiệt công nghệ trong các nhà máy, xưởng sản xuất hoặc khu vực có thiết bị sinh nhiệt lớn.
Tổng tải lạnh thường được tính bằng kW, BTU/h hoặc RT, còn gọi là Ton lạnh.
Trong thiết kế thực tế, không nên lấy công suất theo kinh nghiệm một cách máy móc. Mỗi công trình có đặc điểm khác nhau về hướng nắng, vật liệu bao che, mật độ người, tải thiết bị, thời gian vận hành và yêu cầu nhiệt độ.
Tính đúng tải lạnh là bước đầu tiên để tránh hai sai lầm lớn: thiếu lạnh hoặc dư lạnh.

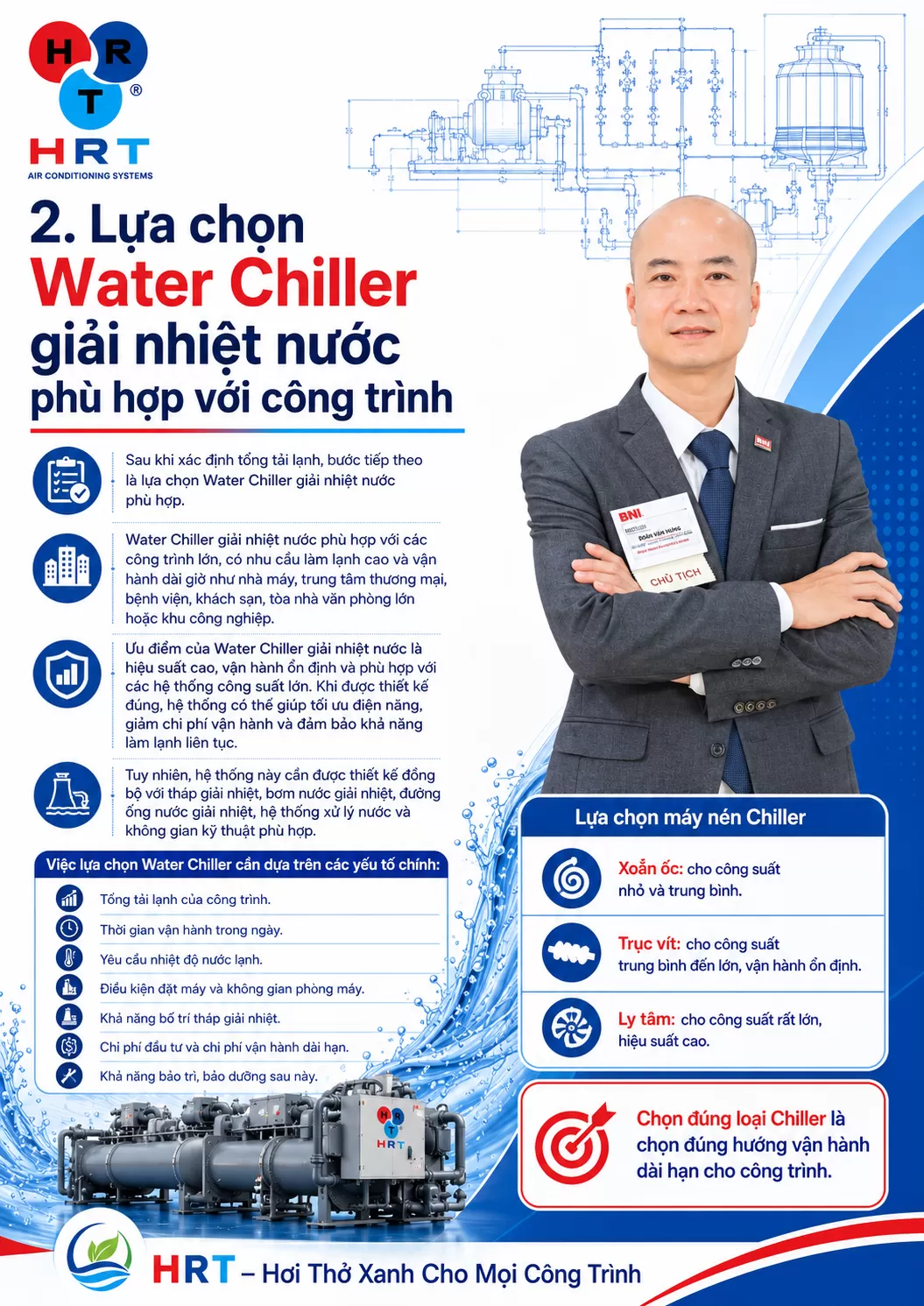

2. Lựa chọn Water Chiller giải nhiệt nước phù hợp với công trình
Sau khi xác định tổng tải lạnh, bước tiếp theo là lựa chọn Water Chiller giải nhiệt nước phù hợp.
Water Chiller giải nhiệt nước phù hợp với các công trình lớn, có nhu cầu làm lạnh cao và vận hành dài giờ như nhà máy, trung tâm thương mại, bệnh viện, khách sạn, tòa nhà văn phòng lớn hoặc khu công nghiệp.
Ưu điểm của Water Chiller giải nhiệt nước là hiệu suất cao, vận hành ổn định và phù hợp với các hệ thống công suất lớn. Khi được thiết kế đúng, hệ thống có thể giúp tối ưu điện năng, giảm chi phí vận hành và đảm bảo khả năng làm lạnh liên tục.
Tuy nhiên, hệ thống này cần được thiết kế đồng bộ với tháp giải nhiệt, bơm nước giải nhiệt, đường ống nước giải nhiệt, hệ thống xử lý nước và không gian kỹ thuật phù hợp.
Việc lựa chọn Water Chiller cần dựa trên các yếu tố chính:
Tổng tải lạnh của công trình.
Thời gian vận hành trong ngày.
Yêu cầu nhiệt độ nước lạnh.
Điều kiện đặt máy và không gian phòng máy.
Khả năng bố trí tháp giải nhiệt.
Chi phí đầu tư và chi phí vận hành dài hạn.
Khả năng bảo trì, bảo dưỡng sau này.
Lựa chọn máy nén Chiller
Việc chọn máy nén ảnh hưởng lớn đến hiệu suất, độ ổn định và chi phí vận hành của hệ thống.
Với công suất nhỏ và trung bình, có thể sử dụng Chiller máy nén xoắn ốc.
Với công suất trung bình đến lớn, Chiller máy nén trục vít là lựa chọn phổ biến nhờ khả năng vận hành ổn định, phù hợp nhiều loại công trình.
Với công suất rất lớn, Chiller máy nén ly tâm thường được sử dụng nhờ hiệu suất cao, phù hợp với các hệ thống làm lạnh trung tâm quy mô lớn.
Chọn đúng loại Chiller là chọn đúng hướng vận hành dài hạn cho công trình.

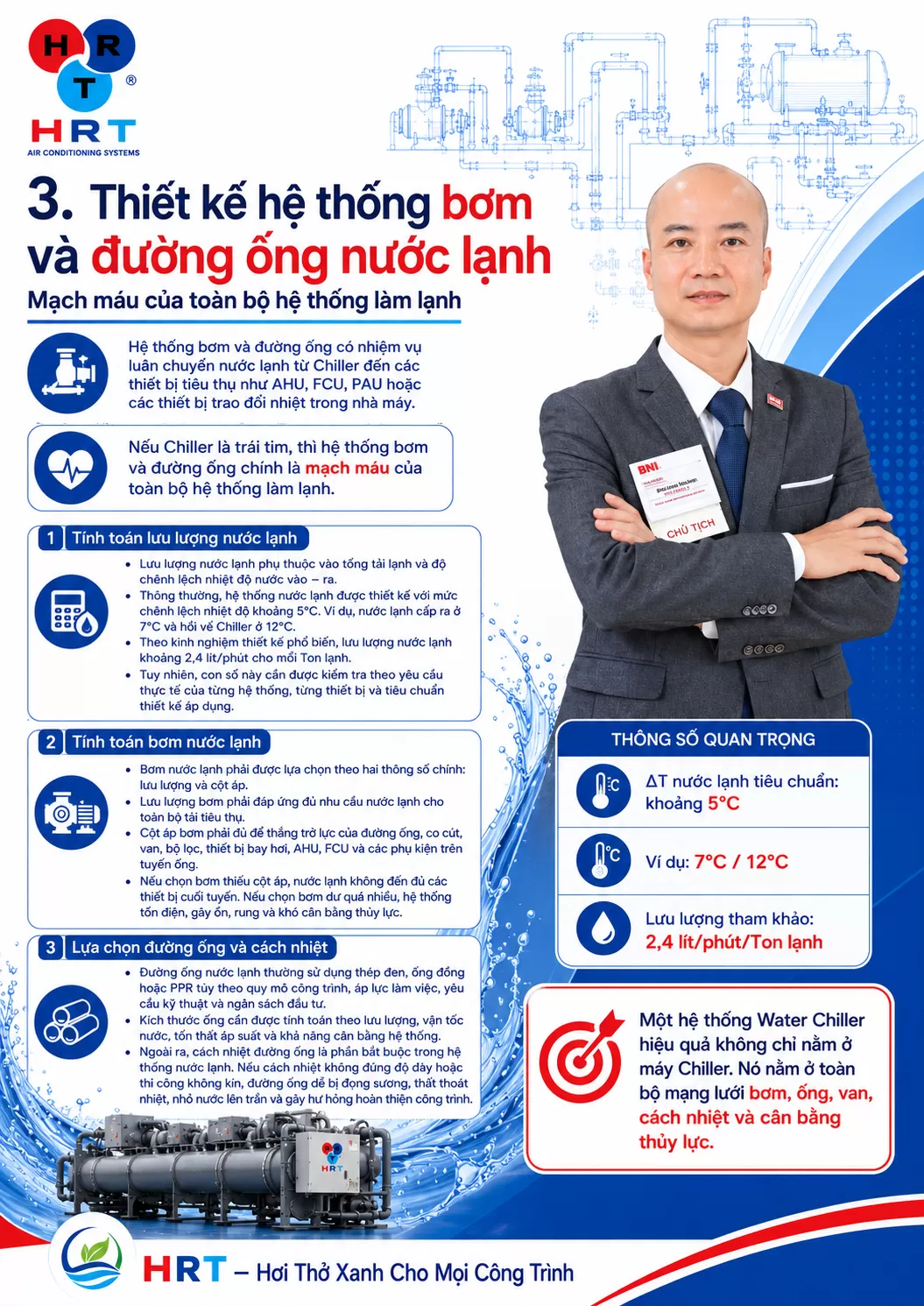

3. Thiết kế hệ thống bơm và đường ống nước lạnh
Hệ thống bơm và đường ống có nhiệm vụ luân chuyển nước lạnh từ Chiller đến các thiết bị tiêu thụ như AHU, FCU, PAU hoặc các thiết bị trao đổi nhiệt trong nhà máy.
Nếu Chiller là trái tim, thì hệ thống bơm và đường ống chính là mạch máu của toàn bộ hệ thống làm lạnh.
Tính toán lưu lượng nước lạnh
Lưu lượng nước lạnh phụ thuộc vào tổng tải lạnh và độ chênh lệch nhiệt độ nước vào – ra.
Thông thường, hệ thống nước lạnh được thiết kế với mức chênh lệch nhiệt độ khoảng 5°C. Ví dụ, nước lạnh cấp ra ở 7°C và hồi về Chiller ở 12°C.
Theo kinh nghiệm thiết kế phổ biến, lưu lượng nước lạnh khoảng 2,4 lít/phút cho mỗi Ton lạnh.
Tuy nhiên, con số này cần được kiểm tra theo yêu cầu thực tế của từng hệ thống, từng thiết bị và tiêu chuẩn thiết kế áp dụng.
Tính toán bơm nước lạnh
Bơm nước lạnh phải được lựa chọn theo hai thông số chính: lưu lượng và cột áp.
Lưu lượng bơm phải đáp ứng đủ nhu cầu nước lạnh cho toàn bộ tải tiêu thụ.
Cột áp bơm phải đủ để thắng trở lực của đường ống, co cút, van, bộ lọc, thiết bị bay hơi, AHU, FCU và các phụ kiện trên tuyến ống.
Nếu chọn bơm thiếu cột áp, nước lạnh không đến đủ các thiết bị cuối tuyến. Nếu chọn bơm dư quá nhiều, hệ thống tốn điện, gây ồn, rung và khó cân bằng thủy lực.
Lựa chọn đường ống và cách nhiệt
Đường ống nước lạnh thường sử dụng thép đen, ống đồng hoặc PPR tùy theo quy mô công trình, áp lực làm việc, yêu cầu kỹ thuật và ngân sách đầu tư.
Kích thước ống cần được tính toán theo lưu lượng, vận tốc nước, tổn thất áp suất và khả năng cân bằng hệ thống.
Ngoài ra, cách nhiệt đường ống là phần bắt buộc trong hệ thống nước lạnh. Nếu cách nhiệt không đúng độ dày hoặc thi công không kín, đường ống dễ bị đọng sương, thất thoát nhiệt, nhỏ nước lên trần và gây hư hỏng hoàn thiện công trình.
Một hệ thống Water Chiller hiệu quả không chỉ nằm ở máy Chiller. Nó nằm ở toàn bộ mạng lưới bơm, ống, van, cách nhiệt và cân bằng thủy lực.
4. Lựa chọn hệ thống giải nhiệt cho Water Chiller
Đối với Water Chiller giải nhiệt nước, hệ thống giải nhiệt là phần không thể thiếu.
Hệ thống này có nhiệm vụ đưa nhiệt từ bình ngưng của Chiller ra môi trường thông qua nước giải nhiệt và tháp giải nhiệt.
Các thiết bị chính gồm tháp giải nhiệt, bơm nước giải nhiệt, đường ống nước giải nhiệt, van, bộ lọc và hệ thống xử lý nước.
Lựa chọn tháp giải nhiệt
Tháp giải nhiệt cần được lựa chọn theo công suất giải nhiệt của Chiller, điều kiện môi trường, nhiệt độ bầu ướt, không gian lắp đặt và yêu cầu vận hành thực tế.
Thông thường, nhiệt độ nước giải nhiệt cấp vào bình ngưng thường được kiểm soát quanh mức 29 – 30°C tùy điều kiện thiết kế.
Nếu tháp giải nhiệt chọn thiếu công suất, Chiller sẽ khó giải nhiệt, áp suất ngưng tụ tăng, hiệu suất giảm và điện năng tiêu thụ tăng.
Nếu tháp giải nhiệt chọn dư quá nhiều, chi phí đầu tư và vận hành cũng bị đội lên không cần thiết.
Tính toán bơm nước giải nhiệt
Bơm nước giải nhiệt có nhiệm vụ đưa nước từ bình ngưng lên tháp giải nhiệt và tuần hoàn trở lại hệ thống.
Tương tự bơm nước lạnh, bơm giải nhiệt cũng cần tính đúng lưu lượng và cột áp.
Độ chênh lệch nhiệt độ nước giải nhiệt vào – ra thường được thiết kế khoảng 5°C, nhưng cần kiểm tra theo catalogue thiết bị và điều kiện vận hành của từng hãng Chiller.
Ngoài ra, nước giải nhiệt phải được xử lý đúng để hạn chế cáu cặn, rong rêu, ăn mòn và tắc nghẽn thiết bị.
Một hệ thống giải nhiệt tốt giúp Chiller vận hành nhẹ hơn, tiết kiệm điện hơn và bền hơn.

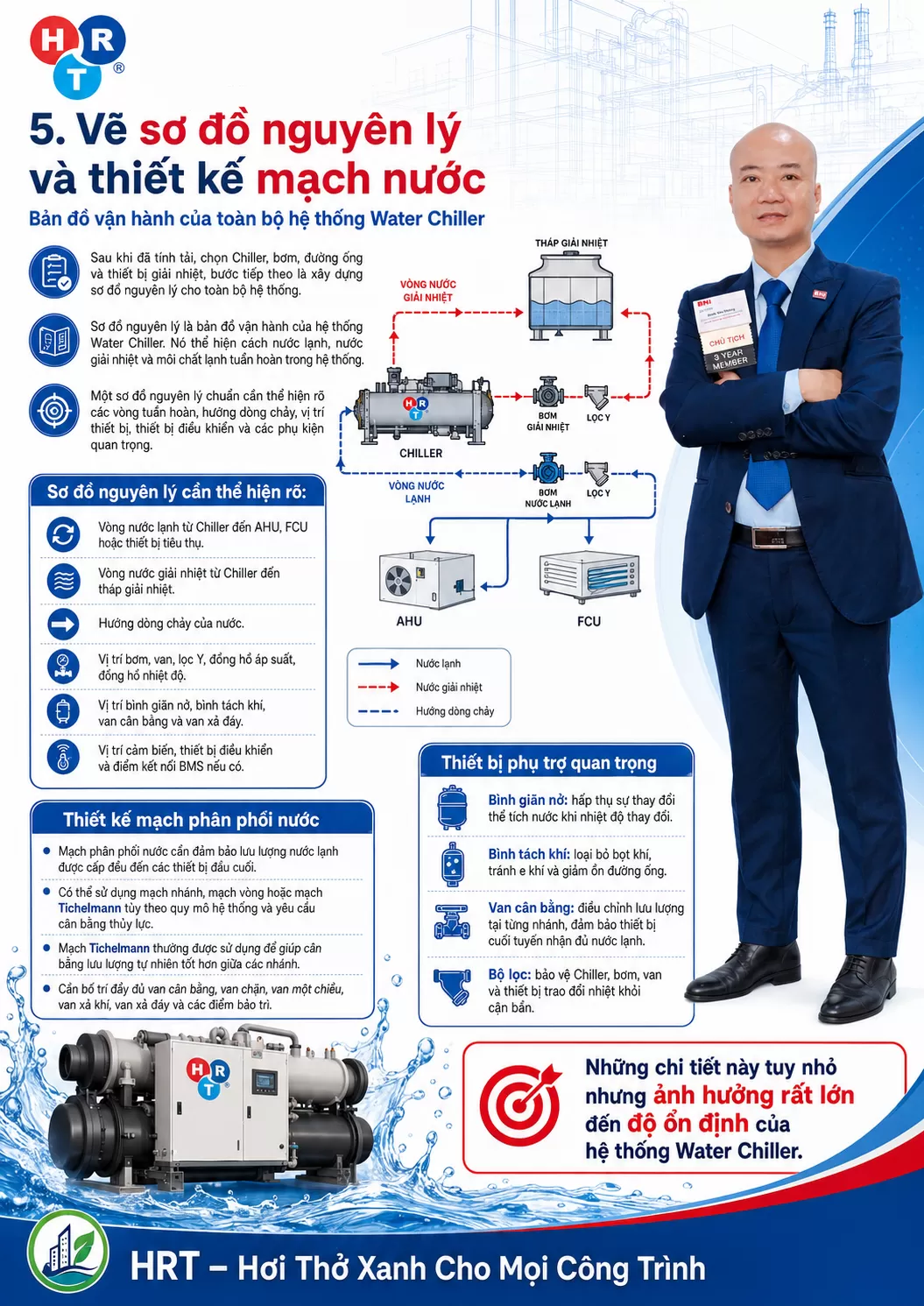

5. Vẽ sơ đồ nguyên lý và thiết kế mạch nước
Sau khi đã tính tải, chọn Chiller, bơm, đường ống và thiết bị giải nhiệt, bước tiếp theo là xây dựng sơ đồ nguyên lý cho toàn bộ hệ thống.
Sơ đồ nguyên lý là bản đồ vận hành của hệ thống Water Chiller. Nó thể hiện cách nước lạnh, nước giải nhiệt và môi chất lạnh tuần hoàn trong hệ thống.
Một sơ đồ nguyên lý chuẩn cần thể hiện rõ:
Vòng nước lạnh từ Chiller đến AHU, FCU hoặc thiết bị tiêu thụ.
Vòng nước giải nhiệt từ Chiller đến tháp giải nhiệt.
Hướng dòng chảy của nước.
Vị trí bơm, van, lọc Y, đồng hồ áp suất, đồng hồ nhiệt độ.
Vị trí bình giãn nở, bình tách khí, van cân bằng và van xả đáy.
Vị trí cảm biến, thiết bị điều khiển và điểm kết nối BMS nếu có.
Thiết kế mạch phân phối nước
Mạch phân phối nước cần đảm bảo lưu lượng nước lạnh được cấp đều đến các thiết bị đầu cuối.
Có thể sử dụng mạch nhánh, mạch vòng hoặc mạch Tichelmann tùy theo quy mô hệ thống và yêu cầu cân bằng thủy lực.
Mạch Tichelmann thường được sử dụng để giúp cân bằng lưu lượng tự nhiên tốt hơn giữa các nhánh, đặc biệt trong các hệ thống có nhiều thiết bị đầu cuối.
Ngoài ra, cần bố trí đầy đủ van cân bằng, van chặn, van một chiều, van xả khí, van xả đáy và các điểm bảo trì để thuận tiện cho vận hành sau này.
Thiết bị phụ trợ trong hệ thống Water Chiller
Một hệ thống Chiller hoàn chỉnh không thể thiếu các thiết bị phụ trợ.
Bình giãn nở giúp hấp thụ sự thay đổi thể tích nước khi nhiệt độ thay đổi.
Bình tách khí giúp loại bỏ bọt khí trong hệ thống, tránh hiện tượng e khí, giảm lưu lượng và gây ồn đường ống.
Van cân bằng giúp điều chỉnh lưu lượng tại từng nhánh, đảm bảo thiết bị cuối tuyến nhận đủ nước lạnh.
Bộ lọc giúp bảo vệ Chiller, bơm, van và thiết bị trao đổi nhiệt khỏi cặn bẩn trong hệ thống.
Những chi tiết này tuy nhỏ nhưng ảnh hưởng rất lớn đến độ ổn định của hệ thống Water Chiller.
Những lỗi thường gặp khi thiết kế hệ thống Water Chiller
Trong thực tế, nhiều hệ thống Chiller gặp lỗi không phải do thiết bị kém, mà do thiết kế và thi công chưa chuẩn.
Một số lỗi phổ biến gồm:
Tính tải lạnh chưa sát nhu cầu thực tế.
Chọn Chiller dư hoặc thiếu công suất.
Không tính đúng cột áp bơm.
Kích thước đường ống không phù hợp.
Cách nhiệt ống nước lạnh không đạt yêu cầu.
Thiếu van cân bằng thủy lực.
Bố trí tháp giải nhiệt không đủ thông thoáng.
Không có phương án xử lý nước giải nhiệt.
Sơ đồ nguyên lý thiếu thiết bị bảo vệ và thiết bị phụ trợ.
Không tính đến không gian bảo trì, vận hành và thay thế thiết bị.
Những lỗi này có thể khiến hệ thống tiêu tốn điện năng, vận hành không ổn định, thường xuyên báo lỗi, khó bảo trì và phát sinh chi phí lớn sau khi bàn giao.

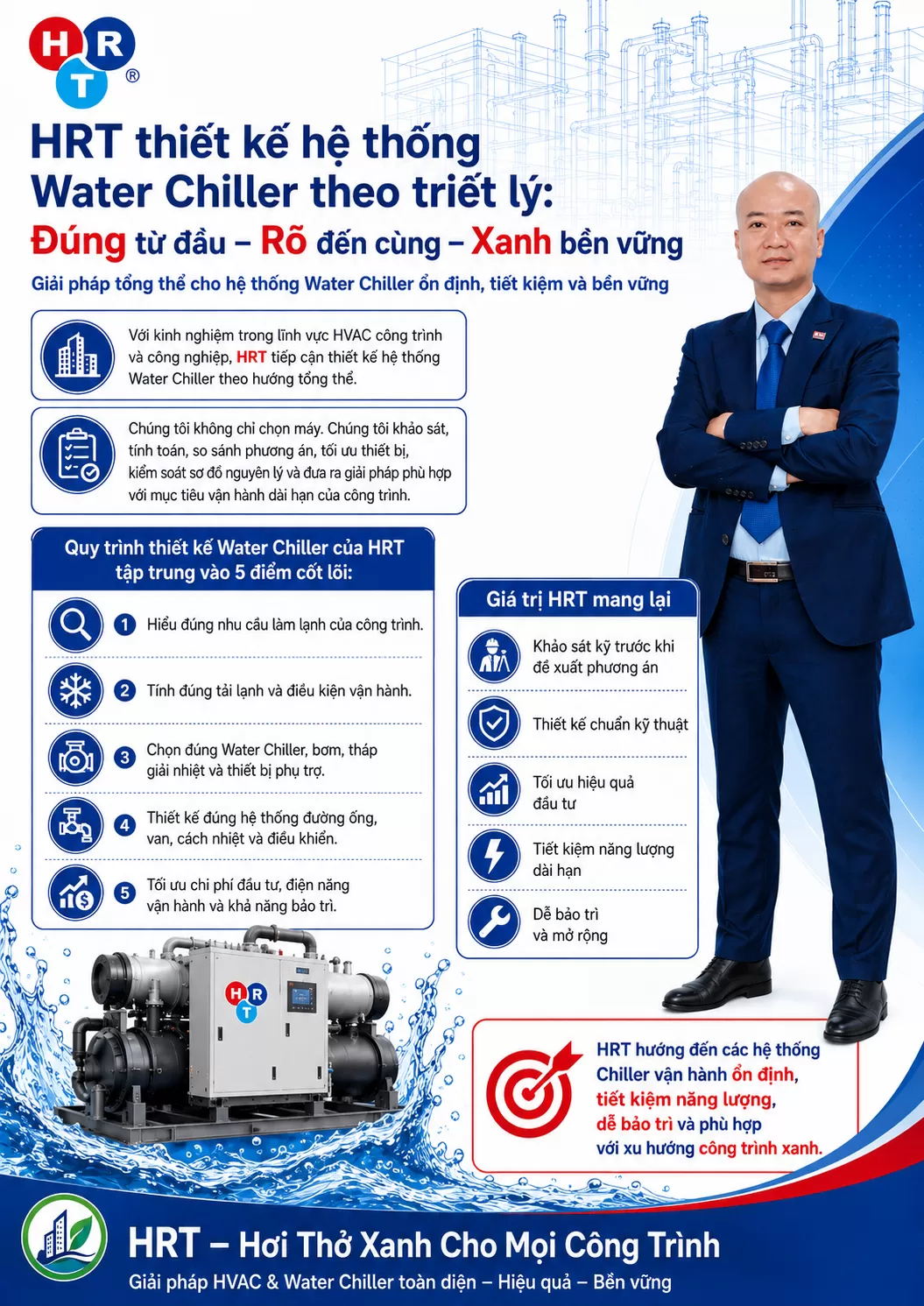

HRT thiết kế hệ thống Water Chiller theo triết lý: Đúng từ đầu – Rõ đến cùng – Xanh bền vững
Với kinh nghiệm trong lĩnh vực HVAC công trình và công nghiệp, HRT tiếp cận thiết kế hệ thống Water Chiller theo hướng tổng thể.
Chúng tôi không chỉ chọn máy. Chúng tôi khảo sát, tính toán, so sánh phương án, tối ưu thiết bị, kiểm soát sơ đồ nguyên lý và đưa ra giải pháp phù hợp với mục tiêu vận hành dài hạn của công trình.
Quy trình thiết kế Water Chiller của HRT tập trung vào 5 điểm cốt lõi:
Hiểu đúng nhu cầu làm lạnh của công trình.
Tính đúng tải lạnh và điều kiện vận hành.
Chọn đúng Water Chiller, bơm, tháp giải nhiệt và thiết bị phụ trợ.
Thiết kế đúng hệ thống đường ống, van, cách nhiệt và điều khiển.
Tối ưu chi phí đầu tư, điện năng vận hành và khả năng bảo trì.
HRT hướng đến các hệ thống Chiller vận hành ổn định, tiết kiệm năng lượng, dễ bảo trì và phù hợp với xu hướng công trình xanh.
Kết luận: Thiết kế Water Chiller đúng là nền móng của một hệ thống làm lạnh hiệu quả
Thiết kế hệ thống Water Chiller không chỉ là việc chọn một chiếc máy làm lạnh nước có công suất phù hợp. Đó là một quá trình kỹ thuật tổng thể gồm tính tải lạnh, chọn Chiller, thiết kế bơm, đường ống, tháp giải nhiệt, sơ đồ nguyên lý và hệ thống điều khiển.
Một hệ thống được thiết kế đúng ngay từ đầu sẽ giúp công trình vận hành ổn định, tiết kiệm điện, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.
Nếu bạn đang chuẩn bị đầu tư hệ thống Water Chiller cho nhà máy, khách sạn, bệnh viện, trung tâm thương mại, tòa nhà văn phòng hoặc khu công nghiệp, hãy bắt đầu bằng một phương án thiết kế chuẩn.
HRT sẵn sàng đồng hành cùng chủ đầu tư từ khảo sát, tư vấn, thiết kế, thi công đến vận hành và tối ưu hệ thống Water Chiller.
