Thiết Kế Hệ Thống Water-Cooled Package AC Không Chỉ Là Chọn Máy

Trong nhiều nhà xưởng, nhà máy sản xuất, trung tâm logistics, khu công nghiệp và các công trình có tải lạnh lớn, hệ thống điều hòa không khí công nghiệp loại Packaged giải nhiệt bằng nước (Water-Cooled Package AC) là một giải pháp hiệu quả nhờ khả năng làm lạnh mạnh, vận hành ổn định và dễ bảo trì.

Tuy nhiên, hiệu quả của hệ thống không nằm ở việc chọn được một chiếc máy có công suất lớn.

Một hệ thống Packaged muốn vận hành ổn định nhiều năm phải được thiết kế đúng ngay từ đầu, từ khâu khảo sát, tính tải lạnh, lựa chọn thiết bị đến thiết kế đường ống, điện điều khiển và bản vẽ thi công.

Tại HRT, chúng tôi tiếp cận thiết kế hệ thống Packaged theo triết lý:

Đúng từ đầu – Rõ đến cùng – Xanh bền vững.

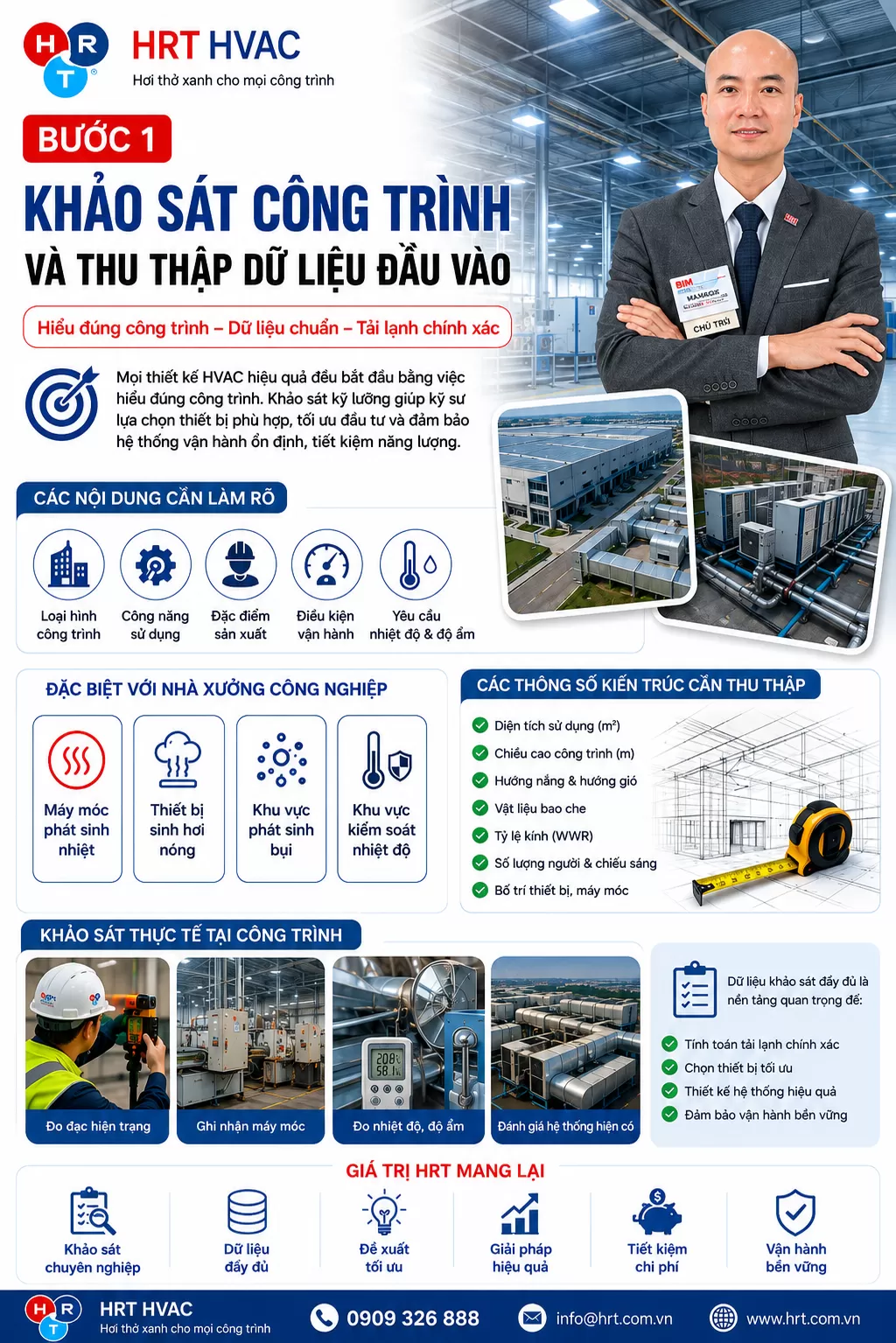

Bước 1: Khảo Sát Công Trình Và Thu Thập Dữ Liệu Đầu Vào

Mọi thiết kế HVAC hiệu quả đều bắt đầu bằng việc hiểu đúng công trình.

Kỹ sư cần khảo sát và làm rõ:

• Loại hình công trình.
• Công năng sử dụng.
• Đặc điểm sản xuất.
• Điều kiện vận hành thực tế.
• Yêu cầu nhiệt độ và độ ẩm.

Đặc biệt đối với nhà xưởng công nghiệp, cần xác định:

• Máy móc phát sinh nhiệt.
• Thiết bị sinh hơi nóng.
• Khu vực phát sinh bụi.
• Khu vực yêu cầu kiểm soát nhiệt độ.

Các thông số kiến trúc cần thu thập:

• Diện tích sử dụng.
• Chiều cao công trình.
• Hướng nắng.
• Vật liệu bao che.
• Tỷ lệ kính.

Đây là nền tảng để tính toán tải lạnh chính xác.

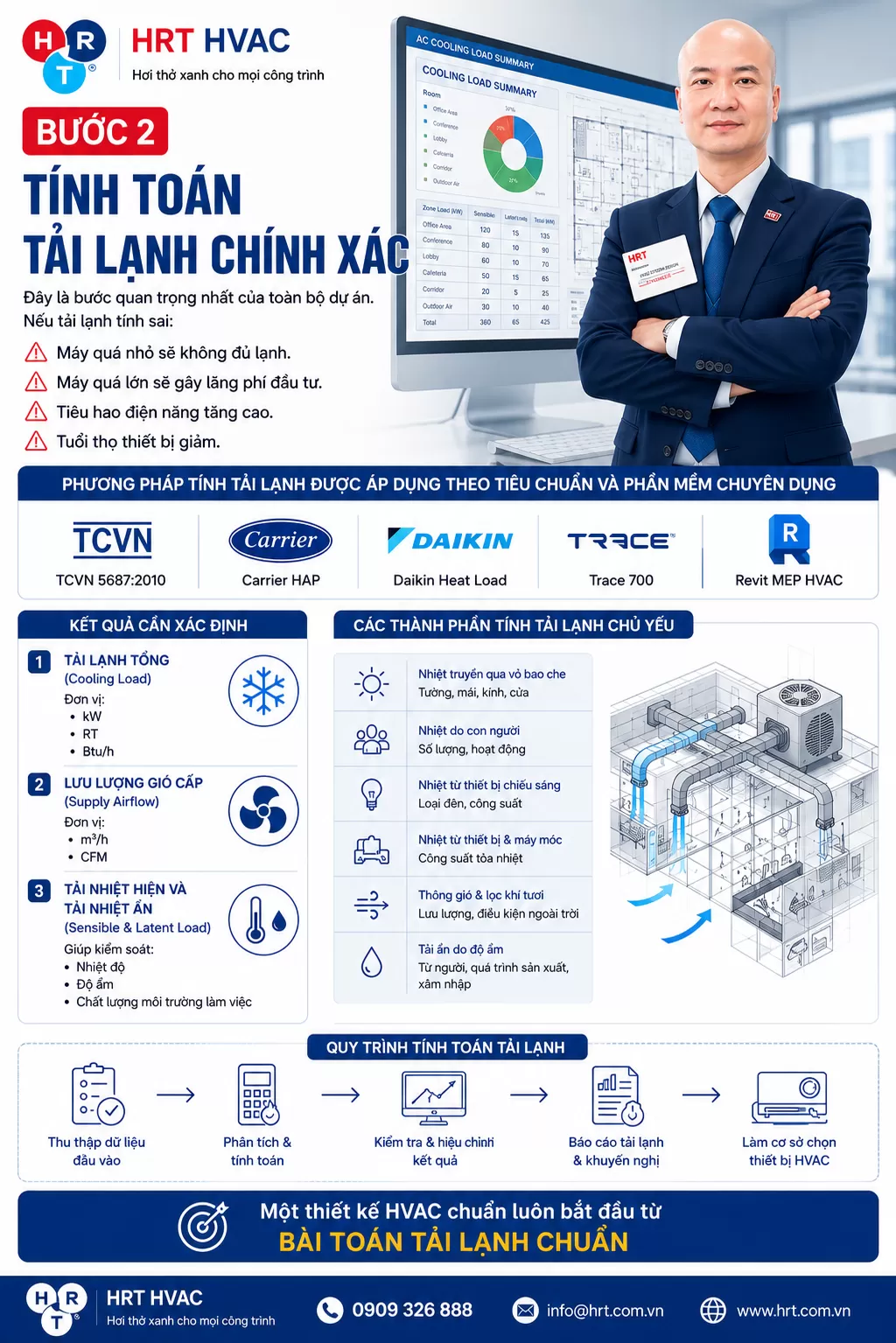

Bước 2: Tính Toán Tải Lạnh Chính Xác

Đây là bước quan trọng nhất của toàn bộ dự án.

Nếu tải lạnh tính sai:

• Máy quá nhỏ sẽ không đủ lạnh.
• Máy quá lớn sẽ gây lãng phí đầu tư.
• Tiêu hao điện năng tăng cao.
• Tuổi thọ thiết bị giảm.

Việc tính tải lạnh thường được thực hiện theo:

• TCVN 5687:2010.
• Carrier HAP.
• Daikin Heat Load.
• Trace 700.
• Revit MEP HVAC.

Kết quả cần xác định gồm:

Tải lạnh tổng

Đơn vị:

• kW
• RT
• Btu/h

Lưu lượng gió cấp

Đơn vị:

• m³/h
• CFM

Tải nhiệt hiện và tải nhiệt ẩn

Giúp kiểm soát:

• Nhiệt độ.
• Độ ẩm.
• Chất lượng môi trường làm việc.

Một thiết kế HVAC chuẩn luôn bắt đầu từ bài toán tải lạnh chuẩn.

HRT luôn tuân thủ: 5 Cam Kết Đạo Đức Kinh Doanh HRT

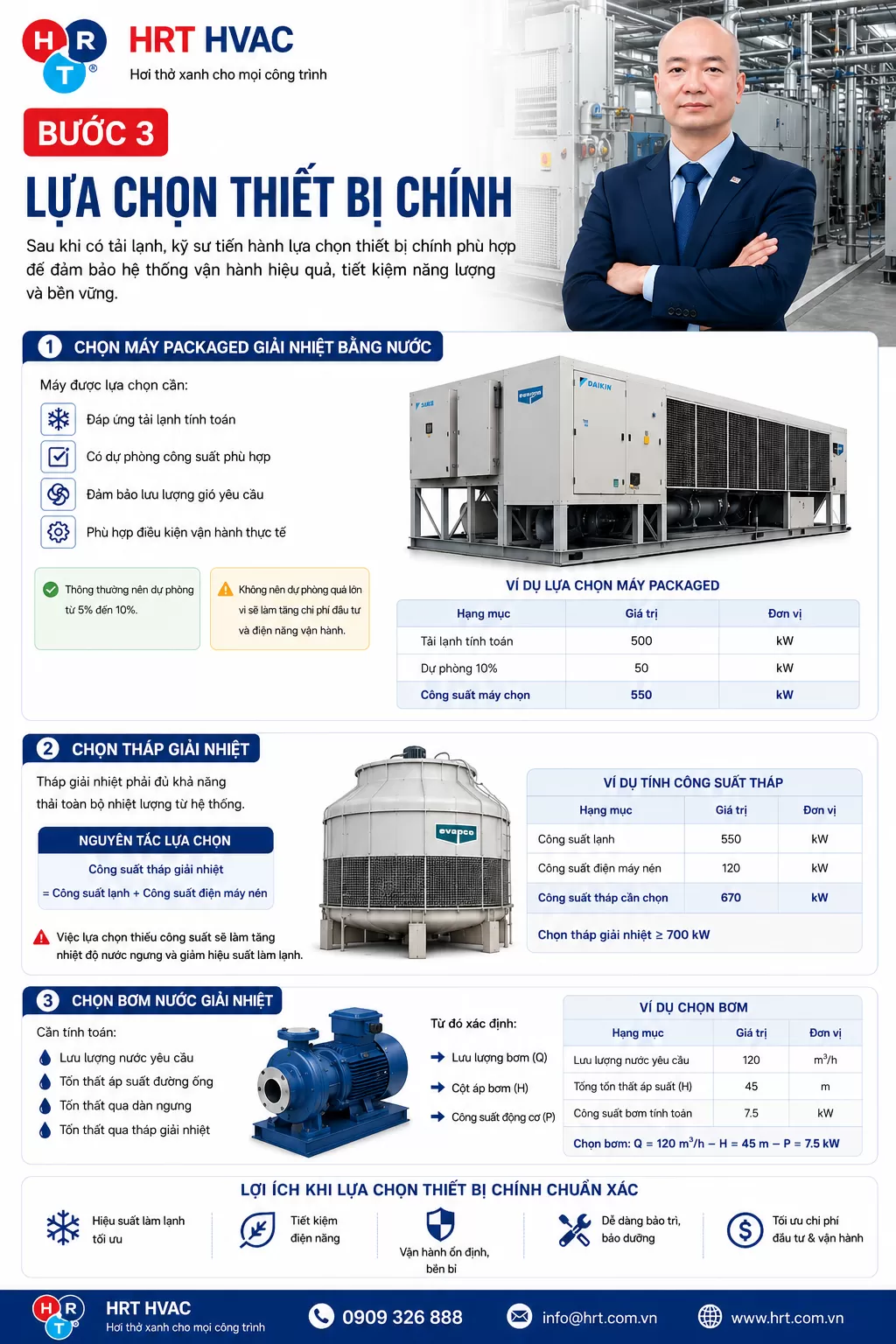

Bước 3: Lựa Chọn Thiết Bị Chính

Sau khi có tải lạnh, kỹ sư tiến hành lựa chọn thiết bị.

Chọn Máy Packaged Giải Nhiệt Bằng Nước

Máy được lựa chọn cần:

• Đáp ứng tải lạnh tính toán.
• Có dự phòng công suất phù hợp.
• Đảm bảo lưu lượng gió yêu cầu.
• Phù hợp điều kiện vận hành thực tế.

Thông thường nên dự phòng từ 5% đến 10%.

Không nên dự phòng quá lớn vì sẽ làm tăng chi phí đầu tư và điện năng vận hành.

Chọn Tháp Giải Nhiệt

Tháp giải nhiệt phải đủ khả năng thải toàn bộ nhiệt lượng từ hệ thống.

Nguyên tắc lựa chọn:

Công suất tháp giải nhiệt = Công suất lạnh + Công suất điện máy nén

Việc lựa chọn thiếu công suất sẽ làm tăng nhiệt độ nước ngưng và giảm hiệu suất làm lạnh.

Chọn Bơm Nước Giải Nhiệt

Cần tính toán:

• Lưu lượng nước yêu cầu.
• Tổn thất áp suất đường ống.
• Tổn thất qua dàn ngưng.
• Tổn thất qua tháp giải nhiệt.

Từ đó xác định:

• Lưu lượng bơm.
• Cột áp bơm.
• Công suất động cơ.

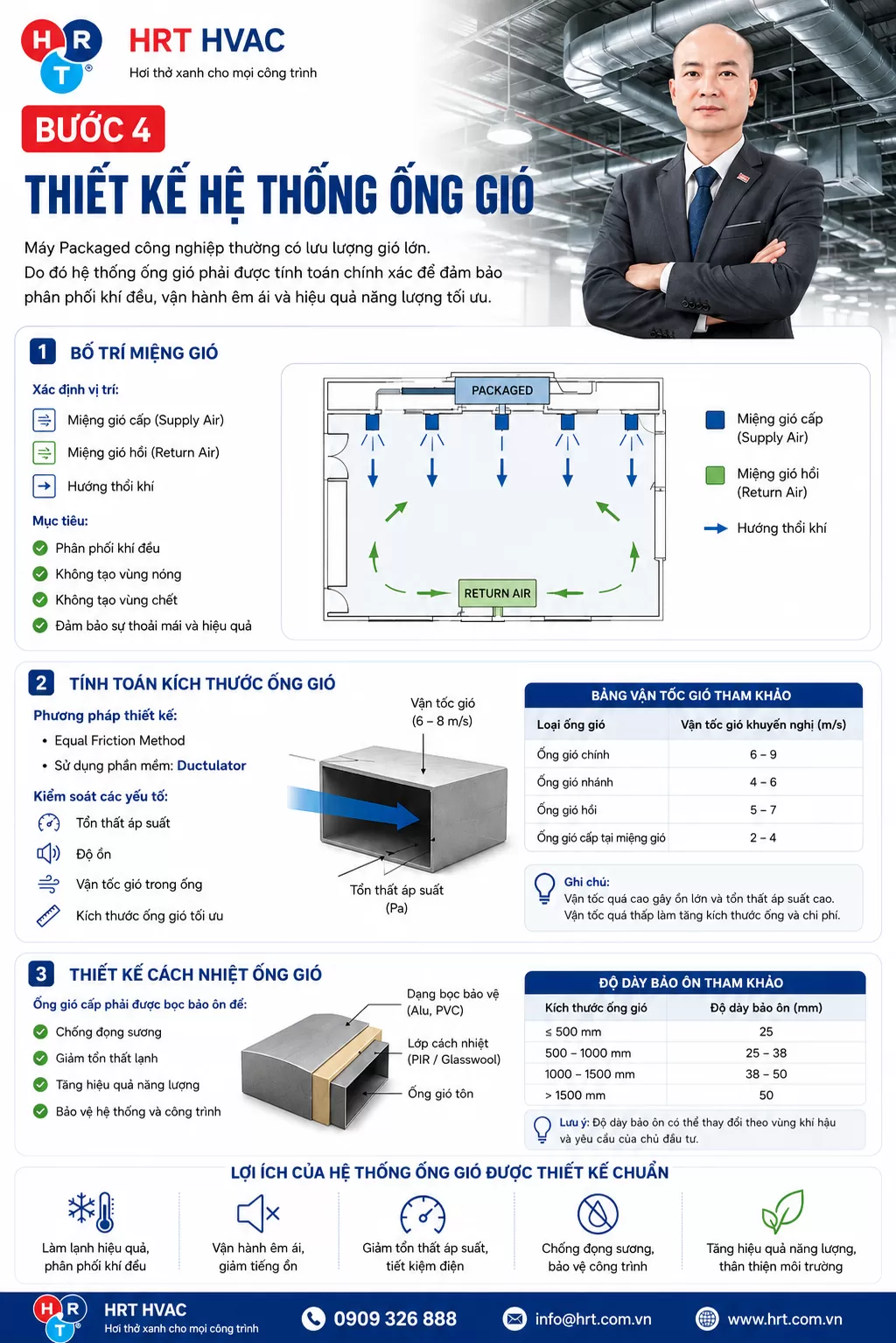

Bước 4: Thiết Kế Hệ Thống Ống Gió

Máy Packaged công nghiệp thường có lưu lượng gió lớn.

Do đó hệ thống ống gió phải được tính toán cẩn thận.

Các nội dung cần thực hiện:

Bố Trí Miệng Gió

Xác định:

• Miệng gió cấp.
• Miệng gió hồi.
• Hướng thổi.

Mục tiêu:

• Phân phối khí đều.
• Không tạo vùng nóng.
• Không tạo vùng chết.

Tính Toán Kích Thước Ống Gió

Thông thường sử dụng:

• Equal Friction Method.
• Ductulator.

Đồng thời kiểm soát:

• Tổn thất áp suất.
• Độ ồn.
• Vận tốc gió trong ống.

Thiết Kế Cách Nhiệt

Ống gió cấp phải được bọc bảo ôn nhằm:

• Chống đọng sương.
• Giảm tổn thất lạnh.
• Tăng hiệu quả năng lượng.

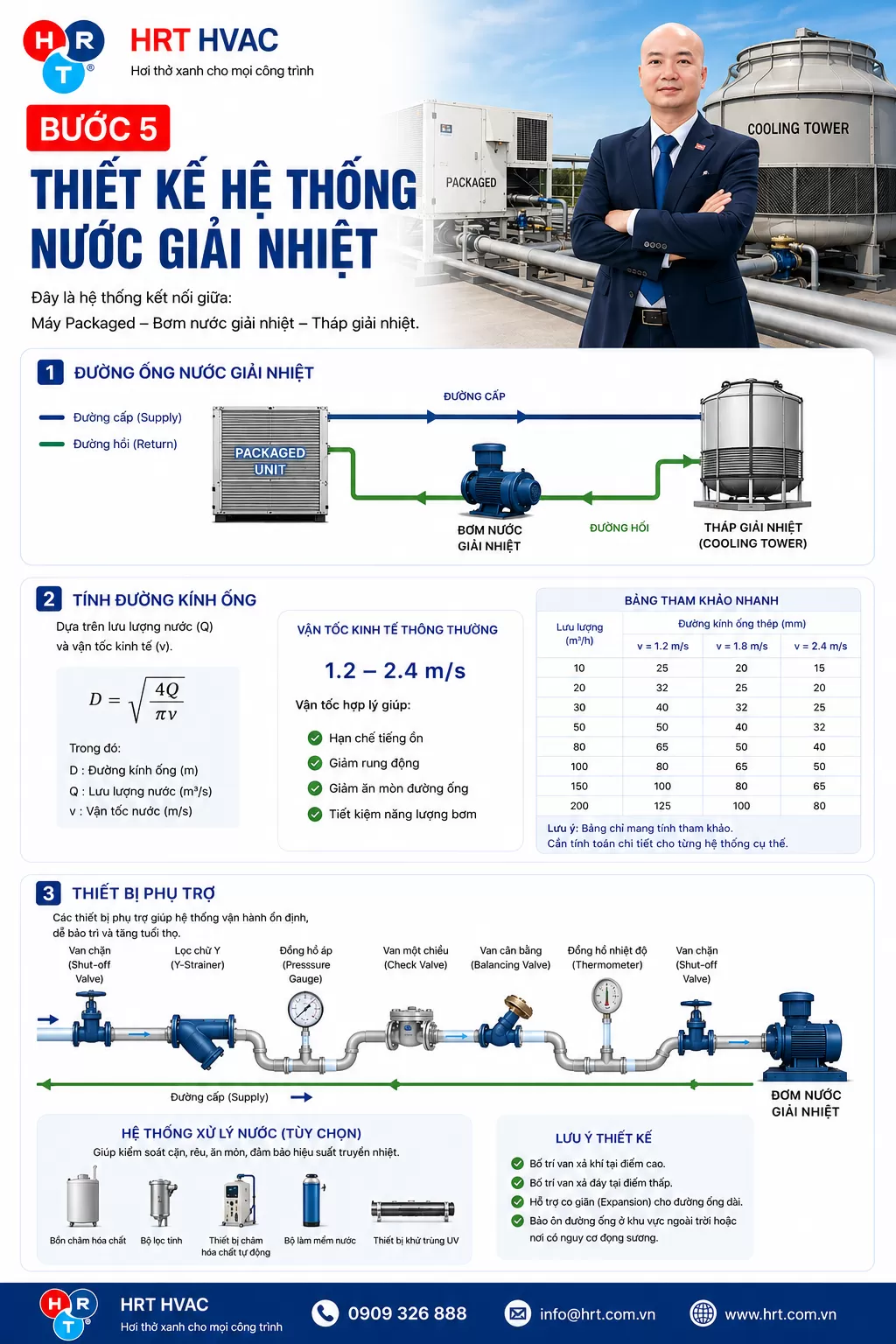

Bước 5: Thiết Kế Hệ Thống Nước Giải Nhiệt

Đây là hệ thống kết nối giữa:

• Máy Packaged.
• Bơm nước giải nhiệt.
• Tháp giải nhiệt.

Các hạng mục thiết kế gồm:

Đường Ống Nước Giải Nhiệt

Bao gồm:

• Đường cấp.
• Đường hồi.

Tính Đường Kính Ống

Dựa trên:

• Lưu lượng nước.
• Vận tốc kinh tế.

Thông thường:

• 1.2 m/s đến 2.4 m/s.

Giúp hạn chế:

• Tiếng ồn.
• Rung động.
• Ăn mòn đường ống.

Thiết Bị Phụ Trợ

Bao gồm:

• Van chặn.
• Van cân bằng.
• Van một chiều.
• Lọc chữ Y.
• Đồng hồ áp suất.
• Đồng hồ nhiệt độ.
• Hệ thống xử lý nước.

Đây là những thành phần nhỏ nhưng ảnh hưởng rất lớn đến độ bền hệ thống.

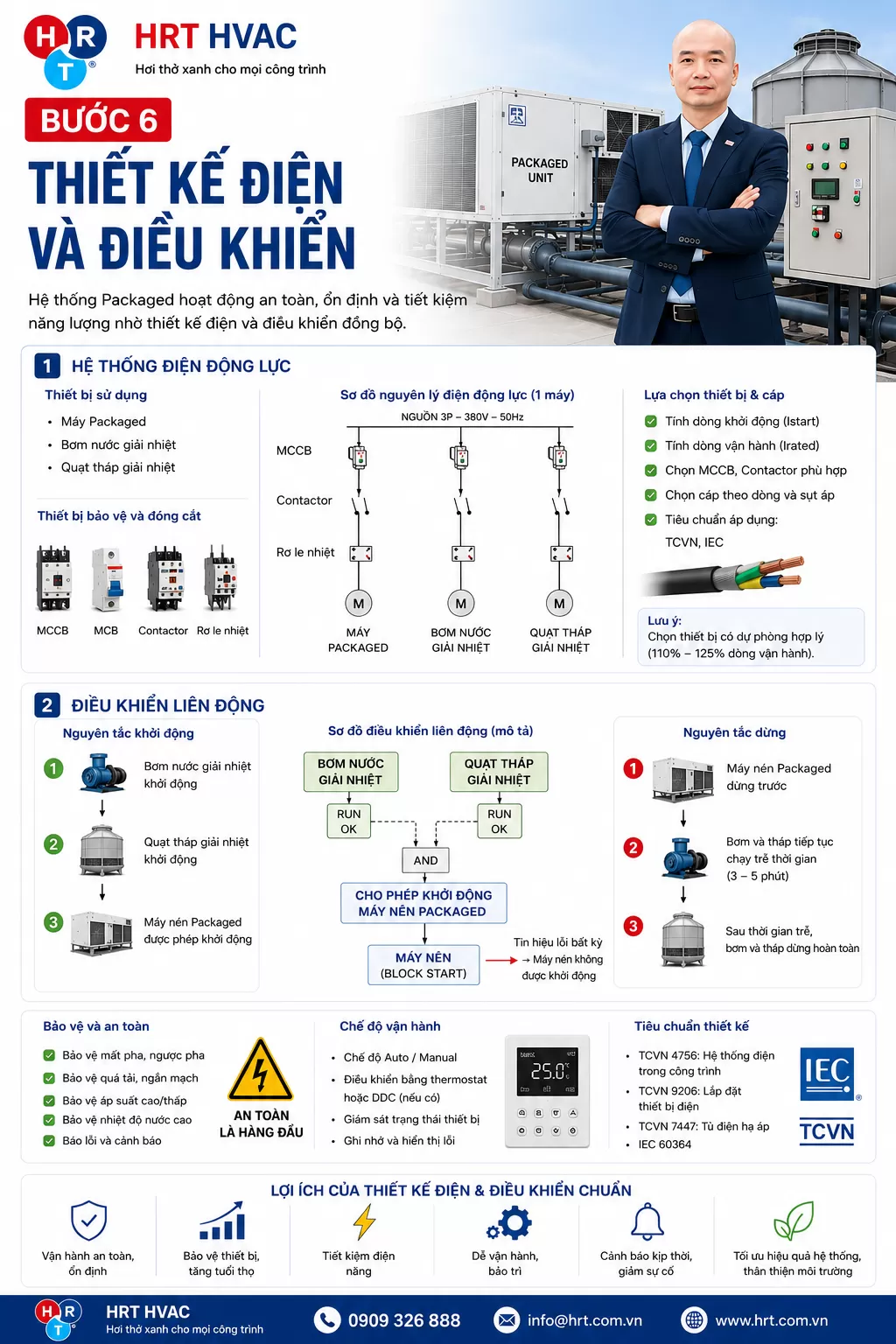

Bước 6: Thiết Kế Điện Và Điều Khiển

Một hệ thống Packaged muốn vận hành an toàn phải có thiết kế điện và điều khiển đồng bộ.

Các hạng mục cần tính toán:

Hệ Thống Điện Động Lực

Bao gồm:

• Máy Packaged.
• Bơm nước giải nhiệt.
• Quạt tháp giải nhiệt.

Lựa chọn:

• MCCB.
• MCB.
• Contactor.
• Cáp điện.

Theo đúng dòng khởi động và dòng vận hành.

Điều Khiển Liên Động

Nguyên tắc bắt buộc:

1. Bơm nước giải nhiệt hoạt động.
2. Quạt tháp giải nhiệt hoạt động.
3. Máy nén Packaged mới được phép khởi động.

Ngược lại khi dừng:

1. Máy nén dừng trước.
2. Bơm và tháp tiếp tục chạy một khoảng thời gian.
3. Sau đó mới ngắt hoàn toàn.

Đây là điều kiện quan trọng để bảo vệ máy nén và dàn ngưng.

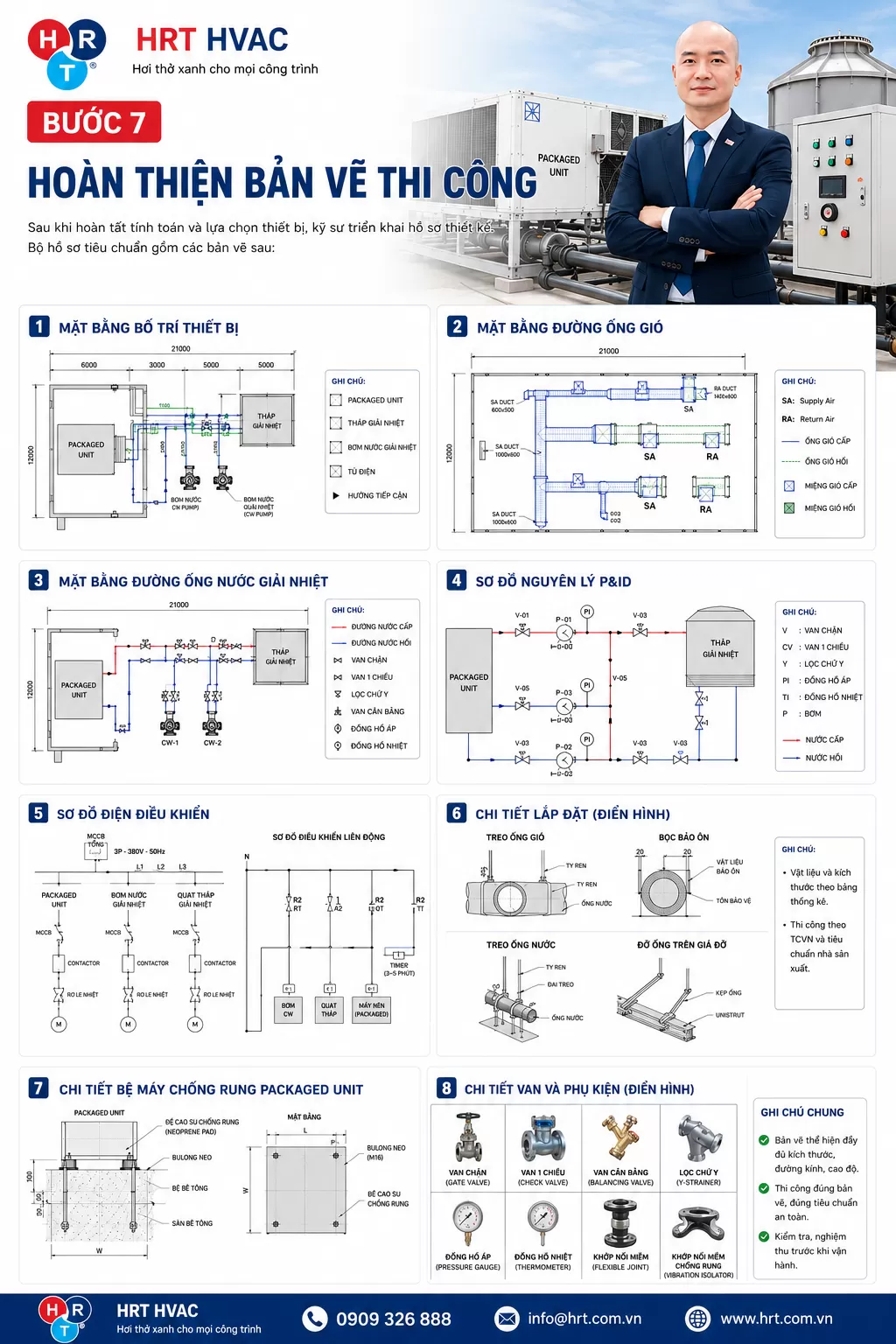

Bước 7: Hoàn Thiện Bản Vẽ Thi Công

Sau khi hoàn tất tính toán và lựa chọn thiết bị, kỹ sư triển khai hồ sơ thiết kế.

Bộ hồ sơ tiêu chuẩn gồm:

• Mặt bằng bố trí thiết bị.
• Mặt bằng đường ống gió.
• Mặt bằng đường ống nước giải nhiệt.
• Sơ đồ nguyên lý P&ID.
• Sơ đồ điện điều khiển.
• Chi tiết lắp đặt.
• Chi tiết bệ máy chống rung.
• Chi tiết van và phụ kiện.

Bản vẽ càng rõ ràng thì thi công càng chính xác và giảm phát sinh.

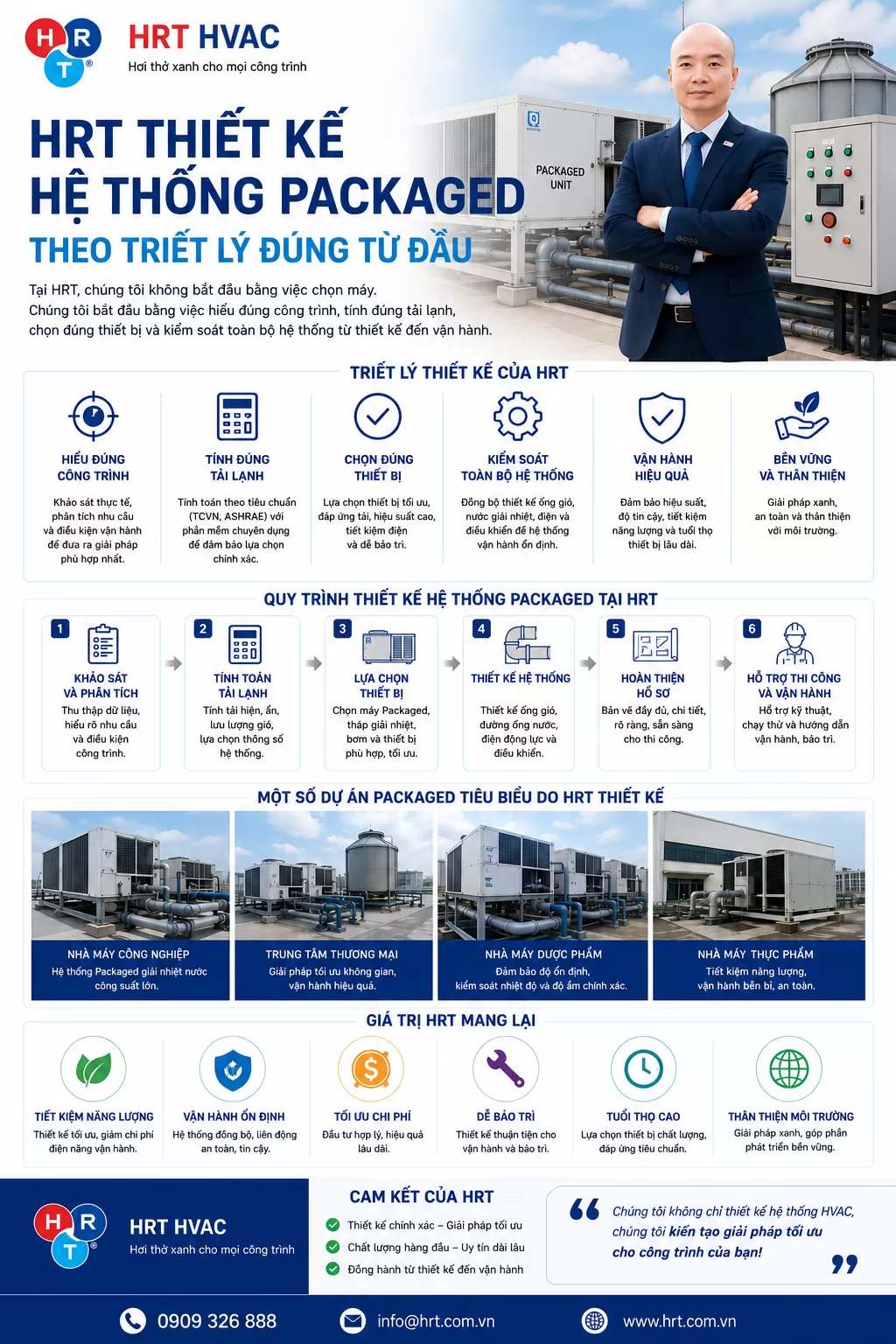

HRT Thiết Kế Hệ Thống Packaged Theo Triết Lý Đúng Từ Đầu

Tại HRT, chúng tôi không bắt đầu bằng việc chọn máy.

Chúng tôi bắt đầu bằng việc hiểu đúng công trình, tính đúng tải lạnh, chọn đúng thiết bị và kiểm soát toàn bộ hệ thống từ thiết kế đến vận hành.

Mỗi dự án Packaged đều được xem xét đồng thời:

• Hiệu quả làm lạnh.
• Chi phí đầu tư.
• Chi phí điện năng.
• Độ ổn định vận hành.
• Khả năng bảo trì.
• Tuổi thọ thiết bị.

Đó là cách HRT tạo ra những hệ thống HVAC vận hành hiệu quả, tiết kiệm năng lượng và bền vững trong suốt vòng đời công trình.

HRT – Hơi Thở Xanh Cho Mọi Công Trình
