Bảo Ôn HVAC Là Gì? Vì Sao Ảnh Hưởng Đến Hiệu Suất Hệ Thống?

Trong hệ thống điều hòa không khí và thông gió, nhiều doanh nghiệp thường tập trung vào Chiller, AHU, FCU, dàn nóng, dàn lạnh hoặc quạt mà chưa đánh giá đúng vai trò của lớp bảo ôn.

Thực tế, dù thiết bị được lựa chọn đúng công suất, hệ thống vẫn có thể vận hành kém hiệu quả nếu đường ống nước lạnh, ống đồng hoặc ống gió bị thất thoát nhiệt. Lớp bảo ôn bị hở còn có thể gây đọng sương, nhỏ nước xuống trần, làm ẩm vật liệu hoàn thiện và ảnh hưởng đến thiết bị điện.

Vì vậy, bảo ôn HVAC không phải hạng mục phụ. Đây là một phần cần được tính toán ngay từ giai đoạn thiết kế, kiểm soát trong quá trình thi công và kiểm tra định kỳ khi hệ thống đi vào vận hành.

Bảo ôn HVAC là gì?

Bảo ôn HVAC là lớp vật liệu có khả năng cách nhiệt, được bao bọc bên ngoài đường ống, ống gió, thiết bị hoặc phụ kiện của hệ thống sưởi, thông gió và điều hòa không khí.

Lớp bảo ôn có nhiệm vụ chính là hạn chế sự trao đổi nhiệt giữa môi chất bên trong hệ thống và môi trường xung quanh.

Tùy từng ứng dụng, bảo ôn còn giúp:

Ngăn ngừa hiện tượng ngưng tụ hơi nước.
Duy trì nhiệt độ của nước hoặc môi chất lạnh.
Giảm thất thoát nhiệt trên đường ống nước nóng.
Hạn chế hấp thụ nhiệt trên tuyến ống gió cấp lạnh.
Bảo vệ bề mặt thiết bị và đường ống.
Hỗ trợ giảm tiếng ồn đối với một số hệ thống ống gió.
Góp phần tiết kiệm năng lượng vận hành.

Bảo ôn thường được sử dụng cho đường ống nước lạnh, nước nóng, ống đồng môi chất lạnh, ống gió cấp lạnh, hộp gió, AHU, FCU, van, co, tê, mặt bích và nhiều phụ kiện liên quan.

Bảo ôn hoạt động theo nguyên lý nào?

Hạn chế quá trình truyền nhiệt

Nhiệt luôn truyền từ khu vực có nhiệt độ cao sang khu vực có nhiệt độ thấp thông qua dẫn nhiệt, đối lưu và bức xạ.

Trong hệ thống nước lạnh, nhiệt độ nước cấp có thể thấp hơn nhiều so với nhiệt độ môi trường. Nếu đường ống không được bảo ôn, nhiệt từ không khí xung quanh sẽ truyền vào nước lạnh trong quá trình vận chuyển.

Kết quả là nhiệt độ nước khi đến AHU hoặc FCU có thể cao hơn giá trị thiết kế. Dàn coil phải làm việc trong điều kiện không tối ưu và khả năng làm lạnh của khu vực sử dụng bị ảnh hưởng.

Vật liệu bảo ôn có hệ số dẫn nhiệt thấp, tạo thành lớp cản trở quá trình truyền nhiệt. Bảo ôn không thể loại bỏ hoàn toàn trao đổi nhiệt nhưng có thể giảm đáng kể tổn thất nếu được tính đúng chiều dày và thi công kín khít.

Kiểm soát nhiệt độ bề mặt

Không khí luôn chứa một lượng hơi nước nhất định. Khi nhiệt độ bề mặt đường ống thấp hơn nhiệt độ điểm sương, hơi nước trong không khí sẽ ngưng tụ thành giọt nước.

Lớp bảo ôn phù hợp giúp duy trì nhiệt độ bề mặt ngoài cao hơn điểm sương của môi trường. Nhờ đó, nguy cơ đọng sương và nhỏ nước được hạn chế.

Nếu lớp bảo ôn quá mỏng, bị rách, hở mối nối hoặc thấm nước, nhiệt độ bề mặt có thể giảm xuống dưới điểm sương. Đây là nguyên nhân phổ biến khiến trần kỹ thuật xuất hiện vết ẩm hoặc nước nhỏ giọt.

Vì sao bảo ôn ảnh hưởng đến hiệu suất HVAC?

Giảm tổn thất nhiệt trên đường truyền

Thiết bị HVAC không chỉ cần tạo ra năng lượng lạnh hoặc nhiệt mà còn phải truyền tải năng lượng đó đến đúng khu vực sử dụng.

Nếu đường ống nước lạnh hấp thụ nhiệt trên suốt tuyến, nhiệt độ nước đến AHU hoặc FCU sẽ tăng lên. Hệ thống phải vận hành lâu hơn hoặc tăng tải để đáp ứng nhiệt độ phòng.

Đối với đường ống nước nóng, bảo ôn không đạt yêu cầu làm nhiệt lượng thất thoát ra môi trường. Nguồn tạo nhiệt phải làm việc nhiều hơn để bù lại lượng nhiệt bị mất.

Bảo ôn đúng kỹ thuật giúp duy trì điều kiện vận hành gần với thiết kế, từ đó giảm phần năng lượng lãng phí trên quá trình truyền tải.

Hạn chế thời gian vận hành không cần thiết

Khi nhiệt độ môi chất thay đổi do lớp bảo ôn kém hiệu quả, Chiller, máy nén, bơm, AHU hoặc FCU có thể phải chạy lâu hơn để đạt yêu cầu.

Thiết bị vẫn hoạt động nhưng điện năng tiêu thụ tăng, thời gian chạy kéo dài và khả năng duy trì nhiệt độ phòng có thể không ổn định.

Trong trường hợp này, chỉ kiểm tra thiết bị chính sẽ chưa đủ. Doanh nghiệp cần đánh giá cả tuyến ống, lớp cách nhiệt và các vị trí chuyển tiếp.

Ngăn ngừa nước ngưng làm hư hỏng công trình

Đọng sương trên đường ống hoặc hộp gió có thể gây ra nhiều vấn đề:

Trần thạch cao bị ố, ẩm hoặc xuống cấp.
Nước nhỏ xuống khu vực làm việc.
Bề mặt kim loại bị ăn mòn.
Vật liệu xây dựng xuất hiện nấm mốc.
Thiết bị điện gần đó có nguy cơ mất an toàn.
Môi trường trong trần kỹ thuật trở nên ẩm thấp.
Chi phí sửa chữa và hoàn thiện tăng lên.

Những hiện tượng này thường không bắt nguồn từ việc thiết bị thiếu công suất mà từ lớp bảo ôn bị hở, thấm nước hoặc không đủ chiều dày.

Hỗ trợ duy trì tuổi thọ hệ thống

Khi hệ thống phải liên tục bù cho phần năng lượng thất thoát, thời gian vận hành của thiết bị có xu hướng tăng lên.

Bảo ôn tốt không trực tiếp thay thế việc bảo trì thiết bị nhưng giúp hệ thống làm việc ổn định hơn, giảm những điều kiện vận hành bất lợi và hạn chế sự ảnh hưởng của độ ẩm đến đường ống, phụ kiện.

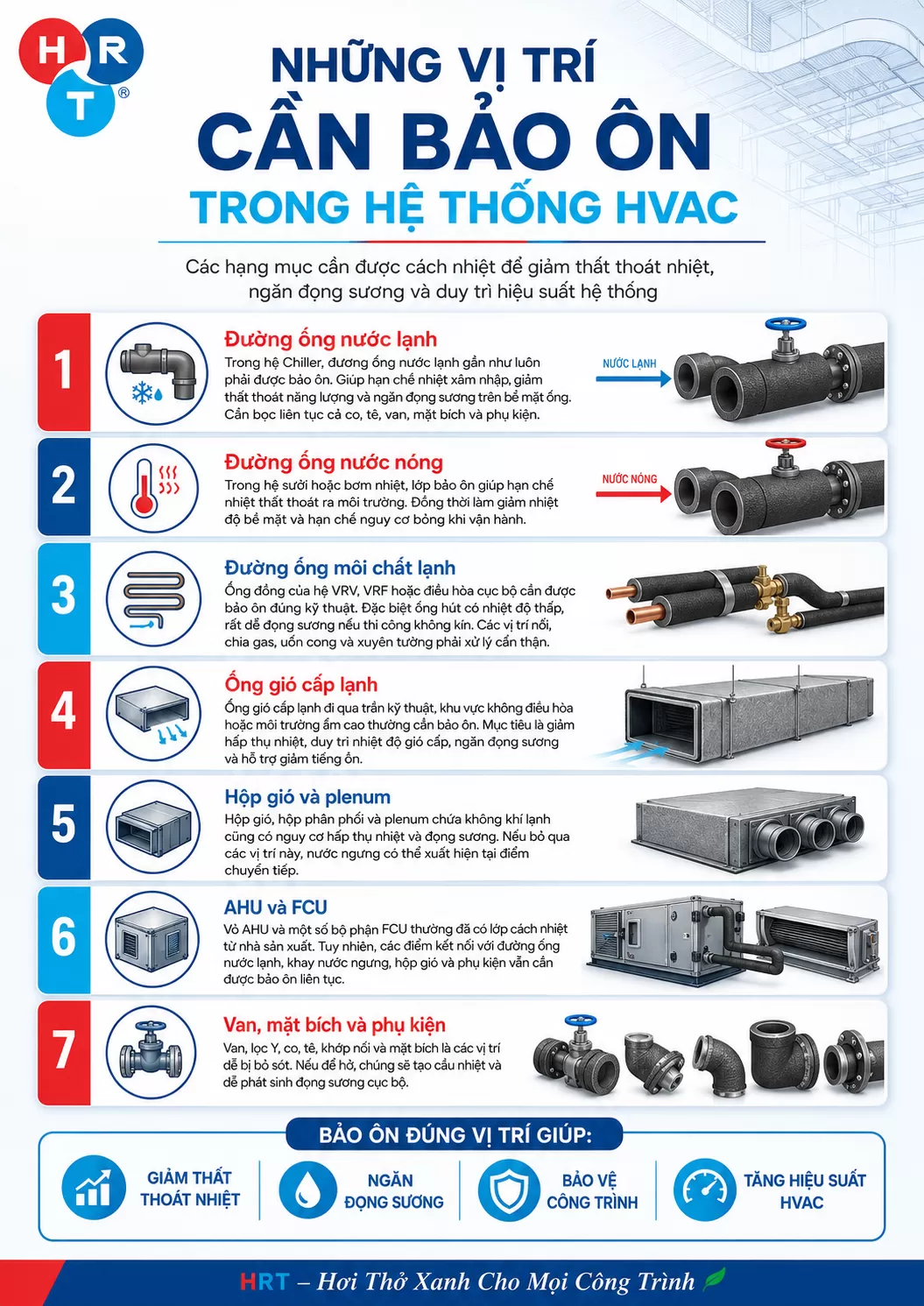

Những vị trí nào cần bảo ôn trong hệ thống HVAC?

Bảo ôn HVAC

Đường ống nước lạnh

Đường ống nước lạnh trong hệ thống Chiller gần như luôn phải được bảo ôn.

Nước lạnh được vận chuyển từ Chiller đến AHU, FCU hoặc thiết bị trao đổi nhiệt. Nếu đường ống không được cách nhiệt, nhiệt từ môi trường sẽ liên tục truyền vào nước lạnh.

Ngoài tổn thất năng lượng, bề mặt ống lạnh còn dễ phát sinh đọng sương. Vì vậy, bảo ôn cần được thi công liên tục trên toàn tuyến, bao gồm cả co, tê, van, mặt bích và các phụ kiện.

Đường ống nước nóng

Trong hệ thống sưởi, bơm nhiệt hoặc hệ thống sử dụng nước nóng, lớp bảo ôn giúp hạn chế nhiệt thoát ra môi trường.

Bảo ôn đường ống nước nóng còn giúp giảm nhiệt độ bề mặt, hạn chế nguy cơ bỏng khi người vận hành vô tình tiếp xúc.

Đường ống môi chất lạnh

Đường ống đồng của hệ thống VRV, VRF hoặc điều hòa cục bộ cần được bảo ôn theo đúng hướng dẫn kỹ thuật.

Đặc biệt, đường ống hút thường có nhiệt độ thấp nên dễ đọng sương. Nếu bảo ôn không kín, hơi ẩm có thể xâm nhập vào bên trong, làm suy giảm khả năng cách nhiệt theo thời gian.

Hai đường ống không nên bị ép sát làm biến dạng lớp bảo ôn. Các vị trí nối, chia gas, uốn cong và xuyên tường cần được hoàn thiện cẩn thận.

Ống gió cấp lạnh

Không phải mọi tuyến ống gió đều cần sử dụng cùng một loại bảo ôn. Việc áp dụng phụ thuộc vào nhiệt độ không khí bên trong, vị trí lắp đặt, độ ẩm môi trường và yêu cầu thiết kế.

Ống gió cấp lạnh đi qua trần kỹ thuật, khu vực không điều hòa hoặc môi trường có độ ẩm cao thường cần được bảo ôn để:

Giảm hấp thụ nhiệt.
Duy trì nhiệt độ gió cấp.
Ngăn đọng sương trên bề mặt ống.
Hỗ trợ giảm tiếng ồn khi sử dụng vật liệu phù hợp.

Hộp gió và plenum

Hộp gió, hộp phân phối và plenum chứa không khí lạnh cũng có nguy cơ hấp thụ nhiệt và đọng sương.

Nếu chỉ bảo ôn đường ống nhưng bỏ qua hộp gió, hệ thống vẫn có thể phát sinh nước ngưng tại các vị trí chuyển tiếp.

AHU và FCU

Phần vỏ của AHU và một số bộ phận của FCU thường đã có lớp cách nhiệt từ nhà sản xuất.

Tuy nhiên, các điểm kết nối với đường ống nước lạnh, khay nước ngưng, hộp gió và phụ kiện vẫn cần được xử lý bảo ôn liên tục. Chỉ một khoảng hở nhỏ cũng có thể trở thành vị trí đọng sương cục bộ.

Van, mặt bích và phụ kiện

Van, lọc Y, co, tê, khớp nối và mặt bích là những vị trí thường bị bỏ sót do có hình dạng phức tạp.

Việc để hở phụ kiện trên một tuyến ống đã được bảo ôn đầy đủ vẫn tạo ra cầu nhiệt. Đọng sương có thể xuất hiện tại chính các vị trí này và lan sang khu vực xung quanh.

Các loại vật liệu bảo ôn HVAC phổ biến

Cao su lưu hóa

Cao su lưu hóa là vật liệu được sử dụng phổ biến cho đường ống nước lạnh, ống đồng môi chất lạnh và một số thiết bị HVAC.

Vật liệu có cấu trúc ô kín, khả năng cách nhiệt và hạn chế khuếch tán hơi nước tương đối tốt. Độ đàn hồi giúp cao su lưu hóa dễ thi công quanh co, tê và phụ kiện.

Hiệu quả sử dụng phụ thuộc lớn vào việc dán kín các mép nối và bảo vệ vật liệu khỏi ánh nắng, nước mưa hoặc va đập.

Bông thủy tinh

Bông thủy tinh có cấu trúc sợi xốp, giúp giảm truyền nhiệt và hỗ trợ tiêu âm.

Vật liệu thường được sử dụng cho hệ thống ống gió hoặc các hạng mục cần kết hợp cách nhiệt với giảm tiếng ồn.

Bông thủy tinh cần có lớp giấy bạc, màng chống ẩm hoặc lớp bảo vệ phù hợp. Nếu hơi ẩm xâm nhập, khả năng cách nhiệt có thể suy giảm.

Bông khoáng

Bông khoáng có khả năng chịu nhiệt cao và thường được lựa chọn trong những khu vực có yêu cầu về cách nhiệt, chống cháy hoặc nhiệt độ vận hành cao.

Vật liệu được sử dụng nhiều hơn trong công trình công nghiệp, phòng máy hoặc các hệ thống có yêu cầu kỹ thuật đặc biệt.

PE Foam

PE Foam có trọng lượng nhẹ, dễ thi công và khả năng chống ẩm tương đối tốt.

Vật liệu có thể phù hợp với một số hệ thống điều hòa dân dụng hoặc thương mại. Tuy nhiên, cần kiểm tra giới hạn nhiệt độ, độ bền và yêu cầu kỹ thuật trước khi lựa chọn.

Lớp bảo vệ bên ngoài

Đối với bảo ôn lắp ngoài trời hoặc khu vực dễ va đập, cần có lớp bảo vệ như:

Tôn mỏng.
Nhôm.
Inox.
Màng PVC chuyên dụng.
Lớp phủ chống tia UV.

Lớp bọc ngoài không thay thế vật liệu bảo ôn. Nhiệm vụ của lớp này là bảo vệ vật liệu cách nhiệt khỏi nước, ánh nắng, bụi bẩn và tác động cơ học.

Dấu hiệu cho thấy bảo ôn HVAC đang hư hỏng

Doanh nghiệp nên kiểm tra hệ thống khi xuất hiện một hoặc nhiều dấu hiệu sau:

Đường ống hoặc hộp gió bị đọng sương.
Nước nhỏ xuống trần, tường hoặc sàn.
Bảo ôn bị rách, nứt hoặc bong mối nối.
Bề mặt vật liệu mềm, ẩm hoặc thấm nước.
Lớp bảo vệ ngoài trời bị thủng hoặc bung.
Van và mặt bích không được bảo ôn đầy đủ.
Nhiệt độ nước đến AHU hoặc FCU sai lệch lớn.
Gió cấp giảm nhiệt độ không đạt yêu cầu.
Hệ thống phải chạy lâu hơn mới đủ lạnh.
Chi phí điện tăng nhưng tải sử dụng không thay đổi nhiều.

Khi bảo ôn đã thấm nước, chỉ dán lại lớp bề mặt thường không giải quyết triệt để. Phần vật liệu mất khả năng cách nhiệt cần được tháo bỏ, làm khô bề mặt và thay mới đúng kỹ thuật.

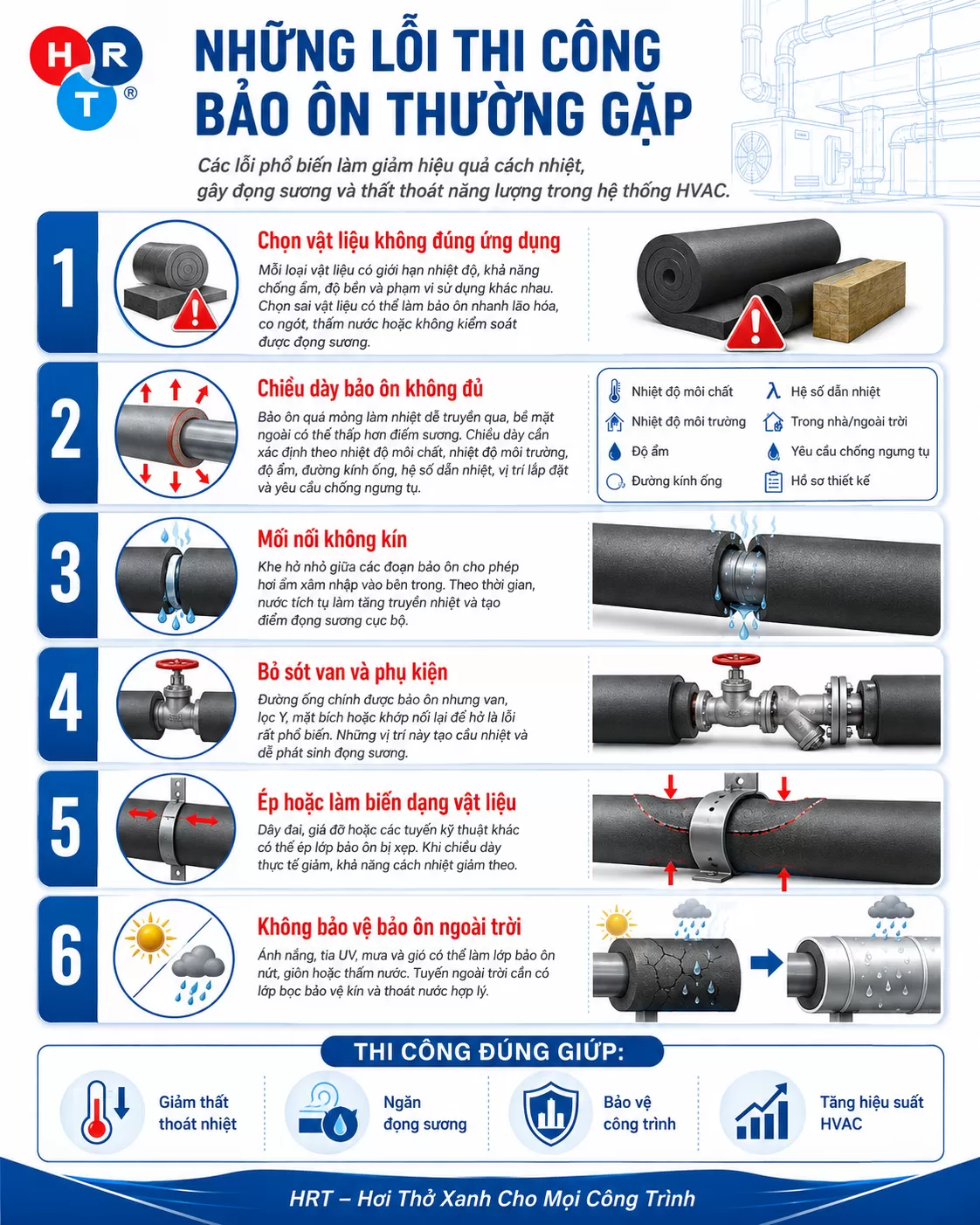

Những lỗi thi công bảo ôn thường gặp

Bảo ôn HVAC

Chọn vật liệu không đúng ứng dụng

Mỗi loại vật liệu có giới hạn nhiệt độ, khả năng chống ẩm, độ bền và phạm vi sử dụng khác nhau.

Dùng vật liệu không phù hợp có thể khiến bảo ôn nhanh lão hóa, co ngót, thấm nước hoặc không kiểm soát được đọng sương.

Chiều dày bảo ôn không đủ

Bảo ôn quá mỏng làm nhiệt dễ truyền qua và nhiệt độ bề mặt ngoài có thể thấp hơn điểm sương.

Ngược lại, tăng chiều dày không có tính toán cũng làm tăng chi phí và chiếm không gian lắp đặt nhưng chưa chắc mang lại hiệu quả tương ứng.

Chiều dày cần được xác định dựa trên:

Nhiệt độ môi chất.
Nhiệt độ môi trường.
Độ ẩm tương đối.
Đường kính đường ống.
Hệ số dẫn nhiệt của vật liệu.
Vị trí trong nhà hoặc ngoài trời.
Yêu cầu chống ngưng tụ.
Tiêu chuẩn và hồ sơ thiết kế.

Mối nối không kín

Khe hở nhỏ giữa hai đoạn bảo ôn có thể cho phép hơi ẩm xâm nhập vào bên trong.

Theo thời gian, nước tích tụ làm tăng khả năng truyền nhiệt của vật liệu và tạo ra điểm đọng sương cục bộ.

Mối nối cần được cắt ghép chính xác, sử dụng keo chuyên dụng và băng dán phù hợp theo hướng dẫn của nhà sản xuất.

Bỏ sót van và phụ kiện

Đường ống chính được bảo ôn đẹp nhưng van, lọc Y, mặt bích hoặc khớp nối lại để hở là lỗi khá phổ biến.

Các vị trí này phải được xử lý đồng bộ, đồng thời vẫn bảo đảm khả năng tháo lắp khi bảo trì.

Ép hoặc làm biến dạng vật liệu

Dây đai, giá đỡ hoặc các tuyến kỹ thuật khác có thể ép lớp bảo ôn bị xẹp.

Khi chiều dày thực tế giảm, khả năng cách nhiệt tại vị trí đó cũng giảm theo. Giá đỡ cần có giải pháp cách nhiệt phù hợp để hạn chế cầu nhiệt và ngưng tụ.

Không bảo vệ bảo ôn ngoài trời

Ánh nắng, tia UV, mưa và gió có thể làm lớp bảo ôn nứt, giòn hoặc thấm nước.

Các tuyến ngoài trời cần có lớp bọc bảo vệ kín, thoát nước hợp lý và không để nước mưa xâm nhập tại các mép ghép.

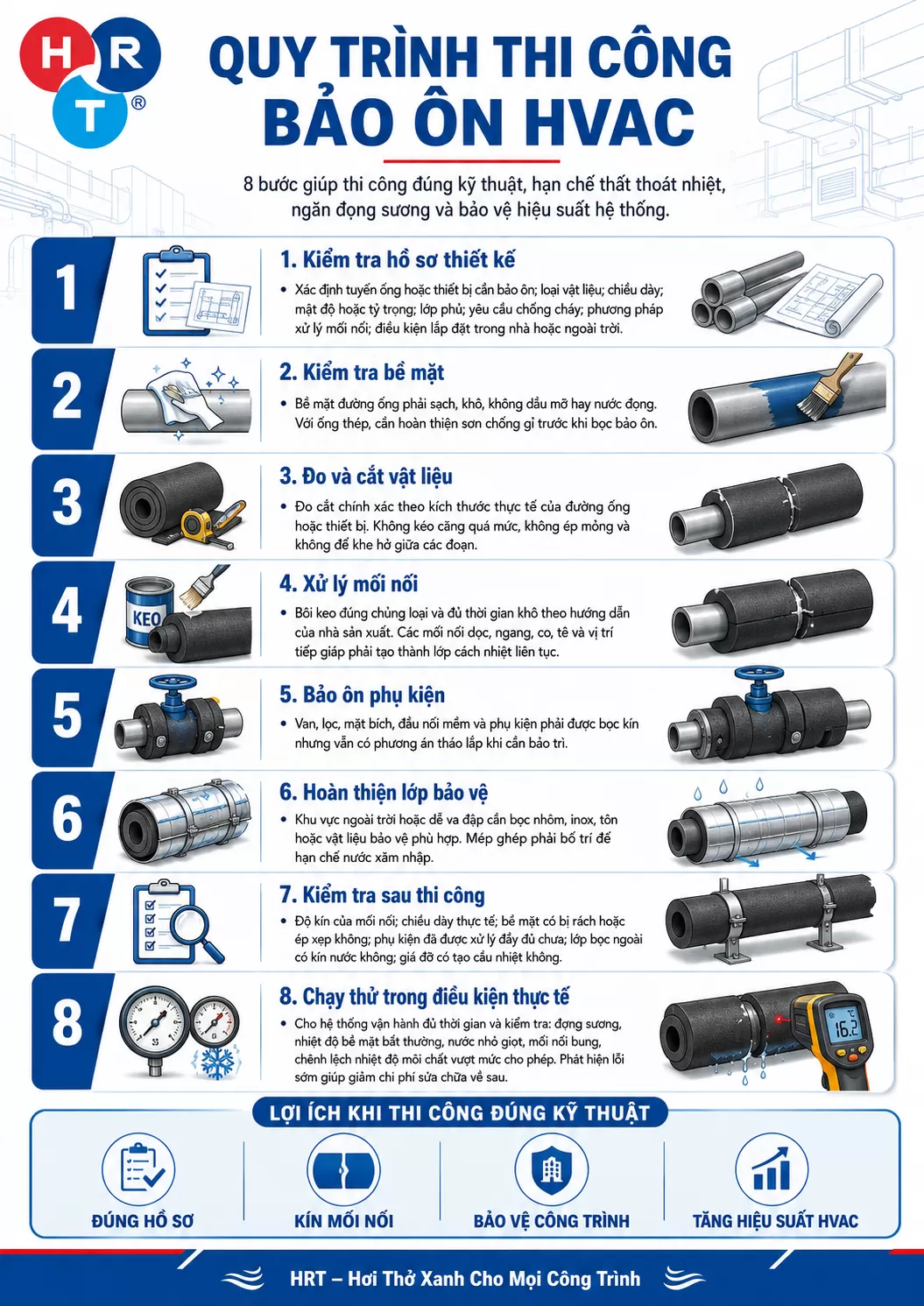

Quy trình thi công bảo ôn HVAC

Quy trình bảo ôn

Bước 1: Kiểm tra hồ sơ thiết kế

Xác định rõ:

Tuyến ống hoặc thiết bị cần bảo ôn.
Loại vật liệu.
Chiều dày.
Mật độ hoặc tỷ trọng.
Loại lớp phủ.
Yêu cầu chống cháy.
Phương pháp xử lý mối nối.
Điều kiện lắp đặt trong nhà hoặc ngoài trời.

Bước 2: Kiểm tra bề mặt

Bề mặt đường ống phải sạch, khô và không có dầu mỡ hoặc nước đọng.

Đối với ống thép, cần hoàn thiện lớp sơn chống gỉ theo yêu cầu trước khi bọc bảo ôn.

Bước 3: Đo và cắt vật liệu

Vật liệu phải được đo, cắt chính xác theo kích thước thực tế của đường ống hoặc thiết bị.

Không kéo căng quá mức, không ép mỏng và không để khe hở giữa các đoạn.

Bước 4: Xử lý mối nối

Bôi keo đúng chủng loại và đủ thời gian khô theo hướng dẫn của nhà sản xuất.

Các mối nối dọc, ngang, co, tê và vị trí tiếp giáp phải tạo thành lớp cách nhiệt liên tục.

Bước 5: Bảo ôn phụ kiện

Van, lọc, mặt bích, đầu nối mềm và phụ kiện phải được bọc kín nhưng vẫn có phương án tháo lắp khi cần bảo trì.

Bước 6: Hoàn thiện lớp bảo vệ

Với khu vực ngoài trời hoặc dễ va đập, lắp đặt lớp bọc nhôm, inox, tôn hoặc vật liệu bảo vệ phù hợp.

Mép ghép cần bố trí để hạn chế nước xâm nhập.

Bước 7: Kiểm tra sau thi công

Kiểm tra toàn tuyến trước khi đóng trần hoặc bàn giao:

Độ kín của mối nối.
Chiều dày thực tế.
Bề mặt có bị rách hoặc ép xẹp không.
Phụ kiện đã được xử lý đầy đủ chưa.
Lớp bọc ngoài có kín nước không.
Giá đỡ có tạo cầu nhiệt không.

Bước 8: Chạy thử trong điều kiện thực tế

Cho hệ thống vận hành đủ thời gian và kiểm tra các dấu hiệu:

Đọng sương.
Nhiệt độ bề mặt bất thường.
Nước nhỏ giọt.
Mối nối bung.
Chênh lệch nhiệt độ môi chất vượt mức cho phép.

Việc phát hiện lỗi trước khi đóng trần giúp giảm đáng kể chi phí sửa chữa về sau.

Khi nào cần kiểm tra hoặc thay mới bảo ôn?

Lớp bảo ôn nên được kiểm tra trong các đợt bảo trì HVAC định kỳ, đặc biệt khi công trình có độ ẩm cao hoặc hệ thống vận hành liên tục.

Cần kiểm tra ngay khi:

Xuất hiện đọng sương hoặc nước nhỏ giọt.
Bảo ôn bị rách trong quá trình sửa chữa.
Vật liệu bị bong tróc, co ngót hoặc biến dạng.
Lớp bọc ngoài trời bị hư hỏng.
Bảo ôn có dấu hiệu thấm nước.
Hệ thống được cải tạo hoặc thay đổi nhiệt độ vận hành.
Đường ống được di chuyển hoặc thay phụ kiện.
Công trình thay đổi công năng sử dụng.

Việc thay mới cần dựa trên hiện trạng thực tế. Những đoạn bảo ôn còn khô, kín và đáp ứng chiều dày có thể tiếp tục sử dụng; phần đã thấm nước hoặc mất cấu trúc nên được thay thế.

Bảo ôn có giúp HVAC tiết kiệm điện không?

Bảo ôn không tự tạo ra công suất lạnh nhưng giúp giảm phần năng lượng bị thất thoát trong quá trình vận chuyển.

Khi nhiệt độ môi chất và luồng khí được duy trì gần với thiết kế, thiết bị có thể giảm thời gian phải vận hành để bù tổn thất.

Mức tiết kiệm thực tế không thể áp dụng bằng một tỷ lệ cố định cho mọi công trình. Kết quả còn phụ thuộc vào:

Quy mô hệ thống.
Chiều dài đường ống.
Chất lượng bảo ôn hiện tại.
Nhiệt độ môi chất.
Điều kiện môi trường.
Thời gian vận hành.
Hiệu suất thiết bị.
Chất lượng cân chỉnh và bảo trì.

Vì vậy, cần khảo sát tổng thể trước khi đánh giá hiệu quả năng lượng.

HRT triển khai bảo ôn HVAC như thế nào?

HRT tiếp cận hạng mục bảo ôn như một phần của toàn bộ hệ thống HVAC, không tách rời khỏi thiết kế đường ống, thiết bị và điều kiện vận hành.

Quy trình triển khai gồm:

Khảo sát điều kiện thực tế

Xác định nhiệt độ môi chất, độ ẩm môi trường, vị trí lắp đặt, nguy cơ đọng sương và tác động cơ học.

Lựa chọn giải pháp

Đề xuất vật liệu, chiều dày, lớp chống ẩm và lớp bảo vệ phù hợp với từng hạng mục.

Kiểm soát thi công

Kiểm tra bề mặt, mối nối, van, phụ kiện, giá đỡ và các vị trí xuyên tường hoặc xuyên sàn.

Chạy thử và nghiệm thu

Đánh giá hiện tượng đọng sương, tình trạng bề mặt và khả năng duy trì thông số vận hành.

Bảo trì và cải tạo

Khảo sát các tuyến bảo ôn cũ, xác định vị trí hư hỏng và đề xuất sửa chữa hoặc thay mới theo mức độ thực tế.

HRT chú trọng việc tuân thủ hồ sơ thiết kế, lựa chọn đúng vật liệu và kiểm soát chất lượng thi công nhằm hỗ trợ hệ thống vận hành ổn định, tiết kiệm năng lượng và bền vững hơn.

Kết luận

Bảo ôn HVAC là lớp cách nhiệt giúp kiểm soát sự trao đổi nhiệt giữa môi chất và môi trường. Hạng mục này có vai trò quan trọng trong việc hạn chế thất thoát năng lượng, ngăn ngừa đọng sương và duy trì điều kiện vận hành của Chiller, AHU, FCU, VRV, VRF và hệ thống ống gió.

Một lớp bảo ôn tốt cần hội đủ ba yếu tố: vật liệu phù hợp, chiều dày đúng thiết kế và thi công kín liên tục.

Nếu bỏ sót một trong ba yếu tố này, hệ thống vẫn có thể phát sinh tổn thất nhiệt, nước ngưng và chi phí vận hành cao dù thiết bị chính hoạt động bình thường.
