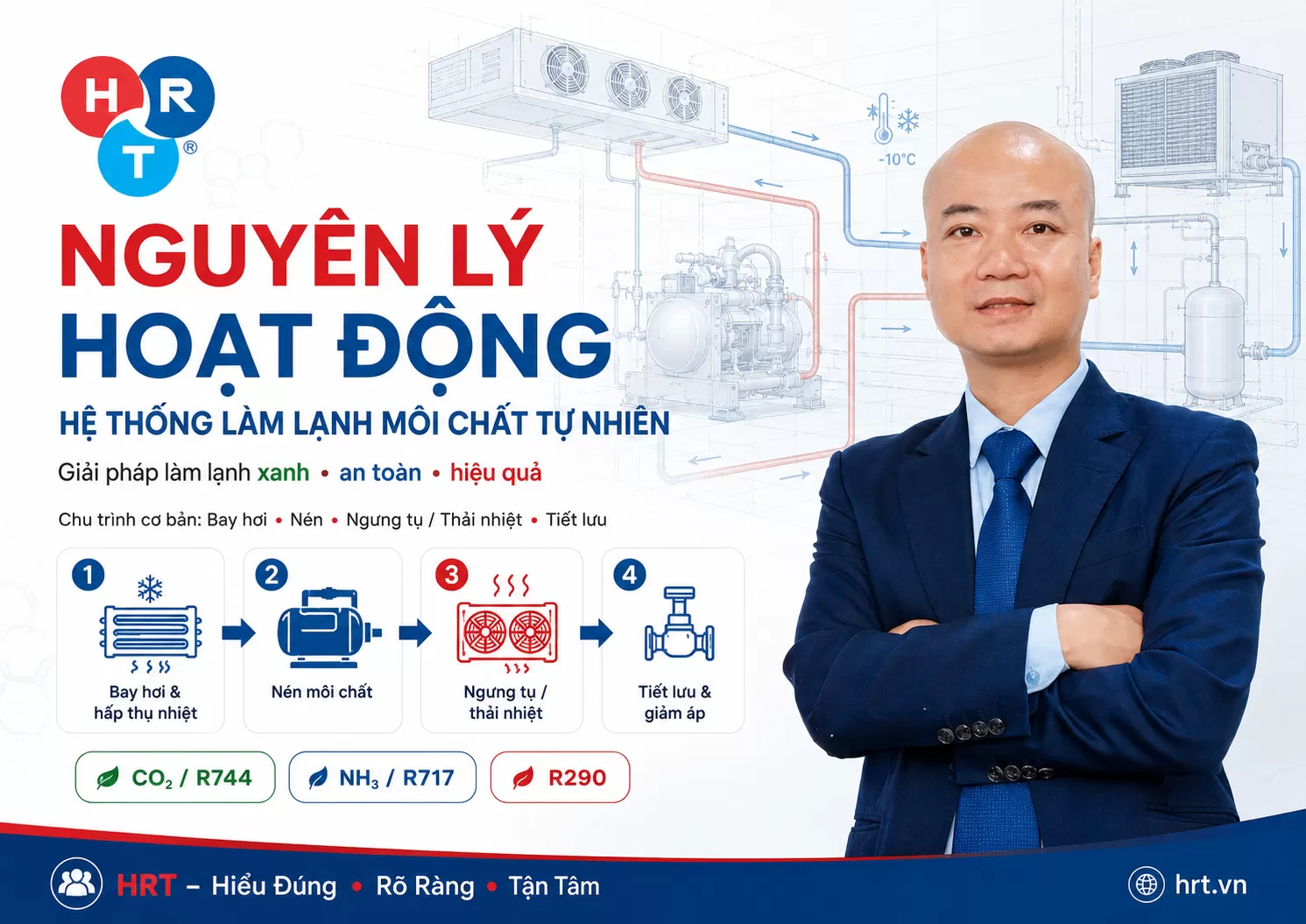

Nguyên lý hoạt động của hệ thống làm lạnh môi chất tự nhiên

môi chất

Phần lớn hệ thống lạnh nén hơi sử dụng môi chất tự nhiên vẫn vận hành theo bốn quá trình cơ bản.

1. Bay hơi và hấp thụ nhiệt

Môi chất có áp suất và nhiệt độ thấp đi vào dàn bay hơi. Tại đây, môi chất nhận nhiệt từ không khí, nước hoặc sản phẩm cần làm lạnh rồi chuyển sang trạng thái hơi.

Nhờ quá trình này, nhiệt được lấy ra khỏi:

Kho lạnh.
Phòng cấp đông.
Nước lạnh trung tâm.
Khu vực sản xuất.
Tủ và quầy trưng bày thực phẩm.

2. Nén môi chất

Hơi môi chất được máy nén hút về và nén lên áp suất cao. Sau quá trình nén, nhiệt độ môi chất tăng lên để chuẩn bị thải nhiệt.

Loại máy nén và cấu hình hệ thống phải tương thích với từng môi chất. Không thể sử dụng tùy tiện máy nén, dầu bôi trơn hoặc phụ kiện vốn được thiết kế cho một môi chất khác.

3. Ngưng tụ hoặc thải nhiệt

Môi chất áp suất cao đi qua dàn ngưng hoặc bộ làm mát khí để truyền nhiệt ra:

Không khí bên ngoài.
Nước giải nhiệt.
Hệ thống thu hồi nhiệt.
Hệ thống sản xuất nước nóng.

Đối với một số hệ thống CO₂ transcritical, quá trình thải nhiệt được thực hiện tại gas cooler thay vì dàn ngưng theo nghĩa thông thường.

4. Tiết lưu và giảm áp

Sau khi thải nhiệt, môi chất đi qua van tiết lưu để giảm áp suất và nhiệt độ. Môi chất sau đó quay lại dàn bay hơi và chu trình tiếp tục lặp lại.

Một hệ thống cao cấp còn phải tích hợp cảm biến, van an toàn, cảnh báo rò rỉ, thông gió phòng máy, điều khiển tự động và các chế độ bảo vệ phù hợp với đặc tính của môi chất.

Các loại môi chất lạnh tự nhiên phổ biến

CO₂/R744 – Không cháy nhưng vận hành ở áp suất cao

CO₂ có ưu điểm nổi bật về tác động khí hậu thấp, không cháy và được ứng dụng trong lạnh thương mại, kho lạnh, siêu thị, bơm nhiệt hoặc các hệ thống thu hồi nhiệt.

Tuy nhiên, hệ thống CO₂ thường có áp suất làm việc cao. Điều này đòi hỏi:

Đường ống và phụ kiện chịu áp phù hợp.
Van an toàn và bảo vệ quá áp.
Cảm biến áp suất chính xác.
Quy trình thi công và thử áp nghiêm ngặt.
Kỹ thuật viên được đào tạo chuyên môn.

CO₂ không phải phương án thay thế trực tiếp cho mọi hệ thống hiện hữu. Hiệu quả còn phụ thuộc vào nhiệt độ yêu cầu, điều kiện khí hậu và cấu hình subcritical, transcritical hoặc cascade.

NH₃/R717 – Giải pháp mạnh cho lạnh công nghiệp

Ammonia đã được sử dụng lâu năm trong ngành lạnh công nghiệp và có thể đạt hiệu quả tốt trong các hệ thống công suất lớn.

Ứng dụng thường gặp gồm:

Kho lạnh công nghiệp.
Nhà máy chế biến thủy sản.
Nhà máy thực phẩm.
Dây chuyền đồ uống.
Hệ thống cấp đông.
Trung tâm logistics lạnh.

Hạn chế lớn của NH₃ là độc tính. Vì vậy, hệ thống cần được kiểm soát chặt về phòng máy, thông gió, phát hiện rò rỉ, cảnh báo, khoảng cách an toàn và quy trình ứng phó sự cố. UNEP nhấn mạnh rằng các môi chất thay thế có độc tính, tính cháy hoặc áp suất cao cần được đánh giá an toàn kỹ trong suốt quá trình lắp đặt, bảo trì và tháo dỡ.

R290 – Propane có GWP rất thấp

R290 là hydrocarbon có đặc tính nhiệt động tốt và tác động khí hậu trực tiếp thấp. Môi chất này được ứng dụng trong một số thiết bị lạnh, bơm nhiệt, Chiller và hệ thống đóng gói có quy mô phù hợp.

Thách thức chính của R290 là tính cháy. Khi sử dụng cần kiểm soát:

Giới hạn lượng môi chất nạp.
Nguồn phát sinh tia lửa.
Thiết bị điện trong khu vực.
Khả năng thông gió.
Cảm biến phát hiện rò rỉ.
Quy trình nạp, thu hồi và bảo trì.

R290 không được phép nạp tùy tiện vào thiết bị không được thiết kế cho môi chất dễ cháy.

R600a – Phù hợp với thiết bị lạnh quy mô nhỏ

R600a, hay isobutane, được sử dụng phổ biến trong tủ lạnh gia dụng và một số thiết bị lạnh thương mại nhỏ.

Môi chất này có lợi thế về chỉ số môi trường nhưng thuộc nhóm dễ cháy. Do đó, thiết bị phải được thiết kế đúng giới hạn nạp, kết cấu điện và yêu cầu an toàn.

R600a thường không phải lựa chọn phổ biến cho hệ thống lạnh công nghiệp quy mô lớn như NH₃ hoặc CO₂.

Nước và không khí

Nước và không khí cũng được xếp vào nhóm môi chất tự nhiên nhưng chỉ phù hợp với một số nguyên lý và ứng dụng đặc thù.

Không nên hiểu rằng nước hoặc không khí có thể thay thế trực tiếp môi chất trong mọi hệ thống Chiller, kho lạnh hoặc điều hòa trung tâm. Việc lựa chọn phải dựa trên cấu hình công nghệ và mức nhiệt độ cần đạt.

So sánh nhanh các môi chất lạnh tự nhiên

Môi chất	Lợi thế chính	Điểm cần kiểm soát	Ứng dụng tham khảo
CO₂/R744	Không cháy, tác động khí hậu thấp	Áp suất vận hành cao	Siêu thị, kho lạnh, bơm nhiệt, thu hồi nhiệt
NH₃/R717	Truyền nhiệt tốt, phù hợp công suất lớn	Độc tính, kiểm soát rò rỉ	Nhà máy thực phẩm, thủy sản, cấp đông
R290	GWP rất thấp, đặc tính nhiệt động tốt	Tính cháy, giới hạn lượng nạp	Thiết bị đóng gói, bơm nhiệt, hệ thống phù hợp
R600a	Hiệu quả với thiết bị nhỏ	Tính cháy	Tủ lạnh và thiết bị thương mại nhỏ
Nước, không khí	Có sẵn trong tự nhiên	Phạm vi ứng dụng chuyên biệt	Công nghệ lạnh đặc thù

ASHRAE Standard 34 quản lý việc định danh và phân loại an toàn của các môi chất, trong đó R744 là CO₂, R717 là ammonia, R290 là propane và R600a là isobutane.

Vì sao môi chất lạnh tự nhiên ngày càng được quan tâm?

Giảm phụ thuộc vào môi chất có GWP cao

Ngành lạnh đang chuyển dịch khỏi HCFC và giảm dần việc sử dụng HFC có GWP cao theo định hướng của Nghị định thư Montreal và Bản sửa đổi Kigali.

Các môi chất tự nhiên như CO₂, ammonia và hydrocarbon được xem là một phần của nhóm giải pháp ozone và khí hậu thân thiện hơn.

Hỗ trợ mục tiêu ESG và công trình xanh

Đối với nhà máy FDI, doanh nghiệp xuất khẩu hoặc chuỗi cung ứng quốc tế, lựa chọn môi chất và quản lý năng lượng ngày càng liên quan đến:

Kiểm kê phát thải.
Chính sách ESG.
Tiêu chuẩn nội bộ của tập đoàn.
Chứng nhận công trình xanh.
Chiến lược đầu tư dài hạn.

Tuy nhiên, chỉ số GWP thấp không đủ để khẳng định một hệ thống là xanh. Hệ thống vẫn có thể gây lãng phí nếu thiết kế sai, tiêu thụ điện cao, rò rỉ nhiều hoặc bảo trì không đúng.

Tiềm năng tối ưu năng lượng

Một số môi chất tự nhiên có thể đạt hiệu quả năng lượng tốt trong đúng ứng dụng. Nhưng hiệu suất thực tế phải được tính toán dựa trên:

Nhiệt độ bay hơi.
Nhiệt độ ngưng tụ hoặc thải nhiệt.
Điều kiện khí hậu.
Tải lạnh thực tế.
Cấu hình máy nén.
Điều khiển và vận hành.
Khả năng thu hồi nhiệt.

UNEP khuyến nghị việc lựa chọn môi chất phải xem xét đồng thời hiệu suất, an toàn, chi phí, tính sẵn có, áp suất làm việc, độc tính và tính cháy.

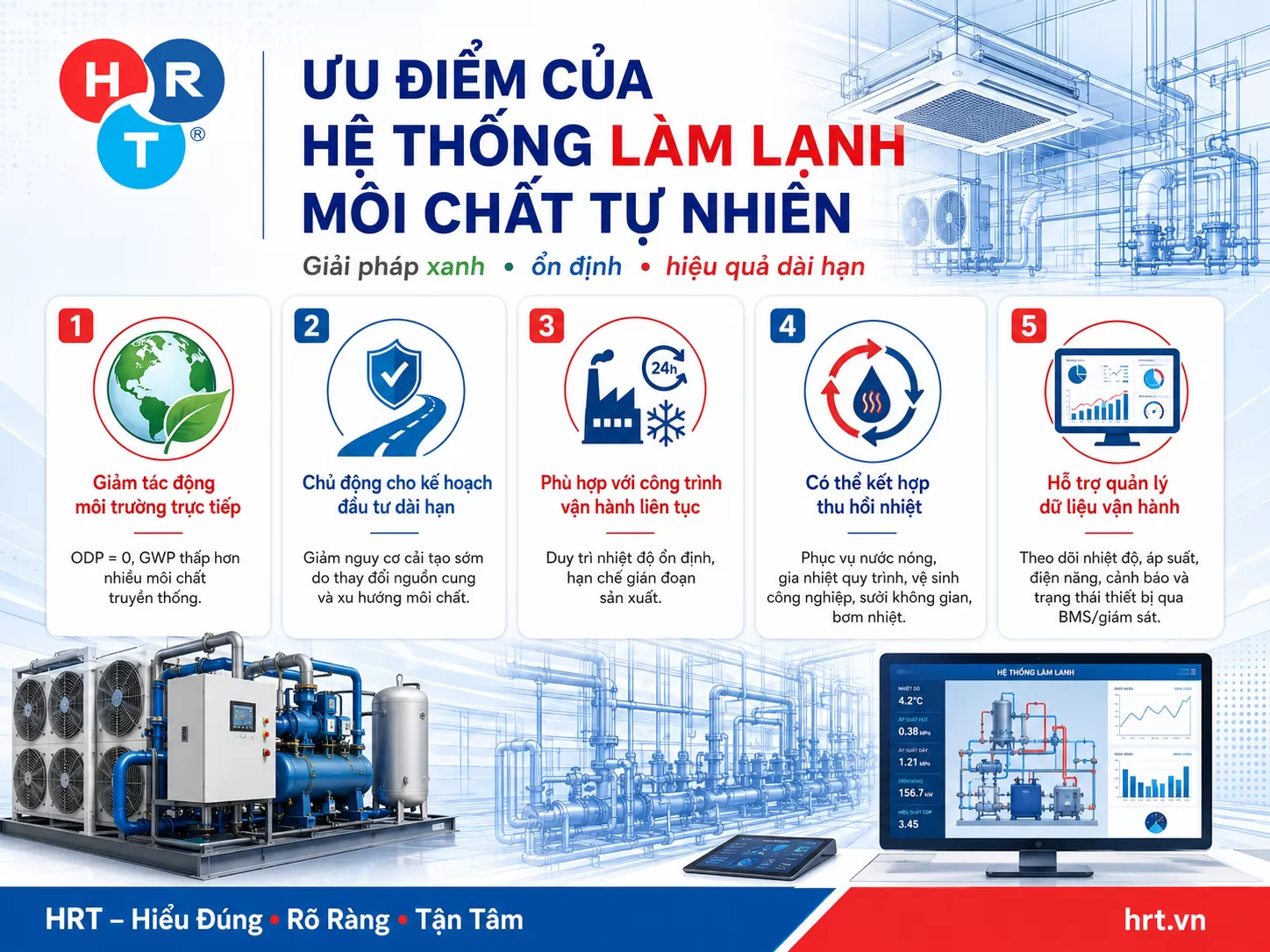

Ưu điểm của hệ thống làm lạnh môi chất tự nhiên

môi chất

Khi được lựa chọn và triển khai đúng, hệ thống có thể mang lại những giá trị sau:

Giảm tác động môi trường trực tiếp

Nhiều môi chất tự nhiên có ODP bằng 0 và GWP thấp hơn đáng kể so với nhiều môi chất tổng hợp truyền thống.

Chủ động cho kế hoạch đầu tư dài hạn

Sử dụng giải pháp có định hướng lâu dài giúp doanh nghiệp giảm nguy cơ phải cải tạo sớm do môi chất bị hạn chế hoặc nguồn cung thay đổi.

Phù hợp với công trình vận hành liên tục

Kho lạnh, nhà máy thực phẩm và dây chuyền sản xuất thường hoạt động nhiều giờ mỗi ngày. Một hệ thống được thiết kế đúng có thể duy trì nhiệt độ ổn định và hạn chế gián đoạn sản xuất.

Có thể kết hợp thu hồi nhiệt

Nhiệt thải từ hệ thống lạnh có thể được đánh giá để phục vụ:

Sản xuất nước nóng.
Gia nhiệt quy trình.
Vệ sinh công nghiệp.
Sưởi không gian.
Bơm nhiệt.

Hỗ trợ quản lý dữ liệu vận hành

Khi kết nối với BMS hoặc hệ thống giám sát, chủ đầu tư có thể theo dõi nhiệt độ, áp suất, điện năng, cảnh báo và trạng thái thiết bị theo thời gian thực.

Rủi ro cần kiểm soát

Áp suất cao với CO₂

Toàn bộ thiết bị, đường ống, van, phụ kiện và phương án bảo vệ phải tương thích với áp suất thiết kế.

Độc tính của NH₃

Hệ thống cần có phòng máy phù hợp, thông gió khẩn cấp, cảm biến rò rỉ, cảnh báo và quy trình ứng phó.

Tính cháy của R290 và R600a

Cần kiểm soát lượng nạp, thông gió, thiết bị điện, nguồn đánh lửa và quy trình thao tác của kỹ thuật viên.

Năng lực của đội vận hành

Thiết bị tốt nhưng người vận hành không hiểu hệ thống vẫn có thể dẫn đến:

Xử lý cảnh báo sai.
Không nhận biết rò rỉ.
Cài đặt sai thông số.
Bỏ qua kiểm tra an toàn.
Làm giảm hiệu suất hệ thống.

Tiêu chuẩn và đào tạo là yếu tố quan trọng để các môi chất tự nhiên được sử dụng an toàn trong thực tế.

Công trình nào phù hợp?

Hệ thống làm lạnh sử dụng môi chất tự nhiên có thể được xem xét cho:

Kho lạnh và kho đông.
Trung tâm logistics lạnh.
Nhà máy chế biến thực phẩm.
Nhà máy thủy sản.
Nhà máy đồ uống.
Dây chuyền cấp đông.
Siêu thị và bán lẻ thực phẩm.
Bơm nhiệt công nghiệp.
Một số hệ thống Chiller.
Nhà máy FDI có yêu cầu ESG.

Không phải tất cả các công trình trên đều nên sử dụng cùng một môi chất. Chủ đầu tư cần đánh giá riêng từng dự án dựa trên tải lạnh, nhiệt độ, môi trường, mặt bằng, an toàn và năng lực bảo trì.

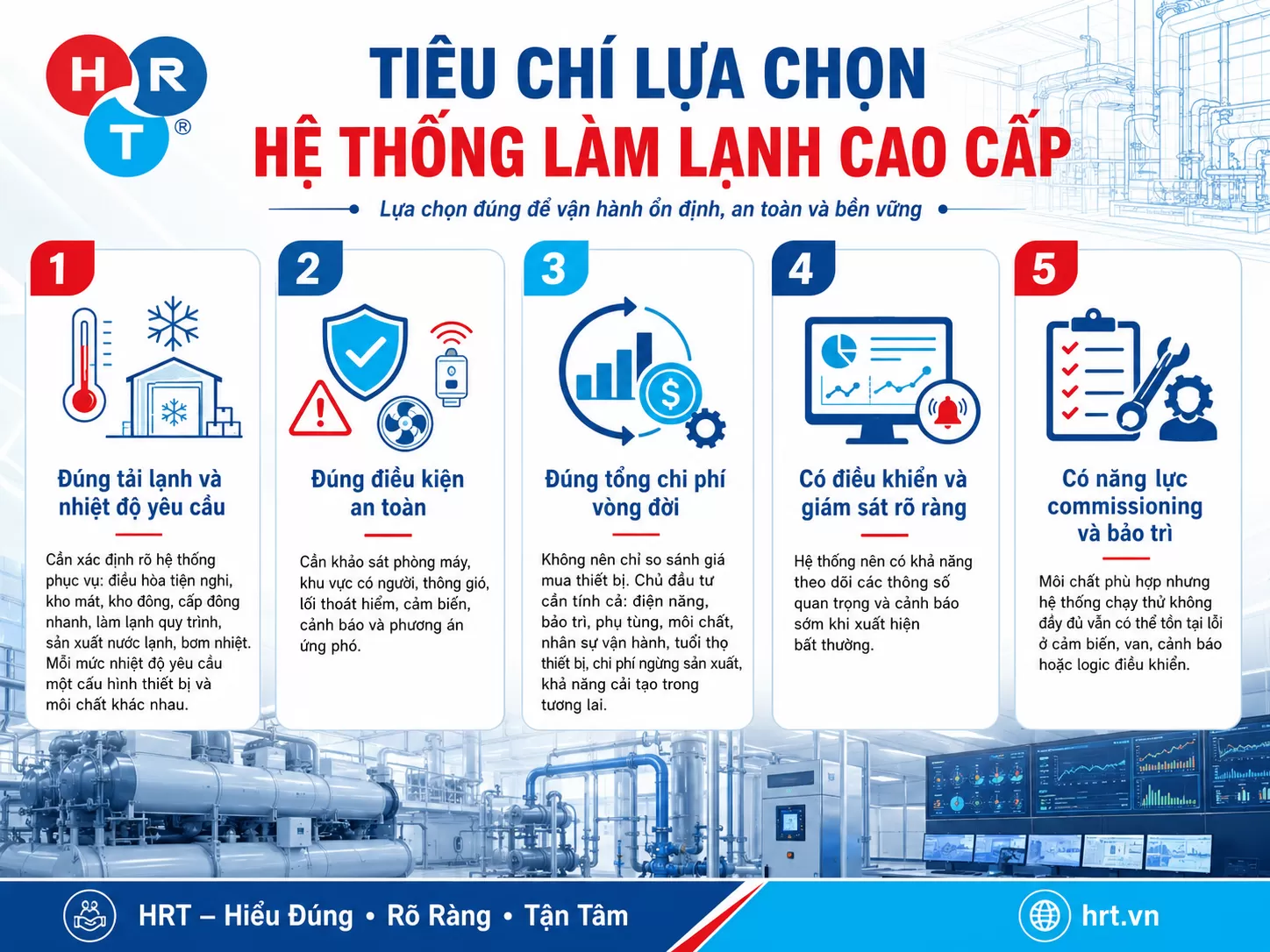

Tiêu chí lựa chọn hệ thống làm lạnh cao cấp

tiêu chí

1. Đúng tải lạnh và nhiệt độ yêu cầu

Cần xác định rõ hệ thống phục vụ:

Điều hòa tiện nghi.
Kho mát.
Kho đông.
Cấp đông nhanh.
Làm lạnh quy trình.
Sản xuất nước lạnh.
Bơm nhiệt.

Mỗi mức nhiệt độ yêu cầu một cấu hình thiết bị và môi chất khác nhau.

2. Đúng điều kiện an toàn

Cần khảo sát phòng máy, khu vực có người, thông gió, lối thoát hiểm, cảm biến, cảnh báo và phương án ứng phó.

3. Đúng tổng chi phí vòng đời

Không nên chỉ so sánh giá mua thiết bị. Chủ đầu tư cần tính cả:

Điện năng.
Bảo trì.
Phụ tùng.
Môi chất.
Nhân sự vận hành.
Tuổi thọ thiết bị.
Chi phí ngừng sản xuất.
Khả năng cải tạo trong tương lai.

4. Có điều khiển và giám sát rõ ràng

Hệ thống nên có khả năng theo dõi các thông số quan trọng và cảnh báo sớm khi xuất hiện bất thường.

5. Có năng lực commissioning và bảo trì

Môi chất phù hợp nhưng hệ thống chạy thử không đầy đủ vẫn có thể tồn tại lỗi ở cảm biến, van, cảnh báo hoặc logic điều khiển.

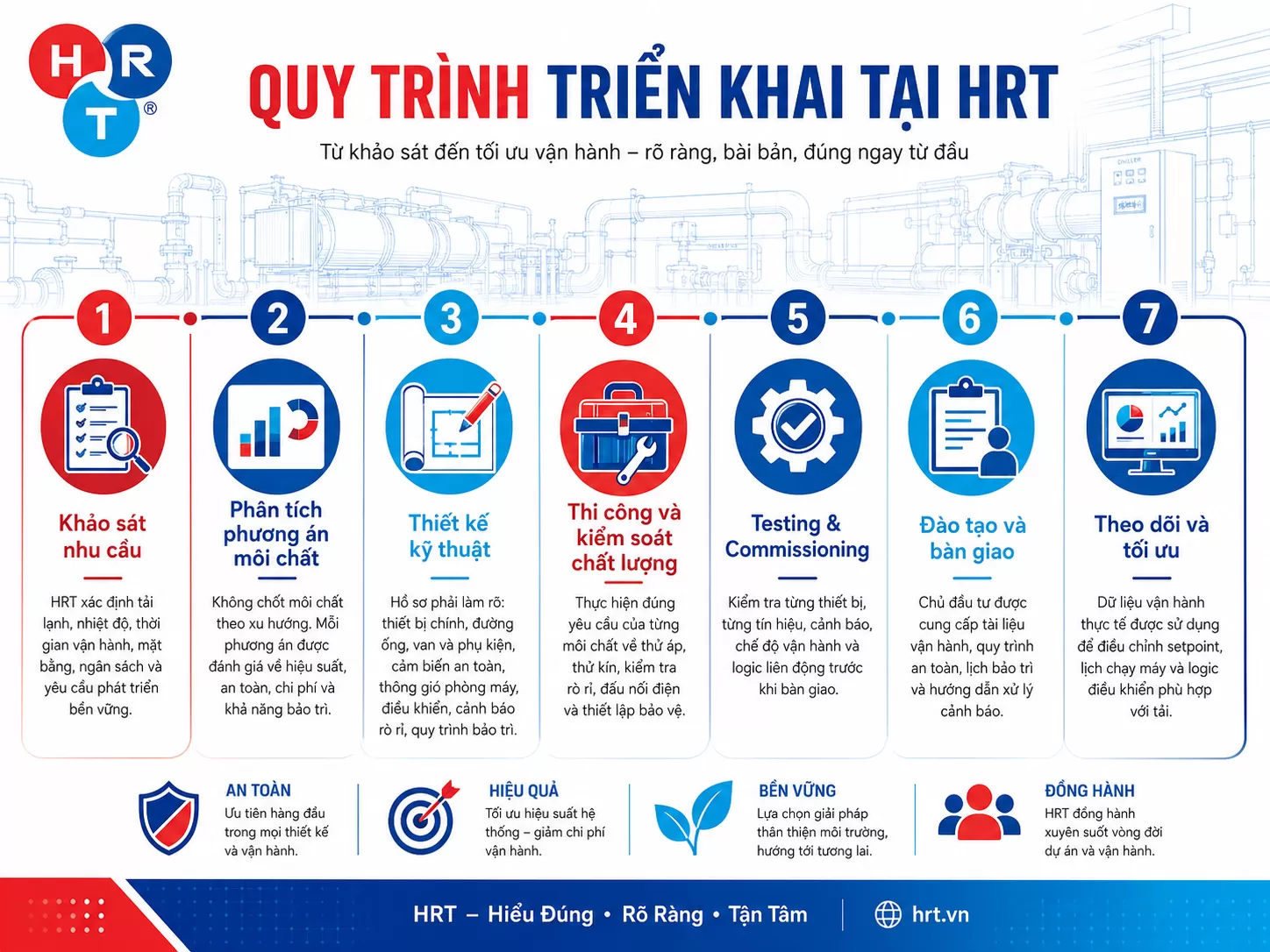

Quy trình triển khai tại HRT

quy trình

Bước 1: Khảo sát nhu cầu

HRT xác định tải lạnh, nhiệt độ, thời gian vận hành, mặt bằng, ngân sách và yêu cầu phát triển bền vững.

Bước 2: Phân tích phương án môi chất

Không chốt môi chất theo xu hướng. Mỗi phương án được đánh giá về hiệu suất, an toàn, chi phí và khả năng bảo trì.

Bước 3: Thiết kế kỹ thuật

Hồ sơ phải làm rõ:

Thiết bị chính.
Đường ống.
Van và phụ kiện.
Cảm biến an toàn.
Thông gió phòng máy.
Điều khiển.
Cảnh báo rò rỉ.
Quy trình bảo trì.

Bước 4: Thi công và kiểm soát chất lượng

Thực hiện đúng yêu cầu của từng môi chất về thử áp, thử kín, kiểm tra rò rỉ, đấu nối điện và thiết lập bảo vệ.

Bước 5: Testing & Commissioning

Kiểm tra từng thiết bị, từng tín hiệu, cảnh báo, chế độ vận hành và logic liên động trước khi bàn giao.

Bước 6: Đào tạo và bàn giao

Chủ đầu tư được cung cấp tài liệu vận hành, quy trình an toàn, lịch bảo trì và hướng dẫn xử lý cảnh báo.

Bước 7: Theo dõi và tối ưu

Dữ liệu vận hành thực tế được sử dụng để điều chỉnh setpoint, lịch chạy máy và logic điều khiển phù hợp với tải.

Những sai lầm cần tránh

Chỉ chọn vì môi chất “xanh”

GWP thấp là lợi thế nhưng không thay thế cho việc tính toán tải lạnh, an toàn và chi phí vòng đời.

Thay trực tiếp môi chất cũ

Các môi chất có áp suất, dầu bôi trơn, vật liệu và yêu cầu thiết bị khác nhau. Không nên chuyển đổi khi chưa có đánh giá kỹ thuật.

Cắt giảm hạng mục an toàn

Cảm biến, thông gió, van an toàn và cảnh báo không phải phần phụ có thể tùy tiện loại bỏ.

Chỉ so sánh giá đầu tư

Phương án rẻ lúc mua có thể tốn điện, khó bảo trì và phát sinh chi phí cao hơn trong suốt vòng đời.

Không đào tạo người vận hành

Đây là một trong những nguyên nhân khiến hệ thống được đầu tư tốt nhưng không đạt hiệu quả thực tế.
