Rò Rỉ Ống Gió HVAC: Dấu Hiệu, Nguyên Nhân Và Cách Khắc Phục
Rò rỉ ống gió HVAC là một trong những nguyên nhân khiến hệ thống điều hòa thông gió bị thiếu lưu lượng, khó cân bằng và vận hành kém hiệu quả. AHU vẫn chạy, quạt vẫn quay và BMS vẫn hiển thị trạng thái bình thường, nhưng một số phòng lại thiếu gió, không đủ mát hoặc hút thải không đạt yêu cầu.
Vấn đề có thể xuất hiện tại mặt bích, mối nối, thân ống, cửa thăm, hộp gió, đoạn nối mềm, damper hoặc VAV Box. Nếu chỉ tăng tốc quạt hoặc giảm nhiệt độ cài đặt để bù, hệ thống có thể tiêu thụ nhiều điện hơn trong khi nguyên nhân chính vẫn chưa được xử lý.
1. Rò rỉ ống gió HVAC là gì?
Rò rỉ ống gió là tình trạng không khí thoát ra ngoài hoặc không khí không mong muốn lọt vào trong hệ thống qua những vị trí không kín.
Tùy loại đường ống, ảnh hưởng sẽ khác nhau:
Tuyến gió cấp: Không khí đã được xử lý thất thoát trước khi đến phòng, khiến miệng gió yếu và khu vực cuối tuyến thiếu mát.
Tuyến gió hồi: AHU có thể hút lẫn không khí từ trần kỹ thuật hoặc khu vực không được kiểm soát.
Tuyến gió tươi: Lượng không khí ngoài trời đến khu vực sử dụng thấp hơn yêu cầu.
Tuyến hút thải: Khả năng hút mùi, bụi, hơi nóng hoặc khí thải bị suy giảm; một phần khí ô nhiễm còn có thể phát tán sang khu vực khác.
Cần lưu ý rằng thiếu gió là hiện tượng, còn rò rỉ chỉ là một trong nhiều nguyên nhân. Hệ thống cũng có thể thiếu gió do lọc bẩn, coil bẩn, damper đóng sai, ống mềm bị gập, quạt không đủ cột áp hoặc VAV Box hoạt động không ổn định. Vì vậy, không nên kết luận khi chưa đo kiểm.
2. Vì sao rò rỉ ống gió thường khó phát hiện?
Phần lớn đường ống được bố trí trên trần, trong hộp kỹ thuật hoặc phía sau lớp bảo ôn. Nhiều điểm hở không thể quan sát trực tiếp và chỉ biểu hiện khi hệ thống vận hành ở một mức áp suất nhất định.
Trong thực tế, rò rỉ thường được phát hiện thông qua những dấu hiệu gián tiếp như:
- Miệng gió thổi yếu.
- Xuất hiện tiếng gió rít.
- Có vệt bụi quanh mặt bích.
- Bảo ôn bị ẩm hoặc đọng sương.
- Lưu lượng đo tại miệng gió không đạt.
- Hệ thống điều chỉnh nhiều lần nhưng vẫn khó cân bằng.

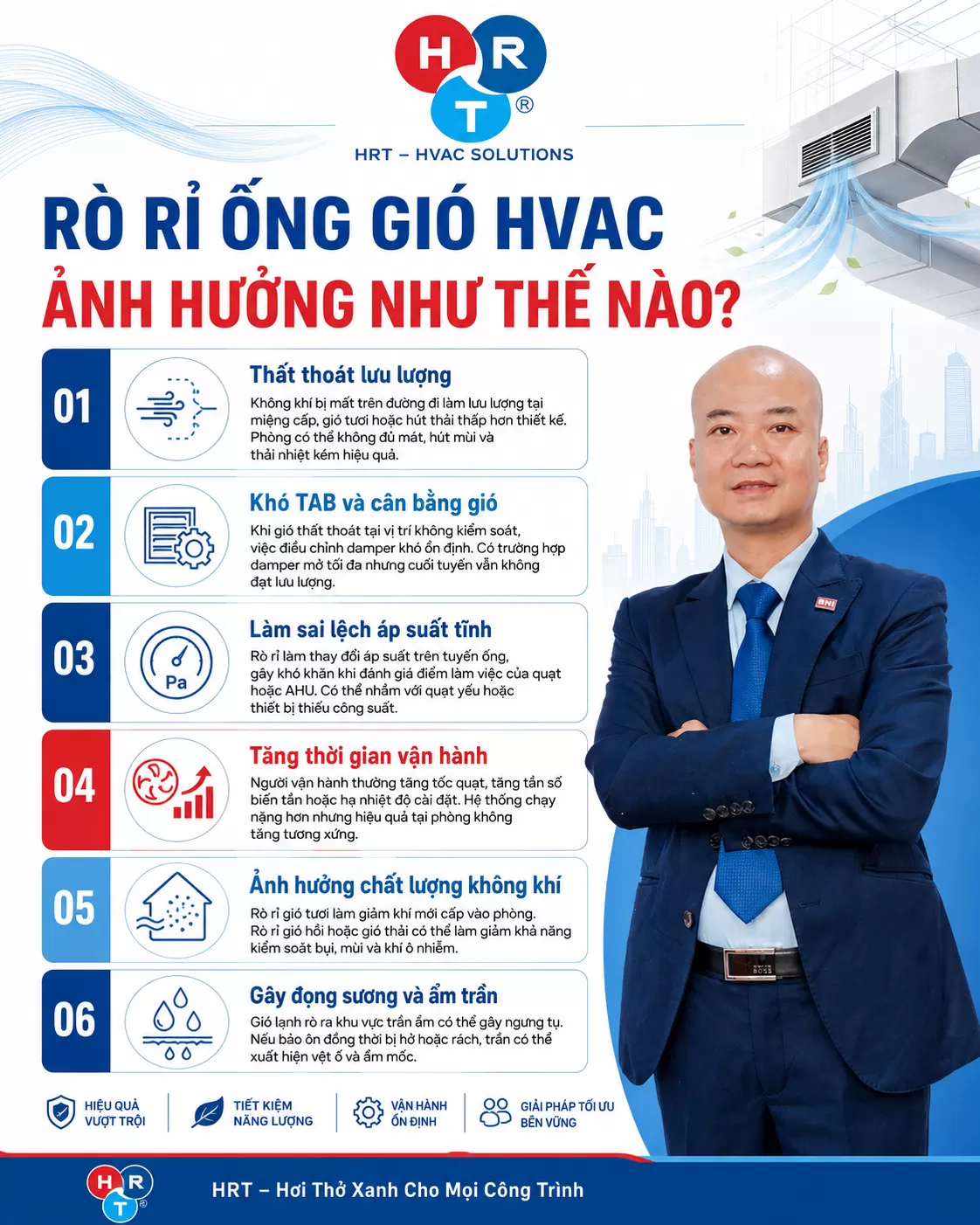

3. Rò rỉ ống gió ảnh hưởng như thế nào?
Thất thoát lưu lượng
Không khí bị mất trên đường đi khiến lưu lượng thực tế tại miệng cấp, cửa gió tươi hoặc điểm hút thải thấp hơn thiết kế.
Tại tuyến gió cấp, phòng có thể không đủ mát dù AHU vẫn chạy liên tục. Tại tuyến hút, mùi và hơi nóng không được loại bỏ hiệu quả.
Khó TAB và cân bằng gió
TAB HVAC yêu cầu kỹ thuật viên đo và phân phối lưu lượng giữa các nhánh. Khi không khí thất thoát tại vị trí không kiểm soát, việc điều chỉnh damper có thể không mang lại kết quả ổn định.
Có trường hợp damper đã mở tối đa nhưng khu vực cuối tuyến vẫn không đạt lưu lượng vì một phần gió đã bị rò trước đó.
Làm sai lệch áp suất tĩnh
Rò rỉ có thể làm áp suất trên tuyến ống thay đổi, khiến việc đánh giá điểm làm việc của quạt hoặc AHU trở nên khó khăn.
Nếu chỉ đo áp suất mà không kiểm tra độ kín, đội vận hành có thể nhầm rò rỉ với quạt yếu hoặc thiết bị không đủ công suất.
Tăng thời gian vận hành
Khi khu vực thiếu gió, người vận hành thường tăng tốc quạt, tăng tần số biến tần hoặc hạ nhiệt độ cài đặt.
Những điều chỉnh này có thể làm hệ thống hoạt động nặng hơn nhưng hiệu quả tại phòng không tăng tương xứng nếu lưu lượng vẫn tiếp tục thất thoát. Mức năng lượng lãng phí cần được đánh giá theo hiện trạng thực tế, không nên áp dụng một tỷ lệ cố định cho mọi công trình.
Ảnh hưởng chất lượng không khí
Rò rỉ tuyến gió tươi làm giảm lượng khí mới cấp vào phòng. Rò rỉ tuyến hồi có thể khiến AHU hút không khí từ khu vực bụi bẩn hoặc không được kiểm soát.
Đối với tuyến thải, rò rỉ có thể làm giảm khả năng kiểm soát mùi, bụi và khí ô nhiễm.
Gây đọng sương và ẩm trần
Khi gió lạnh rò ra khu vực trần có độ ẩm cao, hơi nước có thể ngưng tụ trên bề mặt đường ống hoặc vật liệu xung quanh.
Nếu bảo ôn đồng thời bị hở hoặc rách, hiện tượng đọng sương có thể làm trần xuất hiện vệt ố, ẩm mốc và hư hỏng vật liệu hoàn thiện.
4. Những dấu hiệu nhận biết rò rỉ ống gió
Doanh nghiệp nên kiểm tra hệ thống khi xuất hiện một hoặc nhiều dấu hiệu sau:
Miệng gió yếu dù quạt vẫn hoạt động
Nếu AHU hoặc quạt chạy bình thường nhưng lưu lượng tại phòng thấp, cần kiểm tra khả năng thất thoát trên tuyến ống, đặc biệt ở nhánh xa và cuối tuyến.
Một số khu vực không đủ mát
Phòng nóng, bí hoặc điều hòa phải chạy lâu mới đạt nhiệt độ có thể liên quan đến việc không khí lạnh bị thất thoát trước khi đến khu vực sử dụng.
Cân bằng gió nhiều lần vẫn không đạt
Kỹ thuật viên chỉnh damper nhiều lần nhưng kết quả đo vẫn thay đổi hoặc không đạt thiết kế là dấu hiệu cần kiểm tra độ kín.
Có tiếng gió rít hoặc rung cục bộ
Tiếng rít thường xuất hiện tại vị trí có áp suất cao như gần AHU, quạt, mặt bích, cửa thăm hoặc đoạn nối mềm.
Tiếng rít không luôn đồng nghĩa với rò rỉ, nhưng nếu đi kèm miệng gió yếu hoặc vệt bụi thì cần kiểm tra kỹ.
Có bụi, vệt ố hoặc đọng sương
Dòng khí thoát qua khe hở có thể kéo theo bụi, tạo thành vệt bẩn quanh mối nối. Với tuyến lạnh, khu vực rò có thể xuất hiện ẩm và đọng sương.
Gió tươi hoặc hút thải không đạt
Quạt vẫn chạy nhưng phòng nhanh bí, khu vệ sinh hút mùi yếu hoặc khu kỹ thuật tích tụ hơi nóng là những dấu hiệu cần kiểm tra đường ống bên cạnh quạt và thiết bị chính.

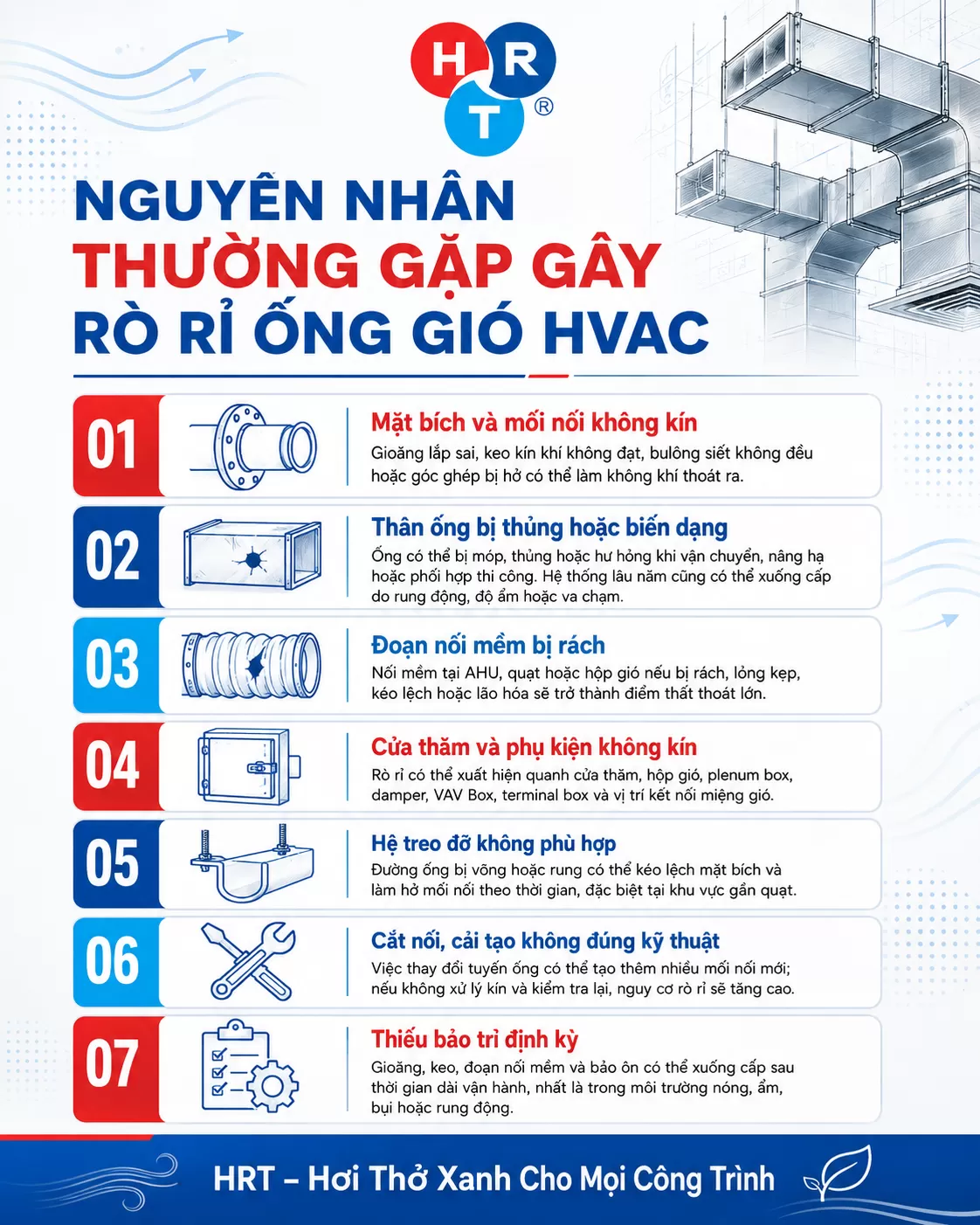

5. Nguyên nhân thường gặp gây rò rỉ ống gió HVAC
Mặt bích và mối nối không kín
Đây là nguyên nhân phổ biến nhất. Gioăng lắp sai, keo kín khí không đạt, bulông siết không đều hoặc góc ghép bị hở đều có thể làm không khí thoát ra.
Thân ống bị thủng hoặc biến dạng
Ống có thể bị móp, thủng hoặc hư hỏng trong quá trình vận chuyển, nâng hạ và phối hợp thi công với các hệ MEP khác.
Với hệ thống lâu năm, rung động, độ ẩm hoặc va chạm trong quá trình bảo trì cũng có thể làm thân ống xuống cấp.
Đoạn nối mềm bị rách
Nối mềm thường được sử dụng tại AHU, quạt và một số hộp gió nhằm hạn chế truyền rung. Nếu vật liệu bị rách, lỏng kẹp, kéo lệch hoặc lão hóa, vị trí này sẽ trở thành điểm thất thoát lớn.
Cửa thăm và phụ kiện không kín
Rò rỉ có thể xuất hiện quanh:
- Cửa thăm.
- Hộp gió và plenum box.
- Damper.
- VAV Box.
- Terminal box.
- Vị trí kết nối miệng gió.
Vì vậy, kiểm tra chỉ tập trung vào các đoạn ống thẳng là chưa đủ.
Hệ treo đỡ không phù hợp
Đường ống bị võng hoặc rung có thể kéo lệch mặt bích và làm hở mối nối theo thời gian.
Tuyến gần quạt hoặc thiết bị có rung động càng cần được kiểm soát chặt chẽ về giá đỡ và kết nối mềm.
Cắt nối, cải tạo không đúng kỹ thuật
Việc thay đổi tuyến ống để tránh điện, nước, PCCC hoặc kết cấu có thể tạo thêm nhiều mối nối mới.
Nếu các điểm cải tạo không được xử lý kín và kiểm tra lại, nguy cơ rò rỉ sẽ tăng cao.
Thiếu bảo trì định kỳ
Gioăng, keo, đoạn nối mềm và bảo ôn đều có thể xuống cấp sau thời gian dài vận hành, đặc biệt trong môi trường nóng, ẩm, nhiều bụi hoặc rung động.
6. Các vị trí nên ưu tiên kiểm tra
Khi nghi ngờ hệ thống bị rò rỉ, đội kỹ thuật nên tập trung vào:
- Mặt bích và mối nối giữa các đoạn ống.
- Đường seam và các góc ghép.
- Nối mềm tại AHU và quạt.
- Cửa thăm và hộp gió.
- Damper và VAV Box.
- Kết nối giữa hộp gió và miệng gió.
- Vị trí xuyên tường, xuyên sàn.
- Các đoạn ống đã từng cải tạo hoặc bổ sung nhánh.
Những vị trí này có nhiều liên kết cơ khí, chịu rung hoặc thường xuyên bị tác động trong quá trình thi công và bảo trì.

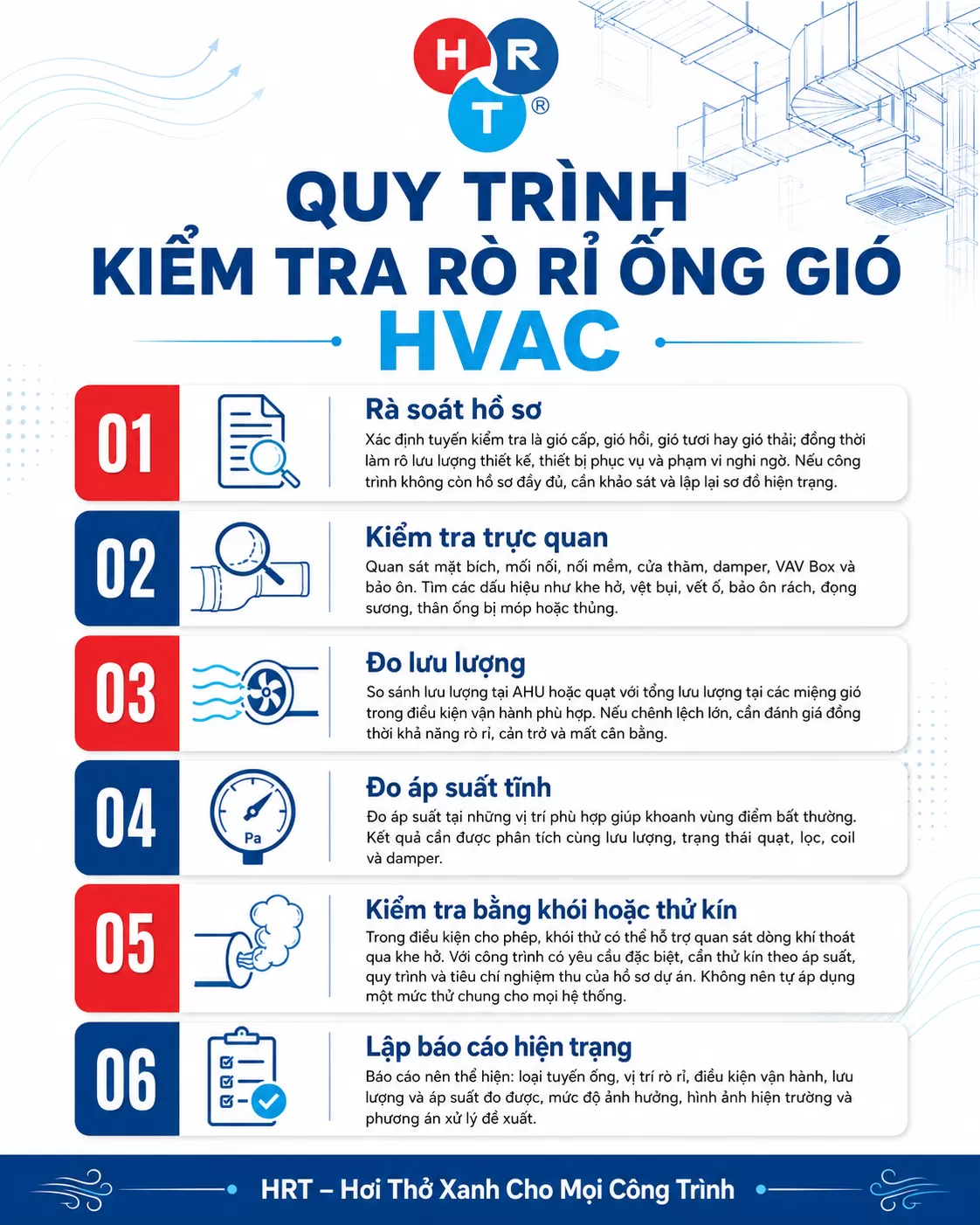

7. Quy trình kiểm tra rò rỉ ống gió HVAC
Bước 1: Rà soát hồ sơ
Xác định tuyến đang kiểm tra là gió cấp, gió hồi, gió tươi hay gió thải; đồng thời làm rõ lưu lượng thiết kế, thiết bị phục vụ và phạm vi nghi ngờ.
Nếu công trình không còn hồ sơ đầy đủ, cần khảo sát và lập lại sơ đồ hiện trạng.
Bước 2: Kiểm tra trực quan
Quan sát mặt bích, mối nối, nối mềm, cửa thăm, damper, VAV Box và bảo ôn.
Tìm các dấu hiệu như:
- Khe hở.
- Vệt bụi.
- Vết ố.
- Bảo ôn rách.
- Đọng sương.
- Thân ống bị móp hoặc thủng.
Bước 3: Đo lưu lượng
So sánh lưu lượng tại AHU hoặc quạt với tổng lưu lượng tại các miệng gió trong điều kiện vận hành phù hợp.
Nếu chênh lệch lớn, cần đánh giá đồng thời khả năng rò rỉ, cản trở và mất cân bằng.
Bước 4: Đo áp suất tĩnh
Đo áp suất tại những vị trí phù hợp giúp khoanh vùng điểm bất thường. Kết quả cần được phân tích cùng lưu lượng, trạng thái quạt, lọc, coil và damper.
Bước 5: Kiểm tra bằng khói hoặc thử kín
Trong điều kiện cho phép, khói thử có thể hỗ trợ quan sát dòng khí thoát qua khe hở.
Với công trình có yêu cầu đặc biệt, cần thử kín theo áp suất, quy trình và tiêu chí nghiệm thu của hồ sơ dự án. Không nên tự áp dụng một mức thử chung cho mọi hệ thống.
Bước 6: Lập báo cáo hiện trạng
Báo cáo nên thể hiện:
- Loại tuyến ống.
- Vị trí rò rỉ.
- Điều kiện vận hành.
- Lưu lượng và áp suất đo được.
- Mức độ ảnh hưởng.
- Hình ảnh hiện trường.
- Phương án xử lý đề xuất.
8. Cách xử lý rò rỉ ống gió đúng kỹ thuật
Xử lý mối nối và đường seam
Sử dụng gioăng, keo kín khí, băng nhôm hoặc vật liệu seal phù hợp với loại ống và điều kiện vận hành.
Không nên dùng loại băng dán thông thường vì dễ bong, nứt và mất kín sau thời gian ngắn.
Căn chỉnh lại mặt bích
Nếu mặt bích bị lệch, bulông lỏng hoặc gioăng lắp sai, cần xử lý liên kết cơ khí trước.
Trình tự phù hợp có thể gồm:
Căn chỉnh mặt bích → thay hoặc bổ sung gioăng → siết bulông → xử lý kín khí bên ngoài.
Thay đoạn ống hư hỏng
Thân ống thủng, móp nặng hoặc biến dạng không nên chỉ dán tạm. Việc thay đoạn hư hỏng giúp tránh cản trở dòng khí, tiếng ồn và tái phát rò rỉ.
Thay nối mềm xuống cấp
Nối mềm bị rách, lão hóa hoặc lỏng kẹp cần được thay bằng vật liệu phù hợp với áp suất, nhiệt độ và điều kiện rung của hệ thống.
Hoàn thiện lại bảo ôn
Sau khi bịt kín, phải thi công lại lớp bảo ôn liên tục và kín hơi.
Nếu đường ống đã kín nhưng bảo ôn vẫn hở, tuyến gió lạnh vẫn có thể đọng sương.
Đo lại và cân bằng hệ thống
Sau sửa chữa, cần kiểm tra lại:
- Lưu lượng.
- Áp suất tĩnh.
- Tiếng ồn.
- Tình trạng đọng sương.
- Khả năng phân phối giữa các nhánh.
Khi bịt một điểm rò lớn, áp suất và lưu lượng toàn hệ thống có thể thay đổi. Do đó, một số công trình cần thực hiện TAB hoặc cân bằng gió lại.
9. Khi nào cần cải tạo thay vì sửa cục bộ?
Sửa từng điểm có thể không còn phù hợp khi:
- Đường ống đã cải tạo nhiều lần.
- Có quá nhiều mối nối hoặc nhánh phát sinh.
- Thân ống xuống cấp trên phạm vi lớn.
- Hệ treo đỡ bị võng hoặc thiếu chắc chắn.
- Không có cửa thăm để bảo trì.
- Tuyến ống không còn phù hợp với công năng mới.
- Hệ thống liên tục rò rỉ sau nhiều lần sửa.
Khi đó, doanh nghiệp nên đánh giá phương án thay đoạn ống, chỉnh lại tuyến, bổ sung damper, cải tạo giá đỡ hoặc thiết kế lại một phần hệ thống.
10. Rò rỉ ống gió và tối ưu năng lượng HVAC
Trước khi tối ưu tốc độ quạt, áp suất tĩnh, setpoint hoặc BMS, cần xác nhận hệ thống đường ống có đủ kín hay không.
Nếu lưu lượng đang thất thoát, các điều chỉnh điều khiển có thể không tạo ra hiệu quả mong muốn. Thậm chí, tăng tốc quạt còn làm lượng gió rò tăng và phát sinh thêm tiếng ồn.
Xử lý rò rỉ là một phần quan trọng của bảo trì và tối ưu HVAC. Tuy nhiên, mức tiết kiệm thực tế phụ thuộc vào mức độ hư hỏng, thiết kế, thiết bị, điều khiển và thời gian vận hành của từng công trình.
11. Giải pháp kiểm tra và xử lý của HRT
HRT đánh giá rò rỉ ống gió trong mối liên hệ với toàn bộ hệ thống, không chỉ xử lý một điểm hở nhìn thấy bằng mắt.
Phạm vi kiểm tra có thể bao gồm:
- AHU và FCU nối ống gió.
- Quạt cấp và quạt hút.
- Đường gió cấp, hồi, tươi và thải.
- Damper và VAV Box.
- Miệng gió và hộp gió.
- Lọc và coil.
- Áp suất tĩnh.
- Biến tần và BMS.
- Bảo ôn và hệ treo đỡ.
Tùy nguyên nhân, phương án có thể là xử lý mối nối, thay nối mềm, sửa hoặc thay đoạn ống, hoàn thiện bảo ôn, cải tạo tuyến hoặc cân bằng gió lại sau sửa chữa.
Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT hướng đến việc xác định đúng hiện trạng và lựa chọn giải pháp phù hợp thay vì tăng công suất thiết bị khi chưa làm rõ nguyên nhân.
Xem thêm :
Kết luận
Rò rỉ ống gió HVAC có thể khiến hệ thống thiếu lưu lượng, khó cân bằng, sai lệch áp suất, phát sinh tiếng ồn và đọng sương dù thiết bị chính vẫn hoạt động.
Cách xử lý đúng không phải chỉ tăng tốc quạt hoặc dán tạm những vị trí nhìn thấy. Cần khảo sát toàn tuyến, đo lưu lượng và áp suất, xác định điểm rò, xử lý liên kết cơ khí, hoàn thiện kín khí và bảo ôn, sau đó kiểm tra lại kết quả vận hành.
