Ống Gió HVAC Là Gì? Cấu Tạo, Vật Liệu Và Lưu Ý Thi Công
Ống gió HVAC là bộ phận vận chuyển không khí giữa AHU, FCU, quạt và các khu vực sử dụng. Hệ thống này có thể phục vụ gió cấp, gió hồi, gió tươi hoặc gió thải tùy theo công năng của công trình.
Nếu đường ống được thiết kế hoặc thi công không phù hợp, hệ thống có thể thiếu gió, rò rỉ, phát sinh tiếng ồn, đọng sương và tăng tổn thất áp suất. Vì vậy, ống gió không chỉ là đường dẫn không khí mà còn ảnh hưởng trực tiếp đến khả năng cân bằng và hiệu quả vận hành HVAC.
Ống gió HVAC đảm nhận những nhiệm vụ gì?
Trong hệ thống điều hòa thông gió, đường ống thường thực hiện bốn nhiệm vụ chính:
Gió cấp: Đưa không khí đã được xử lý từ AHU hoặc FCU đến phòng.
Gió hồi: Thu hồi không khí trong phòng về thiết bị để tiếp tục xử lý.
Gió tươi: Đưa không khí ngoài trời vào công trình nhằm hỗ trợ chất lượng không khí trong nhà.
Gió thải: Hút mùi, bụi, hơi nóng hoặc không khí ô nhiễm ra khỏi khu vệ sinh, bếp, phòng kỹ thuật và nhà xưởng.
Kích thước, tuyến đi và độ kín của ống quyết định lượng không khí thực tế đến từng khu vực. Thiết bị chính dù đủ công suất vẫn có thể hoạt động kém nếu hệ thống phân phối gió không đạt yêu cầu.

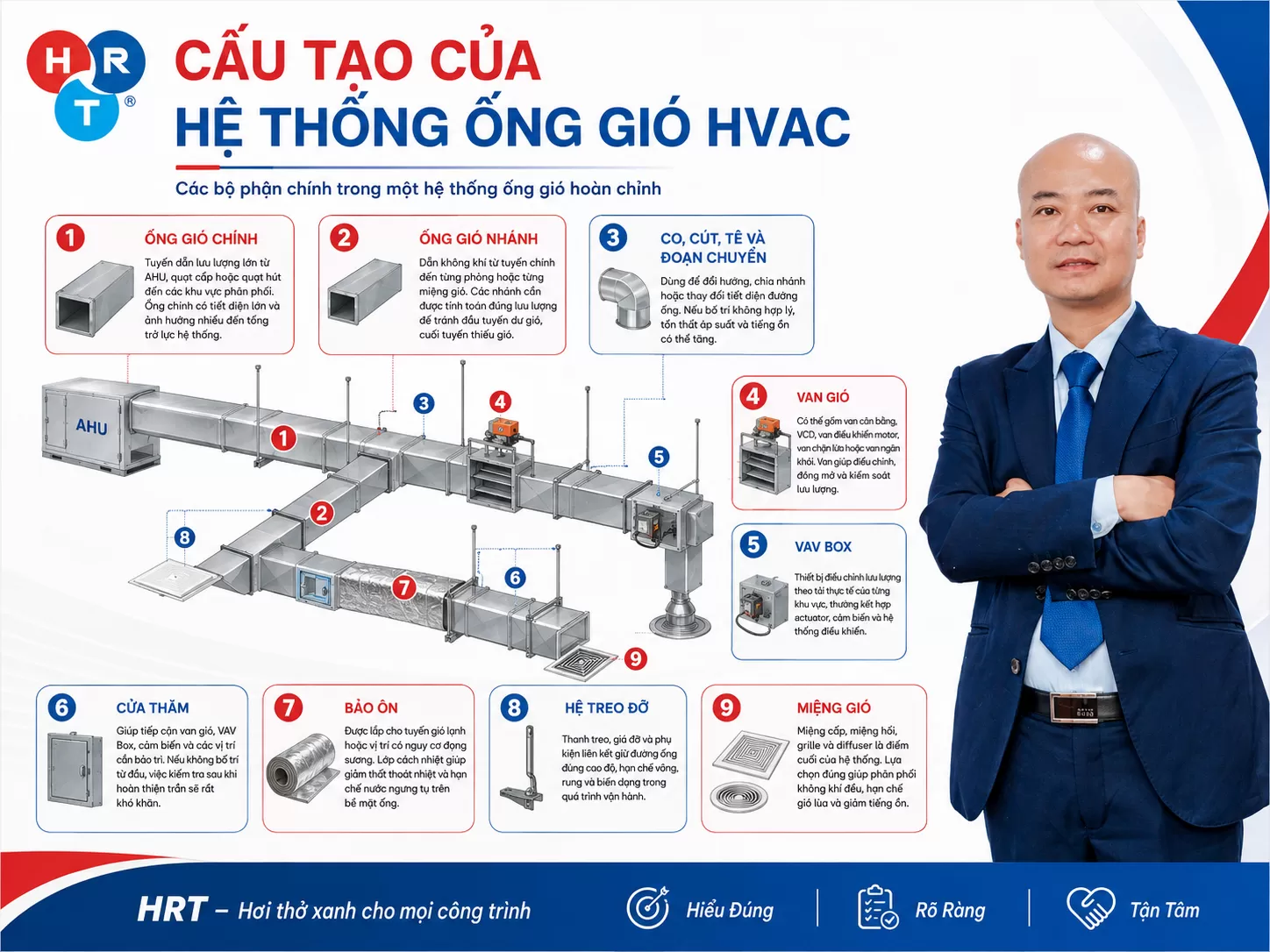

Cấu tạo của hệ thống ống gió HVAC
Một hệ thống hoàn chỉnh không chỉ gồm các đoạn ống thẳng mà còn có nhiều bộ phận liên kết.
Ống gió chính
Đây là tuyến dẫn lưu lượng lớn từ AHU, quạt cấp hoặc quạt hút đến các khu vực phân phối. Ống chính thường có tiết diện lớn và ảnh hưởng nhiều đến tổng trở lực của hệ thống.
Ống gió nhánh
Ống nhánh dẫn không khí từ tuyến chính đến từng phòng hoặc từng miệng gió. Các nhánh cần được tính toán theo lưu lượng thiết kế để hạn chế tình trạng đầu tuyến dư gió, cuối tuyến thiếu gió.
Co, cút, tê và đoạn chuyển
Các phụ kiện này dùng để đổi hướng, chia nhánh hoặc thay đổi tiết diện đường ống. Nếu đoạn chuyển quá gấp hoặc co cút được bố trí không hợp lý, tổn thất áp suất và tiếng ồn có thể tăng.
Van gió
Tùy yêu cầu thiết kế, hệ thống có thể sử dụng van cân bằng, VCD, van điều khiển motor, van chặn lửa hoặc van ngăn khói.
Van gió giúp điều chỉnh, đóng mở hoặc kiểm soát lưu lượng. Vị trí lắp cần bảo đảm đội vận hành có thể tiếp cận để kiểm tra và hiệu chỉnh.
VAV Box
VAV Box được sử dụng trong hệ thống cần thay đổi lưu lượng theo từng khu vực. Thiết bị thường kết hợp actuator, cảm biến và hệ thống điều khiển để điều chỉnh lượng gió theo tải thực tế.
Cửa thăm
Cửa thăm giúp tiếp cận van gió, VAV Box, cảm biến và các vị trí cần bảo trì. Nếu không bố trí từ đầu, việc kiểm tra sau khi hoàn thiện trần sẽ rất khó khăn.
Bảo ôn
Bảo ôn thường được lắp cho tuyến gió lạnh hoặc vị trí có nguy cơ đọng sương. Lớp cách nhiệt giúp giảm thất thoát nhiệt và hạn chế nước ngưng tụ trên bề mặt ống.
Hệ treo đỡ
Thanh treo, giá đỡ và phụ kiện liên kết giữ đường ống đúng cao độ, hạn chế võng, rung và biến dạng trong quá trình vận hành.
Miệng gió
Miệng cấp, miệng hồi, grille và diffuser là điểm cuối của hệ thống. Việc lựa chọn đúng giúp phân phối không khí đều, hạn chế gió lùa và giảm tiếng ồn.

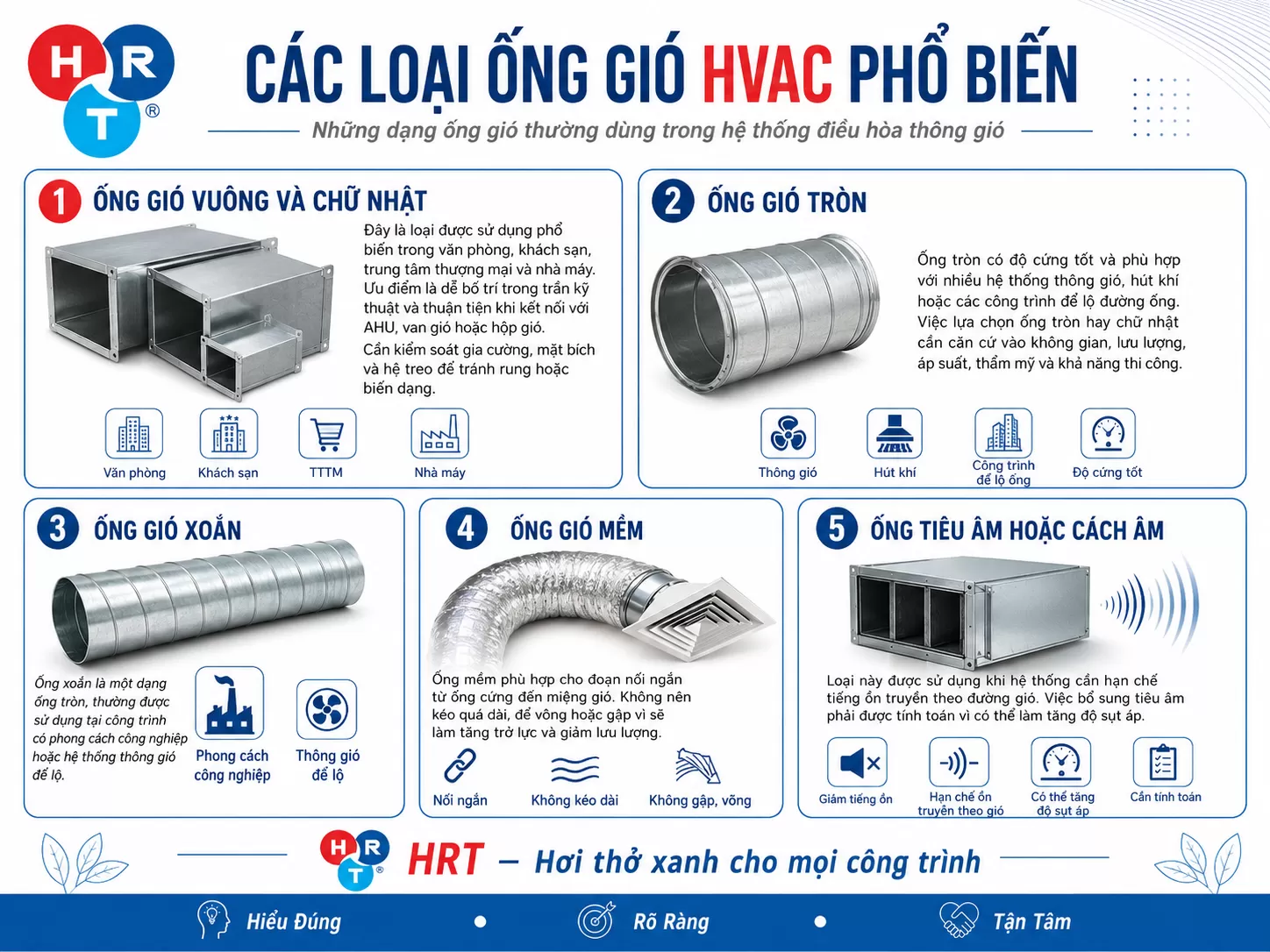

Các loại ống gió HVAC phổ biến
Ống gió vuông và chữ nhật
Đây là loại được sử dụng phổ biến trong văn phòng, khách sạn, trung tâm thương mại và nhà máy.
Ưu điểm của loại ống này là dễ bố trí trong trần kỹ thuật và thuận tiện khi kết nối với AHU, van gió hoặc hộp gió. Tuy nhiên, cần kiểm soát gia cường, mặt bích và hệ treo để tránh rung hoặc biến dạng.
Ống gió tròn
Ống tròn có độ cứng tốt và phù hợp với nhiều hệ thống thông gió, hút khí hoặc các công trình để lộ đường ống.
Lựa chọn ống tròn hay chữ nhật cần căn cứ vào không gian, lưu lượng, áp suất, thẩm mỹ và khả năng thi công.
Ống gió xoắn
Ống xoắn là một dạng ống tròn, thường được sử dụng tại công trình có phong cách công nghiệp hoặc hệ thống thông gió để lộ.
Ống gió mềm
Ống mềm phù hợp cho đoạn nối ngắn từ ống cứng đến miệng gió. Không nên kéo quá dài, để võng hoặc gập vì sẽ làm tăng trở lực và giảm lưu lượng.
Ống tiêu âm hoặc cách âm
Loại này được sử dụng khi hệ thống cần hạn chế tiếng ồn truyền theo đường gió. Việc bổ sung tiêu âm phải được tính toán vì có thể làm tăng độ sụt áp.
Vật liệu thường dùng để sản xuất ống gió
Tôn mạ kẽm
Tôn mạ kẽm là vật liệu thông dụng trong hệ thống điều hòa và thông gió nhờ dễ gia công, phù hợp với nhiều loại đường ống và có chi phí hợp lý.
Độ dày tôn, hình thức gia cường và kiểu liên kết cần lựa chọn theo kích thước, áp suất và hồ sơ thiết kế của từng dự án.
Inox
Inox thường được cân nhắc tại khu vực có độ ẩm cao, dầu mỡ, yêu cầu vệ sinh hoặc nguy cơ ăn mòn.
Vật liệu này có chi phí cao hơn nên cần được lựa chọn dựa trên điều kiện vận hành thực tế, không nên áp dụng cho mọi hệ thống.
Nhôm
Nhôm có trọng lượng nhẹ và có thể sử dụng trong một số môi trường phù hợp. Khi lựa chọn cần xem xét độ bền, khả năng chống ăn mòn và yêu cầu liên kết.
Vật liệu bảo ôn
Bông thủy tinh, cao su lưu hóa và các loại vật liệu cách nhiệt chuyên dụng có thể được sử dụng tùy yêu cầu thiết kế.
Lớp bảo ôn cần được bảo vệ khỏi ẩm, rách hoặc hư hỏng trong suốt quá trình thi công và vận hành.
Không có một loại vật liệu phù hợp cho mọi tuyến ống. Việc lựa chọn phải dựa trên loại gió, nhiệt độ, độ ẩm, lưu lượng, áp suất, yêu cầu vệ sinh và môi trường lắp đặt.

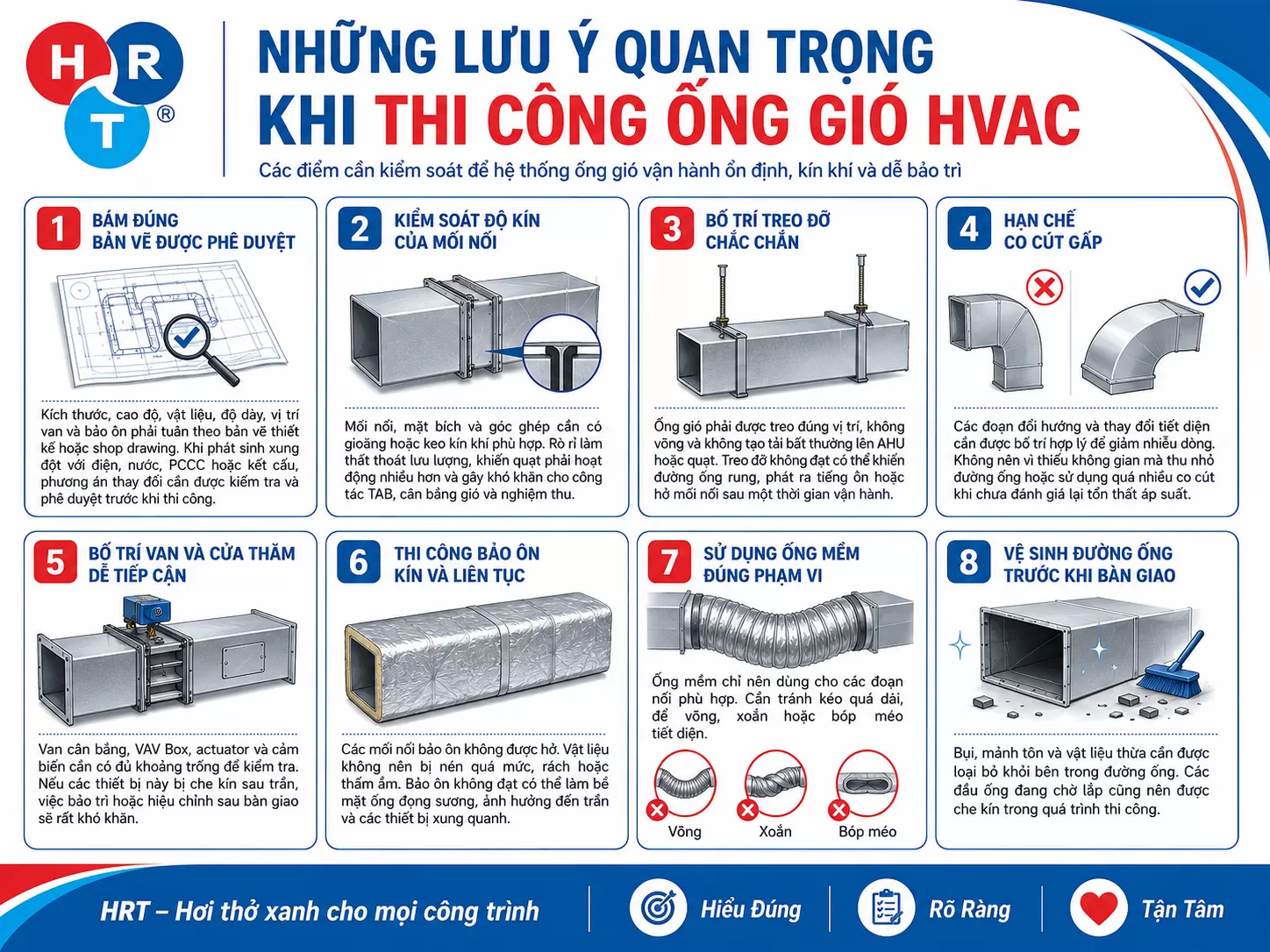

Những lưu ý quan trọng khi thi công ống gió HVAC
Bám đúng bản vẽ được phê duyệt
Kích thước, cao độ, vật liệu, độ dày, vị trí van và bảo ôn phải tuân theo bản vẽ thiết kế hoặc shop drawing.
Khi phát sinh xung đột với điện, nước, PCCC hoặc kết cấu, phương án thay đổi cần được kiểm tra và phê duyệt trước khi thi công.
Kiểm soát độ kín của mối nối
Mối nối, mặt bích và góc ghép cần có gioăng hoặc keo kín khí phù hợp.
Rò rỉ làm thất thoát lưu lượng, khiến quạt phải hoạt động nhiều hơn và gây khó khăn cho công tác TAB, cân bằng gió và nghiệm thu.
Bố trí treo đỡ chắc chắn
Ống gió phải được treo đúng vị trí, không võng và không tạo tải bất thường lên AHU hoặc quạt.
Treo đỡ không đạt có thể khiến đường ống rung, phát ra tiếng ồn hoặc hở mối nối sau một thời gian vận hành.
Hạn chế co cút gấp
Các đoạn đổi hướng và thay đổi tiết diện cần được bố trí hợp lý để giảm nhiễu dòng.
Không nên vì thiếu không gian mà thu nhỏ đường ống hoặc sử dụng quá nhiều co cút khi chưa đánh giá lại tổn thất áp suất.
Bố trí van và cửa thăm dễ tiếp cận
Van cân bằng, VAV Box, actuator và cảm biến cần có đủ khoảng trống để kiểm tra.
Nếu các thiết bị này bị che kín sau trần, việc bảo trì hoặc hiệu chỉnh sau bàn giao sẽ rất khó khăn.
Thi công bảo ôn kín và liên tục
Các mối nối bảo ôn không được hở. Vật liệu không nên bị nén quá mức, rách hoặc thấm ẩm.
Bảo ôn không đạt có thể làm bề mặt ống đọng sương, ảnh hưởng đến trần và các thiết bị xung quanh.
Sử dụng ống mềm đúng phạm vi
Ống mềm chỉ nên dùng cho các đoạn nối phù hợp. Cần tránh kéo quá dài, để võng, xoắn hoặc bóp méo tiết diện.
Vệ sinh đường ống trước khi bàn giao
Bụi, mảnh tôn và vật liệu thừa cần được loại bỏ khỏi bên trong đường ống. Các đầu ống đang chờ lắp cũng nên được che kín trong quá trình thi công.
Những lỗi thi công thường gặp
Các lỗi phổ biến của hệ thống ống gió gồm:
- Rò rỉ tại mặt bích và mối nối.
- Bảo ôn bị hở, rách hoặc thấm ẩm.
- Đường ống bị võng, rung hoặc biến dạng.
- Thiếu cửa thăm tại vị trí van và VAV Box.
- Ống mềm bị gập hoặc sử dụng quá dài.
- Thay đổi tiết diện đột ngột.
- Thiếu phối hợp với các hệ MEP khác.
- Không đo kiểm lưu lượng sau khi hoàn thành.
Một hệ thống nhìn hoàn thiện bên ngoài chưa chắc đã đạt yêu cầu vận hành. Sau thi công, cần kiểm tra độ kín, lưu lượng, áp suất và tiến hành cân bằng theo yêu cầu của dự án.
Khi nào cần kiểm tra hoặc cải tạo ống gió?
Doanh nghiệp nên kiểm tra đường ống khi xuất hiện các hiện tượng:
- Phòng thiếu gió hoặc nóng lạnh không đều.
- Miệng gió phát ra tiếng rít.
- Đường ống rung hoặc có tiếng ồn.
- Trần kỹ thuật xuất hiện đọng sương.
- Hệ thống hút mùi, hút thải hoạt động yếu.
- Công trình thay đổi mặt bằng hoặc công năng.
- AHU, FCU hoặc quạt đã được thay mới.
- Chi phí vận hành tăng nhưng hiệu quả giảm.
Khi gặp những dấu hiệu trên, không nên chỉ tăng tốc quạt hoặc điều chỉnh van theo cảm tính. Cần kiểm tra đồng bộ đường ống, quạt, lọc, coil, damper và lưu lượng thực tế.
Giải pháp hệ thống ống gió tại HRT
HRT đánh giá đường ống trong mối liên hệ với toàn bộ hệ thống điều hòa thông gió.
Quy trình triển khai có thể bao gồm:
Khảo sát hiện trạng: Kiểm tra tuyến đi, kích thước, mối nối, bảo ôn, treo đỡ và khả năng tiếp cận bảo trì.
Đánh giá vận hành: Đo lưu lượng, áp suất, độ ồn và xác định các vị trí có nguy cơ rò rỉ hoặc cản trở.
Đề xuất giải pháp: Sửa mối nối, thay bảo ôn, điều chỉnh đường ống, bổ sung cửa thăm, van cân bằng hoặc cải tạo tuyến gió.
Đo kiểm sau xử lý: Đánh giá lại lưu lượng, độ kín và khả năng cân bằng của hệ thống.
HRT hướng đến giải pháp đúng với hiện trạng công trình, tránh thay thiết bị hoặc cải tạo khi chưa xác định rõ nguyên nhân.
Xem thêm :
Câu hỏi thường gặp
Ống gió HVAC là gì?
Đây là hệ thống đường dẫn dùng để vận chuyển gió cấp, gió hồi, gió tươi và gió thải giữa thiết bị HVAC với các khu vực sử dụng.
Vật liệu nào được dùng phổ biến nhất?
Tôn mạ kẽm được sử dụng phổ biến trong nhiều công trình. Inox, nhôm hoặc vật liệu chuyên dụng được lựa chọn tùy môi trường và yêu cầu kỹ thuật.
Vì sao đường ống cần bảo ôn?
Bảo ôn giúp hạn chế thất thoát nhiệt và giảm nguy cơ đọng sương trên các tuyến gió lạnh.
Có thể dùng toàn bộ bằng ống mềm không?
Không nên. Ống mềm thường chỉ phù hợp cho đoạn nối ngắn. Dùng quá dài hoặc để gập sẽ làm tăng trở lực và giảm lưu lượng.
Vì sao phải kiểm tra rò rỉ?
Rò rỉ làm không khí thất thoát trước khi đến phòng, khiến hệ thống thiếu gió, khó cân bằng và tiêu tốn thêm năng lượng.
Kết luận
Ống gió HVAC ảnh hưởng trực tiếp đến lưu lượng, áp suất tĩnh, tiếng ồn, chất lượng không khí và hiệu quả sử dụng năng lượng.
Một hệ thống hoạt động tốt cần được thiết kế đúng kích thước, chọn vật liệu phù hợp, thi công kín, treo đỡ chắc chắn, bảo ôn liên tục và có đầy đủ không gian bảo trì.
Khi công trình xuất hiện tình trạng thiếu gió, đọng sương, tiếng ồn hoặc hút thải kém, cần kiểm tra toàn bộ tuyến ống trước khi quyết định tăng công suất hoặc thay thiết bị.
