HRV Là Gì? Giải Pháp Thu Hồi Nhiệt Trong Hệ HVAC

Các công trình hiện đại ngày càng được thiết kế kín để hạn chế bụi, tiếng ồn và thất thoát năng lượng. Tuy nhiên, không gian kín cũng làm giảm khả năng trao đổi không khí tự nhiên, khiến CO₂, mùi, hơi ẩm và các chất ô nhiễm dễ tích tụ bên trong.

Giải pháp phổ biến là đưa không khí ngoài trời vào công trình bằng hệ thống thông gió cơ khí. Nhưng khí tươi có nhiệt độ và độ ẩm khác với điều kiện trong phòng, vì vậy hệ điều hòa phải tiêu tốn thêm năng lượng để xử lý.

HRV được sử dụng nhằm giải quyết đồng thời hai yêu cầu: cung cấp không khí ngoài trời và thu hồi một phần nhiệt từ khí thải trước khi xả ra môi trường.

1. HRV là gì?

HRV là viết tắt của Heat Recovery Ventilator, nghĩa là thiết bị thông gió thu hồi nhiệt.

Thiết bị thực hiện hai quá trình cùng lúc:

Đưa không khí ngoài trời vào công trình.
Hút một phần không khí trong nhà ra ngoài.
Trao đổi nhiệt giữa hai dòng khí.
Giảm chênh lệch nhiệt độ của khí tươi trước khi cấp vào phòng.

Hai dòng không khí di chuyển trong những đường riêng biệt bên trong lõi trao đổi nhiệt. Nhiệt được truyền qua bề mặt ngăn cách nhưng hai dòng khí không được thiết kế để chủ động hòa trộn trực tiếp.

HRV chủ yếu trao đổi nhiệt hiện, tức là làm thay đổi nhiệt độ của không khí. Thiết bị không được mặc định có khả năng trao đổi hơi ẩm giống ERV. sao hệ thống HVAC cần thu hồi nhiệt?

Không khí ngoài trời làm tăng tải điều hòa

Không khí ngoài trời thường nóng hơn, lạnh hơn hoặc có độ ẩm khác so với không khí trong phòng.

Khi đưa dòng khí này vào công trình, hệ thống HVAC phải thực hiện một hoặc nhiều quá trình như:

Làm lạnh.
Sưởi ấm.
Khử ẩm.
Lọc bụi.
Điều chỉnh nhiệt độ trước khi cấp vào khu vực sử dụng.

Lưu lượng khí tươi càng lớn, tải xử lý của hệ điều hòa càng tăng. Điều này đặc biệt rõ tại văn phòng đông người, phòng họp, trường học, khách sạn và công trình vận hành điều hòa trong thời gian dài.

Khí thải vẫn còn chứa năng lượng

Không khí được hút ra khỏi phòng điều hòa thường có nhiệt độ gần với điều kiện trong nhà.

Vào mùa nóng, khí thải thường mát hơn không khí ngoài trời. Vào mùa lạnh, khí thải có thể ấm hơn môi trường bên ngoài.

Nếu xả trực tiếp dòng khí này, phần năng lượng còn lại cũng bị thất thoát. HRV tận dụng chênh lệch nhiệt độ đó để làm mát hoặc làm nóng sơ bộ không khí ngoài trời.

Giảm phần tải do thông gió

HRV không loại bỏ toàn bộ tải điều hòa. Thiết bị chỉ giúp trạng thái của khí tươi tiến gần hơn đến trạng thái không khí trong phòng.

Nhờ đó, AHU, PAU, VRV/VRF, Chiller hoặc các thiết bị xử lý phía sau phải làm việc với mức chênh lệch nhỏ hơn.

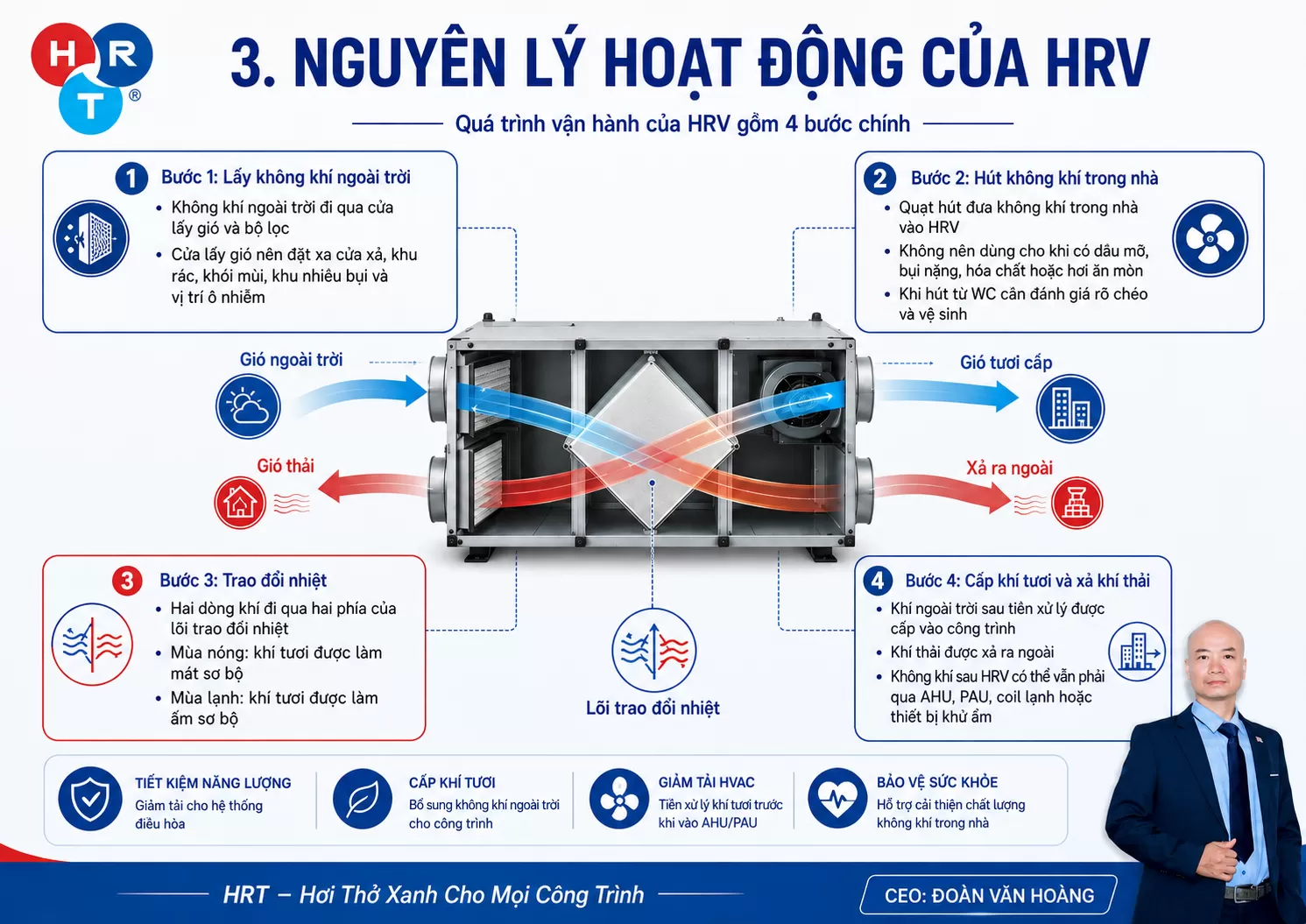

3. Nguyên lý hoạt động của HRV

HRV

Quá trình vận hành của HRV có thể được hiểu qua bốn bước chính.

Bước 1: Lấy không khí ngoài trời

Không khí ngoài trời được đưa vào thiết bị qua cửa lấy gió và bộ lọc.

Cửa lấy gió cần được bố trí xa:

Cửa xả khí thải.
Khu vực tập kết rác.
Nguồn khói hoặc mùi.
Khu giao thông nhiều bụi.
Vị trí có nguy cơ ô nhiễm cao.

Bố trí cửa lấy gió không phù hợp có thể khiến khí thải quay trở lại hệ thống cấp.

Bước 2: Hút không khí trong nhà

Quạt hút đưa không khí từ các khu vực được xác định trong thiết kế vào HRV.

Nguồn khí hút phải được kiểm tra kỹ. Không nên đưa khí có dầu mỡ, bụi nặng, hóa chất, hơi ăn mòn hoặc chất ô nhiễm nguy hiểm qua lõi HRV thông thường.

Đối với khí hút từ nhà vệ sinh, cần đánh giá cấu tạo thiết bị, chênh áp, mức rò chéo và yêu cầu vệ sinh trước khi áp dụng.

Bước 3: Trao đổi nhiệt

Hai dòng khí đi qua hai phía của lõi trao đổi nhiệt.

Trong mùa nóng, nhiệt từ không khí ngoài trời được truyền một phần sang dòng khí thải mát hơn. Nhiệt độ khí tươi sau lõi giảm xuống trước khi đi vào hệ thống điều hòa.

Trong mùa lạnh, khí thải ấm truyền nhiệt sang dòng không khí ngoài trời lạnh, giúp nâng nhiệt độ khí cấp.

Bước 4: Cấp khí tươi và xả khí thải

Sau quá trình trao đổi:

Không khí ngoài trời được tiền xử lý và cấp vào công trình.
Không khí thải được đưa ra ngoài môi trường.

Không khí sau HRV chưa chắc đã đạt nhiệt độ và độ ẩm yêu cầu. Trong nhiều hệ thống, dòng khí này vẫn phải đi qua AHU, PAU, coil lạnh hoặc thiết bị khử ẩm.

4. HRV có phải máy điều hòa không khí không?

HRV không phải máy điều hòa độc lập.

Thiết bị không có đầy đủ chu trình lạnh gồm máy nén, dàn ngưng, van tiết lưu và dàn bay hơi. HRV cũng không tự tạo ra năng lượng lạnh hoặc nhiệt mới.

Vai trò chính của HRV là:

Thực hiện thông gió cấp – hút.
Thu hồi một phần nhiệt từ khí thải.
Tiền xử lý không khí ngoài trời.
Giảm một phần tải cho hệ thống HVAC.

HRV không thay thế VRV/VRF, Chiller, AHU, PAU, FCU hoặc hệ điều hòa Packaged. Các hệ thống này vẫn đảm nhiệm việc xử lý nhiệt độ, độ ẩm và tải lạnh còn lại.

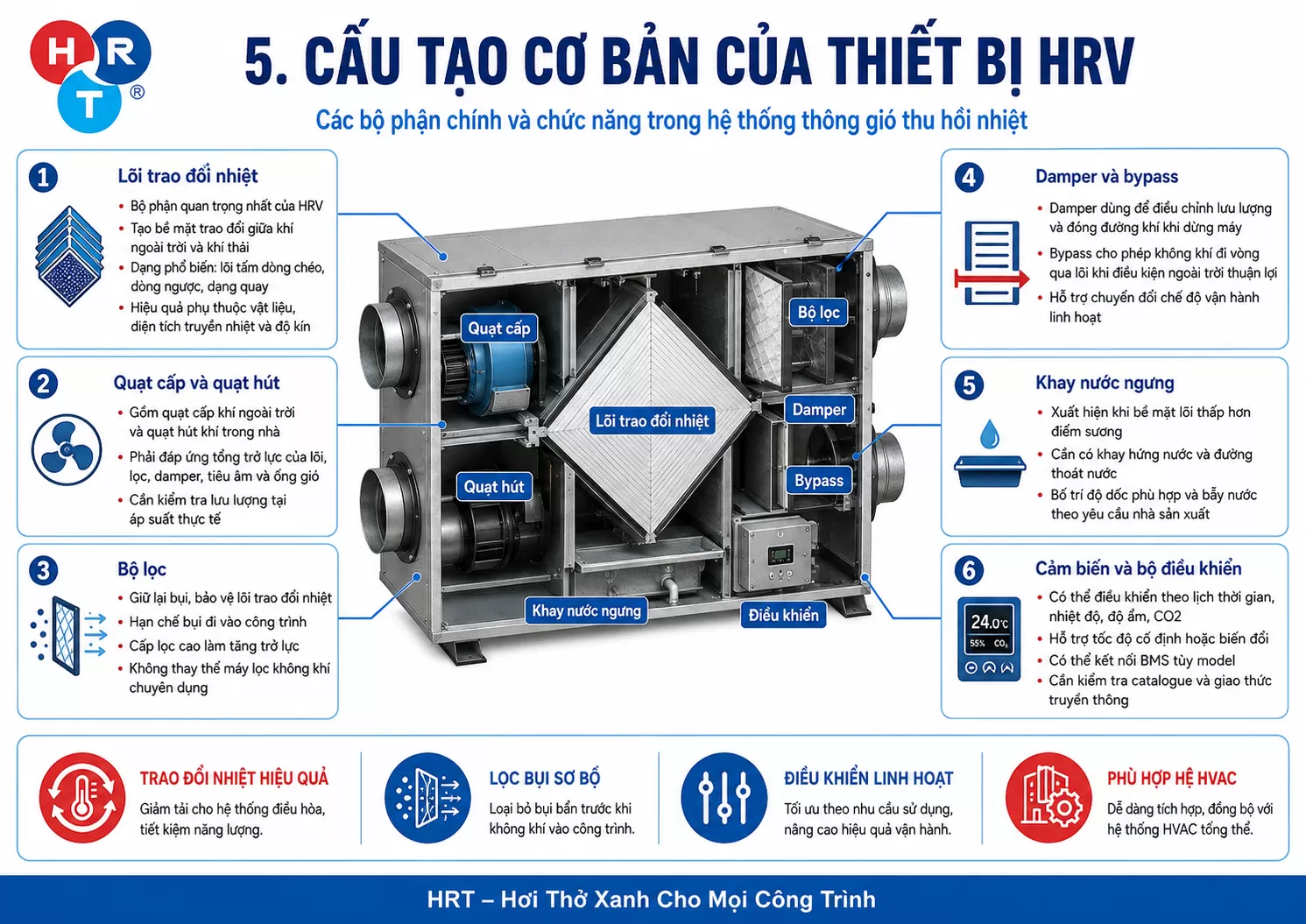

5. Cấu tạo cơ bản của thiết bị HRV

HRV

Lõi trao đổi nhiệt

Đây là bộ phận quan trọng nhất của HRV. Lõi tạo ra bề mặt trao đổi giữa dòng khí ngoài trời và khí thải.

Một số dạng phổ biến gồm:

Lõi tấm dòng chéo.
Lõi tấm dòng ngược.
Bộ trao đổi nhiệt dạng quay.
Các cấu hình chuyên dụng khác.

Hiệu quả của lõi phụ thuộc vào vật liệu, diện tích truyền nhiệt, tốc độ không khí, độ kín và điều kiện vận hành.

Quạt cấp và quạt hút

HRV thường có hai quạt riêng:

Quạt cấp không khí ngoài trời.
Quạt hút không khí trong nhà.

Quạt phải đáp ứng tổng trở lực của lõi, bộ lọc, damper, tiêu âm, đường ống và miệng gió.

Không nên chọn thiết bị chỉ dựa trên lưu lượng tự do. Cần kiểm tra lưu lượng của quạt tại áp suất thực tế của hệ thống.

Bộ lọc

Bộ lọc giúp giữ lại một phần bụi, bảo vệ lõi trao đổi và hạn chế bụi đi vào công trình.

Cấp lọc càng cao thường tạo trở lực càng lớn. Vì vậy, lựa chọn bộ lọc phải được thực hiện đồng thời với tính toán quạt và diện tích lọc.

HRV có bộ lọc nhưng không đồng nghĩa với máy lọc không khí chuyên dụng.

Damper và bộ phận bypass

Damper được sử dụng để điều chỉnh lưu lượng, đóng đường khí khi thiết bị dừng hoặc chuyển đổi chế độ vận hành.

Bypass cho phép không khí đi vòng qua lõi khi điều kiện ngoài trời thuận lợi hoặc khi không cần thu hồi nhiệt.

Khay nước ngưng

Trong một số điều kiện, nhiệt độ bề mặt lõi có thể thấp hơn điểm sương và làm xuất hiện nước ngưng.

Thiết bị khi đó cần có:

Khay hứng nước.
Đường thoát nước.
Độ dốc phù hợp.
Bẫy nước theo yêu cầu của nhà sản xuất.

Cảm biến và bộ điều khiển

Tùy model, HRV có thể vận hành theo:

Lịch thời gian.
Nhiệt độ.
Độ ẩm.
Nồng độ CO₂.
Tốc độ cố định hoặc biến đổi.
Tín hiệu từ hệ thống BMS.

Không phải mọi thiết bị HRV đều có sẵn cảm biến hoặc khả năng kết nối BMS. Cần kiểm tra catalogue và giao thức truyền thông trước khi lựa chọn.

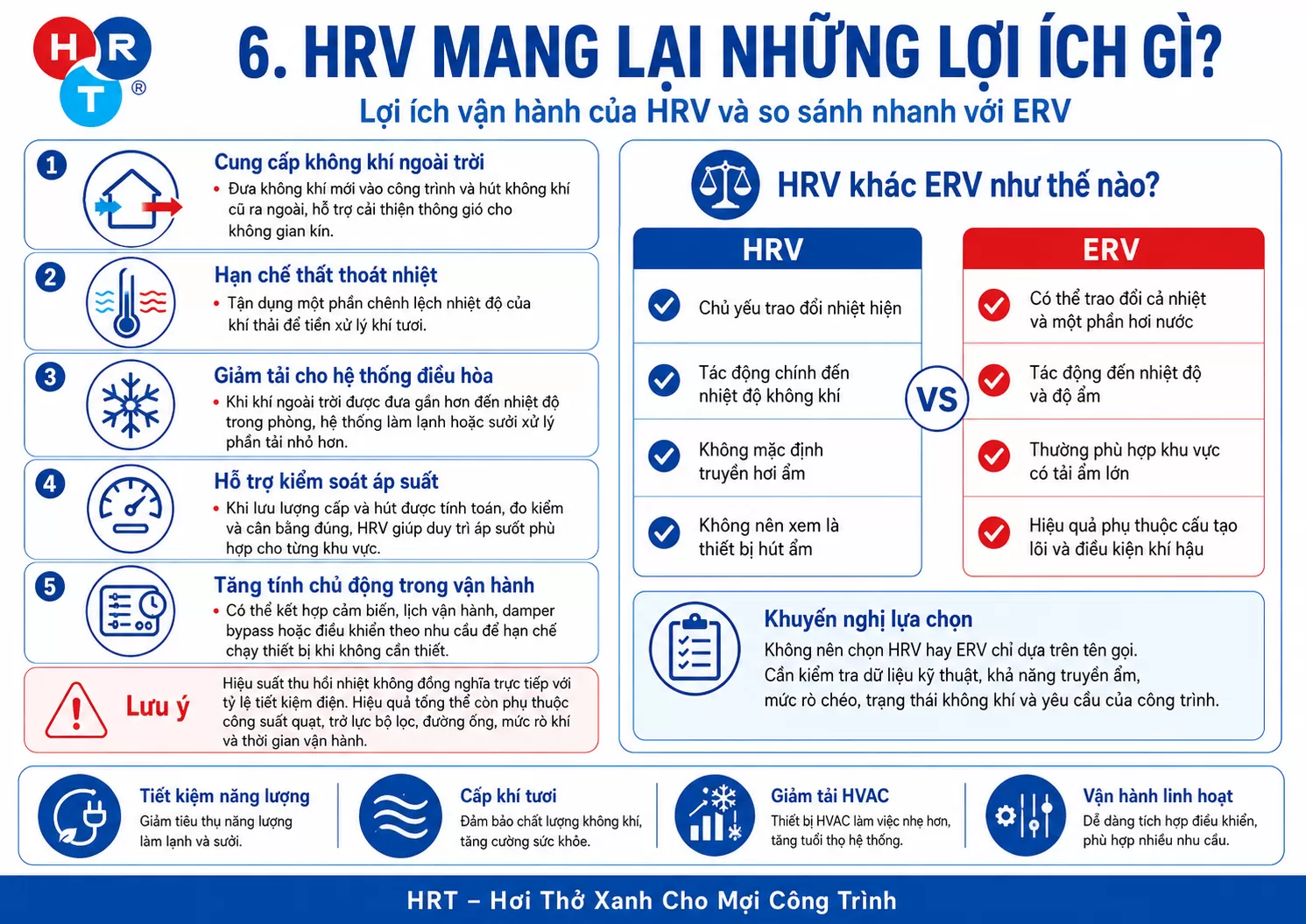

6. HRV mang lại những lợi ích gì?

HRV

Cung cấp không khí ngoài trời

HRV giúp đưa không khí mới vào công trình và hút không khí cũ ra ngoài, hỗ trợ cải thiện điều kiện thông gió cho không gian kín.

Hạn chế thất thoát nhiệt

Thay vì xả hoàn toàn năng lượng còn lại trong khí thải, HRV tận dụng một phần chênh lệch nhiệt độ để tiền xử lý khí tươi.

Giảm tải cho hệ thống điều hòa

Khi nhiệt độ khí ngoài trời được đưa gần hơn đến nhiệt độ trong phòng, hệ thống làm lạnh hoặc sưởi phải xử lý phần tải nhỏ hơn.

Hỗ trợ kiểm soát áp suất

Khi lưu lượng cấp và hút được tính toán, đo kiểm và cân bằng đúng, HRV có thể hỗ trợ duy trì áp suất phù hợp cho từng khu vực.

Tăng tính chủ động trong vận hành

Hệ thống có thể kết hợp cảm biến, lịch vận hành, damper bypass hoặc điều khiển theo nhu cầu để hạn chế chạy thiết bị khi không cần thiết.

Tuy nhiên, hiệu suất thu hồi nhiệt không đồng nghĩa trực tiếp với tỷ lệ tiết kiệm điện. Hiệu quả tổng thể còn phụ thuộc công suất quạt, trở lực bộ lọc, đường ống, mức rò khí và thời gian vận hành. HRV khác ERV như thế nào?

HRV và ERV đều là thiết bị thông gió thu hồi năng lượng, nhưng khả năng trao đổi giữa hai dòng khí khác nhau.

HRV:

Chủ yếu trao đổi nhiệt hiện.
Tác động chính đến nhiệt độ không khí.
Không mặc định truyền hơi ẩm.
Không nên xem là thiết bị hút ẩm.

ERV:

Có thể trao đổi cả nhiệt và một phần hơi nước.
Tác động đến nhiệt độ và độ ẩm.
Thường được xem xét tại khu vực có tải ẩm lớn.
Hiệu quả phụ thuộc cấu tạo lõi và điều kiện khí hậu.

Không nên lựa chọn HRV hay ERV chỉ dựa trên tên gọi. Cần kiểm tra dữ liệu kỹ thuật, khả năng truyền ẩm, mức rò chéo, trạng thái không khí và yêu cầu của công trình.

8. HRV được ứng dụng ở đâu?

Nhà ở, biệt thự và căn hộ

HRV phù hợp với công trình kín, sử dụng điều hòa thường xuyên và cần cấp khí ngoài trời ổn định.

Khi lắp đặt cần quan tâm đến độ ồn, không gian trần, vị trí cửa thăm và khả năng thay bộ lọc.

Văn phòng và phòng họp

Đây là các khu vực có mật độ người thay đổi theo thời gian. HRV có thể kết hợp với cảm biến hoặc lịch vận hành để điều chỉnh lưu lượng phù hợp.

Trường học

Phòng học thường tập trung nhiều người trong cùng một thời điểm. Hệ thống HRV hỗ trợ cấp khí ngoài trời và giảm phần tải nhiệt phát sinh do thông gió.

Khách sạn

HRV có thể phục vụ phòng nghỉ hoặc từng nhóm khu vực. Việc sử dụng khí hút từ nhà vệ sinh cần được kiểm tra kỹ về mức rò và nguy cơ nhiễm chéo.

Trung tâm thương mại

HRV có thể hoạt động độc lập hoặc kết nối với AHU, PAU. Các khu vực có lịch sử dụng khác nhau nên được phân vùng để tránh vận hành lãng phí.

Nhà xưởng

HRV chỉ nên áp dụng khi nguồn khí thải tương đối sạch và có thể thu hồi an toàn.

Khí có dầu, hóa chất, hơi ăn mòn hoặc bụi nặng cần sử dụng giải pháp xử lý chuyên dụng.

9. HRV kết hợp với hệ HVAC như thế nào?

HRV kết hợp VRV/VRF

Dàn lạnh VRV/VRF xử lý tải nhiệt trong phòng, còn HRV đảm nhiệm việc cấp khí ngoài trời và hút khí thải.

Trong điều kiện nóng ẩm, không khí sau HRV có thể vẫn cần được xử lý ẩm trước khi cấp vào không gian sử dụng.

HRV kết hợp FCU

FCU xử lý tải lạnh tại từng khu vực. HRV cấp khí tươi độc lập hoặc đưa khí đã thu hồi nhiệt vào hệ thống phân phối.

Không nên đấu trực tiếp đường khí tươi vào cửa hút FCU nếu chưa kiểm tra lưu lượng, áp suất và khả năng xử lý tải ẩm.

HRV kết nối AHU hoặc PAU

Không khí sau HRV được đưa vào AHU hoặc PAU để tiếp tục lọc, làm lạnh, sưởi hoặc khử ẩm.

Khi kết nối cần kiểm tra:

Chênh áp giữa các thiết bị.
Trình tự khởi động.
Lưu lượng thiết kế.
Khả năng hút ngược.
Điều kiện khi một thiết bị dừng.

HRV trong hệ Chiller

HRV làm giảm một phần tải của không khí ngoài trời trước khi khí đi qua coil lạnh.

Hệ Chiller vẫn cung cấp nước lạnh để AHU hoặc PAU xử lý phần tải nhiệt và tải ẩm còn lại.

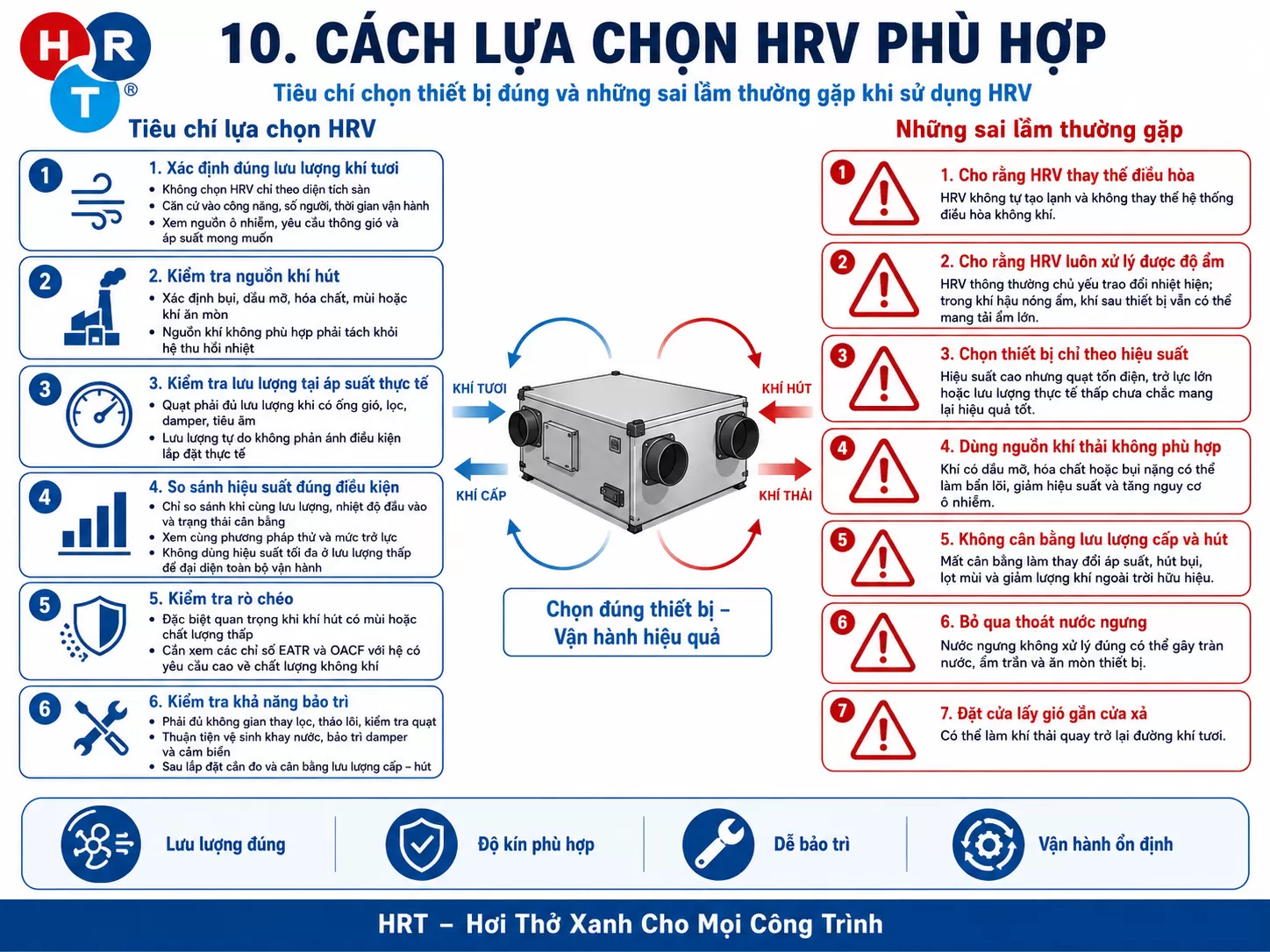

10. Cách lựa chọn HRV phù hợp

HRV phù hợp

Xác định đúng lưu lượng khí tươi

Không chọn HRV chỉ theo diện tích sàn.

Lưu lượng cần được xác định dựa trên:

Công năng sử dụng.
Số lượng người.
Thời gian vận hành.
Nguồn ô nhiễm.
Yêu cầu thông gió.
Áp suất mong muốn trong công trình.

Kiểm tra nguồn khí hút

Cần xác định khí hút có chứa bụi, dầu mỡ, hóa chất, mùi hoặc chất ăn mòn hay không.

Nguồn khí không phù hợp phải được tách khỏi hệ thu hồi nhiệt.

Kiểm tra lưu lượng tại áp suất thực tế

HRV phải tạo đủ lưu lượng khi kết nối với đường ống, bộ lọc, damper, tiêu âm và miệng gió.

Lưu lượng công bố khi không có trở lực không đại diện cho điều kiện lắp đặt thực tế.

So sánh hiệu suất đúng điều kiện

Chỉ nên so sánh các thiết bị tại cùng:

Lưu lượng.
Nhiệt độ đầu vào.
Trạng thái cân bằng.
Phương pháp thử.
Mức trở lực.

Không dùng hiệu suất tối đa tại lưu lượng thấp để đại diện cho toàn bộ quá trình vận hành.

Kiểm tra rò chéo

Mức rò giữa dòng khí thải và dòng cấp đặc biệt quan trọng khi khí hút có mùi hoặc chất lượng thấp.

Các thông số như EATR và OACF cần được xem xét đối với những hệ thống có yêu cầu cao về chất lượng không khí.

Kiểm tra khả năng bảo trì

Vị trí thiết bị phải đủ không gian để:

Thay bộ lọc.
Tháo lõi trao đổi.
Kiểm tra quạt.
Vệ sinh khay nước.
Bảo trì damper và cảm biến.

Sau khi lắp đặt, hệ thống cần được đo và cân bằng lưu lượng cấp – hút thay vì chỉ đánh giá bằng cảm giác tại miệng gió. hững sai lầm thường gặp khi sử dụng HRV

Cho rằng HRV thay thế điều hòa

HRV không tự tạo lạnh và không thể thay thế hệ thống điều hòa không khí.

Cho rằng HRV luôn xử lý được độ ẩm

HRV thông thường chủ yếu trao đổi nhiệt hiện. Trong điều kiện nóng ẩm, dòng khí sau thiết bị vẫn có thể mang tải ẩm lớn.

Chọn thiết bị chỉ theo hiệu suất

Hiệu suất cao nhưng quạt tiêu thụ nhiều điện, trở lực lớn hoặc lưu lượng thực tế thấp chưa chắc mang lại hiệu quả tốt cho toàn hệ thống.

Sử dụng nguồn khí thải không phù hợp

Đưa khí có dầu mỡ, hóa chất hoặc bụi nặng qua lõi có thể làm thiết bị nhanh bẩn, giảm hiệu suất và phát sinh nguy cơ ô nhiễm.

Không cân bằng lưu lượng cấp và hút

Mất cân bằng làm thay đổi áp suất công trình, gây hút bụi, lọt mùi hoặc làm giảm lượng khí ngoài trời hữu hiệu.

Bỏ qua đường thoát nước ngưng

Nước ngưng không được xử lý đúng có thể gây tràn nước, ẩm trần và ăn mòn thiết bị.

Đặt cửa lấy gió gần cửa xả

Cách bố trí này làm tăng nguy cơ khí thải quay lại đường khí tươi.

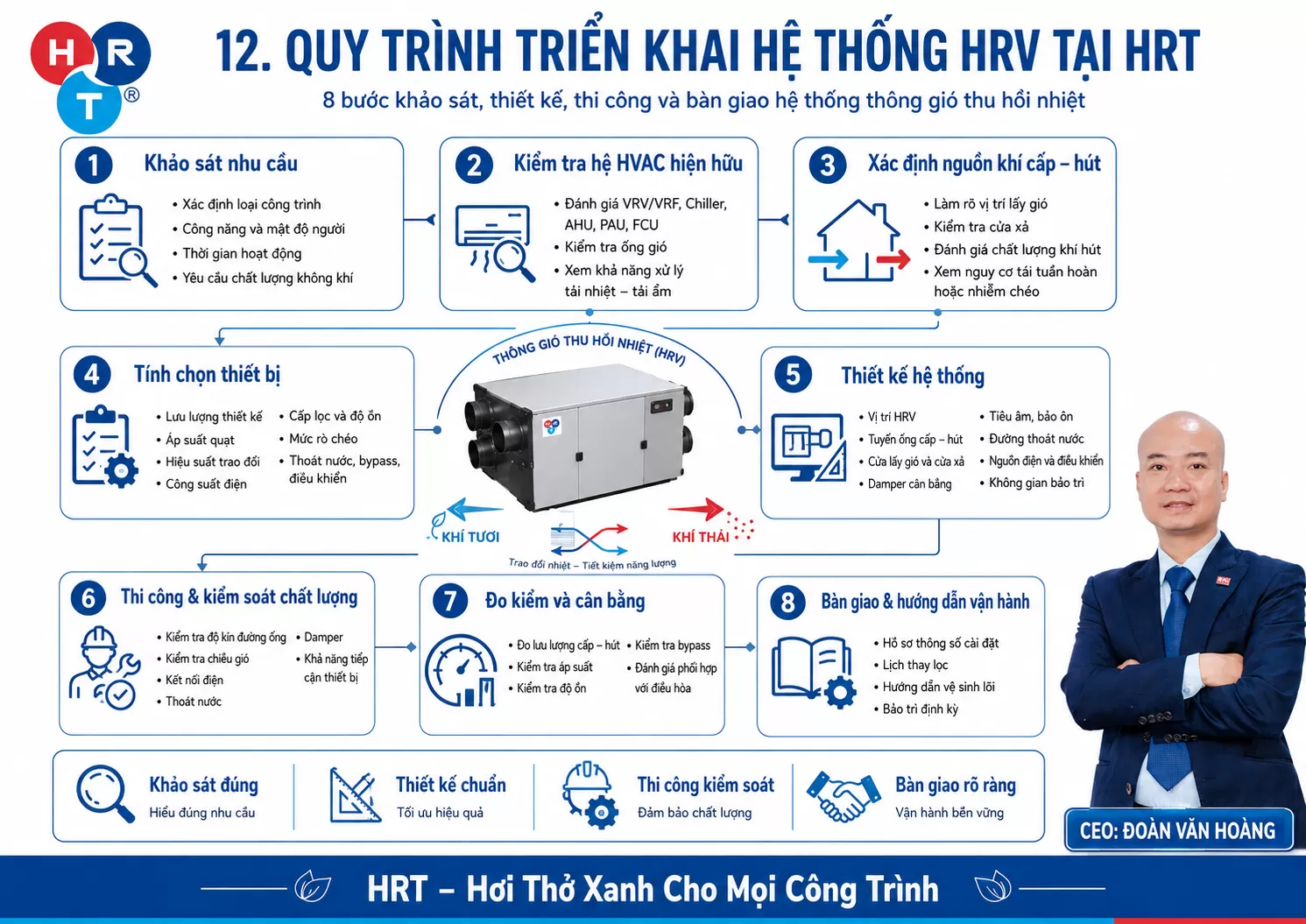

12. Quy trình triển khai hệ thống HRV tại HRT

quy trình triển khai HRV

Bước 1: Khảo sát nhu cầu

HRT xác định loại công trình, công năng, mật độ người, thời gian hoạt động và yêu cầu chất lượng không khí.

Bước 2: Kiểm tra hệ HVAC hiện hữu

Đánh giá hệ VRV/VRF, Chiller, AHU, PAU, FCU, đường ống gió và khả năng xử lý tải nhiệt – tải ẩm.

Bước 3: Xác định nguồn khí cấp và khí hút

Làm rõ vị trí lấy gió, cửa xả, chất lượng nguồn khí hút và nguy cơ tái tuần hoàn hoặc nhiễm chéo.

Bước 4: Tính chọn thiết bị

Kiểm tra các thông số:

Lưu lượng thiết kế.
Áp suất quạt.
Hiệu suất trao đổi.
Công suất điện.
Cấp lọc.
Độ ồn.
Mức rò chéo.
Khả năng thoát nước.
Chế độ bypass.
Kết nối điều khiển.

Bước 5: Thiết kế hệ thống

Hồ sơ cần thể hiện rõ:

Vị trí HRV.
Tuyến ống cấp – hút.
Cửa lấy gió và cửa xả.
Damper cân bằng.
Tiêu âm.
Bảo ôn.
Đường thoát nước.
Nguồn điện và điều khiển.
Không gian bảo trì.

Bước 6: Thi công và kiểm soát chất lượng

Hệ thống được kiểm tra độ kín đường ống, chiều gió, kết nối điện, thoát nước, damper và khả năng tiếp cận thiết bị.

Bước 7: Đo kiểm và cân bằng

Sau khi hoàn thiện, HRT đo lưu lượng cấp – hút, kiểm tra áp suất, độ ồn, chế độ bypass và khả năng phối hợp với hệ điều hòa.

Bước 8: Bàn giao và hướng dẫn vận hành

Hồ sơ bàn giao cần có thông số cài đặt, lịch thay lọc, hướng dẫn vệ sinh lõi và các nội dung bảo trì định kỳ.

13. Bảo trì HRV cần kiểm tra những gì?

Để thiết bị duy trì lưu lượng và hiệu quả trao đổi, công tác bảo trì cần tập trung vào:

Vệ sinh hoặc thay bộ lọc.
Kiểm tra bụi bám trên lõi.
Kiểm tra quạt và động cơ.
Kiểm tra tiếng ồn và độ rung.
Kiểm tra damper và bộ truyền động.
Vệ sinh khay nước ngưng.
Thông đường thoát nước.
Kiểm tra cảm biến.
Đo lại lưu lượng cấp – hút.

Bộ lọc bẩn làm tăng trở lực, giảm lưu lượng và khiến quạt tiêu thụ nhiều điện hơn. Lõi trao đổi bám bụi cũng làm giảm khả năng truyền nhiệt.

HRT cung cấp giải pháp khảo sát, tư vấn, thiết kế, thi công và tối ưu hệ thống HRV kết hợp VRV/VRF, Chiller, AHU, PAU, FCU và hệ thống thông gió cho từng loại công trình.
