ERV LÀ GÌ? KHÁC GÌ HRV TRONG HỆ THỐNG HVAC?

Công trình kín cần cấp đủ không khí ngoài trời để duy trì chất lượng không khí trong nhà. Tuy nhiên, đưa khí tươi nóng ẩm trực tiếp vào phòng sẽ làm tăng tải cho hệ thống điều hòa.

ERV – Energy Recovery Ventilator là thiết bị thông gió thu hồi năng lượng. ERV tận dụng một phần nhiệt và độ ẩm của dòng khí thải để tiền xử lý không khí ngoài trời trước khi cấp vào công trình.

Thiết bị có thể hỗ trợ giảm tải cho AHU, PAU, Chiller hoặc hệ VRV/VRF. Tuy nhiên, ERV không tạo lạnh, không thay thế điều hòa và không hoạt động như máy hút ẩm độc lập.

Quan điểm của HRT:

Không chọn ERV chỉ vì muốn tiết kiệm điện. Phải kiểm tra đồng thời lưu lượng, tải nhiệt ẩm, nguồn khí thải, áp suất quạt và nguy cơ nhiễm chéo.

ERV là gì?

ERV là thiết bị thực hiện đồng thời hai nhiệm vụ:

• Đưa không khí ngoài trời vào công trình.
• Hút một lượng không khí trong nhà ra ngoài.

Bên trong thiết bị có lõi trao đổi năng lượng. Hai dòng khí đi qua các khoang riêng biệt nhưng có thể trao đổi một phần nhiệt và hơi ẩm.

Không khí ngoài trời sau khi qua ERV có thể được:

• Cấp trực tiếp vào phòng.
• Đưa đến AHU hoặc PAU.
• Kết nối với hệ thống điều hòa trung tâm.
• Phân phối qua hệ thống ống gió.

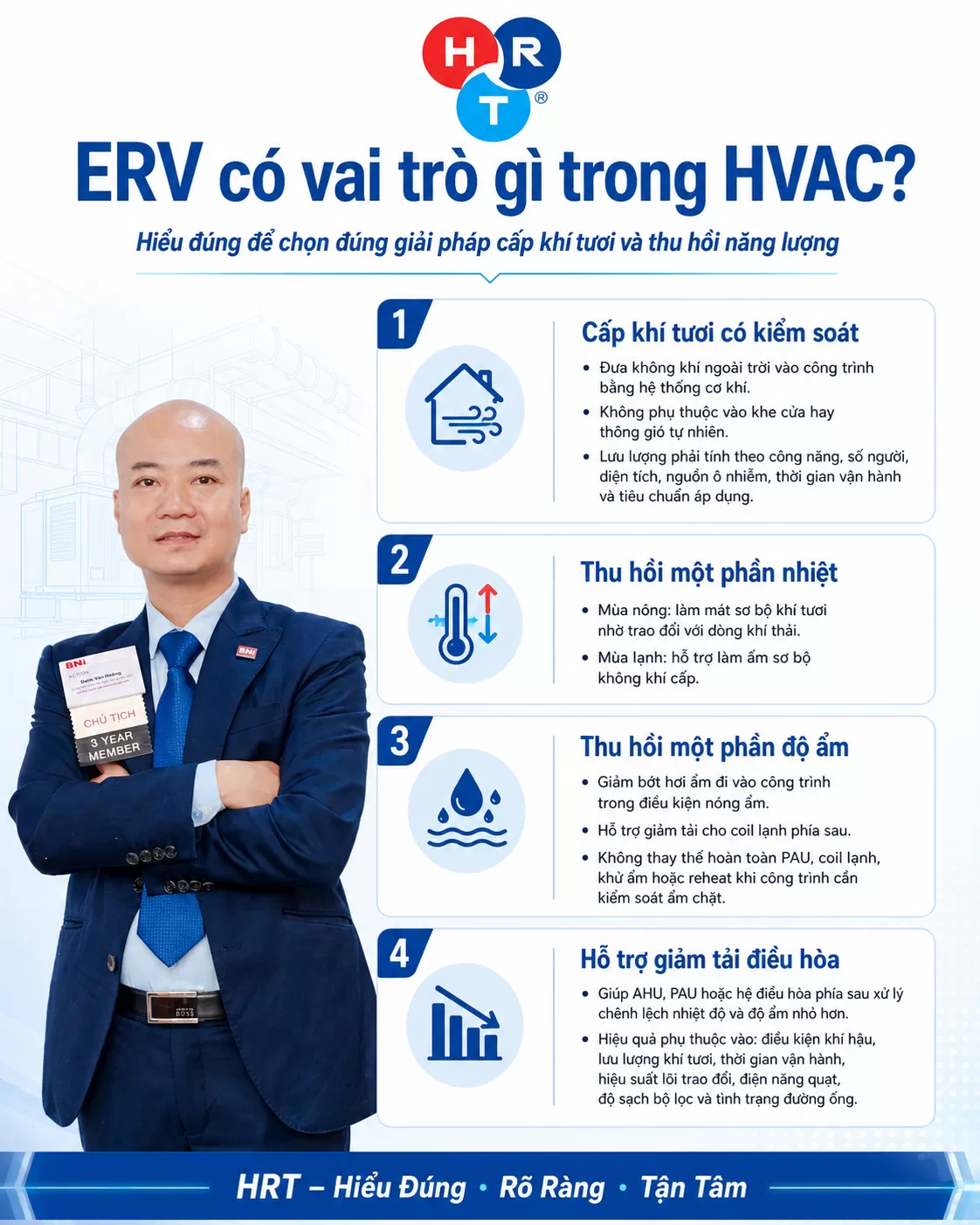

ERV có vai trò gì trong HVAC?

Cấp khí tươi có kiểm soát

ERV đưa không khí ngoài trời vào công trình bằng hệ thống cơ khí, thay vì phụ thuộc vào khe cửa hoặc thông gió tự nhiên.

Lưu lượng khí tươi vẫn phải được tính theo:

• Công năng phòng.
• Số lượng người.
• Diện tích sử dụng.
• Nguồn ô nhiễm.
• Thời gian vận hành.
• Tiêu chuẩn áp dụng.

Thu hồi một phần nhiệt

Trong mùa nóng, khí thải từ phòng điều hòa thường mát hơn không khí ngoài trời. ERV truyền một phần nhiệt từ khí ngoài trời sang dòng khí thải, giúp làm mát sơ bộ khí tươi.

Trong mùa lạnh, quá trình diễn ra theo chiều ngược lại, giúp làm ấm sơ bộ không khí cấp.

Thu hồi một phần độ ẩm

ERV có khả năng truyền một phần hơi ẩm giữa hai dòng khí.

Trong điều kiện nóng ẩm, thiết bị có thể hỗ trợ giảm một phần lượng hơi ẩm đi vào công trình, từ đó giảm tải cho coil lạnh phía sau.

Tuy nhiên, ERV không xử lý toàn bộ tải ẩm. Công trình có yêu cầu kiểm soát độ ẩm cao vẫn cần PAU, coil lạnh, khử ẩm hoặc reheat phù hợp.

Hỗ trợ giảm tải điều hòa

Khi khí tươi được tiền xử lý, AHU, PAU hoặc hệ điều hòa phía sau phải xử lý mức chênh lệch nhiệt độ và độ ẩm nhỏ hơn.

Mức tiết kiệm thực tế phụ thuộc vào:

• Điều kiện khí hậu.
• Lưu lượng khí tươi.
• Thời gian vận hành.
• Hiệu suất lõi trao đổi.
• Điện năng quạt.
• Độ sạch của bộ lọc.
• Tình trạng đường ống.

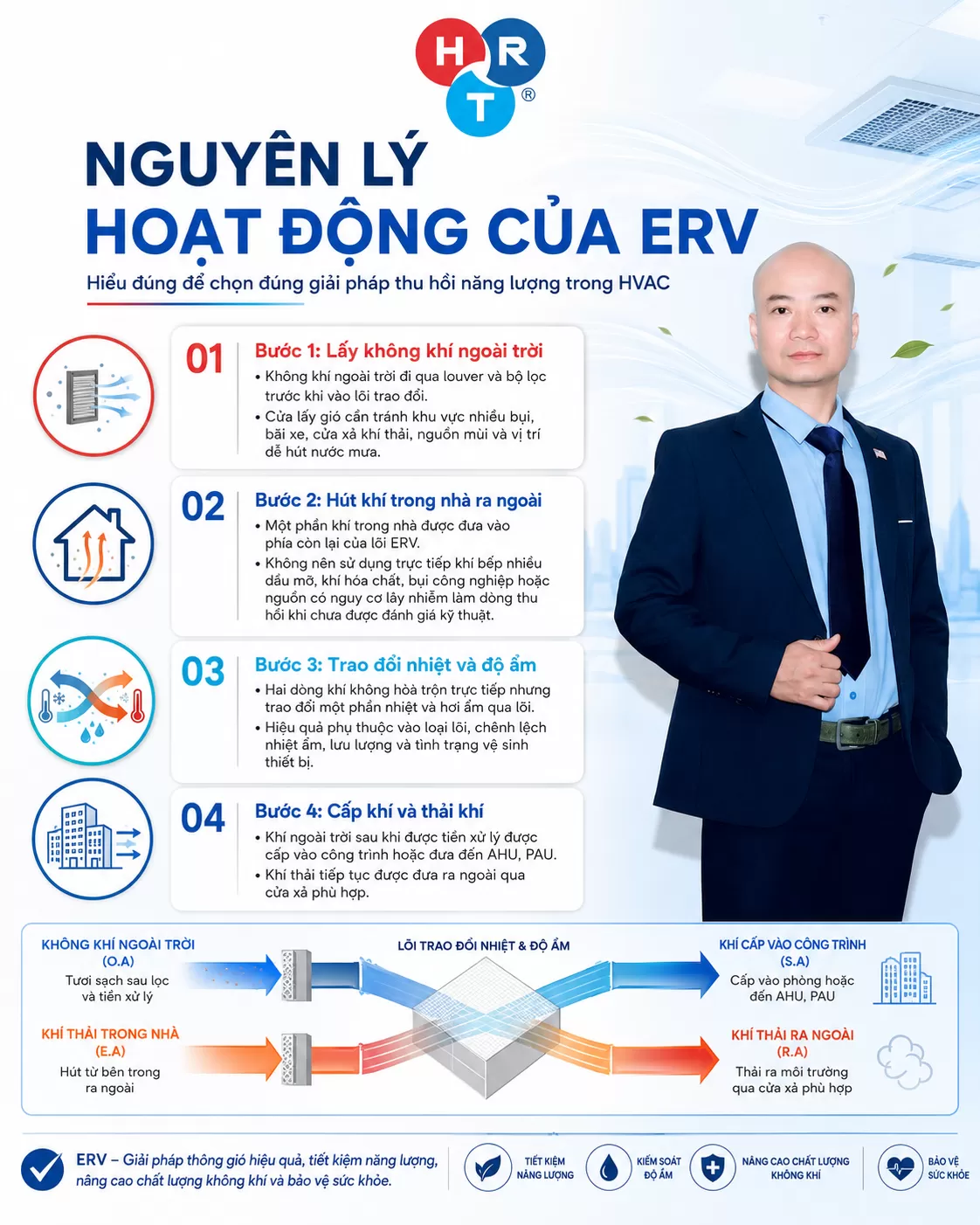

Nguyên lý hoạt động của ERV

Bước 1: Lấy không khí ngoài trời

Không khí ngoài trời đi qua louver và bộ lọc trước khi vào lõi trao đổi.

Cửa lấy gió cần tránh khu vực nhiều bụi, bãi xe, cửa xả khí thải, nguồn mùi và vị trí dễ hút nước mưa.

Bước 2: Hút khí trong nhà ra ngoài

Một phần khí trong nhà được đưa vào phía còn lại của lõi ERV.

Không nên sử dụng trực tiếp khí bếp nhiều dầu mỡ, khí hóa chất, bụi công nghiệp hoặc nguồn có nguy cơ lây nhiễm làm dòng thu hồi khi chưa được đánh giá kỹ thuật.

Bước 3: Trao đổi nhiệt và độ ẩm

Hai dòng khí không hòa trộn trực tiếp nhưng trao đổi một phần nhiệt và hơi ẩm qua lõi.

Hiệu quả phụ thuộc vào loại lõi, chênh lệch nhiệt ẩm, lưu lượng và tình trạng vệ sinh thiết bị.

Bước 4: Cấp khí và thải khí

Khí ngoài trời sau khi được tiền xử lý được cấp vào công trình hoặc đưa đến AHU, PAU.

Khí thải tiếp tục được đưa ra ngoài qua cửa xả phù hợp.

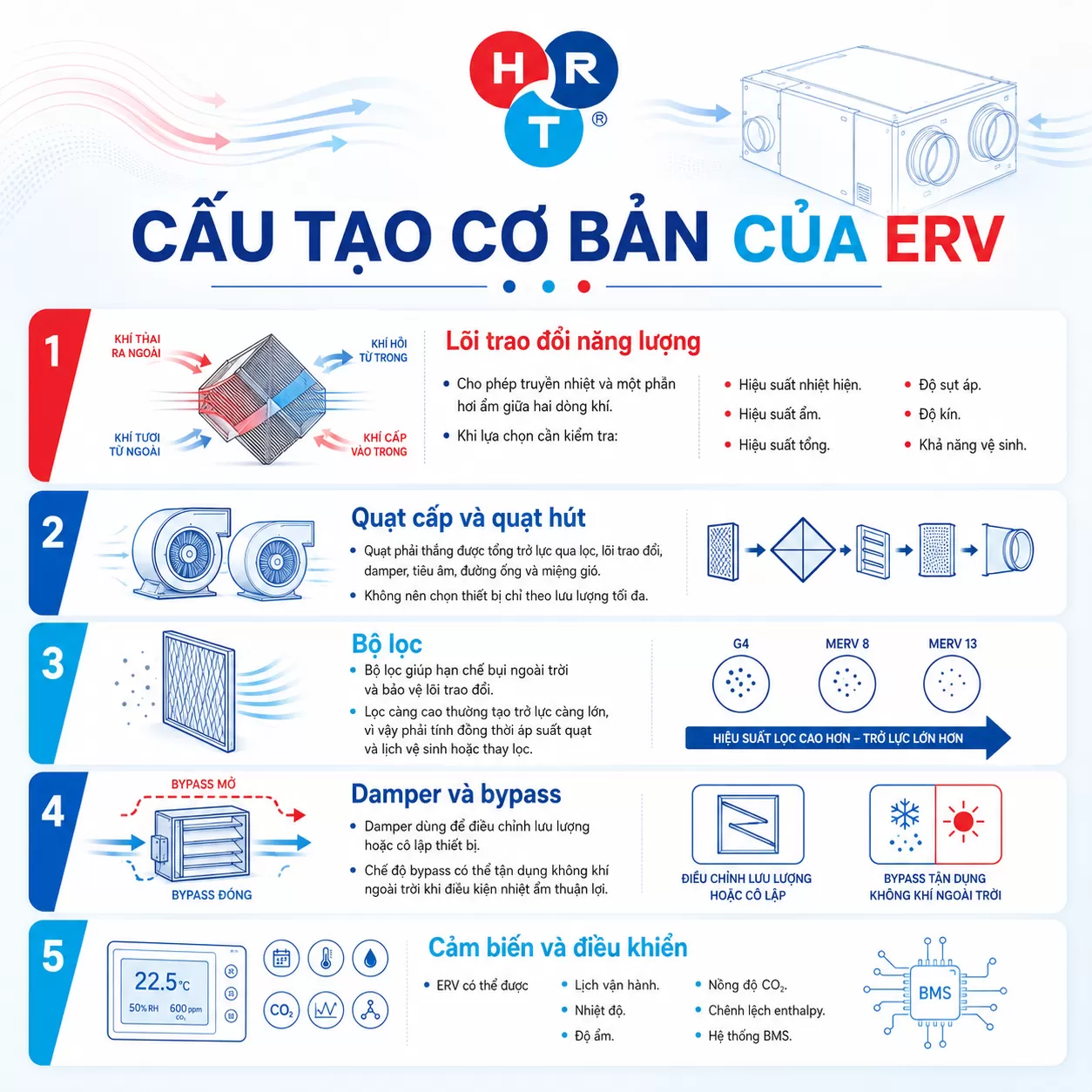

Cấu tạo cơ bản của ERV

Một thiết bị ERV thường gồm:

Lõi trao đổi năng lượng

Cho phép truyền nhiệt và một phần hơi ẩm giữa hai dòng khí.

Khi lựa chọn cần kiểm tra:

• Hiệu suất nhiệt hiện.
• Hiệu suất ẩm.
• Hiệu suất tổng.
• Độ sụt áp.
• Độ kín.
• Khả năng vệ sinh.

Quạt cấp và quạt hút

Quạt phải thắng được tổng trở lực qua lọc, lõi trao đổi, damper, tiêu âm, đường ống và miệng gió.

Không nên chọn thiết bị chỉ theo lưu lượng tối đa.

Bộ lọc

Bộ lọc giúp hạn chế bụi ngoài trời và bảo vệ lõi trao đổi.

Lọc càng cao thường tạo trở lực càng lớn, vì vậy phải tính đồng thời áp suất quạt và lịch vệ sinh hoặc thay lọc.

Damper và bypass

Damper dùng để điều chỉnh lưu lượng hoặc cô lập thiết bị.

Chế độ bypass có thể tận dụng không khí ngoài trời khi điều kiện nhiệt ẩm thuận lợi.

Cảm biến và điều khiển

ERV có thể được điều khiển theo:

• Lịch vận hành.
• Nhiệt độ.
• Độ ẩm.
• Nồng độ CO₂.
• Chênh lệch enthalpy.
• Hệ thống BMS.

ERV và HRV khác nhau như thế nào?

Hiểu đơn giản:

• HRV chủ yếu thu hồi nhiệt.
• ERV thu hồi nhiệt và một phần độ ẩm.

ERV có luôn tốt hơn HRV không?

Không.

ERV phù hợp khi công trình cần giảm cả tải nhiệt và một phần tải ẩm. Tuy nhiên, HRV hoặc giải pháp khác có thể phù hợp hơn khi:

• Không muốn truyền ẩm giữa hai dòng.
• Nguồn khí hút có nguy cơ gây mùi.
• Công trình có yêu cầu vệ sinh nghiêm ngặt.
• Hệ thống đã có giải pháp xử lý ẩm riêng.
• Dữ liệu rò chéo của ERV không đáp ứng yêu cầu.
• Khả năng vệ sinh lõi không phù hợp.

HRT không lựa chọn theo quan điểm “ERV tốt hơn HRV”. Thiết bị phải phù hợp với điều kiện vận hành thực tế.

ERV có phù hợp với khí hậu Việt Nam không?

ERV có thể mang lại lợi ích tại khu vực nóng ẩm vì không khí ngoài trời tạo đồng thời tải nhiệt và tải ẩm lớn.

Thiết bị có thể hỗ trợ:

• Làm mát sơ bộ khí tươi.
• Giảm một phần hơi ẩm đi vào.
• Giảm tải cho coil lạnh.
• Hỗ trợ kiểm soát độ ẩm.
• Giảm tải đỉnh cho hệ thống điều hòa.

Tuy nhiên, với công trình có lưu lượng khí tươi lớn hoặc yêu cầu độ ẩm chặt, vẫn cần thiết bị xử lý nhiệt ẩm chuyên dụng.

ERV có gây truyền mùi hoặc nhiễm chéo không?

ERV không được thiết kế để trộn trực tiếp hai dòng khí. Tuy nhiên, rò chéo vẫn có thể xảy ra do:

• Gioăng không kín.
• Khe hở vỏ máy.
• Chênh lệch áp suất.
• Carryover của bánh xe enthalpy.
• Damper không kín.
• Lắp đặt không đúng.

Vì vậy, nguồn khí hút phải được lựa chọn cẩn thận. Không nên thu hồi năng lượng từ khí bếp nhiều dầu, hơi hóa chất hoặc khí độc bằng ERV thông thường.

Những công trình phù hợp sử dụng ERV

ERV có thể được xem xét tại:

• Văn phòng và phòng họp.
• Khách sạn.
• Căn hộ, biệt thự kín.
• Trường học.
• Phòng gym.
• Trung tâm thương mại.
• Nhà hàng phù hợp.
• Khu vực văn phòng trong nhà máy.
• Một số bệnh viện và phòng khám được đánh giá riêng.

Không lựa chọn ERV chỉ dựa vào diện tích sàn. Cần tính theo lưu lượng khí tươi và điều kiện vận hành.

Tiêu chí lựa chọn ERV

Lưu lượng

Tính theo số người, công năng, diện tích và yêu cầu thông gió.

Áp suất tĩnh

Quạt phải đáp ứng tổng trở lực của đường ống, lọc, lõi, damper, tiêu âm và miệng gió.

Hiệu suất thu hồi

Cần kiểm tra hiệu suất nhiệt hiện, hiệu suất ẩn và hiệu suất tổng tại cùng điều kiện thử.

Độ sụt áp

Lõi có hiệu suất cao nhưng trở lực lớn có thể làm tăng điện quạt.

Độ kín và rò chéo

Kiểm tra cấu tạo gioăng, mức rò, chênh áp cho phép và hướng bố trí quạt.

Độ ồn

Đánh giá tại đúng lưu lượng và áp suất vận hành, đặc biệt với phòng ngủ, phòng họp và không gian yên tĩnh.

Khả năng bảo trì

Phải chừa đủ khoảng trống để thay lọc, tháo lõi, vệ sinh quạt và kiểm tra damper.

Những sai lầm cần tránh

Nghĩ ERV thay thế điều hòa

ERV chỉ tiền xử lý không khí ngoài trời, không bảo đảm nhiệt độ và độ ẩm cuối cùng.

Chọn thiết bị chỉ theo lưu lượng

Phải kiểm tra đồng thời lưu lượng, áp suất và đường đặc tính quạt.

Không tính tải ẩm còn lại

ERV chỉ giảm một phần tải ẩm. Hệ thống phía sau vẫn phải xử lý phần còn lại.

Hút khí bếp qua ERV thông thường

Dầu mỡ có thể làm bẩn lõi, gây mùi và tăng nguy cơ tắc nghẽn.

Không cân bằng cấp và hút

Lưu lượng mất cân bằng có thể làm giảm hiệu suất thu hồi và thay đổi áp suất công trình.

Không chừa không gian bảo trì

Thiết bị có thể lắp vừa trần nhưng không thể thay lọc hoặc tháo lõi khi bảo dưỡng.

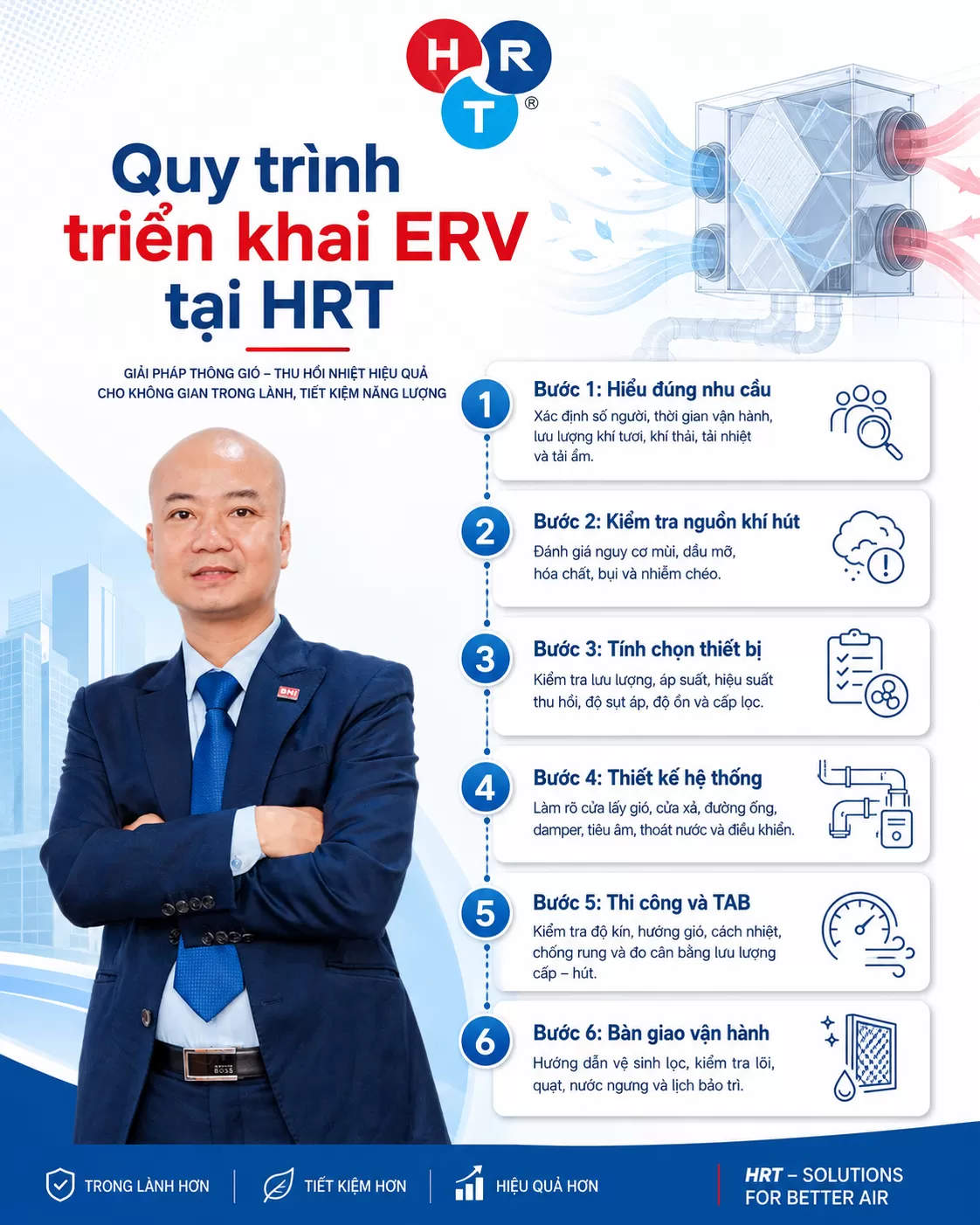

Quy trình triển khai ERV tại HRT

Bước 1: Hiểu đúng nhu cầu

Xác định số người, thời gian vận hành, lưu lượng khí tươi, khí thải, tải nhiệt và tải ẩm.

Bước 2: Kiểm tra nguồn khí hút

Đánh giá nguy cơ mùi, dầu mỡ, hóa chất, bụi và nhiễm chéo.

Bước 3: Tính chọn thiết bị

Kiểm tra lưu lượng, áp suất, hiệu suất thu hồi, độ sụt áp, độ ồn và cấp lọc.

Bước 4: Thiết kế hệ thống

Làm rõ cửa lấy gió, cửa xả, đường ống, damper, tiêu âm, thoát nước và điều khiển.

Bước 5: Thi công và TAB

Kiểm tra độ kín, hướng gió, cách nhiệt, chống rung và đo cân bằng lưu lượng cấp – hút.

Bước 6: Bàn giao vận hành

Hướng dẫn vệ sinh lọc, kiểm tra lõi, quạt, nước ngưng và lịch bảo trì.

Kết luận

ERV là thiết bị thông gió thu hồi năng lượng, giúp trao đổi một phần nhiệt và hơi ẩm giữa khí thải với không khí ngoài trời.

So với HRV:

• HRV chủ yếu thu hồi nhiệt.
• ERV thu hồi nhiệt và một phần độ ẩm.

ERV có thể hỗ trợ giảm tải cho hệ thống điều hòa, nhưng chỉ hiệu quả khi được tính toán, lắp đặt và cân chỉnh đúng.

Hiểu đúng tải nhiệt ẩm – Chọn đúng nguồn khí hút – Tính đúng lưu lượng và áp suất – Kiểm soát rò chéo – Đo kiểm rõ đến cùng.
