GIẢI PHÁP LỌC KHÔNG KHÍ TĨNH ĐIỆN CHO HỆ THỐNG HVAC

Trong hệ thống HVAC hiện đại, điều hòa nhiệt độ mới chỉ là một phần của bài toán.

Một công trình vận hành hiệu quả còn cần kiểm soát:

Bụi và bụi mịn.
Khói và muội.
Sương dầu.
Mùi trong không khí.
Chất lượng gió cấp và gió hồi.
Chất lượng khí thải trước khi xả ra môi trường.
Mức độ sạch của coil, quạt và đường ống gió.

Bộ lọc cơ học truyền thống có thể đáp ứng nhiều nhu cầu thông thường. Tuy nhiên, tại những công trình có tải ô nhiễm cao, bụi nhỏ, khói hoặc sương dầu, hệ thống có thể cần một công nghệ xử lý chuyên sâu hơn.

Lọc không khí tĩnh điện, còn được gọi là Electrostatic Air Cleaner hoặc Electrostatic Precipitator, là một trong những giải pháp được sử dụng để thu giữ các hạt ô nhiễm khô và ướt như bụi, khói, sương dầu và khói bếp.

Lọc không khí tĩnh điện là gì?

Lọc không khí tĩnh điện là công nghệ sử dụng điện trường để tích điện cho các hạt ô nhiễm trong dòng khí.

Sau khi được tích điện, các hạt này bị hút về phía những bản cực thu có điện tích trái dấu và được giữ lại bên trong thiết bị.

Quá trình cơ bản gồm:

Không khí bẩn đi vào thiết bị.
Lưới lọc sơ cấp giữ lại các hạt bụi lớn.
Bộ phận ion hóa truyền điện tích cho các hạt nhỏ.
Các hạt tích điện di chuyển về bản cực thu.
Không khí sau xử lý tiếp tục đi qua hệ thống.
Các bản cực được vệ sinh định kỳ để khôi phục khả năng thu giữ.

Một số hệ thống sử dụng lưới lọc kim loại có thể vệ sinh và tái sử dụng thay vì phải thay lõi lọc thường xuyên.

Bộ lọc tĩnh điện khác gì bộ lọc cơ học?

Bộ lọc cơ học thu giữ bụi bằng mạng sợi hoặc lớp vật liệu lọc. Hạt bụi bị giữ lại khi dòng khí đi xuyên qua bề mặt lọc.

Trong khi đó, bộ lọc tĩnh điện dùng điện trường để tích điện và hút hạt về bản cực.

Hai công nghệ không hoàn toàn thay thế nhau. Việc lựa chọn phụ thuộc vào:

Loại chất ô nhiễm.
Kích thước hạt.
Lưu lượng gió.
Nồng độ bụi hoặc khói.
Điều kiện vệ sinh.
Trở lực cho phép của hệ thống.
Mục tiêu chất lượng không khí.
Yêu cầu vận hành và bảo trì.

Trong nhiều giải pháp HVAC, lọc tĩnh điện có thể được kết hợp với lọc thô, lọc than hoạt tính hoặc các công nghệ xử lý bổ sung tùy theo yêu cầu của dự án. Một số thiết bị RydAir cho phép bổ sung lớp than hoạt tính phía sau để hỗ trợ giảm mùi.

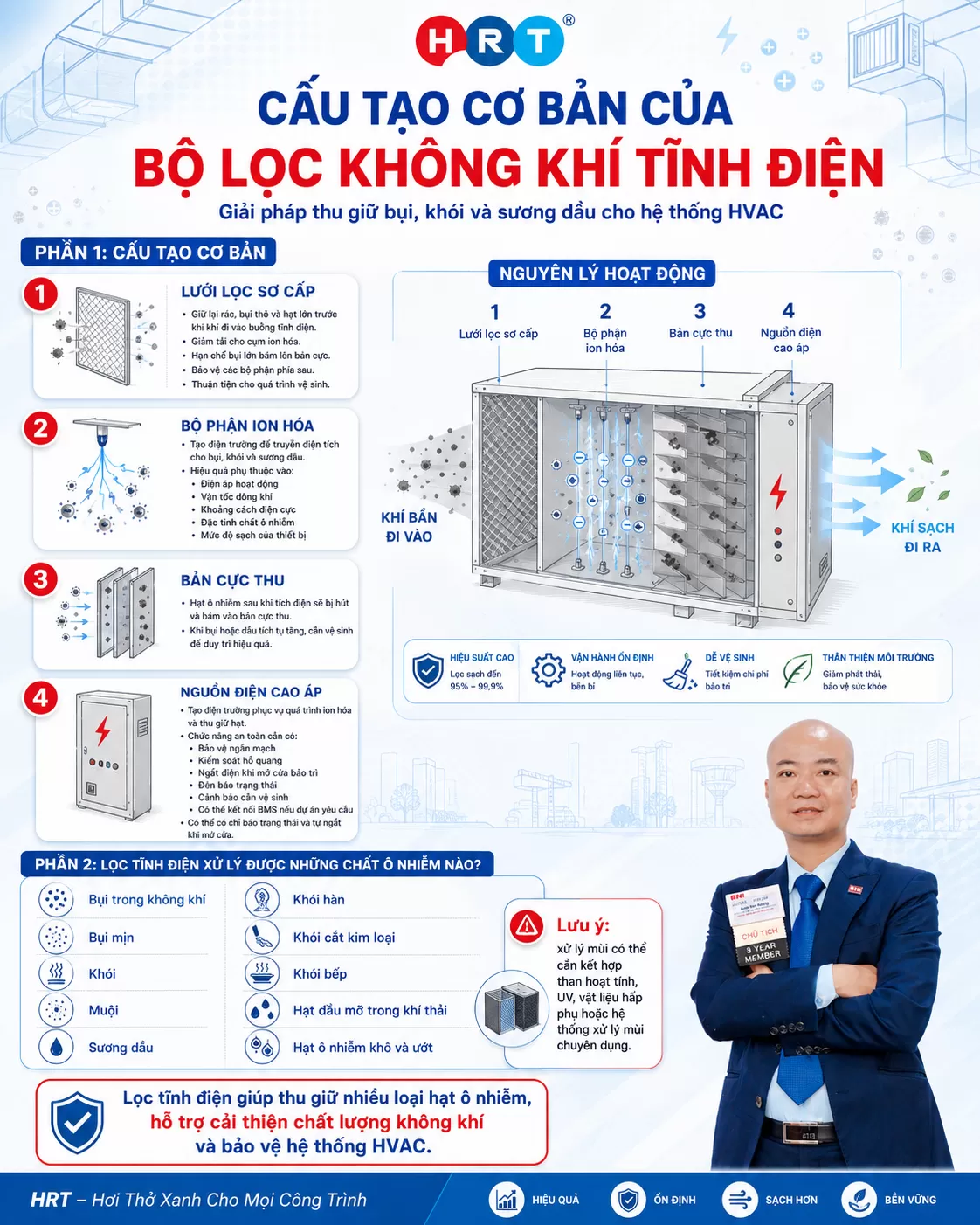

Cấu tạo cơ bản của bộ lọc không khí tĩnh điện

lọc không khí

Lưới lọc sơ cấp

Lưới lọc sơ cấp giữ lại rác, bụi thô và các hạt có kích thước lớn trước khi dòng khí đi vào buồng tĩnh điện.

Bộ phận này giúp:

Giảm tải cho cụm ion hóa.
Hạn chế bụi lớn bám lên bản cực.
Bảo vệ các bộ phận phía sau.
Thuận tiện cho quá trình vệ sinh.

Bộ phận ion hóa

Đây là khu vực tạo ra điện trường để truyền điện tích cho các hạt bụi, khói hoặc sương dầu trong không khí.

Hiệu quả ion hóa chịu ảnh hưởng bởi:

Điện áp hoạt động.
Vận tốc dòng khí.
Khoảng cách điện cực.
Đặc tính của chất ô nhiễm.
Mức độ sạch của thiết bị.

Bản cực thu

Sau khi được tích điện, các hạt ô nhiễm bị hút và bám vào bản cực thu.

Khi lượng bụi hoặc dầu tích tụ tăng, bản cực cần được vệ sinh để duy trì hiệu quả hoạt động.

Nguồn điện cao áp

Nguồn điện tạo ra điện trường phục vụ quá trình ion hóa và thu giữ hạt.

Thiết bị cần có các chức năng an toàn phù hợp như:

Bảo vệ ngắn mạch.
Kiểm soát hồ quang.
Ngắt điện khi mở cửa bảo trì.
Đèn báo trạng thái.
Cảnh báo cần vệ sinh.
Khả năng kết nối hệ thống quản lý tòa nhà nếu dự án yêu cầu.

Một số dòng thiết bị công nghiệp có sẵn điểm kết nối BMS, chỉ báo trạng thái và chức năng tự ngắt khi mở cửa.

Lọc tĩnh điện xử lý được những chất ô nhiễm nào?

Tùy theo thiết kế và cấu hình, thiết bị lọc tĩnh điện có thể được sử dụng để thu giữ:

Bụi trong không khí.
Bụi mịn.
Khói.
Muội.
Sương dầu.
Khói hàn.
Khói cắt kim loại.
Khói bếp.
Hạt dầu mỡ trong khí thải.
Một số loại hạt ô nhiễm khô và ướt.

RydAir mô tả các thiết bị lọc tĩnh điện của hãng có khả năng thu giữ cả hạt khô và ướt như bụi, sương dầu, khói nấu ăn và nhiều chất ô nhiễm khác.

Khả năng xử lý mùi không nên được đánh đồng với khả năng thu giữ hạt. Nếu công trình có tải mùi cao, hệ thống có thể cần kết hợp:

Lọc than hoạt tính.
Công nghệ UV phù hợp.
Vật liệu hấp phụ.
Hệ thống xử lý mùi chuyên dụng.
Kiểm soát nguồn phát sinh.

Ứng dụng lọc tĩnh điện trong hệ thống HVAC

Tích hợp với AHU

Thiết bị lọc tĩnh điện có thể được bố trí trong hoặc kết nối với AHU để xử lý dòng không khí trước khi cấp vào khu vực sử dụng.

Giải pháp phù hợp với:

Văn phòng.
Trung tâm thương mại.
Khách sạn.
Bệnh viện.
Nhà máy.
Khu vực đông người.
Công trình cần kiểm soát chất lượng không khí.

RydAir có dòng thiết bị dạng module dành cho AHU, trong đó một số model được thử nghiệm theo yêu cầu MERV 14 tại Hoa Kỳ.

Hệ thống tuần hoàn không khí trong nhà

Thiết bị dạng gắn trần hoặc nối ống gió có thể hút không khí trong phòng, xử lý và đưa trở lại không gian sử dụng.

Ứng dụng thường gặp:

Phòng họp.
Văn phòng.
Khu vực hút thuốc.
Nhà hàng.
Sảnh chờ.
Phòng giải trí.
Không gian thương mại.
Khu vực có yêu cầu xử lý khói hoặc mùi.

Hệ thống hút khói bếp thương mại

Khói bếp chứa hỗn hợp:

Dầu mỡ.
Khói.
Muội.
Hơi ẩm.
Hạt ô nhiễm kích thước nhỏ.

Thiết bị ESP công nghiệp có thể được bố trí trên tuyến hút gần chụp hút để thu giữ khói, dầu mỡ và sương dầu trước khi khí tiếp tục đi qua quạt hoặc xả ra ngoài.

Nhà máy và khu sản xuất

Lọc tĩnh điện còn được ứng dụng trong:

Khói hàn.
Khói cắt laser.
Sương dầu gia công.
Máy CNC.
Khu vực sản xuất phát sinh khói.
Một số dây chuyền có bụi và hạt lơ lửng.

Việc lựa chọn thiết bị cần dựa trên đặc tính thực tế của dòng khí, không nên chọn chỉ theo lưu lượng danh định.

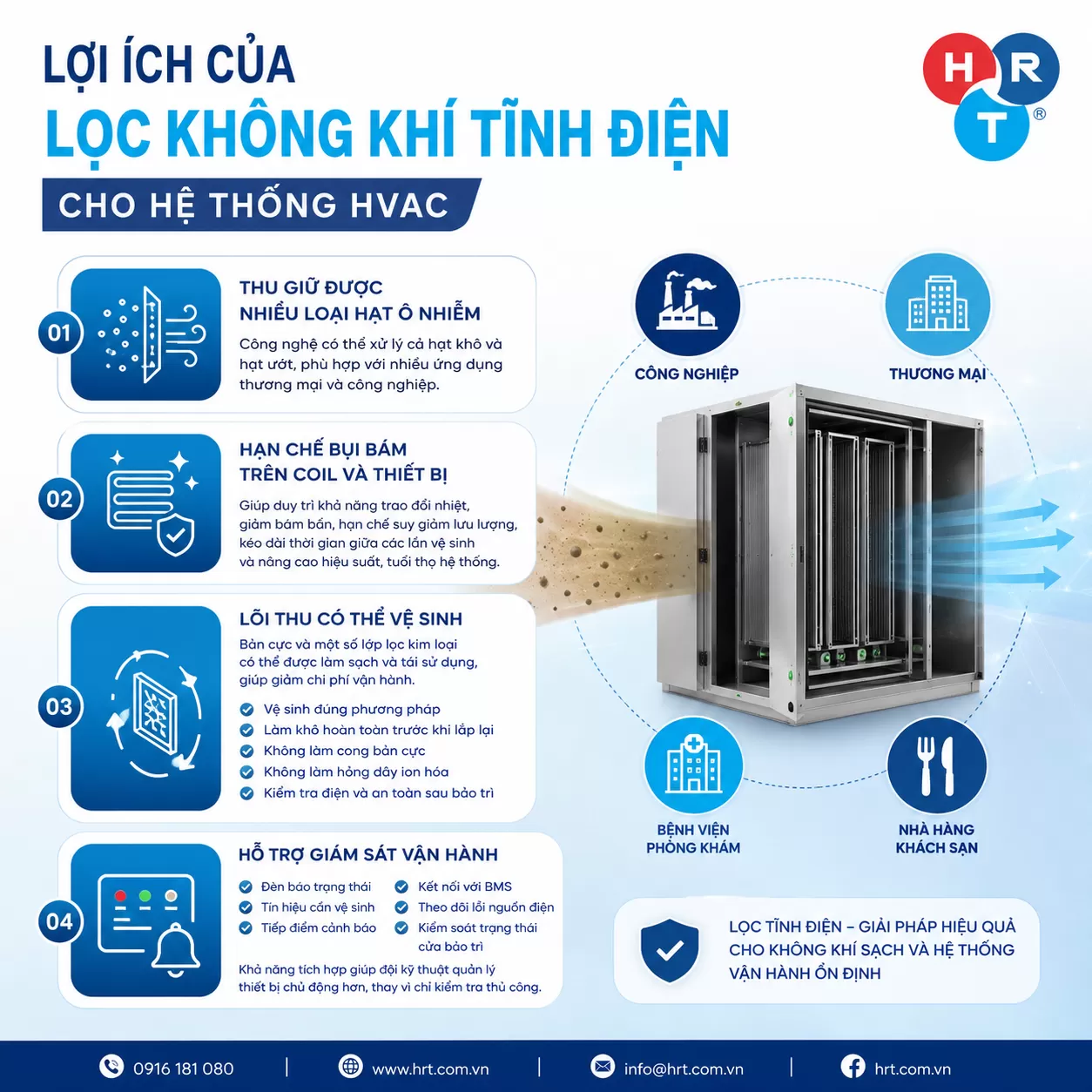

Lợi ích của lọc không khí tĩnh điện cho HVAC

lợi ích

Thu giữ được nhiều loại hạt ô nhiễm

Công nghệ có thể xử lý cả hạt khô và hạt ướt, phù hợp với nhiều ứng dụng thương mại và công nghiệp.

Hạn chế bụi bám trên coil và thiết bị

Khi bụi được thu giữ trước khi đi sâu vào AHU, lượng bụi bám trên coil, quạt và các bộ phận phía sau có thể được giảm bớt.

Điều này hỗ trợ:

Duy trì khả năng trao đổi nhiệt.
Giảm bám bẩn trong thiết bị.
Hạn chế suy giảm lưu lượng.
Kéo dài thời gian giữa các lần vệ sinh.

RydAir cho biết việc giữ coil sạch có thể hỗ trợ duy trì hiệu suất và tuổi thọ của hệ thống HVAC.

Lõi thu có thể vệ sinh

Bản cực và một số lớp lọc kim loại có thể được làm sạch và tái sử dụng.

Tuy nhiên, lợi ích này chỉ đạt được khi:

Vệ sinh đúng phương pháp.
Làm khô hoàn toàn trước khi lắp lại.
Không làm cong bản cực.
Không làm hỏng dây ion hóa.
Kiểm tra điện và an toàn sau bảo trì.

Hỗ trợ giám sát vận hành

Một số thiết bị có thể cung cấp:

Đèn báo trạng thái.
Tín hiệu cần vệ sinh.
Tiếp điểm cảnh báo.
Kết nối với BMS.
Theo dõi lỗi nguồn điện.
Kiểm soát trạng thái cửa bảo trì.

Khả năng tích hợp giúp đội kỹ thuật quản lý thiết bị chủ động hơn thay vì chỉ kiểm tra thủ công.

Lọc tĩnh điện có tự động xử lý hoàn toàn chất lượng không khí không?

Không.

Lọc tĩnh điện chỉ là một thành phần trong giải pháp kiểm soát chất lượng không khí tổng thể.

Hiệu quả của hệ thống còn phụ thuộc vào:

Nguồn phát sinh ô nhiễm.
Lượng gió tươi.
Luồng gió cấp và hồi.
Vị trí hút khí.
Lưu lượng thực tế.
Độ kín đường ống.
Chất lượng bảo trì.
Mức độ sạch của thiết bị.
Công nghệ xử lý mùi đi kèm.
Cách xả khí sau xử lý.

Nếu nguồn phát sinh quá lớn nhưng lưu lượng hút không đủ, việc chỉ bổ sung bộ lọc sẽ không giải quyết được toàn bộ vấn đề.

Những điểm cần kiểm tra khi thiết kế

Xác định đúng loại chất ô nhiễm

Cần làm rõ dòng khí có:

Bụi khô.
Khói.
Sương dầu.
Dầu mỡ.
Hơi ẩm.
Mùi.
Hóa chất.
Hạt có tính ăn mòn.
Nguy cơ cháy.

Mỗi loại chất ô nhiễm đòi hỏi cấu hình và vật liệu khác nhau.

Kiểm tra lưu lượng và vận tốc

Thiết bị phải phù hợp với lưu lượng thực tế của hệ thống.

Vận tốc quá cao có thể làm giảm thời gian hạt nằm trong vùng ion hóa và bản cực thu. Ngược lại, chọn thiết bị quá lớn có thể làm tăng chi phí đầu tư và chiếm nhiều diện tích.

Kiểm tra tổn thất áp suất

Mọi thiết bị lắp trên tuyến gió đều tạo thêm trở lực.

Đơn vị thiết kế cần kiểm tra:

Cột áp quạt hiện có.
Tổn thất của thiết bị khi sạch.
Tình trạng khi bám bẩn.
Trở lực của đường ống và phụ kiện.
Khả năng tăng lưu lượng trong tương lai.

Bố trí không gian bảo trì

Bộ lọc tĩnh điện cần được tháo hoặc mở để vệ sinh.

Vì vậy phải chừa đủ:

Khoảng mở cửa.
Khoảng rút cell lọc.
Lối tiếp cận kỹ thuật.
Không gian thao tác.
Khu vực vệ sinh và làm khô.
Đường thoát nước nếu cần.

Kiểm soát an toàn điện

Thiết bị sử dụng nguồn điện cao áp nên cần:

Tiếp địa đúng kỹ thuật.
Liên động cửa bảo trì.
Tủ điện bảo vệ.
Biện pháp khóa nguồn khi bảo trì.
Kiểm tra cách điện.
Đào tạo nhân sự vận hành.

Những sai lầm cần tránh

Chọn thiết bị chỉ dựa trên kích thước đường ống.
Không xác định rõ loại khói, bụi hoặc sương dầu.
Bỏ qua tổn thất áp suất.
Không chừa không gian rút bộ lọc.
Lắp quá gần co cút làm dòng khí phân bố không đều.
Không có lọc thô trước cụm tĩnh điện.
Không xây dựng lịch vệ sinh.
Đánh đồng lọc hạt với xử lý mùi.
Không kiểm tra nguồn cao áp.
Không tích hợp cảnh báo vào quy trình vận hành.
Để dầu mỡ và bụi tích tụ quá lâu.
Không nghiệm thu lưu lượng trước và sau khi lắp đặt.

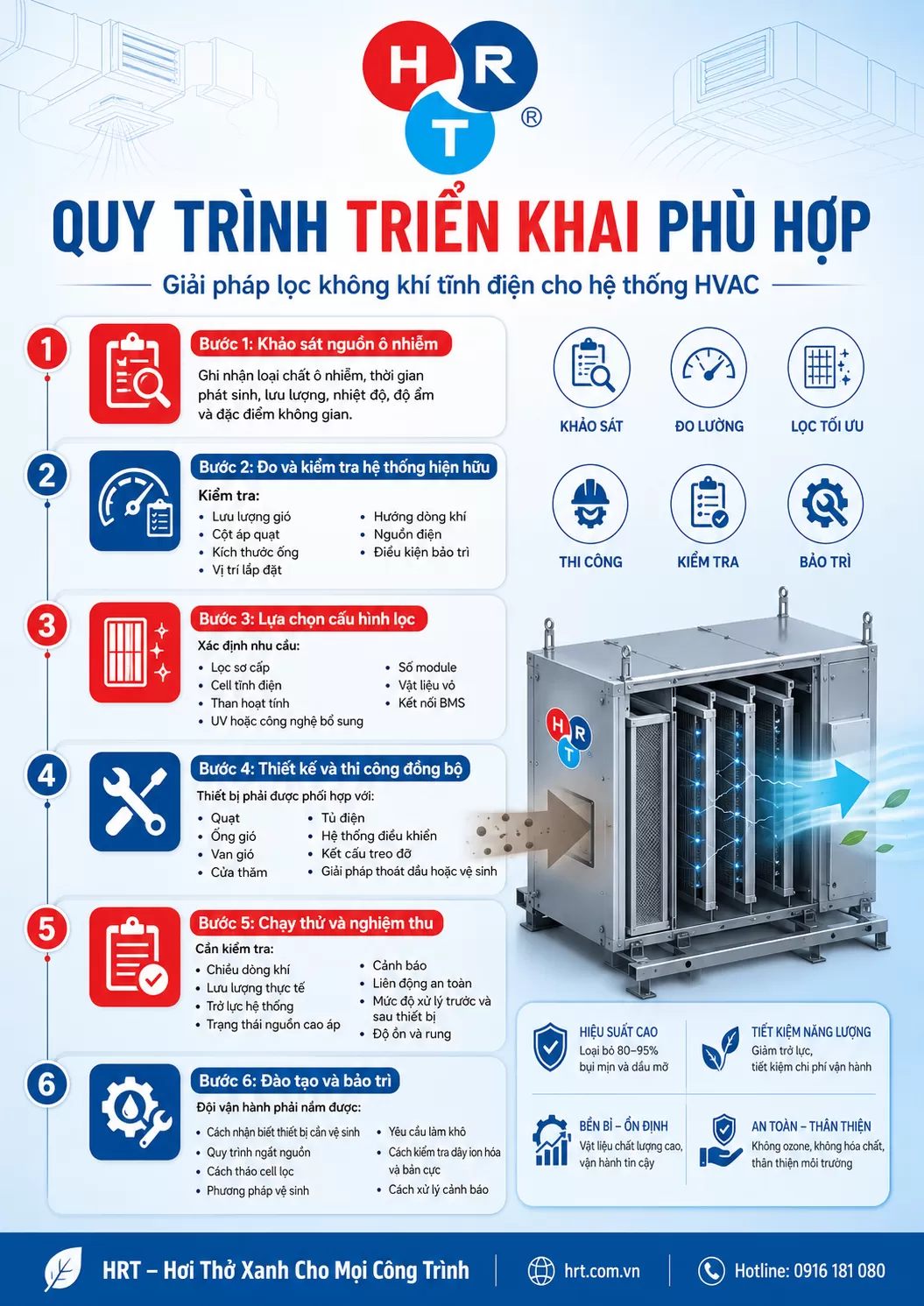

Quy trình triển khai phù hợp

giaiphaplockk

Bước 1: Khảo sát nguồn ô nhiễm

Ghi nhận loại chất ô nhiễm, thời gian phát sinh, lưu lượng, nhiệt độ, độ ẩm và đặc điểm không gian.

Bước 2: Đo và kiểm tra hệ thống hiện hữu

Kiểm tra:

Lưu lượng gió.
Cột áp quạt.
Kích thước ống.
Vị trí lắp đặt.
Hướng dòng khí.
Nguồn điện.
Điều kiện bảo trì.

Bước 3: Lựa chọn cấu hình lọc

Xác định nhu cầu:

Lọc sơ cấp.
Cell tĩnh điện.
Than hoạt tính.
UV hoặc công nghệ bổ sung.
Số module.
Vật liệu vỏ.
Kết nối BMS.

Bước 4: Thiết kế và thi công đồng bộ

Thiết bị phải được phối hợp với:

Quạt.
Ống gió.
Van gió.
Cửa thăm.
Tủ điện.
Hệ thống điều khiển.
Kết cấu treo đỡ.
Giải pháp thoát dầu hoặc vệ sinh.

Bước 5: Chạy thử và nghiệm thu

Cần kiểm tra:

Chiều dòng khí.
Lưu lượng thực tế.
Trở lực hệ thống.
Trạng thái nguồn cao áp.
Cảnh báo.
Liên động an toàn.
Mức độ xử lý trước và sau thiết bị.
Độ ồn và rung.

Bước 6: Đào tạo và bảo trì

Đội vận hành phải nắm được:

Cách nhận biết thiết bị cần vệ sinh.
Quy trình ngắt nguồn.
Cách tháo cell lọc.
Phương pháp vệ sinh.
Yêu cầu làm khô.
Cách kiểm tra dây ion hóa và bản cực.
Cách xử lý cảnh báo.

HRT tiếp cận giải pháp lọc tĩnh điện như thế nào?

HRT không xem thiết bị lọc là một hạng mục độc lập.

Một giải pháp hiệu quả cần được đánh giá trong tổng thể:

Nguồn phát sinh ô nhiễm.
Hệ thống hút và cấp khí.
Lưu lượng thiết kế.
Cột áp quạt.
Đường ống và phụ kiện.
Giải pháp xử lý mùi.
Nguồn điện và điều khiển.
Không gian bảo trì.
Quy trình vệ sinh.
Mục tiêu chất lượng không khí sau xử lý.

Với tinh thần Hiểu Đúng – Rõ Ràng – Tận Tâm, HRT tập trung xác định đúng bài toán trước khi lựa chọn thiết bị.

Không phải công trình nào cũng cần cấu hình giống nhau.

Không phải cứ tăng số lượng lớp lọc là hệ thống sẽ tốt hơn.

Giải pháp phù hợp phải cân bằng được:

Hiệu quả lọc.
Lưu lượng.
Tổn thất áp suất.
Chi phí đầu tư.
Điện năng vận hành.
Khả năng vệ sinh.
Độ an toàn.
Khả năng mở rộng.

Kết luận

Lọc không khí tĩnh điện là giải pháp có thể thu giữ bụi, khói, sương dầu và nhiều loại hạt ô nhiễm trong các hệ thống HVAC, thông gió và hút thải.

Công nghệ này phát huy hiệu quả khi được:

Chọn đúng theo loại chất ô nhiễm.
Tính đúng lưu lượng và cột áp.
Lắp tại vị trí có dòng khí ổn định.
Kết hợp đúng với các lớp lọc khác.
Vệ sinh theo tình trạng thực tế.
Kiểm soát an toàn điện đầy đủ.
Chạy thử và nghiệm thu rõ ràng.

Giá trị của giải pháp không nằm ở việc lắp thêm một thiết bị trên đường ống.

Giá trị nằm ở khả năng tạo ra dòng khí sạch hơn, hệ thống ổn định hơn và quy trình vận hành rõ ràng hơn.
